Система для определения спектральных и кинетических характеристик люминесценции в видимом и ближнем ИК-диапазонах (варианты)

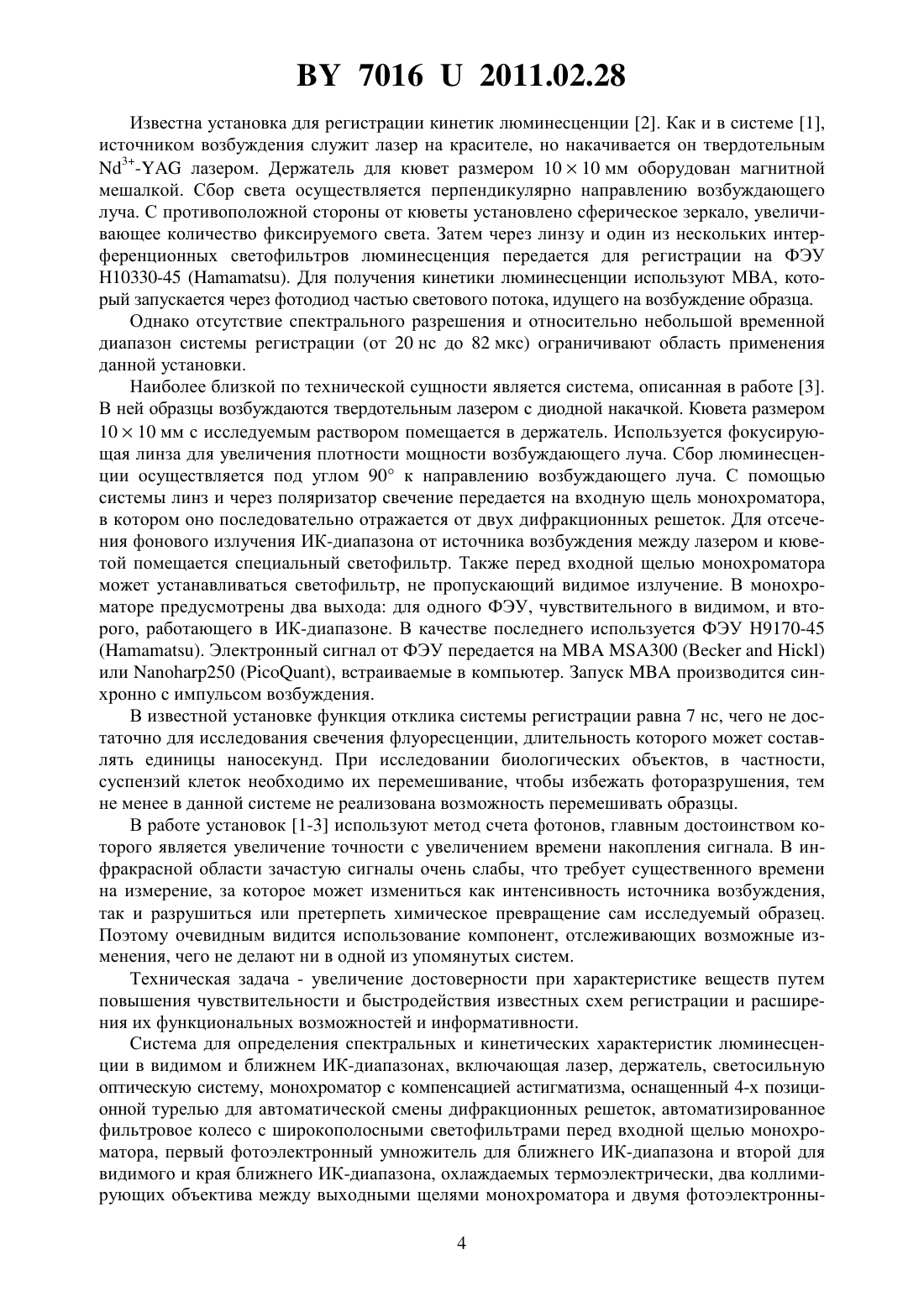

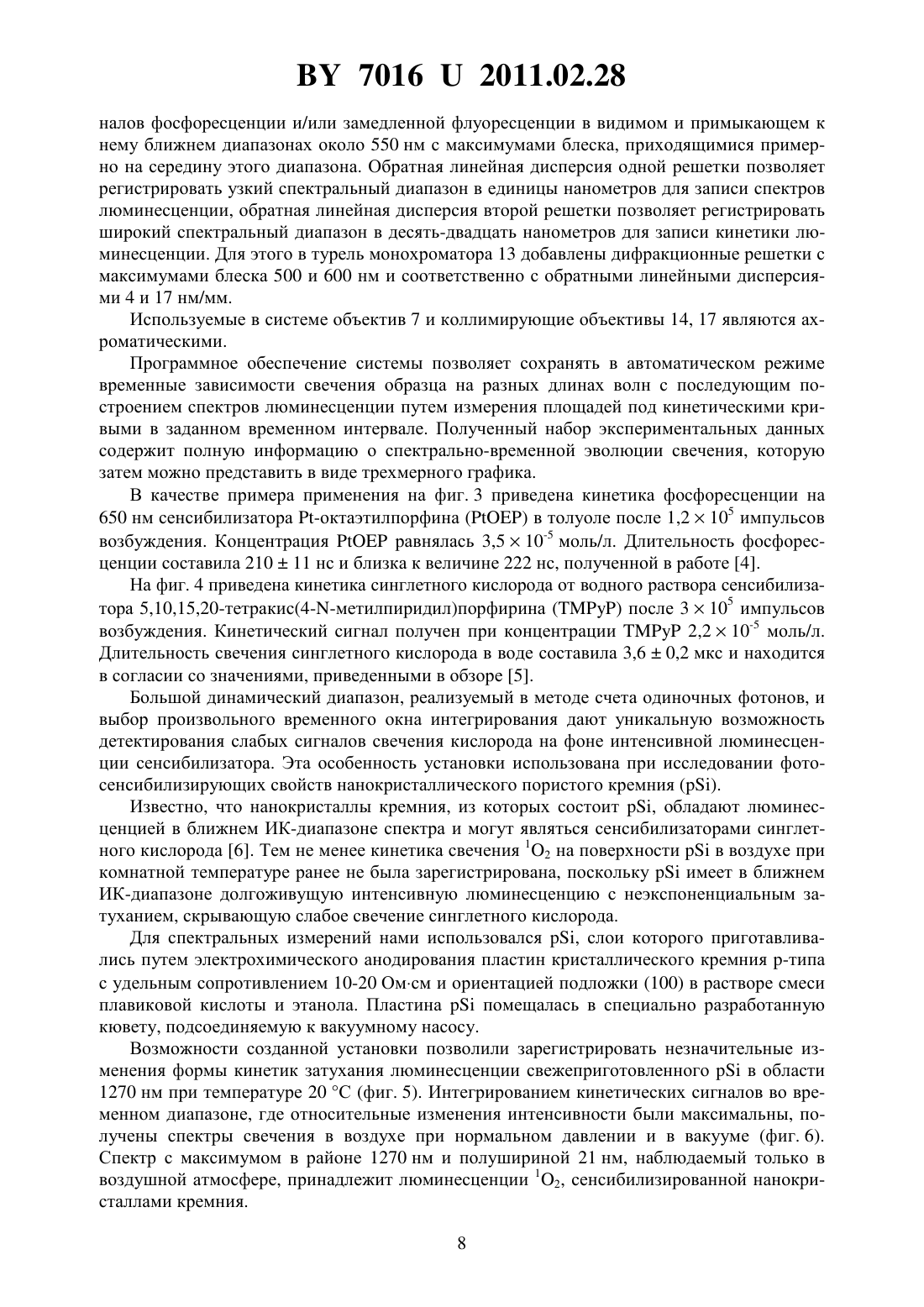

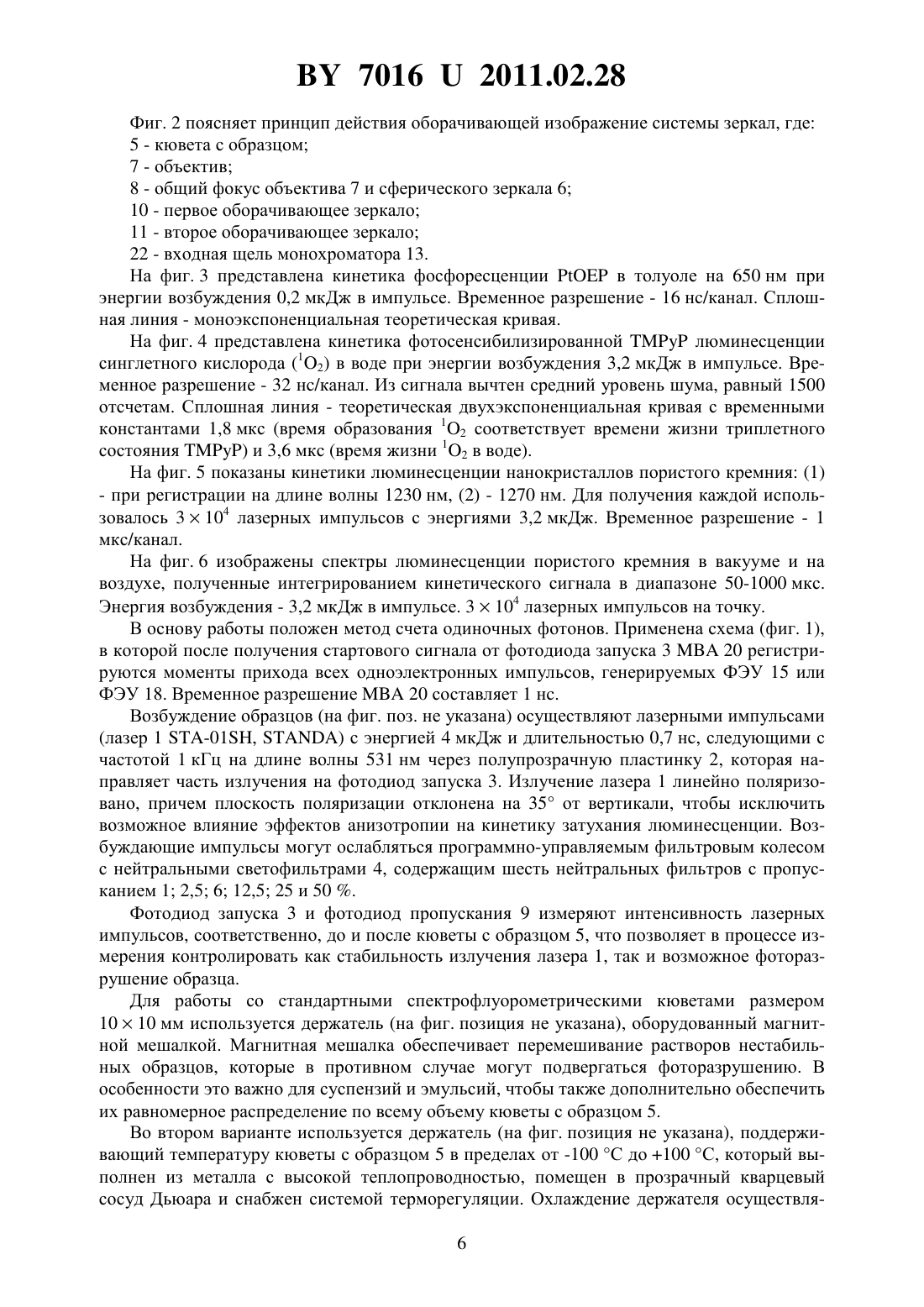

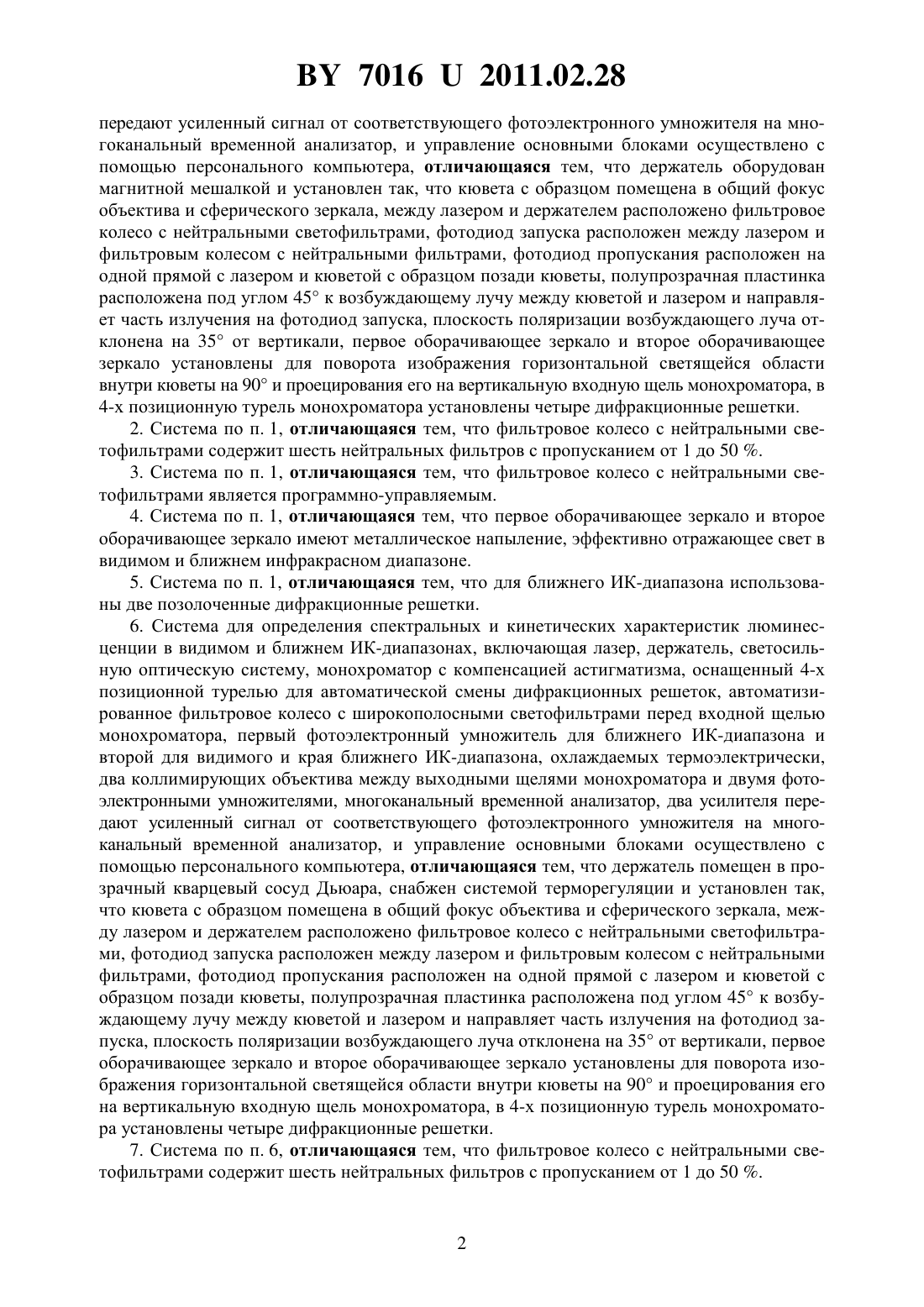

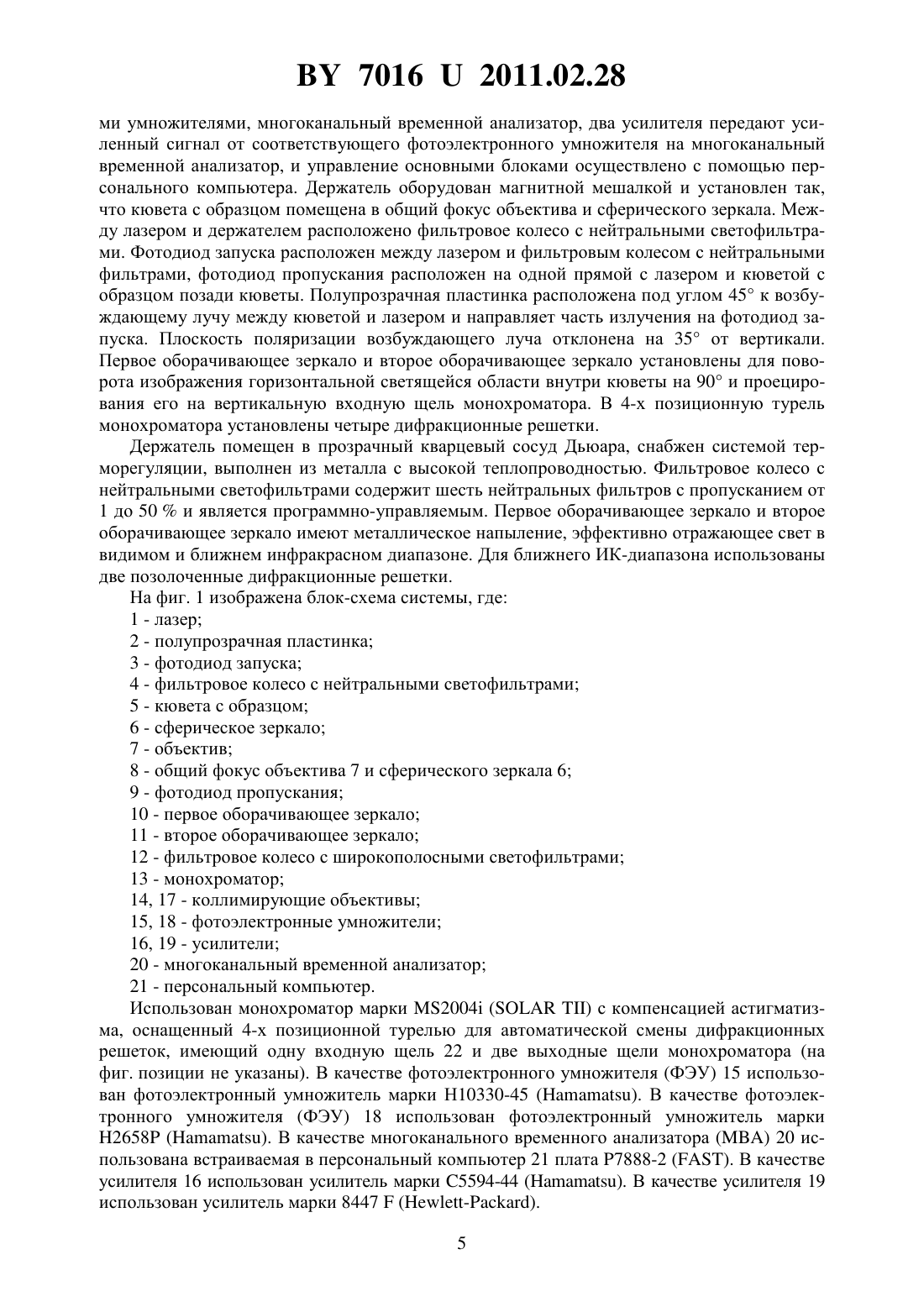

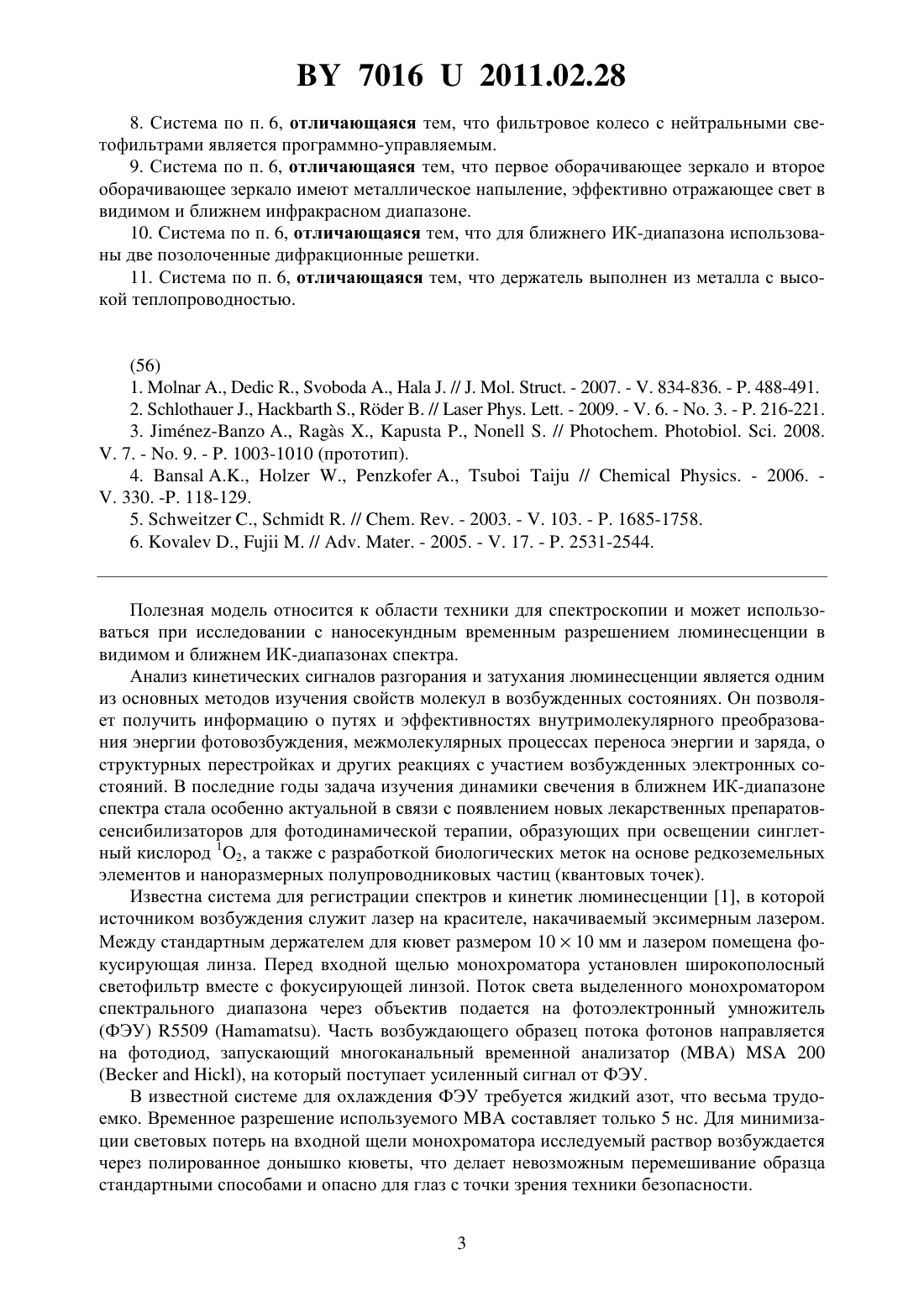

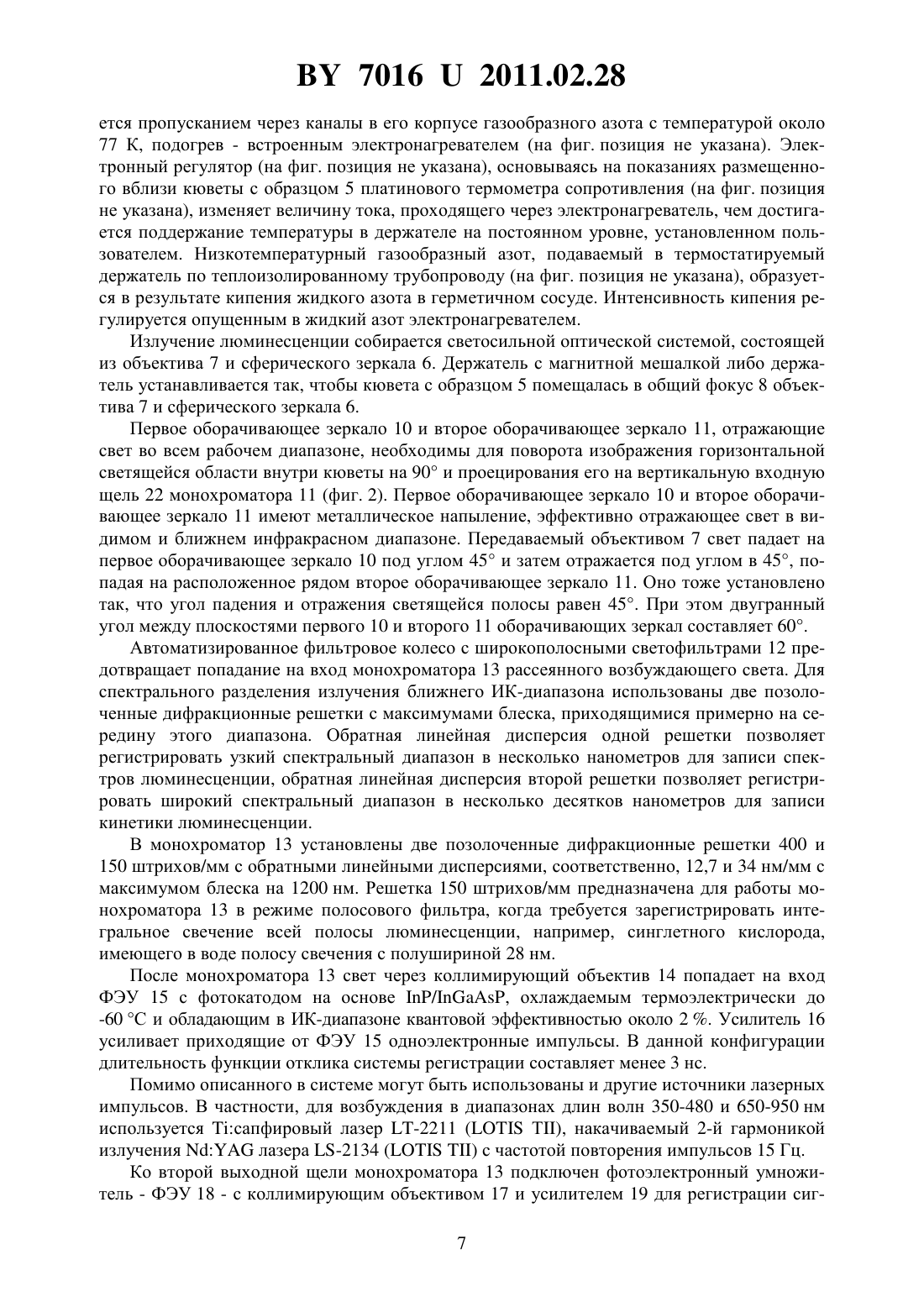

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ОПРЕДЕЛЕНИЯ СПЕКТРАЛЬНЫХ И КИНЕТИЧЕСКИХ ХАРАКТЕРИСТИК ЛЮМИНЕСЦЕНЦИИ В ВИДИМОМ И БЛИЖНЕМ ИК-ДИАПАЗОНАХ (ВАРИАНТЫ)(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Галиевский Виктор Антонович Сташевский Александр Сергеевич Бельков Михаил Викторович Джагаров Борис Михайлович Киселв Виталий Владимирович Шабусов Александр Иларионович(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) 1. Система для определения спектральных и кинетических характеристик люминесценции в видимом и ближнем ИК-диапазонах, включающая лазер, держатель, светосильную оптическую систему, монохроматор с компенсацией астигматизма, оснащенный 4-х позиционной турелью для автоматической смены дифракционных решеток, автоматизированное фильтровое колесо с широкополосными светофильтрами перед входной щелью монохроматора, первый фотоэлектронный умножитель для ближнего ИК-диапазона и второй для видимого и края ближнего ИК-диапазона, охлаждаемых термоэлектрически,два коллимирующих объектива между выходными щелями монохроматора и двумя фотоэлектронными умножителями, многоканальный временной анализатор, два усилителя 70162011.02.28 передают усиленный сигнал от соответствующего фотоэлектронного умножителя на многоканальный временной анализатор, и управление основными блоками осуществлено с помощью персонального компьютера, отличающаяся тем, что держатель оборудован магнитной мешалкой и установлен так, что кювета с образцом помещена в общий фокус объектива и сферического зеркала, между лазером и держателем расположено фильтровое колесо с нейтральными светофильтрами, фотодиод запуска расположен между лазером и фильтровым колесом с нейтральными фильтрами, фотодиод пропускания расположен на одной прямой с лазером и кюветой с образцом позади кюветы, полупрозрачная пластинка расположена под углом 45 к возбуждающему лучу между кюветой и лазером и направляет часть излучения на фотодиод запуска, плоскость поляризации возбуждающего луча отклонена на 35 от вертикали, первое оборачивающее зеркало и второе оборачивающее зеркало установлены для поворота изображения горизонтальной светящейся области внутри кюветы на 90 и проецирования его на вертикальную входную щель монохроматора, в 4-х позиционную турель монохроматора установлены четыре дифракционные решетки. 2. Система по п. 1, отличающаяся тем, что фильтровое колесо с нейтральными светофильтрами содержит шесть нейтральных фильтров с пропусканием от 1 до 50 . 3. Система по п. 1, отличающаяся тем, что фильтровое колесо с нейтральными светофильтрами является программно-управляемым. 4. Система по п. 1, отличающаяся тем, что первое оборачивающее зеркало и второе оборачивающее зеркало имеют металлическое напыление, эффективно отражающее свет в видимом и ближнем инфракрасном диапазоне. 5. Система по п. 1, отличающаяся тем, что для ближнего ИК-диапазона использованы две позолоченные дифракционные решетки. 6. Система для определения спектральных и кинетических характеристик люминесценции в видимом и ближнем ИК-диапазонах, включающая лазер, держатель, светосильную оптическую систему, монохроматор с компенсацией астигматизма, оснащенный 4-х позиционной турелью для автоматической смены дифракционных решеток, автоматизированное фильтровое колесо с широкополосными светофильтрами перед входной щелью монохроматора, первый фотоэлектронный умножитель для ближнего ИК-диапазона и второй для видимого и края ближнего ИК-диапазона, охлаждаемых термоэлектрически,два коллимирующих объектива между выходными щелями монохроматора и двумя фотоэлектронными умножителями, многоканальный временной анализатор, два усилителя передают усиленный сигнал от соответствующего фотоэлектронного умножителя на многоканальный временной анализатор, и управление основными блоками осуществлено с помощью персонального компьютера, отличающаяся тем, что держатель помещен в прозрачный кварцевый сосуд Дьюара, снабжен системой терморегуляции и установлен так,что кювета с образцом помещена в общий фокус объектива и сферического зеркала, между лазером и держателем расположено фильтровое колесо с нейтральными светофильтрами, фотодиод запуска расположен между лазером и фильтровым колесом с нейтральными фильтрами, фотодиод пропускания расположен на одной прямой с лазером и кюветой с образцом позади кюветы, полупрозрачная пластинка расположена под углом 45 к возбуждающему лучу между кюветой и лазером и направляет часть излучения на фотодиод запуска, плоскость поляризации возбуждающего луча отклонена на 35 от вертикали, первое оборачивающее зеркало и второе оборачивающее зеркало установлены для поворота изображения горизонтальной светящейся области внутри кюветы на 90 и проецирования его на вертикальную входную щель монохроматора, в 4-х позиционную турель монохроматора установлены четыре дифракционные решетки. 7. Система по п. 6, отличающаяся тем, что фильтровое колесо с нейтральными светофильтрами содержит шесть нейтральных фильтров с пропусканием от 1 до 50 . 70162011.02.28 8. Система по п. 6, отличающаяся тем, что фильтровое колесо с нейтральными светофильтрами является программно-управляемым. 9. Система по п. 6, отличающаяся тем, что первое оборачивающее зеркало и второе оборачивающее зеркало имеют металлическое напыление, эффективно отражающее свет в видимом и ближнем инфракрасном диапазоне. 10. Система по п. 6, отличающаяся тем, что для ближнего ИК-диапазона использованы две позолоченные дифракционные решетки. 11. Система по п. 6, отличающаяся тем, что держатель выполнен из металла с высокой теплопроводностью. Полезная модель относится к области техники для спектроскопии и может использоваться при исследовании с наносекундным временным разрешением люминесценции в видимом и ближнем ИК-диапазонах спектра. Анализ кинетических сигналов разгорания и затухания люминесценции является одним из основных методов изучения свойств молекул в возбужденных состояниях. Он позволяет получить информацию о путях и эффективностях внутримолекулярного преобразования энергии фотовозбуждения, межмолекулярных процессах переноса энергии и заряда, о структурных перестройках и других реакциях с участием возбужденных электронных состояний. В последние годы задача изучения динамики свечения в ближнем ИК-диапазоне спектра стала особенно актуальной в связи с появлением новых лекарственных препаратовсенсибилизаторов для фотодинамической терапии, образующих при освещении синглетный кислород 12, а также с разработкой биологических меток на основе редкоземельных элементов и наноразмерных полупроводниковых частиц (квантовых точек). Известна система для регистрации спектров и кинетик люминесценции 1, в которой источником возбуждения служит лазер на красителе, накачиваемый эксимерным лазером. Между стандартным держателем для кювет размером 1010 мм и лазером помещена фокусирующая линза. Перед входной щелью монохроматора установлен широкополосный светофильтр вместе с фокусирующей линзой. Поток света выделенного монохроматором спектрального диапазона через объектив подается на фотоэлектронный умножитель(ФЭУ) 5509 . Часть возбуждающего образец потока фотонов направляется на фотодиод, запускающий многоканальный временной анализатор 200, на который поступает усиленный сигнал от ФЭУ. В известной системе для охлаждения ФЭУ требуется жидкий азот, что весьма трудоемко. Временное разрешение используемогосоставляет только 5 нс. Для минимизации световых потерь на входной щели монохроматора исследуемый раствор возбуждается через полированное донышко кюветы, что делает невозможным перемешивание образца стандартными способами и опасно для глаз с точки зрения техники безопасности. 3 70162011.02.28 Известна установка для регистрации кинетик люминесценции 2. Как и в системе 1,источником возбуждения служит лазер на красителе, но накачивается он твердотельным 3- лазером. Держатель для кювет размером 1010 мм оборудован магнитной мешалкой. Сбор света осуществляется перпендикулярно направлению возбуждающего луча. С противоположной стороны от кюветы установлено сферическое зеркало, увеличивающее количество фиксируемого света. Затем через линзу и один из нескольких интерференционных светофильтров люминесценция передается для регистрации на ФЭУ Н 10330-45 . Для получения кинетики люминесценции используют МВА, который запускается через фотодиод частью светового потока, идущего на возбуждение образца. Однако отсутствие спектрального разрешения и относительно небольшой временной диапазон системы регистрации (от 20 нс до 82 мкс) ограничивают область применения данной установки. Наиболее близкой по технической сущности является система, описанная в работе 3. В ней образцы возбуждаются твердотельным лазером с диодной накачкой. Кювета размером 1010 мм с исследуемым раствором помещается в держатель. Используется фокусирующая линза для увеличения плотности мощности возбуждающего луча. Сбор люминесценции осуществляется под углом 90 к направлению возбуждающего луча. С помощью системы линз и через поляризатор свечение передается на входную щель монохроматора,в котором оно последовательно отражается от двух дифракционных решеток. Для отсечения фонового излучения ИК-диапазона от источника возбуждения между лазером и кюветой помещается специальный светофильтр. Также перед входной щелью монохроматора может устанавливаться светофильтр, не пропускающий видимое излучение. В монохроматоре предусмотрены два выхода для одного ФЭУ, чувствительного в видимом, и второго, работающего в ИК-диапазоне. В качестве последнего используется ФЭУ Н 9170-45. Электронный сигнал от ФЭУ передается на 300 или 250 , встраиваемые в компьютер. Запускпроизводится синхронно с импульсом возбуждения. В известной установке функция отклика системы регистрации равна 7 н, чего не достаточно для исследования свечения флуоресценции, длительность которого может составлять единицы наносекунд. При исследовании биологических объектов, в частности,суспензий клеток необходимо их перемешивание, чтобы избежать фоторазрушения, тем не менее в данной системе не реализована возможность перемешивать образцы. В работе установок 1-3 используют метод счета фотонов, главным достоинством которого является увеличение точности с увеличением времени накопления сигнала. В инфракрасной области зачастую сигналы очень слабы, что требует существенного времени на измерение, за которое может измениться как интенсивность источника возбуждения,так и разрушиться или претерпеть химическое превращение сам исследуемый образец. Поэтому очевидным видится использование компонент, отслеживающих возможные изменения, чего не делают ни в одной из упомянутых систем. Техническая задача - увеличение достоверности при характеристике веществ путем повышения чувствительности и быстродействия известных схем регистрации и расширения их функциональных возможностей и информативности. Система для определения спектральных и кинетических характеристик люминесценции в видимом и ближнем ИК-диапазонах, включающая лазер, держатель, светосильную оптическую систему, монохроматор с компенсацией астигматизма, оснащенный 4-х позиционной турелью для автоматической смены дифракционных решеток, автоматизированное фильтровое колесо с широкополосными светофильтрами перед входной щелью монохроматора, первый фотоэлектронный умножитель для ближнего ИК-диапазона и второй для видимого и края ближнего ИК-диапазона, охлаждаемых термоэлектрически, два коллимирующих объектива между выходными щелями монохроматора и двумя фотоэлектронны 4 70162011.02.28 ми умножителями, многоканальный временной анализатор, два усилителя передают усиленный сигнал от соответствующего фотоэлектронного умножителя на многоканальный временной анализатор, и управление основными блоками осуществлено с помощью персонального компьютера. Держатель оборудован магнитной мешалкой и установлен так,что кювета с образцом помещена в общий фокус объектива и сферического зеркала. Между лазером и держателем расположено фильтровое колесо с нейтральными светофильтрами. Фотодиод запуска расположен между лазером и фильтровым колесом с нейтральными фильтрами, фотодиод пропускания расположен на одной прямой с лазером и кюветой с образцом позади кюветы. Полупрозрачная пластинка расположена под углом 45 к возбуждающему лучу между кюветой и лазером и направляет часть излучения на фотодиод запуска. Плоскость поляризации возбуждающего луча отклонена на 35 от вертикали. Первое оборачивающее зеркало и второе оборачивающее зеркало установлены для поворота изображения горизонтальной светящейся области внутри кюветы на 90 и проецирования его на вертикальную входную щель монохроматора. В 4-х позиционную турель монохроматора установлены четыре дифракционные решетки. Держатель помещен в прозрачный кварцевый сосуд Дьюара, снабжен системой терморегуляции, выполнен из металла с высокой теплопроводностью. Фильтровое колесо с нейтральными светофильтрами содержит шесть нейтральных фильтров с пропусканием от 1 до 50 и является программно-управляемым. Первое оборачивающее зеркало и второе оборачивающее зеркало имеют металлическое напыление, эффективно отражающее свет в видимом и ближнем инфракрасном диапазоне. Для ближнего ИК-диапазона использованы две позолоченные дифракционные решетки. На фиг. 1 изображена блок-схема системы, где 1 - лазер 2 - полупрозрачная пластинка 3 - фотодиод запуска 4 - фильтровое колесо с нейтральными светофильтрами 5 - кювета с образцом 6 - сферическое зеркало 7 - объектив 8 - общий фокус объектива 7 и сферического зеркала 6 9 - фотодиод пропускания 10 - первое оборачивающее зеркало 11 - второе оборачивающее зеркало 12 - фильтровое колесо с широкополосными светофильтрами 13 - монохроматор 14, 17 - коллимирующие объективы 15, 18 - фотоэлектронные умножители 16, 19 - усилители 20 - многоканальный временной анализатор 21 - персональный компьютер. Использован монохроматор марки 2004 ( ) с компенсацией астигматизма, оснащенный 4-х позиционной турелью для автоматической смены дифракционных решеток, имеющий одну входную щель 22 и две выходные щели монохроматора (на фиг. позиции не указаны). В качестве фотоэлектронного умножителя (ФЭУ) 15 использован фотоэлектронный умножитель марки Н 10330-45 . В качестве фотоэлектронного умножителя (ФЭУ) 18 использован фотоэлектронный умножитель марки 2658 . В качестве многоканального временного анализатора 20 использована встраиваемая в персональный компьютер 21 плата 7888-2 . В качестве усилителя 16 использован усилитель марки 5594-44 . В качестве усилителя 19 использован усилитель марки 8447(-). 5 70162011.02.28 Фиг. 2 поясняет принцип действия оборачивающей изображение системы зеркал, где 5 - кювета с образцом 7 - объектив 8 - общий фокус объектива 7 и сферического зеркала 6 10 - первое оборачивающее зеркало 11 - второе оборачивающее зеркало 22 - входная щель монохроматора 13. На фиг. 3 представлена кинетика фосфоресценциив толуоле на 650 нм при энергии возбуждения 0,2 мкДж в импульсе. Временное разрешение - 16 н/канал. Сплошная линия - моноэкспоненциальная теоретическая кривая. На фиг. 4 представлена кинетика фотосенсибилизированнойлюминесценции синглетного кислорода (12) в воде при энергии возбуждения 3,2 мкДж в импульсе. Временное разрешение - 32 н/канал. Из сигнала вычтен средний уровень шума, равный 1500 отсчетам. Сплошная линия - теоретическая двухэкспоненциальная кривая с временными константами 1,8 мкс (время образования 12 соответствует времени жизни триплетного состояния ) и 3,6 мкс (время жизни 12 в воде). На фиг. 5 показаны кинетики люминесценции нанокристаллов пористого кремния (1)- при регистрации на длине волны 1230 нм, (2) - 1270 нм. Для получения каждой использовалось 3104 лазерных импульсов с энергиями 3,2 мкДж. Временное разрешение - 1 мкс/канал. На фиг. 6 изображены спектры люминесценции пористого кремния в вакууме и на воздухе, полученные интегрированием кинетического сигнала в диапазоне 50-1000 мкс. Энергия возбуждения - 3,2 мкДж в импульсе. 3104 лазерных импульсов на точку. В основу работы положен метод счета одиночных фотонов. Применена схема (фиг. 1),в которой после получения стартового сигнала от фотодиода запуска 320 регистрируются моменты прихода всех одноэлектронных импульсов, генерируемых ФЭУ 15 или ФЭУ 18. Временное разрешение 20 составляет 1 н. Возбуждение образцов (на фиг. поз. не указана) осуществляют лазерными импульсами(лазер 1 -01, ) с энергией 4 мкДж и длительностью 0,7 н, следующими с частотой 1 кГц на длине волны 531 нм через полупрозрачную пластинку 2, которая направляет часть излучения на фотодиод запуска 3. Излучение лазера 1 линейно поляризовано, причем плоскость поляризации отклонена на 35 от вертикали, чтобы исключить возможное влияние эффектов анизотропии на кинетику затухания люминесценции. Возбуждающие импульсы могут ослабляться программно-управляемым фильтровым колесом с нейтральными светофильтрами 4, содержащим шесть нейтральных фильтров с пропусканием 1 2,5 6 12,5 25 и 50 . Фотодиод запуска 3 и фотодиод пропускания 9 измеряют интенсивность лазерных импульсов, соответственно, до и после кюветы с образцом 5, что позволяет в процессе измерения контролировать как стабильность излучения лазера 1, так и возможное фоторазрушение образца. Для работы со стандартными спектрофлуорометрическими кюветами размером 1010 мм используется держатель (на фиг. позиция не указана), оборудованный магнитной мешалкой. Магнитная мешалка обеспечивает перемешивание растворов нестабильных образцов, которые в противном случае могут подвергаться фоторазрушению. В особенности это важно для суспензий и эмульсий, чтобы также дополнительно обеспечить их равномерное распределение по всему объему кюветы с образцом 5. Во втором варианте используется держатель (на фиг. позиция не указана), поддерживающий температуру кюветы с образцом 5 в пределах от -100 С до 100 С, который выполнен из металла с высокой теплопроводностью, помещен в прозрачный кварцевый сосуд Дьюара и снабжен системой терморегуляции. Охлаждение держателя осуществля 6 70162011.02.28 ется пропусканием через каналы в его корпусе газообразного азота с температурой около 77 К, подогрев - встроенным электронагревателем (на фиг. позиция не указана). Электронный регулятор (на фиг. позиция не указана), основываясь на показаниях размещенного вблизи кюветы с образцом 5 платинового термометра сопротивления (на фиг. позиция не указана), изменяет величину тока, проходящего через электронагреватель, чем достигается поддержание температуры в держателе на постоянном уровне, установленном пользователем. Низкотемпературный газообразный азот, подаваемый в термостатируемый держатель по теплоизолированному трубопроводу (на фиг. позиция не указана), образуется в результате кипения жидкого азота в герметичном сосуде. Интенсивность кипения регулируется опущенным в жидкий азот электронагревателем. Излучение люминесценции собирается светосильной оптической системой, состоящей из объектива 7 и сферического зеркала 6. Держатель с магнитной мешалкой либо держатель устанавливается так, чтобы кювета с образцом 5 помещалась в общий фокус 8 объектива 7 и сферического зеркала 6. Первое оборачивающее зеркало 10 и второе оборачивающее зеркало 11, отражающие свет во всем рабочем диапазоне, необходимы для поворота изображения горизонтальной светящейся области внутри кюветы на 90 и проецирования его на вертикальную входную щель 22 монохроматора 11 (фиг. 2). Первое оборачивающее зеркало 10 и второе оборачивающее зеркало 11 имеют металлическое напыление, эффективно отражающее свет в видимом и ближнем инфракрасном диапазоне. Передаваемый объективом 7 свет падает на первое оборачивающее зеркало 10 под углом 45 и затем отражается под углом в 45, попадая на расположенное рядом второе оборачивающее зеркало 11. Оно тоже установлено так, что угол падения и отражения светящейся полосы равен 45. При этом двугранный угол между плоскостями первого 10 и второго 11 оборачивающих зеркал составляет 60. Автоматизированное фильтровое колесо с широкополосными светофильтрами 12 предотвращает попадание на вход монохроматора 13 рассеянного возбуждающего света. Для спектрального разделения излучения ближнего ИК-диапазона использованы две позолоченные дифракционные решетки с максимумами блеска, приходящимися примерно на середину этого диапазона. Обратная линейная дисперсия одной решетки позволяет регистрировать узкий спектральный диапазон в несколько нанометров для записи спектров люминесценции, обратная линейная дисперсия второй решетки позволяет регистрировать широкий спектральный диапазон в несколько десятков нанометров для записи кинетики люминесценции. В монохроматор 13 установлены две позолоченные дифракционные решетки 400 и 150 штрихов/мм с обратными линейными дисперсиями, соответственно, 12,7 и 34 нм/мм с максимумом блеска на 1200 нм. Решетка 150 штрихов/мм предназначена для работы монохроматора 13 в режиме полосового фильтра, когда требуется зарегистрировать интегральное свечение всей полосы люминесценции, например, синглетного кислорода,имеющего в воде полосу свечения с полушириной 28 нм. После монохроматора 13 свет через коллимирующий объектив 14 попадает на вход ФЭУ 15 с фотокатодом на основе /, охлаждаемым термоэлектрически до-60 С и обладающим в ИК-диапазоне квантовой эффективностью около 2 . Усилитель 16 усиливает приходящие от ФЭУ 15 одноэлектронные импульсы. В данной конфигурации длительность функции отклика системы регистрации составляет менее 3 нс. Помимо описанного в системе могут быть использованы и другие источники лазерных импульсов. В частности, для возбуждения в диапазонах длин волн 350-480 и 650-950 нм используется сапфировый лазер -2211 ( Т), накачиваемый 2-й гармоникой излучениялазера -2134 ( ) с частотой повторения импульсов 15 Гц. Ко второй выходной щели монохроматора 13 подключен фотоэлектронный умножитель - ФЭУ 18 - с коллимирующим объективом 17 и усилителем 19 для регистрации сиг 7 70162011.02.28 налов фосфоресценции и/или замедленной флуоресценции в видимом и примыкающем к нему ближнем диапазонах около 550 нм с максимумами блеска, приходящимися примерно на середину этого диапазона. Обратная линейная дисперсия одной решетки позволяет регистрировать узкий спектральный диапазон в единицы нанометров для записи спектров люминесценции, обратная линейная дисперсия второй решетки позволяет регистрировать широкий спектральный диапазон в десять-двадцать нанометров для записи кинетики люминесценции. Для этого в турель монохроматора 13 добавлены дифракционные решетки с максимумами блеска 500 и 600 нм и соответственно с обратными линейными дисперсиями 4 и 17 нм/мм. Используемые в системе объектив 7 и коллимирующие объективы 14, 17 являются ахроматическими. Программное обеспечение системы позволяет сохранять в автоматическом режиме временные зависимости свечения образца на разных длинах волн с последующим построением спектров люминесценции путем измерения площадей под кинетическими кривыми в заданном временном интервале. Полученный набор экспериментальных данных содержит полную информацию о спектрально-временной эволюции свечения, которую затем можно представить в виде трехмерного графика. В качестве примера применения на фиг. 3 приведена кинетика фосфоресценции на 650 нм сенсибилизатора -октаэтилпорфинав толуоле после 1,2105 импульсов возбуждения. Концентрацияравнялась 3,510-5 моль/л. Длительность фосфоресценции составила 21011 нс и близка к величине 222 нс, полученной в работе 4. На фиг. 4 приведена кинетика синглетного кислорода от водного раствора сенсибилизатора 5,10,15,20-тетракис(4 метилпиридил)порфиринапосле 3105 импульсов возбуждения. Кинетический сигнал получен при концентрации 2,210-5 моль/л. Длительность свечения синглетного кислорода в воде составила 3,60,2 мкс и находится в согласии со значениями, приведенными в обзоре 5. Большой динамический диапазон, реализуемый в методе счета одиночных фотонов, и выбор произвольного временного окна интегрирования дают уникальную возможность детектирования слабых сигналов свечения кислорода на фоне интенсивной люминесценции сенсибилизатора. Эта особенность установки использована при исследовании фотосенсибилизирующих свойств нанокристаллического пористого кремния . Известно, что нанокристаллы кремния, из которых состоит , обладают люминесценцией в ближнем ИК-диапазоне спектра и могут являться сенсибилизаторами синглетного кислорода 6. Тем не менее кинетика свечения 12 на поверхностив воздухе при комнатной температуре ранее не была зарегистрирована, посколькуимеет в ближнем ИК-диапазоне долгоживущую интенсивную люминесценцию с неэкспоненциальным затуханием, скрывающую слабое свечение синглетного кислорода. Для спектральных измерений нами использовался , слои которого приготавливались путем электрохимического анодирования пластин кристаллического кремния -типа с удельным сопротивлением 10-20 Омсм и ориентацией подложки (100) в растворе смеси плавиковой кислоты и этанола. Пластинапомещалась в специально разработанную кювету, подсоединяемую к вакуумному насосу. Возможности созданной установки позволили зарегистрировать незначительные изменения формы кинетик затухания люминесценции свежеприготовленногов области 1270 нм при температуре 20 С (фиг. 5). Интегрированием кинетических сигналов во временном диапазоне, где относительные изменения интенсивности были максимальны, получены спектры свечения в воздухе при нормальном давлении и в вакууме (фиг. 6). Спектр с максимумом в районе 1270 нм и полушириной 21 нм, наблюдаемый только в воздушной атмосфере, принадлежит люминесценции 12, сенсибилизированной нанокристаллами кремния. 8 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9
