Каркас многоэтажного здания

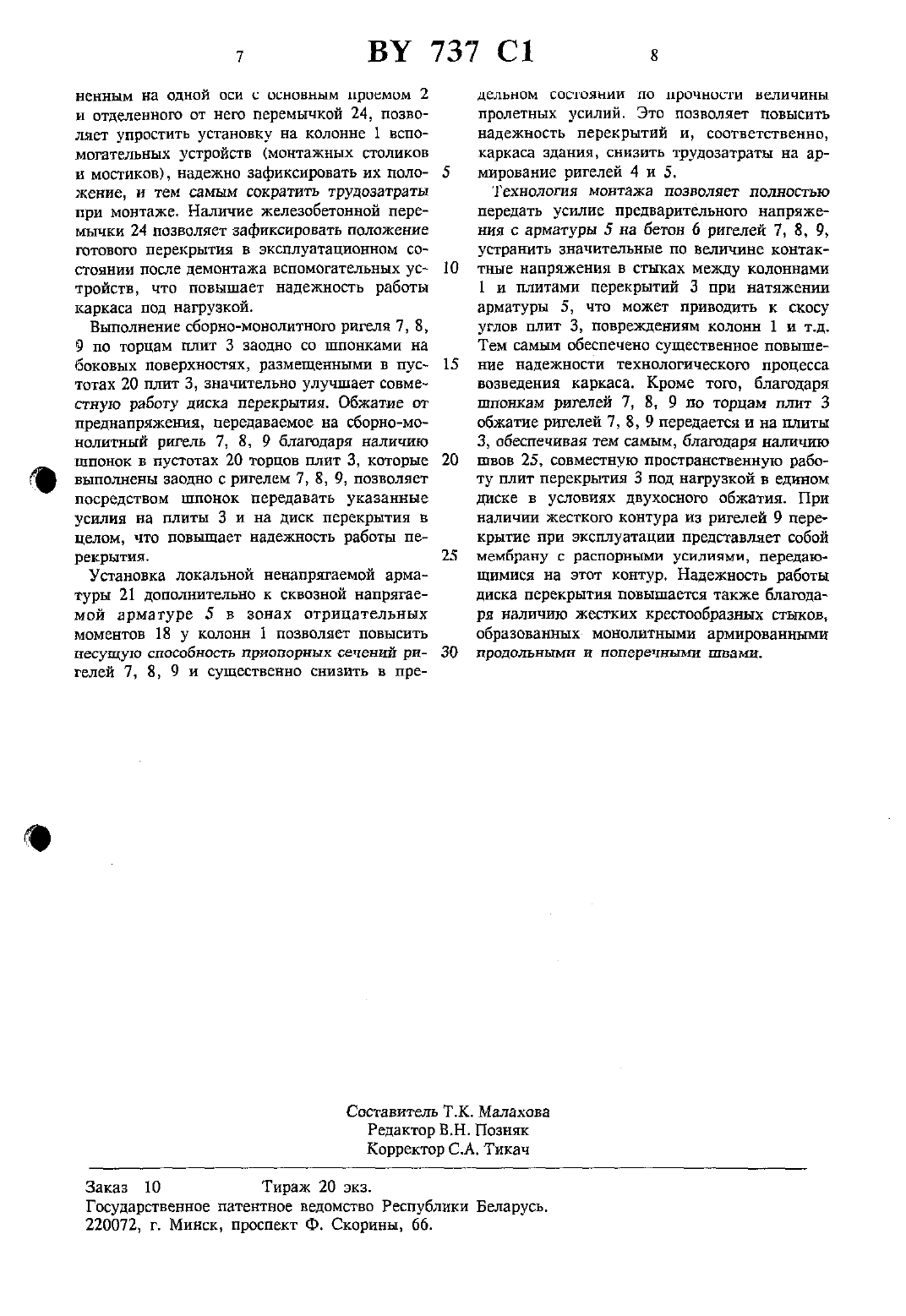

2. Каркас многоэтажного здания по п. 1,отличающийся тем, что верхняя грань прямоугольных отверстий колонн выполнена наклонной и размещена над верхней гранью плит перекрытий.3. Каркас многоэтажного здания по пп. 1, 2,отличающийся тем, что сборные элементы ригелей, расположенные по контуру здания, установлены со смещением вниз относительно плит перекрытий с возможностью опирания последних на их полки.4. Каркас многоэтажного здания по п. 1-3,отличающийся тем, что поперечное сечение ребра каждою сборного элемента выполнено в виде Ласточкиного хвоста.5. Каркас многоэтажного здания по п. 1-4,отличающийся тем, что ригели снабжены дополнительной ненапрягаемой арматурой, размещенной в зонах отрицательных моментов.б. Способ возведения каркаса многоэтажного здания, включающий монтаж колонн, установку плит перекрытий в проектное положение,размещение арматуры ригелей, укладку монолитного бетона ригелей, напряжение арматуры и ее анкеровку по контуру здания, отличающийся тем, что до укладки арматуры устанавливают в проектное положение сборные элементы ригелей, на арматуру наносят защитное покрытие и размещают ее по кривой,соответствующей эпюре изгибающих моментов, затем укладывают бетон ригелей в пределах защитною покрытия арматуры на всю высоту ригелей с одновременной укладкой бетона на остальных участках ригелей до низа арматуры, а после набора бетоном проектной прочности производят натяжение арматуры и ее анкеровку с последующим бетонированием участков ригелей до полной высоты.Изобретение относится к области строительства и может быть использовано для возведения каркасов многоэтажных зданий промышленного, жилого и общественного назначения.На фиг. 1 изображен каркас многоэтажного здания, на фиг. 2 - сечение А-А на фиг. 1, на фиг. 3 - эпюра моментов в сечениях ригеля,на фиг. 4 - сечение Б-Б вдоль ригеля на фиг. 2, на фиг. 5 - сечение В-В на фиг. 2, на фиг. б - сечение Г-Г на фиг. 2, на фиг. 7 сечение Д-Д на фиг. 2 на фиг. 8 - сечение Е-Е на фиг. 2 на фиг. 9 - то же, вариант сборно-монолитного ригеля со сборным элементом на фиг. 10 сечение Ж-Ж на фиг. 8 на фиг. 11- фрагмент колонны с прямоугольным основным проемом на уровне перекрытия для пропуска верхней сквозной арматуры и с дополнительным проемом под перекрытием на фиг. 12 - сечение И-И на фиг. 11.Каркас многоэтажного здания содержит колонны 1 со сквозными прямоугольного сечения отверстиями 2, которые расположены по одной из центральных осей колонны 1 в уровне плит перекрытий 3, установленных с зазором 4 между их гранями, и предварительно напряженную арматуру 5 длиной на ширину и длину здания, размещенную в зазорах 4 между плитами перекрытий 3, пропущенную через отверстия 2 колонны 1, заанкеренную по периметру здания и замоноличенную бетоном 6 с образованием сборно-монолитных ригелей7, 8, 9 в двух взаимно перпендикулярных направлениях, одни из которых 7 расположены соосно прямоугольным отверстиям 2 колонн 1 и имеют ширину менее ширины смежной грани 10 колонн 1.Ригели 3 другою направления имеют Ширину, превышающую ширину смежной грани 11 колонн 1.Ригели 9, расположенные по контуру здания,и, по крайней мере, ригели 8 снабжены сборными элементами 12. Последние имеют поперечное сечение тавровой формы с ребром 13 в форме Ласточкиного хвоста и установлены полкой 14 вниз в нижней части ригелей 8, 9. Полки 14 армированы предварительно напряженной арматурой 15.Предварительно напряженная арматура 5 размещена по кривой, соответствующей эпюре изгибающих моментов, и имеет в зоне положительных моментов 16 защитное покрытие 17, исключающее ее сцепление с бетоном б. Защитное покрытие 17 может быть выполнено,например, в виде полиэтиленовой трубки. В зонах отрицательных изгибающих моментов 18 ригелей 7, 8, 9 арматура 5 имеет сцепление с бетоном 6.Предварительно напряженная арматура 5,расположенная перпендикулярно отверстиям 2 колонн 1, размещена вне тела колонн 1 в зазорах между гранями 10 колонн 1 и перекрытий 3 над полками сборных элементов 12.Плиты перекрытий 3 выполнены с пустотами 19, расположены торцами параллельно арматуре 5, пропущенной через отверстия 2 колонн 1, и снабжены полыми пробками 20, которыерасположены в торцах пустот 19, заполнены бетоном 6 с образованием шпонок ригелей 7,9, длина которых определяется необходимостью защемления плит перекрытий 3 в ригелях.Рнгели 7, 8, 9 могут быть снабжены дополнительной ненапрягасмой арматурой 21 в виде сеток и стержней, размещенных в зонах отрицательных изгибающих моментов 17 с заведе нием ее в полости пробок 19 плит перекрытий Ои В ригелях 9, усгановленных по периметру здания, сборные элементы 12 смещены вниз относительно плит перекрытий 3, что дает возможность опирать последние на полки 14 сборных элементов 12.Прямоугольные отверстия 2 колонн 1 имеют наклонную верхнюю грань 22, расположенную над верхней гранью плит перекрытий 3, что улучшает условия бетонирования отверстий 2.Возможно использование сборных элементов в ригелях 7, но в этом случае последние также будут иметь ширину, превышающую ширину смежной грани 10 колонн 1.Колонны 1 для исключения закладных деталей выполняют с дополнительным сквозным отверстием 23, расположенных соосно основным отверстиям 2 ниже шит перекрытий 3 для установки монтажных опор.Способ возведениякаркаса многоэтажного здания включает следующие операции.Монтируют колонны 1 и фиксируют их в проектном положении. Устанавливают в отверстиях колонн 1 монтажные столики, на которых размещают инвентарные мостики на чертежах не показаны). На последних размеЩЗЮТ В ПРОЕКТНОС ПОЛОЖЕНИЕ СБОРНЫЕ элементы 12, плиты перекрытий З и боковую опалубку по периметру здания. На напрягаемую арматуру 5 наносят защитное покрытие 17 и устанавливают ее по кривой, соответствующсй эпюре изгибающих моментов, а ненапрягаемую арматуру - в зонах отрицательных моментов 18. Затем укладывают бетон 6 ригелей 7, 8, 9 в пределах защитного покрытия 17 арматуры 5 на всю высоту ригелсй 7, 8, 9 и одновременно укладывают бетон 6 на остальных участках ригелей 7, 8,9 до низа арматуры 5. После набора бетоном б проектной прочности производят натяжение арматуры 5 и ее анкеровку с последующим бетонированием участков ригелей 7, 8, 9 и отверстий 2 колонн 1 до полной высоты.Защитное покрытие 17 арматуры 5 должно быть выведено над уровнем первого слоя бетона 6 участков ригелей 7, 8, 9 в зонах отрицательных моментов 18.После набора бетоном 6 проектной прочности демонтируют инвентарные мостики и монтаж 10ные столики. Затем цикл монтажа повторяют на ПСрСКрЫТИИ СЛСДУЮЩСГП ЭТЕЖЗ.Изобретение позволяет упростить технологию изготовления колонн 1 и монтажа каркаса,повысить надежность каркаса за счет увеличения сечения ригелей 7, 8, 9 и их армирования, а также за счет образования жестких рамных узлов сопряжения колонн с жестким диском перекрытий. Кроме того, сокращается трудоемкость монтажа и материалоемкость самого каркаса, исключается необходимость жестких допусков в геометрических размерах элементов каркаса и в установке их в проектное положение.Применение сборно-монолитных ригелей 7,8, 9 с размещенными понизу сборными элементами 12 таврового сечении полкой книзу позволяет обеспечить высокое качество потолков без дополнительных трудовых и материальных затрат. Наличие предварительно напряженной арматуры 8 и ребра 13, заделанНОГО В СЛОВ МОНОЛИТНОГО БСТОНИ б, ПОЗВОЛЯЕТ использовать сборные элементы 12 в качестве не только несущего, но и опалубочного элемента ригелей 7, 8, 9. Наличие наклона боковых поверхностей ребра 13 элемента 12 от продольной его оси позволяет обеспечить совместную его работу при эксплуатации в составе сборно-монолитного ригеля 7, 8, 9 без выпусков арматуры. Количество арматуры 5 может быть просто подобрано по величине эксплуатационных воздействий на каркас с учетом размещения сквозной напрягаемой арматуры 5. Это приводит и к снижению металлоемкости перекрытий каркаса. Применение сборного элемента 12 с тавровой формой поперечным сечением позволяет применять предложенный каркас для широкого спектра нагрузок на перекрытия.Выполнение сквозной предварительно напряженной арматуры 5 в обоих направлениях в одном уровне и размещение ее в середине каждого пролета между колоннами 1 в зоне положительного момента 16 без сцепления с бетоном 6, позволяет за счет одиночного размещения ее в каждом поперечном сечении ригелей 7, 8, 9 сократить расход выскопрочной арматуры 5. Выполнение без сцепления арматуры б в зоне положительного момента позволяет передать преднапряжение на бетон 9 ригелей 4 и 5 и повышает трещиностойкость их сечений.Размещение напрягаемой арматуры 5 криволинейно согласно эпюре моментов (см. рис. 3 и 4) позволяет рационально разместить эту арматуру 5, обеспечить полное использование ее прочностных свойств и тем самым исключить вероятность ее перерасхода.Устройство дополнительного проема 23 в колоннах 1 под плитами перекрытий 3, выпол ВУ 737 С 1
