Кодовый замок

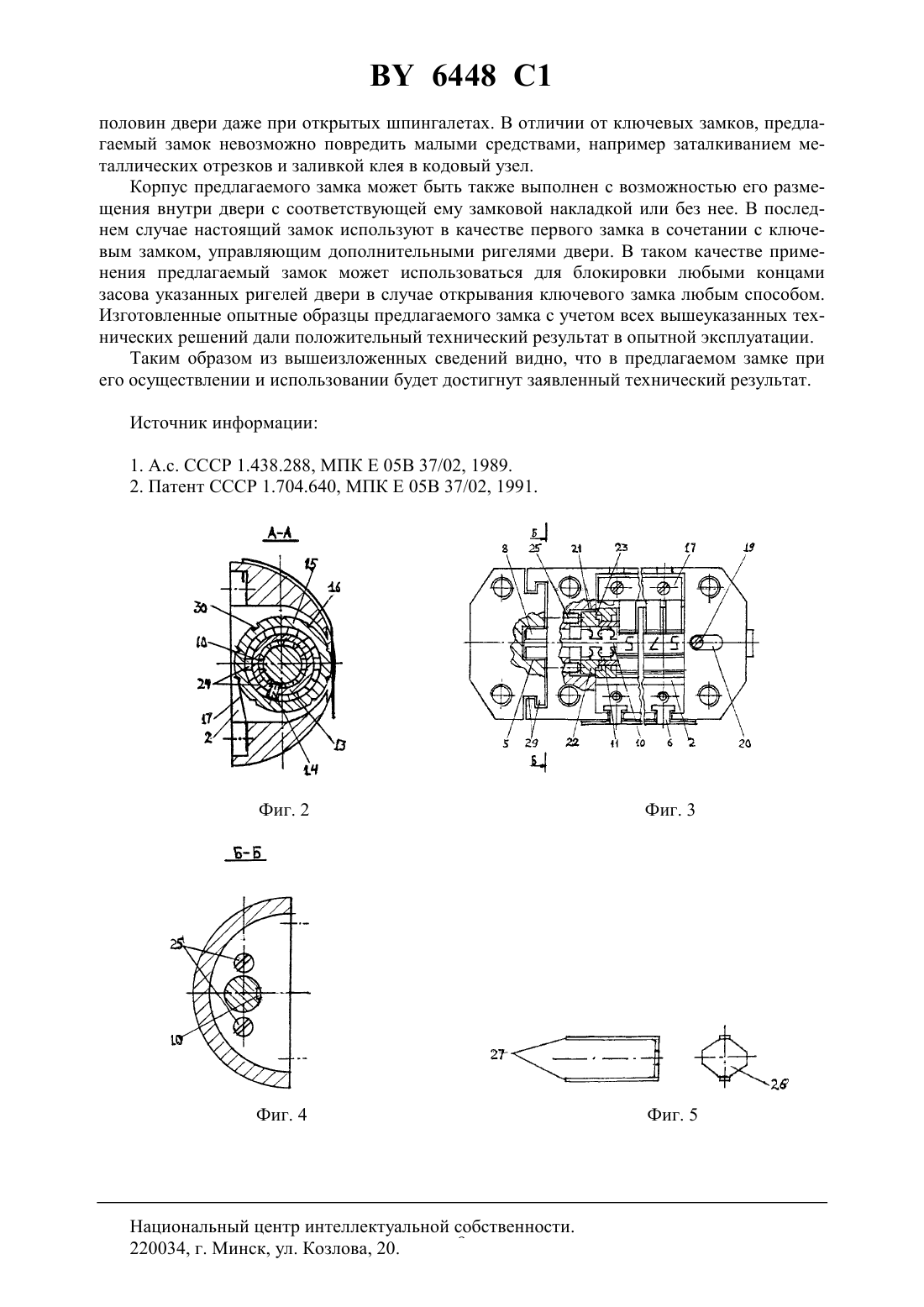

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Питкевич Анатолий Александрович Питкевич Александр Анатольевич(72) Авторы Питкевич Анатолий Александрович Питкевич Александр Анатольевич(73) Патентообладатели Питкевич Анатолий Александрович Питкевич Александр Анатольевич(57) Кодовый замок, содержащий корпус с продольным профильным отверстием и полостью с тыльной стороны, переходящей в окно на наружной поверхности, замковую накладку с отверстием, соосным отверстию корпуса, засов, установленный в отверстие корпуса с возможностью продольного перемещения и выполненный с тремя ступенями увеличения диаметра,снабженный на конце первой ступенинаименьшим диаметром запорным хвостовиком для взаимодействия с отверстием замковой накладки, а на конце третьей ступени - управляющей ручкой, причем на наружной поверхности второй ступени выполнен продольный паз и сообщающиеся с ним кольцевые канавки по числу разрядов кода замка, установленный на засове в полости корпуса кодовый узел, имеющий по числу разрядов кода кодовые элементы, каждый из которых снабжен установленным на второй ступени засова кольцом, несущим в радиальном отверстии штифт, один из концов которого размещен в соответствующей кольцевой канавке засова с возможностью перемещения в ней и в продольном пазу, и коаксиально установленным на кольце с возможностью вращения кодовым барабаном с кольцевым буртиком на внутренней поверхности, на наружной поверхности которого по числу позиций кода на 6448 1 одном разряде нанесены символы, разделенные канавками, а также фиксирующую листовую пружину с лепестками, имеющими на концах отгиб для взаимодействия с канавками соответствующих кодовых барабанов, и средство переключения замка на новый код открывания,включающее установленную на конце второй ступени засова втулку, примыкающую к торцу крайнего кольца кодового элемента со стороны запорного хвостовика засова, и выполненные на кольцевом буртике кодовых барабанов по числу позиций кода радиальные пазы для попеременного размещения в них других концов штифтов соответствующих колец, при этом кольца смещены относительно соответствующих кодовых барабанов на величину кольцевого уступа, выполненного со стороны полости корпуса относительно его отверстия в направлении управляющей ручки засова, на третьей ступени которого установлен управляющий винт,свободный конец которого размещен в продольном пазу, расположенном с тыльной стороны корпуса, отличающийся тем, что средство переключения замка на новый код открывания снабжено установленными с торца корпуса со стороны замковой накладки блокировочными винтами, взаимодействующими с примыкающим к их концам торцом втулки, размещенной в кольцевом уступе, выполненном на торцевой поверхности полости корпуса относительно отверстия корпуса в сторону хвостовика засова, на другом торце которой выполнен контактирующий с торцом крайнего кодового барабана наружный кольцевой уступ по размеру глубины кольцевого уступа на противоположной стороне полости корпуса, а также П-образного вида переключательной вилкой с боковыми сторонами, имеющими возможность временного расположения в продольных пазах, выполненных на наружной поверхности третьей ступени засова, и взаимодействия с торцом крайнего кольца кодового элемента, при этом на первой ступени засова выполнен паз как продолжение паза на второй ступени, на всех торцах кольцевых канавок которой выполнены с различными смещениями вдоль осевой линии засова радиальные лунки по числу позиций кода на одном разряде с возможностью захода в них соответствующих концов штифтов.(56)1704640 3, 1992.1285133 1, 1987.4610152, 1986.2057245 С 1, 1996.2206642 , 1989.1703800 1, 1992.1689575 1, 1991.07279505 , 1995.2061821 1, 1996.2201726 , 1988. Изобретение относится к кодовым замкам, предназначенным для запирания гаражей,квартир, служебных помещений, специальных шкафов, сейфов и других аналогичных объектов, а его кодовый узел может быть использован и для замков других назначений. Известен кодовый замок, содержащий корпус с отверстием, замковую накладку с отверстием соосным с отверстием корпуса, установленный в отверстие корпуса с возможностью возвратно-поступательного перемещения засов, один конец которого снабжен управляющей ручкой, а другой запорным хвостовиком для взаимодействия с замковой накладкой и имеющий продольный паз и кольцевые канавки, на торцовых поверхностях которых выполнены радиальные лунки, установленные на засове кодовые барабаны, свободно размещенные внутри кодовых барабанов кольца, снабженные на внутреннем диаметре выступом с возможностью размещения его в кольцевых канавках, радиальных лунках и продольном пазе засова. Кроме того, он снабжен механизмом фиксации и блоки 2 6448 1 ровки вращения кодовых барабанов, включающих пластинчатую пластину с лепестками и выполненные на наружном диаметре кодовых барабанов параллельные разделительные канавки, одна из сторон которых направлена радиально для взаимодействия с лепестком пластинчатой пружины, установленной на засове возле крайнего кольца запорной вилкой,имеющей разрез под диаметр кольцевой канавки, и установленной на засове возле противоположного запорной вилке кольца запорной шайбой. При этом на внутренней поверхности кодовых барабанов выполнена кольцевая проточка и шлицы, а на наружной поверхности колец со стороны одного торца выполнены зубцы для взаимодействия со шлицами кодовых барабанов 1. К причинам, препятствующим достижению указанного ниже технического результата при использовании известного замка, относятся низкая надежность при установке нового кода открывания низкая секретность кода. Низкая надежность замка проявляется при установке в нем нового кода открывания. Это связано с тем, что запорная вилка 14 не имеет механической фиксации ее положений Работа - переключение кода, а также имеется возможность ее выпадения из замка. Данная ситуация и другие создают возможность установки в замке неопределенного кода открывания, который препятствует перемещению засова из одного крайнего положения в другое. Для выхода из этого положения в замке отсутствует возможность (средство) определения установленного неопределенного кода, что требует снятия его с двери. Низкая секретность кода открывания замка состоит в том, что соприкосновение торцов соседних кодовых барабанов и их колец осуществлено по прямой линии. Данная ситуация позволяет злоумышленнику вставлять плоский щуп в стык между кольцами поочередно, начиная с крайнего левого кольца, для ускоренного подбора кода открывания замка Это достигается поочередным вращением кодовых барабанов до положения, при котором не зажимается щуп при приложенном усилии к ручке засова от корпуса замка. В результате указанных действий замок может быть открыт в течение нескольких минут. Наиболее близким к заявленному изобретению по совокупности признаков является кодовый замок, содержащий корпус с отверстием, замковую накладку с отверстием, соосным отверстию корпуса, установленный в отверстии корпуса с возможностью продольного перемещения засов, снабженный на одном конце управляющей ручкой, а на другом запорным хвостовиком для взаимодействия с замковой накладкой и имеющий на наружной поверхности продольный паз и сообщающиеся с ним кольцевые канавки, кодовый узел, включающий установленные на засове кольца, каждое из которых имеет размещенный в его радиальном отверстии штифт, один из концов которого размещен в соответствующей кольцевой канавке засова с возможностью размещения его в продольном пазу,расположенные коаксиально кольцам кодовые барабаны с канавками на наружной образующей поверхности, число которых соответствует кодовому числу, фиксирующую листовую пружину с лепестками для размещения в канавках соответствующих барабанов, и средство переключения кода, включающее радиальные гнезда, выполненные на внутренней поверхности кодовых барабанов по числу кодов для попеременного размещения других концов шрифтов соответствующих колец, а также размещенные на засове по обе стороны кодового узла втулки, одна из которых расположена со стороны хвостовика, имеющая кольцевой бурт, размещенный в полости соседнего барабана и контактирующий с расположенным в нем кольцом, а другая - со стороны ручки, имеющая радиальное отверстие, в котором размещен управляющий винт. При этом на внутренней поверхности профильного отверстия корпуса между кодовым узлом и втулкой, расположенной со стороны ручки засова, выполнен кольцевой уступ, примыкающий к торцу втулки, а в стенке корпуса выполнен сквозной ступенчатый паз для размещения управляющего винта. Установленные на засове кольца смещены в сторону ручки относительно кодовых барабанов на глубину кольцевого уступа в корпусе. В засове выполнен овальный паз для размещения 3 6448 1 конца управляющего винта. На хвостовике засова, имеющего меньший диаметр, чем основная его часть, установлены шайба и пружина, контактирующая своими концами с корпусом и шайбой 2. К причинам, препятствующим достижение указанного ниже технического результата при использовании известного кодового замка, принятого за прототип, относятся низкая надежность при установке нового кода открывания низкая секретность кода. Низкая надежность замка при установке нового кода открывания состоит в том, что из-за перекосов и трения кольца не всегда под действием пружины 22 перемещаются в требуемое положение. Данная ситуация требует производить неоднократные нажатия на ручку засова в направлении корпуса и незначительные повороты кодовых барабанов. В результате наличия вышеуказанной ситуации и ошибочных действий владельца замка в нем может быть установлен неопределенный код открывания, исключающий (блокирующий) перемещение засова из одного крайнего положения в другое. Для выхода из этой ситуации известный замок необходимо снять с двери для определенных действий. Это обусловлено тем, что в названном замке отсутствует возможность (средство) для быстрого определения установленного неопределенного кода открывания без снятия его с двери. Низкая секретность кода открывания замка состоит в том, что в нем невозможно установить сильную пружину 22, так как ее не могут преодолевать женщины и дети при нажатии на ручку засова в направлении корпуса. Такое нажатие на ручку необходимо для снятия тормозящего действия пружины на кольцо с целью обеспечения свободного вращения кодовых барабанов для набора кода открывания - закрывания замка. Установка на засов слабой пружины снижает секретность кода открывания замка тем, что злоумышленник имеет возможность вращать кодовые барабаны при приложенном усилии к ручке засова от корпуса замка для ускоренного подбора кода его открывания. При этом он вращает поочередно кодовые барабаны и находит область расположения концов штифтов в продольном пазу засова. В результате указанных действий замок может быть установлен на код открывания. Подбор кода открывания в названном замке по вышеприведенному правилу может быть произведен в течение нескольких минут. Сущность изобретения состоит в том, что его технической задачей является повышение надежности и секретности кода кодовых замков. Техническим результатом поставленной задачи, который может быть получен при осуществлении настоящего изобретения, является повышение надежности замка при установке в нем нового кода открывания и повышения секретности кода открывания против ускоренного его подбора злоумышленником. Указанный технический результат при осуществлении настоящего изобретения достигается тем, что предлагаемый кодовый замок содержит корпус с продольным профильным отверстием и полостью с тыльной стороны, переходящей в окно на наружной поверхности, замковую накладку с отверстием, соосным отверстию корпуса, засов, установленный в отверстие корпуса с возможностью продольного перемещения и выполненный ступенями увеличения диаметра, снабженный на конце первой ступени с наименьшим диаметром запорным хвостовиком для взаимодействия с отверстием замковой накладки, а на конце третьей ступени - управляющей ручкой, причем на наружной поверхности второй ступени выполнен продольный паз и сообщающиеся с ним кольцевые канавки по числу разрядов кода замка, установленный на засове в полости корпуса кодовый узел, имеющий по числу разрядов кода кодовые элементы, каждый из которых снабжен установленным на второй ступени засова кольцом, несущим в радиальном отверстии штифт, один из концов которого размещен в соответствующей кольцевой канавке засова с возможностью перемещения в ней и в продольном пазу, и коаксиально установленном на кольце с возможностью вращения кодовым барабаном с кольцевым буртиком на внутренней поверхности, на наружной поверхности которого по числу позиций кода на одном разряде нанесены символы,4 6448 1 разделенные канавками, а также фиксирующую листовую пружину с лепестками, имеющими на концах отгиб для взаимодействия с канавками соответствующих кодовых барабанов, и средство переключения замка на новый код открывания, включающее установленную на конце второй ступени засова втулку, примыкающую к торцу крайнего кольца кодового элемента со стороны хвостовика засова, и выполненные на кольцевом буртике кодовых барабанов по числу позиций кода радиальные пазы для попеременного размещения в них других концов штифтов соответствующих колец, при этом кольца смещены относительно своих кодовых барабанов на величину кольцевого уступа, выполненного со стороны полости корпуса относительно его отверстия в направлении ручки засова, на третьей ступени которого установлен управляющий винт, свободный конец которого размещен в продольном пазу, расположенном с тыльной стороны корпуса. Причем средство переключения замка на новый код открывания снабжено установленными с торца корпуса со стороны замковой накладки блокировочными винтами, взаимодействующими с примыкающим к их концам торцом втулки, размещенной в кольцевом уступе, выполненном на торцевой поверхности полости корпуса относительно отверстия корпуса в сторону хвостовика засова, на другом торце которой выполнен контактирующий с торцом крайнего кодового барабана наружный кольцевой уступ по размеру глубины имеющегося кольцевого уступа на противоположной стороне торца полости корпуса, а также пэобразного вида переключательной вилкой с боковыми сторонами, имеющими возможность временного расположения в продольных пазах, выполненных на наружной поверхности третьей ступени засова, и взаимодействия с торцом крайнего кольца кодового элемента, при этом на первой ступени засова выполнен паз как продолжение паза второй ступени, на всех торцах кольцевых канавок которой выполнены с различными смещениями вдоль осевой линии засова по числу позиций кода разряда радиальные лунки с возможностью захода в них соответствующих концов штифтов. Принцип работы предлагаемого замка поясняется фигурами и нижеприведенным описанием. На фиг. 1 изображен общий вид замка с лицевой стороны на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид с тыльной стороны на фиг. 1 на фиг. 4 - разрез Б-Б на фиг. 3 на фиг. 5 - общий вид переключательной вилки и ее вид с левой стороны. Кодовый замок содержит корпус 1 с продольным профильным отверстием и полостью 2 с тыльной стороны, переходящей в окно 3 на наружной поверхности, замковую накладку 4 с отверстием 5, соосным отверстию корпуса, расположенную на наружной поверхности корпуса откидную крышку 6, установленный в отверстии корпуса с возможностью продольного перемещения и выполненный с тремя ступенями увеличения диаметра засов 7, снабженный на конце первой ступени, являющейся наименьшим диаметром, запорным хвостовиком 8 для взаимодействия с отверстием замковой накладки, а на конце третьей ступени - управляющей ручкой 9, причем на наружной поверхности второй ступени выполнен продольный паз 10, продолженный до конца хвостовика, и сообщающиеся с ним по числу разрядов кода замка кольцевые канавки 11, на всех торцах которых выполнены с различными смещениями вдоль осевой линии засова радиальные лунки 12 по числу позиций кода на каждом разряде, установленный в полости корпуса кодовый узел, имеющий по числу разрядов кода замка кодовые элементы, каждый из которых снабжен установленным на второй ступени засова кольцом 13, несущим в радиальном отверстии штифт 14, один из концов которого размещен в соответствующей кольцевой канавке засова с возможностью перемещения в ней, захода в паз и в радиальные лунки, и коаксиально установленным на кольце кодовым барабаном 15 с возможностью вращения и имеющем на наружной поверхности по числу позиций кода на каждом разряде нанесенные символы,разделенные канавками 16, а также фиксирующую листовую пружину 17 с лепестками,имеющими на концах отгиб для взаимодействия с канавками соответствующих кодовых барабанов, при этом кольца смещены относительно своих кодовых барабанов на размер 5 6448 1 глубины кольцевого уступа 18, выполненного со стороны торца полости корпуса относительно его отверстия в направлении ручки засова, на третьей ступени которого установлен управляющий винт 19, свободный конец которого размещен в продольном пазу 20, выполненном на тыльной стороне корпуса, средство переключения замка на новый код открывания, включающее выполненный с торца полости корпуса относительно его отверстия в направлении хвостовика засова кольцевой уступ 21, в котором размещена установленная на конце второй ступени засова втулка 22 с наружным кольцевым устном 23,выполненном по размеру глубины вышеуказанного кольцевого уступа на противоположном торце полости корпуса, для контактирования с торцами кольца и кодового барабана крайнего кодового элемента со стороны хвостовика засова, выполненные на кольцевом буртике внутренней поверхности кодовых барабанов по числу позиций кода каждого разряда радиальные пазы 24 для попеременного размещения в них других концов штифтов соответствующих колец при переключении замка на новый код открывания, установленные с торца корпуса со стороны замковой накладки блокировочные винты 25, взаимодействующие с торцом примыкающей к их концам упомянутой втулки, и пэобразного вида переключательную вилку 26 с боковыми сторонами 27, имеющих возможность временного расположения в выполненных продольных пазах 28 на наружной поверхности третьей ступени засова и взаимодействия с торцом крайнего кольца кодового элемента при переключении замка на новый код открывания, причем корпус и замковая накладка в закрытом состоянии замка сочленены между собой, например, по полуокружности с помощью пазов и зубьев 29, а одна из канавок 30 на наружной поверхности кодовых барабанов выполнена прямоугольного профиля. Замок работает следующим образом. При открывании замка на корпусе 1 поднимают вверх крышку 6 и вращением в его окне 3 кодовых барабанов 15 набирают код открывания замка, ранее установленный в нем по правилу, приведенному ниже в настоящем описании. В результате этого концы штифтов 14, расположенные в канавках 11 засова, установятся напротив его продольного паза 10. Достигнутое положение концов штифтов позволяет с помощью ручки 9 выдвижение засова из корпуса до упора. При этом из замковой накладки 4 и ее отверстия 5 выйдет хвостовик 8 засова. Выдвижение засова из корпуса ограничивается перемещением наружного конца управляющего винта 19, установленного на его третьей ступени, размером длины продольного паза 20, имеющегося на тыльной стороне корпуса. Далее движением двери на себя производят рассоединение корпуса и замковой накладки, связанных между собой против продольного отжатия друг от друга пазами и зубьями 29. В таком положении замок считается открытым. Его откидная крышка автоматически отпускается и временно скрывает код открывания замка от постороннего наблюдателя. При закрывании замка производят действия в обратном порядке. Первоначально движением двери от себя производят совмещение корпуса с замковой накладкой, а затем задвигают с помощью ручки засов в корпус до упора. Далее вращением кодовых барабанов снизу вверх или сверху вниз до упора скрывают код открывания замка. При этом в окне корпуса на кодовых барабанах будет виден код 0000 благодаря наличию на их наружной поверхности в заданном месте прямоугольного вида разделительной канавки 30. Это достигается тем, что концы лепестков пружины 17 упираются во встречную радиальную сторону прямоугольных канавок кодовых барабанов. Такая возможность для владельца замка обеспечивается установкой пластинчатой пружины на одной или другой части корпуса. Другие разделительные канавки на наружной поверхности кодовых барабанов взаимодействуют с лепестками пластинчатой пружины при наборе кода открывания замка и обеспечивают их необходимую фиксацию на каждой позиции кода разряда. С позиции скрытого кода 0000 на кодовых барабанах удобно набирать код открывания замка в случае недостаточной освещенности. Это достигается тем, что каждый поворот любого кодового барабана на другую позицию кода создает толчок пальцу руки при входе загиба лепестка пружины в его 6 6448 1 разделительную канавку. Считая толчки пальцу руки, набирают код открывания замка. Засов в замке может также находиться в выдвинутом состоянии из корпуса в замкнутом положении, а кодовые барабаны должны быть установлены в состояние 0000 или другой код, отличный от кода открывания замка. Замкнутое положение засова используют на случай оставления двери объекта без присмотра или необходимости ее полного и частого открывания-закрывания. Эта возможность в замке обеспечивается наличием на конце второй ступени засова со стороны хвостовика дополнительной кольцевой канавки, расположенной под втулкой. Установка в замке нового кода открывания. Первоначально по вышеуказанному правилу открывают замок. Далее на торцекорпуса со стороны замковой накладки при открытой двери вывинчивают на необходимое число оборотов блокировочные винты 25, а затем с помощью ручки задвигают засов в корпус до упора. После этого вставляют переключательную вилку 26 боковыми сторонами 27 с наружного торца корпуса в имеющиеся на третьей ступени засова пазы 28 и задвигают ее в корпус до упора. При этом перемещение переключательной вилки в корпус замка должно произойти на заданную величину, например на половину размера ширины кодового барабана. В результате этого внутренние кольца 13 сместятся относительно своих кодовых барабанов и сдвинут в кольцевом уступе 21 корпуса втулку 22 до упора. При этом одни концы штифтов 14 выйдут из кольцевых канавок 11 засова и войдут в его паз 10, а другие - выйдут из радиальных пазов 24 кодовых барабанов, освободив их от взаимодействия с кольцами. Далее вращением кодовых барабанов изменяют положение их радиальных пазов относительно концов штифтов своих колец. В результате этого напротив концов соответствующих штифтов установятся другие радиальные пазы кодовых барабанов, что изменяет их радиальное положение относительно своих колец. Новое положение кодовых барабанов относительно своих колец является критерием установки в замке на каждом разряде нового кода открывания замка. Затем извлекают из корпуса замка переключательную вилку и завинчивают блокировочные винты до упора, а потом их поворачивают обратно на необходимый угол для обеспечения свободного вращения кодовых барабанов. В результате завинчивания блокировочных винтов втулка перемещает кольца до упора в кольцевой уступ 18 в корпусе. При этом одни концы штифтов перемещаются обратно в свои кольцевые канавки на засове, а другие - в другие радиальные пазы кодовых барабанов для взаимодействия со своими кольцами. Кроме того, наличие на втулке наружного кольцевого уступа 23 обеспечивает необходимое сближение кодовых барабанов и смещение в них своих колец на глубину уступа в корпусе. Этим обеспечивается невозможность вставления между кодовыми барабанами плоского щупа в стык их колец с целью ускоренного подбора кода открывания замка. В результате произведенных действий замок считается установленным на новый код открывания. Если после установки замка на новый код открывания засов не перемещается в корпусе из одного крайнего положения в другое на размер, например, ширины кодового барабана, то в замке из-за каких-то ошибочных действий его владельца был установлен неопределенный код (но это невозможно). В этом случае со стороны торца корпуса от замковой накладки в паз 10 засова задвигают специальную пластину до торца его третьей ступени. Затем вращением кодовых барабанов сверху вниз (или наоборот) до упора находят неопределенный код, который будет виден в верхней или нижней части окна корпуса. Далее повторяют вышеуказанные действия по установке замка на новый код открывания. Повышение надежности предлагаемого замка при установке в нем нового кода открывания обеспечено тем, что в его состав введена переключательная вилка в виде принадлежности и блокировочные винты. Переключательная вилка обеспечивает прямое воздействие через продольные пазы на третьей ступени засова на торец кольца кодового элемента со стороны его ручки перед установкой замка на новый код открывания. При этом она должна войти в корпус замка, например, на половину размера ширины кодового барабана. Блокировочные винты имеют прямое соприкосновение с торцом втулки, которая перемещает все кольца в ра 7 6448 1 бочее положение после завинчивания указанных винтов. В случае забывчивости владельца замка завернуть блокировочные винты по вышеуказанному правилу, то при закрывании двери корпус замка не сочленится с замковой накладкой из-за выступающих их головок. Это является техническим контролем правильности окончания установки в замке нового кода открывания. Выполненный общий паз на первой и второй ступенях засова с помощью пластины, являющейся принадлежностью замка, обеспечивает возможность (являются средством) определения установленного в замке неопределенного кода открывания. Кроме того, в закрытом состоянии замка торец второй ступени засова контактирует с торцом уступа 21, что исключает повреждение кодового узла при ударах по ручке засова в направлении корпуса. Дополнительным средством повышения надежности замка против взлома является расположение ручки засова в конусном кольцевом уступе (см. фиг. 1), выполненном с наружного торца корпуса. Это исключает возможность захвата ручки инструментами с целью извлечения засова из корпуса замка, находящегося в замкнутом состоянии. В целях повышения секретности кода открывания замка на торцах кольцевых канавок с обеих сторон на второй ступени засова выполнены радиальные лунки с различными смещениями вдоль его осевой линии. В связи с этим при попытке выдвижения (утопления) засова из корпуса (в корпус) при не набранном коде открывания замка, некоторые концы штифтов колец кодовых барабанов частично войдут в паз, если совпал код открывания, и в радиальные лунки его второй ступени. В указанных положениях засова исключается возможность вращения кодовых барабанов злоумышленником с целью подбора кода открывания замка. Кроме того, соотношение диаметра штифтов, ширины паза на засове, радиуса лунок и их различных смещений вдоль осевой линии засова выбрано таким, чтобы кодовые барабаны как стоящие,так и не стоящие на коде открывания замка при попытке их вращения имели примерно одинаковый радиальный люфт. Это техническое решение обеспечивает высокую секретность кода открывания предлагаемого замка. Причем продольный паз 10 на засове может быть выполнен от радиальной осевой линии управляющего винта 19 от одного замка к другому под дискретным углом, равным целому числу радиальных углов между радиальными пазами 24 кодовых барабанов. Это техническое решение также повышает секретность кода открывания замка в случае сверления или разрезания по частям кодовых барабанов злоумышленником,так как ему не будет известно на каком радиальном угле от управляющего винта выполнен продольный паз на засове. При этом в зависимости от конкретного объекта применения замка штифты могут быть выполнены как прямые, так и с буртиком с внутренней стороны кольца с целью исключения их изъятия из колец в наружном направлении при разрезании по частям кодовых барабанов. Причем корпус и засов могут быть снабжены средством фиксации засова в одном из положений для позиции кода открывания замка, соответствующей определенному радиальному пазу 24 кодовых барабанов. Таким средством, например, может быть выполненная на третьей ступени засова кольцевая канавка с продольными пазами, равными длине паза на корпусе, на ее окружной поверхности и установленный с тыльной стороны корпуса управляющий винт с внутренней пружиной, контактирующей с запрессованным на его конце шариком для взаимодействия с указанными продольными пазами с целью обеспечения фиксации засова в соответствующем радиальном положении. Применение кодового замка на дверях вышеуказанных объектов создает важное преимущество. Оно состоит в том, что при утере или похищении ключей владелец объекта вынужден немедленно заменить замки, опасаясь проникновения в объект злоумышленника. В целях исключения такой ситуации на двери, например, квартиры или гаража необходимо установить в качестве второго замка кодовый замок. В этом случае при утере или похищении ключей объект не будет открыт злоумышленником, так как ему неизвестен код открывания кодового замка. При этом владелец замка может периодически устанавливать в нем новый код открывания в течение 1-2 минут, не покупая новый замок. В замкнутом состоянии замка корпус с накладкой соединены пазами и зубьями, что исключает возможность их продольного разъединения и обеспечивает удержание двух 8 6448 1 половин двери даже при открытых шпингалетах. В отличии от ключевых замков, предлагаемый замок невозможно повредить малыми средствами, например заталкиванием металлических отрезков и заливкой клея в кодовый узел. Корпус предлагаемого замка может быть также выполнен с возможностью его размещения внутри двери с соответствующей ему замковой накладкой или без нее. В последнем случае настоящий замок используют в качестве первого замка в сочетании с ключевым замком, управляющим дополнительными ригелями двери. В таком качестве применения предлагаемый замок может использоваться для блокировки любыми концами засова указанных ригелей двери в случае открывания ключевого замка любым способом. Изготовленные опытные образцы предлагаемого замка с учетом всех вышеуказанных технических решений дали положительный технический результат в опытной эксплуатации. Таким образом из вышеизложенных сведений видно, что в предлагаемом замке при его осуществлении и использовании будет достигнут заявленный технический результат. Источник информации 1. А.с. СССР 1.438.288, МПК Е 05 В 37/02, 1989. 2. Патент СССР 1.704.640, МПК Е 05 В 37/02, 1991. Национальный центр интеллектуальной собственности. 9 220034, г. Минск, ул. Козлова, 20.
