Микроскоп сравнения (варианты)

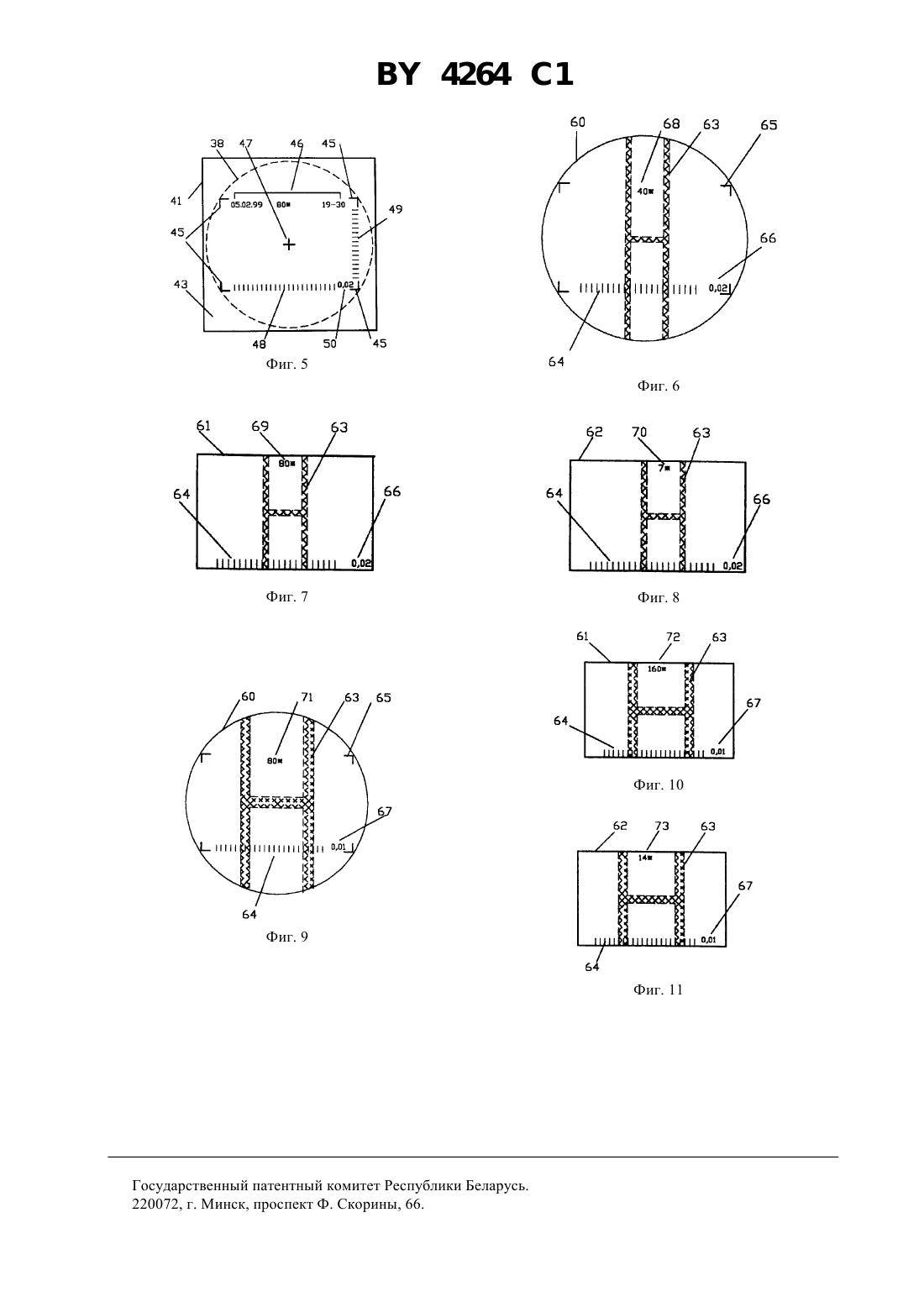

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное обществоПеленг(57) 1. Микроскоп сравнения, содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, блок совмещения полей изображений и блок наблюдения и регистрации, включающий объектив, переключающее зеркало, визуальный, телевизионный и фотографический каналы, отличающийся тем, что в него введены блок формирования информационных данных, включающий источник света, жидкокристаллический дисплей с блоком управления и полупрозрачное зеркало, блок хранения информационных данных, датчик положения устройства изменения увеличения и датчик положения переключающего зеркала, причем полупрозрачное зеркало блока формирования информационных данных установлено под углом к оптической оси между блоком совмещения полей изображений и блоком наблюдения и регистрации,жидкокристаллический дисплей расположен в фокальной плоскости объектива блока наблюдения и регистрации, устройства изменения увеличения обеих ветвей сравнения кинематически связаны, а введенные датчики положений через блок хранения информационных данных электрически связаны с блоком управления жидкокристаллическим дисплеем. 4264 1 2. Микроскоп по п. 1, отличающийся тем, что в качестве жидкокристаллического дисплея использован дисплей, выполненный в виде сэндвича из двух скрещенных поляризаторов с нанесенными на них прозрачными электродами и слоя нематического жидкого кристалла между ними, причем электроды, нанесенные на один из поляризаторов, включают элементы, выполненные в виде четырех Г-образных линий, ограничивающих контур прямоугольника, равного полю зрения телевизионного или фотографического каналов в пространстве предметов блока наблюдения и регистрации, перекрестия в центре контура прямоугольника, ряда семисегментных знакомест, расположенных вдоль одной из больших сторон прямоугольника, ряда штрихов,равномерно расположенных вдоль второй большей стороны контура прямоугольника, ряда штрихов, равномерно расположенных вдоль одной из меньших сторон контура прямоугольника, и трех семисегментных знакомест, расположенных между рядами штрихов. 3. Микроскоп сравнения, содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, блок совмещения полей изображений и блок наблюдения и регистрации, включающий объектив, переключающее зеркало, визуальный, телевизионный и фотографический каналы, отличающийся тем, что в него введены блок формирования информационных данных, включающий источник света, жидкокристаллический дисплей с блоком управления, объектив и полупрозрачное зеркало, блок хранения информационных данных, датчик положения устройства изменения увеличения и датчик положения переключающего зеркала, причем полупрозрачное зеркало блока формирования информационных данных установлено под углом к оптической оси между объективом и переключающим зеркалом блока наблюдения и регистрации, жидкокристаллический дисплей установлен в фокальной плоскости объектива блока формирования информационных данных, устройства изменения увеличений обеих ветвей сравнения кинематически связаны, а введенные датчики положений через блок хранения информационных данных электрически связаны с блоком управления жидкокристаллическим дисплеем. 4. Микроскоп по п. 3, отличающийся тем, что в качестве жидкокристаллического дисплея использован дисплей, выполненный в виде сэндвича из двух скрещенных поляризаторов с нанесенными на них прозрачными электродами и слоя нематического жидкого кристалла между ними, причем электроды, нанесенные на один из поляризаторов, включают элементы, выполненные в виде четырех Г-образных линий,ограничивающих контур прямоугольника, подобного полю зрения телевизионного или фотографического каналов, перекрестия в центре контура прямоугольника, ряда семисегментных знакомест, расположенных вдоль одной из больших сторон контура прямоугольника, ряда штрихов, равномерно расположенных вдоль второй большей стороны контура прямоугольника, ряда штрихов, равномерно расположенных вдоль одной из меньших сторон контура прямоугольника, и трех семисегментных знакомест, расположенных между рядами штрихов, причем большая сторона контура прямоугольника выполнена удовлетворяющей соотношению, где д - длина большей стороны контура прямоугольника на дисплее п - длина большей стороны прямоугольника, равного полю зрения телевизионного или фотографического каналов в пространстве предметов блока наблюдения и регистрации, т.е. в фокальной плоскости его объектива од - фокусное расстояние объектива, в фокальной плоскости которого расположен дисплей 1 - фокусное расстояние объектива блока наблюдения и регистрации. Изобретение относится к оптическому приборостроению и может быть использовано при сравнительном анализе объектов, в частности для идентификационных исследований в области криминалистики. Известен микроскоп сравнения содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, ветвь наблюдения и регистрации и расположенный между ними блок совмещения полей изображения, включающий разделительную призму. Работа микроскопа сравнения основана на формировании обеими ветвями сравнения промежуточных изображений объектов в плоскости разделительной призмы. При этом при перемещении разделительной призмы вдоль линии, соединяющей оси ветвей сравнения, наблюдают и регистрируют в крайних положениях изображение объекта, формируемое либо первой, 2 4264 1 либо второй ветвью сравнения, а в промежуточных положениях - части изображений, формируемые обеими ветвями сравнения 1. Недостатком известного микроскопа сравнения является отсутствие при наблюдении и регистрации изображений информационных данных, например, об увеличении изображения объекта, его линейных размерах,о дате проведения исследований и т.п. Наиболее близким техническим решением к заявляемому является микроскоп сравнения, содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, блок совмещения полей изображений и блок наблюдения и регистрации, включающий объектив, переключающее зеркало, визуальный, телевизионный и фотографический каналы. Работа микроскопа сравнения основана на формировании обеими ветвями сравнения промежуточных изображений объектов в блоке совмещения полей изображений в плоскости, совмещенной с плоскостью предметов блока наблюдения и регистрации. При этом при перемещении блока совмещения полей изображений вдоль линии, соединяющей оси ветвей сравнения,наблюдают и регистрируют в крайних положениях блока совмещения полей изображений изображение объекта, формируемое либо первой, либо второй ветвью сравнения, а в промежуточных положениях - части изображений, формируемые обеими ветвями сравнения. Причем перемещение блока совмещения полей изображений в направлении, перпендикулярном первому перемещению, позволяет наблюдать и регистрировать наложенные друг на друга изображения первой и второй ветвей сравнения 2. Недостатком данного микроскопа сравнения также является отсутствие при наблюдении и регистрации изображений информационных данных, например, об увеличении изображения объекта, его линейных размерах, о дате проведения исследований и т.п. В основу изобретения положена задача создания микроскопа сравнения, обеспечивающего возможность формирования в поле зрения всех каналов блока наблюдения и регистрации, как изображения исследуемых объектов, так и по выбору оператора, те или иные информационные данные. Сущность изобретения по первому варианту заключается в том, что в микроскоп сравнения, содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, блок совмещения полей изображений и блок наблюдения и регистрации, включающий объектив, переключающее зеркало, визуальный, телевизионный и фотографический каналы, введены блок формирования информационных данных,включающий источник света,жидкокристаллический дисплей с блоком управления и полупрозрачное зеркало, блок хранения информационных данных, датчик положения устройства изменения увеличения и датчик положения переключающего зеркала,причем полупрозрачное зеркало блока формирования информационных данных установлено под углом к оптической оси между блоком совмещения полей изображений и блоком наблюдения и регистрации, жидкокристаллический дисплей расположен в фокальной плоскости объектива блока наблюдения и регистрации,устройства изменения увеличений обеих ветвей сравнения кинематически связаны, а введенные датчики положений через блок хранения информационных данных электрически связаны с блоком управления жидкокристаллическим дисплеем. В микроскопе сравнения по первому варианту в качестве жидкокристаллического дисплея использован дисплей, выполненный в виде сэндвича из двух скрещенных поляризаторов с нанесенными на них прозрачными электродами и слоя нематического жидкого кристалла между ними, причем электроды, нанесенные на один из поляризаторов включают элементы выполненные в виде четырех Г-образных линий,ограничивающих контур прямоугольника, равного полю зрения телевизионного или фотографического каналов в пространстве предметов блока наблюдения и регистрации, перекрестия в центре контура прямоугольника, ряда семисегментных знакомест, расположенных вдоль одной из больших сторон контура прямоугольника, ряда штрихов, равномерно расположенных вдоль второй большей стороны контура прямоугольника, ряда штрихов, равномерно расположенных вдоль одной из меньших сторон контура прямоугольника, и трех семисегментных знакомест, расположенных между рядами штрихов. Сущность изобретения по второму варианту заключается в том, что в микроскоп сравнения, содержащий две ветви сравнения, каждая из которых включает устройство изменения увеличения, блок совмещения полей изображений и блок наблюдения и регистрации, включающий объектив, переключающее зеркало, визуальный, телевизионный и фотографический каналы, введены блок формирования информационных данных,включающий источник света, жидкокристаллический дисплей с блоком управления, объектив и полупрозрачное зеркало, блок хранения информационных данных, датчик положения устройства изменения увеличений и датчик положения переключающего зеркала, причем полупрозрачное зеркало блока формирования информационных данных установлено под углом на оптической оси между объективом и переключающим зеркалом блока наблюдения и регистрации, жидкокристаллический дисплей установлен в фокальной плоскости объектива блока формирования информационных данных, устройства изменения увеличений обеих ветвей сравнения кинематически связаны, а введенные датчики положений через блок хранения информационных данных электрически связаны с блоком управления жидкокристаллическим дисплеем. 3 4264 1 В микроскопе сравнения по второму варианту, в качестве жидкокристаллического дисплея использован дисплей, выполненный в виде сэндвича из двух скрещенных поляризаторов с нанесенными на них прозрачными электродами и слоя нематического жидкого кристалла между ними, причем электроды, нанесенные на один из поляризаторов, включают элементы, выполненные в виде четырех Г-образных линий,ограничивающих контур прямоугольника подобного полю зрения телевизионного или фотографического каналов, перекрестия в центре контура прямоугольника, ряда семисегментных знакомест, расположенных вдоль одной из больших сторон контура прямоугольника, ряда штрихов, равномерно расположенных вдоль второй большей стороны контура прямоугольника, ряда штрихов, равномерно расположенных вдоль одной из меньших сторон контура прямоугольника, и трех семисегментных знакомест, расположенных между рядами штрихов, причем большая сторона контура прямоугольника выполнена удовлетворяющей соотношению где д - длина большей стороны контура прямоугольника на дисплее п - длина большей стороны прямоугольника, равного полю зрения телевизионного или фотографического каналов в пространстве предметов блока наблюдения и регистрации, т.е. в фокальной плоскости его объектива од - фокусное расстояние объектива, в фокальной плоскости которого расположен дисплей 1 - фокусное расстояние объектива блока наблюдения и регистрации. Введение в микроскоп сравнения по первому варианту блока информационных данных, включающего источник света, жидкокристаллический дисплей с блоком управления и полупрозрачное зеркало, блока хранения информационных данных, датчика положения устройства изменения увеличений и датчика положения переключающего зеркала, выполнение кинематической связи между устройствами изменения увеличения обеих ветвей сравнения и подключение введенных датчиков через блок хранения информации к блоку управления жидкокристаллическим дисплеем позволяет сформировать на нем светящиеся надписи и знаки,отображающие различную информацию, предварительно записанную в блок хранения информации и изменяющуюся в зависимости от положения устройства изменения увеличений ветви сравнения и положения переключающего зеркала блока наблюдения и регистрации. Размещение полупрозрачного зеркала на оптической оси между блоком совмещения полей изображений и блоком наблюдения и регистрации и размещение жидкокристаллического дисплея в фокальной плоскости объектива блока наблюдения и регистрации позволяет в каждом его канале наблюдать и регистрировать изображение объекта контроля и информационные данные, которые в каждом канале могут отличаться друг от друга. Таким образом, указанные отличительные признаки обеспечивают выполнение поставленной задачи. Использование в микроскопе сравнения по первому варианту жидкокристаллического дисплея, выполненного в виде сэндвича из двух скрещенных поляризаторов с нанесенными на них прозрачными электродами и слоя нематического жидкого кристалла между ними позволяет обеспечивать полную непроницаемость дисплея для лучей света при отсутствии электрических потенциалов на электродах и прохождение лучей света в тех местах дисплея, где на электроды подано напряжение, так как в этих местах электрическое поле поворачивает молекулы жидкого кристалла таким образом, что угол поляризации луча света, прошедшего первый поляризатор, изменяется на 90 при прохождении слоя жидкого кристалла и свободно проходит второй поляризатор, скрещенный с первым. Выполнение электродов, нанесенных на один из поляризаторов в виде элементов, включающих четыре Г - образных линии, ограничивающие контур прямоугольника, равного полю зрения телевизионного или фотографического каналов в пространстве предметов блока наблюдения и регистрации, позволяет при наблюдении в визуальном канале изображения контролируемого объекта, подать напряжение на эти электроды и видеть границы изображения, которое будет наблюдаться или регистрироваться в телевизионном или фотографическом каналах. Выполнение электродов в виде перекрестия в центре контура прямоугольника позволяет оператору, наблюдая изображение объекта в визуальном или телевизионном каналах, подать напряжение на эти электроды и по светящемуся перекрестию строго сцентрировать объект контроля на оси ветви сравнения. Выполнение электродов в виде ряда семисегментных знакомест, расположенных вдоль одной из больших сторон контура прямоугольника, позволяет формировать на этих электродах цифровую или шрифтовую информацию. Выполнение электродов в виде ряда штрихов, равномерно расположенных вдоль большей стороны контура прямоугольника и вдоль меньшей его стороны, а также в виде трех семисегментных знакомест, расположенных между рядами штрихов, позволяет измерять линейные размеры объектов контроля, используя светящиеся штрихи, как шкалы, цена деления которых изменяется при смене увеличения и индицируется на трех семисегментных знакоместах. При этом указанное расположение электродов позволяет формировать в каждом канале блока наблюдения и регистрации информационные данные, расположение которых не мешает восприятию изображения контроли 4 4264 1 руемого объекта, т.е. одновременно с решением основной цели изобретения дополнительно расширяет функциональные возможности микроскопа сравнения. Выполнение во втором варианте микроскопа сравнения, в отличие от первого, блока формирования информационных данных со своим объективом, размещение в его фокальной плоскости жидкокристаллического дисплея и размещение полупрозрачного зеркала на оптической оси между объективом блока наблюдения и регистрации и переключающим зеркалом позволяет дополнительно к выполнению основной цели изобретения снизить требования к изготовлению полупрозрачного зеркала и юстировке блока формирования информационных данных. Это объясняется тем, что полупрозрачное зеркало размещается в параллельном ходе лучей, а сам блок может быть выполнен в виде готового узла, устанавливаемого в микроскоп сравнения без дополнительных юстировок. Размещение Г-образных прозрачных электродов жидкокристаллического дисплея во втором варианте микроскопа сравнения, в отличие от первого, удовлетворяющим соотношению (1), позволяет дополнительно к выполнению основной цели изобретения снизить требования к технологии нанесения (вакуумного напыления) малогабаритных прозрачных электродов, так как для увеличения длины (д) большей стороны контура прямоугольника на дисплее, а значит, и для увеличения габаритов других формирующих информацию электродов, достаточно увеличить фокусное расстояние (од) объектива блока формирования информационных данных. Сущность изобретения поясняется схемами приведенными на фиг. 1-11. На фиг. 1 изображена схема микроскопа сравнения по первому варианту. На фиг. 2 - второй вариант микроскопа сравнения. На фиг. 3 схема расположения светоделительных участков в блоке совмещения полей (вид А, фиг. 1, 2). На фиг. 4 и 5 схемы выполнения жидкокристаллического дисплея. На фиг. 6 -11 - примеры наблюдаемых и регистрируемых изображений. Микроскоп сравнения содержит первую ветвь сравнения 1, состоящую из последовательно расположенных объектива 2, устройства 3 изменения увеличения, выполненного, например, в виде сменных телескопических систем Галилея, отклоняющего зеркала 4 и объектива 5. Параллельно первой ветви 1 сравнения расположена вторая ветвь 6 сравнения, состоящая из тех же элементов. Устройства 3 изменения увеличений в обеих ветвях сравнения кинематически связаны между собой с передаточным отношением 11 и содержат датчик 7 положения. В фокальных плоскостях объективов 2 в обеих ветвях сравнения расположены предметные столики, соответственно 8 и 9. Микроскоп сравнения содержит также блок 10 наблюдения и регистрации, состоящий из объектива 11, переключающего зеркала 12, имеющего три фиксированных положения и датчик положения 13, и установленные по ходу лучей от переключающего зеркала 12 в каждом его фиксированном положении соответственно визуальный канал 14, содержащий объектив 15 и бинокулярную систему 16,телевизионный канал 17, содержащий объектив 18 и телекамеру 19, и фотографический канал 20, содержащий объектив 21 и фотокамеру 22. Между ветвями 1 и 6 сравнения и блоком 10 наблюдения и регистрации расположен блок 23 совмещения полей изображений, состоящий из прямоугольной призмы 24 с отражающими гранями 25 и 26, установленными под углом к оптической оси соответственно ветвей 1 и 6 сравнения, склеенной по грани 26 с прямоугольной призмой 27. В блок 23 входит также разделительная призма 28, образованная призмами 29 и 30 с общей светоделительной гранью 31, наклонной к оптической оси блока 10 наблюдения и регистрации и параллельной грани 25 призмы 24. Призма 30 выполнена в виде ромб-призмы, светоделительная грань 31 которой содержит, как минимум, три участка. Первый участок 32 выполнен в виде полупрозрачного зеркала (фиг. 3), второй участок 33 - с зеркально отражающей и третий участок 34 - с прозрачной для света поверхностями. Линия раздела 35 участков 33 и 34 перпендикулярна плоскости главного сечения разделительной призмы 28, которая установлена с возможностью линейного перемещения по направлению Х между ветвями 1 и 6, и с возможностью перемещения в два фиксированных положения 36 и 37 вдоль плоскости главного сечения по направлению У. На фиг. 3 показано расположение поля зрения 38 бинокуляра 16 блока 10 в первом фиксированном положении 36 разделительной призмы 28 и во втором фиксированном положении 37. Поле зрения телевизионного 17 или фотографического 20 каналов блока 10 (на фиг. 3 не показано) представляет собой прямоугольник вписанный в окружность 38 поля зрения бинокуляра 16. Кроме того, линия раздела 35 совмещена с плоскостями изображений ветвей 1 и 6. Микроскоп сравнения содержит также блок 39 формирования информационных данных, состоящий из источника света 40, жидкокристаллического дисплея 41, выполненного в виде сэндвича из двух скрещенных поляризаторов 42 и 43 (фиг. 4 и 5), с нанесенными на них прозрачными электродами. Прозрачный электрод 44 нанесен на всю поверхность поляризатора 42. Прозрачные электроды, нанесенные на поляризатор 43, включают элементы, выполненные в виде четырех Г-образных линий 45, ограничивающих контур прямоугольника, ряда 46 семисегментных знакомест,расположенных вдоль одной из больших сторон (на фиг. 5 верхней) контура прямоугольника, перекрестия 47 в центре контура прямоугольника, ряда штрихов 48, равномерно расположенных вдоль второй большой стороны контура прямоугольника, ряда штрихов 49, равномерно расположенных вдоль одной из меньших сто 5 4264 1 рон (на фиг. 5 правой) контура прямоугольника, и трех семисегментных знакомест 50, расположенных между рядами штрихов 48 и 49. Между скрещенными поляризаторами 42 и 43 помещен нематический жидкий кристалл 51. Для герметизации дисплея 41 между поляризаторами 42 и 43 закреплены прокладки 52. Блок 39 содержит также блок управления 53, выходы которого подключены к электродам 44-50 дисплея 41, и полупрозрачное зеркало 54, выполненное на гипотенузной грани куб-призмы 55. В первом варианте микроскопа (фиг. 1) полупрозрачное зеркало 54 установлено под углом на оптической оси между блоком 23 совмещения полей изображений и блоком 10 наблюдения и регистрации. Жидкокристаллический дисплей 41 расположен в фокальной плоскости объектива 11 блока 10, а его прозрачные электроды 45 расположены так, что образуют контур прямоугольника, равного полю зрения телевизионного 17 или фотографического 20 каналов в пространстве предметов блока 10. Во втором варианте микроскопа сравнения (фиг. 2) блок 39 содержит дополнительно объектив 56, полупрозрачное зеркало 54 установлено под углом на оптической оси между объективом 11 и переключающим зеркалом 12 блока 10, жидкокристаллический дисплей 41 расположен в фокальной плоскости объектива 56 блока 39, а его прозрачные электроды 45 расположены так, что образуют контур прямоугольника, большая сторона которого выполнена удовлетворяющей соотношению (1). Микроскоп сравнения содержит также блок 57 хранения информационных данных, панель 58 управления и монитор 59. Ко входам блока 57 подключены датчики 7 и 13 положения и панель 58 управления, к выходам осветитель 40 и блок 53 управления жидкокристаллическим дисплеем 41. Блок 57 содержит информационные данные о значениях увеличения микроскопа и соответственно о ценах деления шкалы, формируемой прозрачными электродами 48 и 49 дисплея 41, при всех положениях устройства 3 изменения увеличений и переключающего зеркала 12, и энергонезависимый таймер. Монитор 59 подключен к выходу телекамеры 19. На фиг. 6 -11 показаны поля 60, 61 и 62 изображений соответственно в бинокулярной системе 16, на экране монитора 59 и на моментальном снимке фотокамеры 22. Поля 60-62 изображений содержат изображение 63 контролируемого объекта и изображения 64, 65, а также 66, 67 и 68-73, сформированные прозрачными электродами соответственно 48, 45, 50 и 46. Работа микроскопа сравнения осуществляется следующим образом. Изображения объектов сравнения, например денежных знаков, подлинника и анализируемого, расположенных на предметных столиках соответственно 8 и 9, формируются оптическими системами ветвей 1 и 6 сравнения на светоделительной грани 31 разделительной призмы 28 блока 23 в пересекающихся плоскостях,совпадающих с фокальной плоскостью объектива 11 блока 10 наблюдения и регистрации. При положении разделительной призмы 28 в первом фиксированном положении 36 (см. фиг. 3) в поле зрения 38 блока 10 введены второй участок 33 с зеркально отражающей и третий участок 34 с прозрачной для света поверхностями светоделительной грани 31. Т.е. в поле зрения 38 формируется составное изображение, слева от линии 35 - левая часть изображения подлинника, формируемого ветвью 1, справа - правая часть изображения исследуемой купюры, формируемого ветвью 6. При последовательном перемещении разделительной призмы 28 влево по направлению Х все большую часть поля зрения 38 будет занимать изображение исследуемой купюры, а при перемещении вправо - изображение подлинника. В крайних положениях - либо только изображение подлинника, либо только изображение исследуемой купюры. При перемещении разделительной призмы 28 во второе фиксированное положение 37 в поле зрения 38 вводится первый участок 32 светоделительной грани 31, выполненный в виде полупрозрачного зеркала. В этом случае в поле зрения 38 формируются наложенные друг на друга изображения подлинника и исследуемой купюры. В первом варианте микроскопа сравнения (фиг. 1) пучок лучей после разделительной призмы 28 проходит куб-призму 55 блока 39 формирования информационных данных, объектив 11 и параллельным пучком попадает на переключающее зеркало 12. При включенном блоке 39 лучи светящихся элементов жидкокристаллического дисплея 41 отражаются от полупрозрачного зеркала 54, проходят объектив 11 и также параллельным пучком попадают на зеркало 12. При этом светящиеся элементы дисплея 41 (см. фиг. 4 и 5) формируются следующим образом. Лучи от источника света 40 проходят первый поляризатор 42 и прозрачный электрод 44, линейно поляризуются, проходят нематический жидкий кристалл 51, не изменяя угла поляризации, и полностью задерживаются вторым поляризатором 43, плоскость поляризации которого повернута на 90 (скрещена) относительно первого поляризатора 42. При создании электрического поля между электродом 44 и каким-нибудь из электродов 45-50 оси молекул жидкого кристалла 51 в этих местах разворачиваются определенным образом и поворачивают на 90 угол поляризации проходящих через кристалл 51 линейно поляризованных лучей, которые проходят второй поляризатор 43 и формируют светящиеся элементы на дисплее 41. Во втором варианте микроскопа сравнения (фиг. 2) лучи после разделительной призмы 28 проходят объектив 11, параллельным пучком проходят куб-призму 55 блока 39 и попадают на переключающее зеркало 12. При включенном блоке 39 лучи светящихся элементов жидкокристаллического дисплея 41 проходят объектив 56, параллельным пучком отражаются от полупрозрачного зеркала 54 и также попадают на зеркало 12. 6 4264 1 После этого в обоих вариантах микроскопа сравнения при установке зеркала 12 в положение, показанное на фиг. 1 и 2 сплошной линией, пучки лучей направляются в телевизионный канал 17 блока 10, где объективом 18 формируются изображения подлинника, исследуемой купюры и информационных данных на фотоприемной площадке телекамеры 19, которые рассматриваются на экране монитора 59. При установке зеркала 12 в положение, показанное пунктирной линией, пересекающей ось объектива 15, лучи направляются в визуальный канал 14, и формируемые объективом 15 изображения рассматриваются через окуляры бинокулярной системы 16. При установке зеркала 12 в положение, показанное пунктирной линией, не пересекающей оптическую ось, пучки лучей направляются в фотографический канал 20, где объективом 21 формируются изображения в плоскости фотоматериала фотокамеры 22. Включение тех или иных информационных данных осуществляется при помощи панели 58, управляющий сигнал которой поступает в блок 57 хранения информационных данных, который по сигналам от датчиков 7 и 13 положения подает на блок 53 управления дисплеем 41 определенным образом кодированный сигнал и включает осветитель 40 блока 39. По сигналу блока 57 блок 53 подключает соответствующие сигналу электроды 45-50. При этом, например, при переключении зеркала 12 на визуальный канал 14 и включении на панели 58 электродов 45, части электродов 46, формирующих значение увеличения, электродов 48 и 50 и переведении устройства 3 на видимое в бинокуляре 16 увеличение 40 х, поле 60 его изображения будет выглядеть как на фиг. 6. При переключении затем зеркала 12 на телевизионный канал 17 датчик 13 посылает сигнал в блок 57 хранения информационных данных, который соответствующим образом изменяет кодированный сигнал, подаваемый на блок 53 управления жидкокристаллическим дисплеем 41. В поле изображения 61 (фиг. 7) монитора 59 изменяются информационные данные 69 об увеличении. Само поле 61 соответствует части поля 60 изображения бинокуляра 16, ограниченной изображениями 65 электродов 45. Это обеспечивается выполнением электродов 45 в виде Г-образных линий, ограничивающих контур прямоугольника в первом варианте микроскопа сравнения, равного полю зрения телевизионного 17 или фотографического 20 каналов в пространстве предметов блока 10, во втором варианте - выполнением большей стороны контура прямоугольника согласно соотношению (1). Изображение 63 объекта исследований относительно изображения 64 в виде шкалы и изображение 66 в виде цены деления шкалы 64 не изменяются. То же происходит при переключении зеркала 12 на фотографический 20 канал, т.е. изменяются только значение 70 увеличения и поле 62 изображения на фотоснимке (фиг. 8). При переведении устройства 3 изменения увеличения в другое положение датчик 7 посылает сигнал в блок 57, который меняет кодированный сигнал, подаваемый на блок 53. В этом случае (см. фиг. 9-11) в полях 60-62 изображений всех каналов изменяются значения 71-73 увеличений, в обратной к ним пропорции значения 67 цены деления и соотношение размеров изображений 63 объекта и 64 шкалы. Кроме показанных на фиг. 6-11 информационных данных могут при помощи панели 58 включаться на жидкокристаллическом дисплее 41 электрод 47, формирующий изображение светящегося перекрестия по центру полей изображения каналов 14, 17 и 20, электроды 49, формирующие изображения вертикальной шкалы, электроды 46, формирующие, например, текущие значения даты и времени (см. фиг. 5) при помощи таймера блока 57. Причем электроды 45-50 дисплея 41 могут включаться и выключаться при помощи блока 58 в любом сочетании. Таким образом, предлагаемый микроскоп сравнения (его варианты) позволяет рассматривать и регистрировать во всех каналах 14, 17 и 20 блока 10 наблюдения и регистрации как изображения исследуемых объектов, наложенные друг на друга или соединенные в различном сочетании, так и, по выбору оператора, те или иные информационные данные, что позволяет расширить функциональные возможности микроскопа сравнения по отношению к прототипу. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
