Круповейка

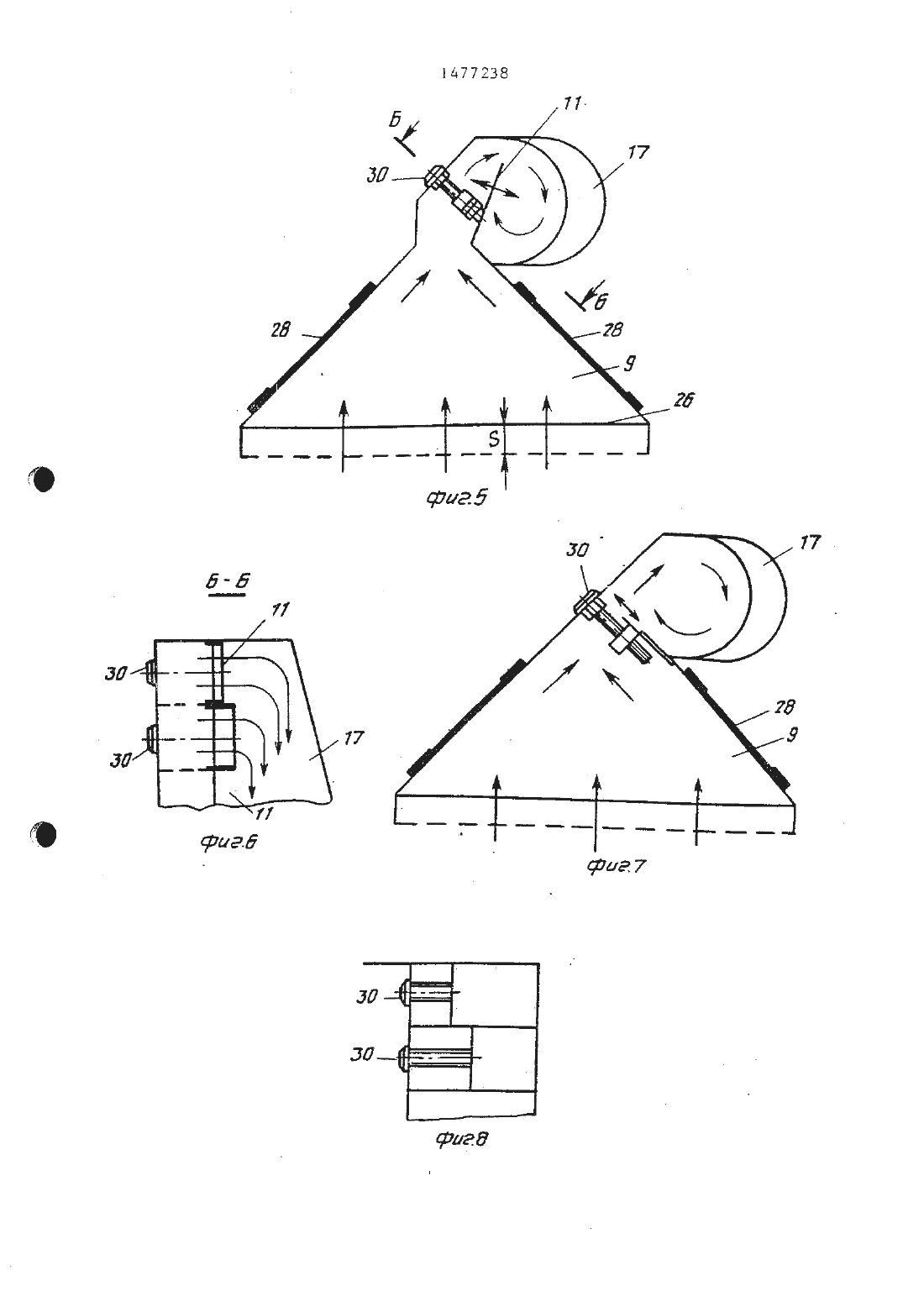

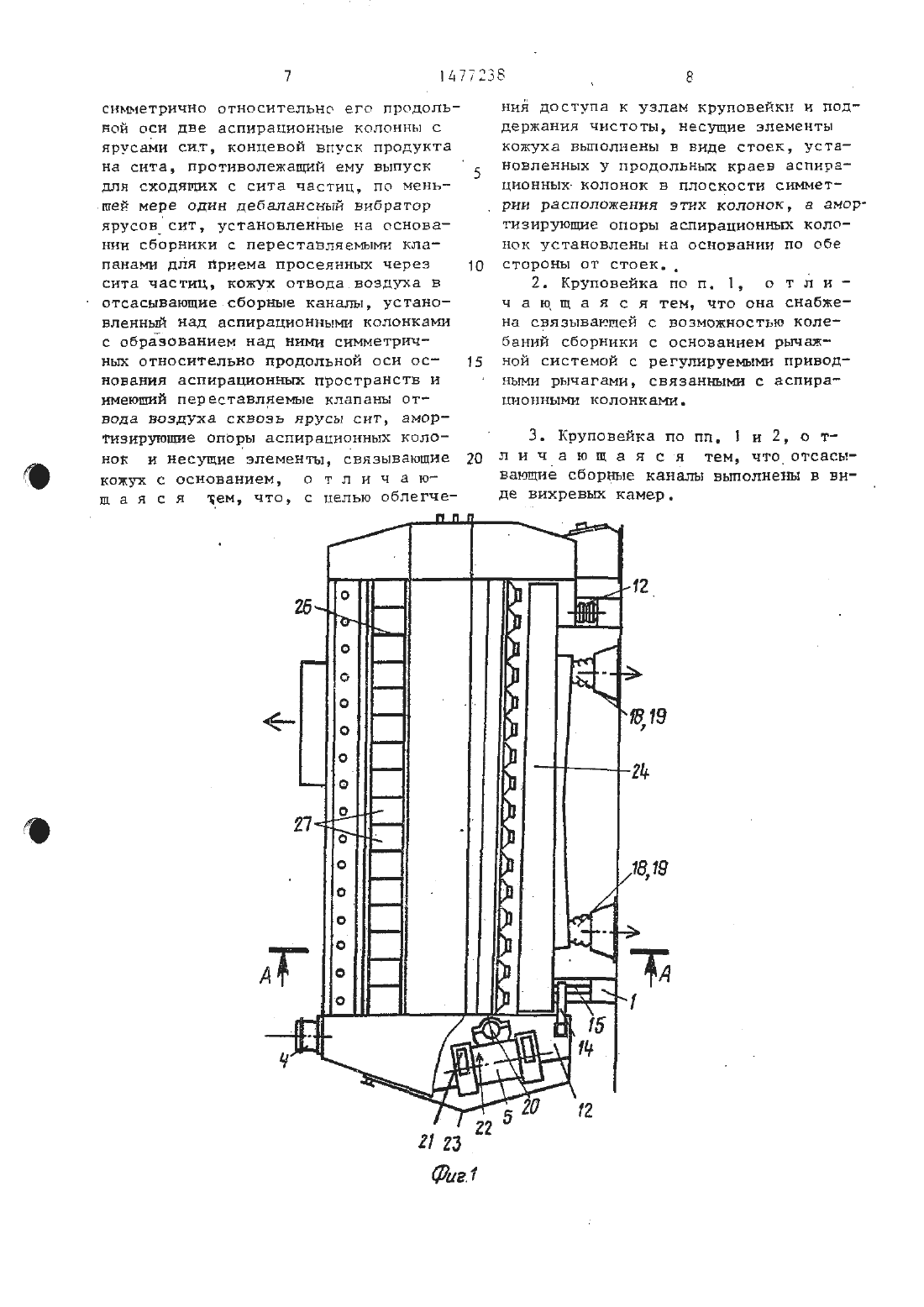

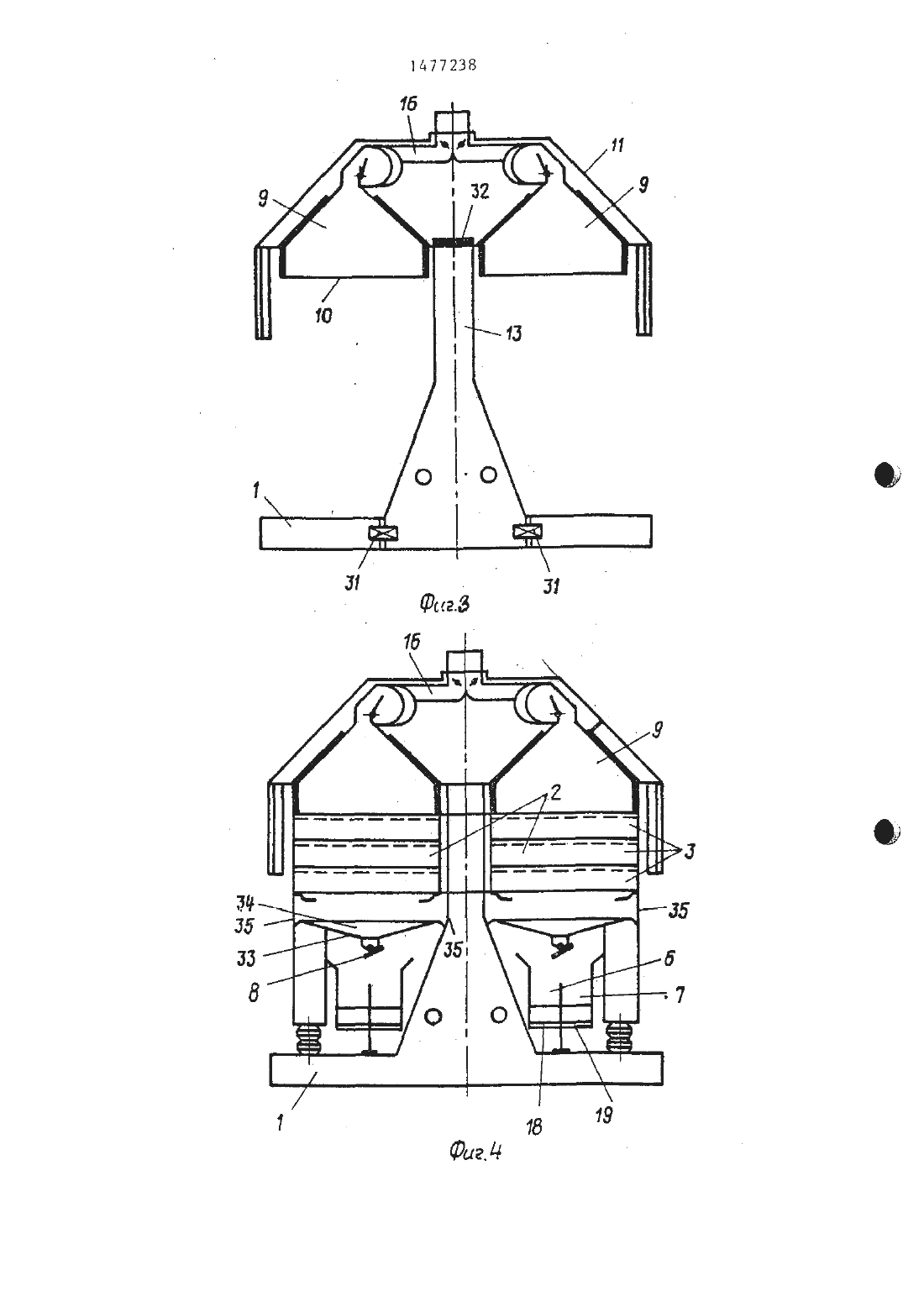

ПЮПСЕЯННЫХ ЧЕРЕЗ СИТЕ 3 ЧЕСТПЦ С переставляемыми клапанами 8. Кожух 10 имеет переставляемые клапаны отвода Воздуха сквозь ярусы сит 3. По обе стороны стоек 13 установлены амортизирующие опоры, связывающие основание 1 с АК 2. Стойки 3 связываютс основанием 1 кожух 10, Под ярусами сит 3 имеется качающийся транспортный желоб сборников 6 и 7. Вибропри вод желоба осуществляется регулируемыми приводными рычагами, связаннымИзобретение относится к специальньш машинам, которые используются почти исключительно в мукомольном производстве. С помощью этих машин 0 СУшествляют сортирование частиц крупки по возможности в большом диапазоне грануляциъдЦелью изобретения является облегЧЕНИЭ доступа к узлам круповейки и поддержание чистоты.На Фиг. 1 представлена круповейка,общий вид на фиг. 2 - разрез АА на ФИГ- З На ФНГ. 3 принципиальная конструкция основания со стойкой и кожухом отвода воздуха на фиг. 4 конструкция согласно фиг. З, дополненная качающимися элементами на ФИГ. 5 - схематическое изображение ЧЕСТИ КОЖУХЕ отвода воздуха, соответСТВУЮШЕЙ Одной аспирационной колонке На ФНГ- 6 - разрез Б-Б на фиг. 5 на ФИГ. 7 - другой вид выполнения узла,изображенного на фиг. 5 на фиг. 8 Узел, иэображенньй на фиг. 7, вид сверху на фиг. 9-10 - варианты свяЗИ качающихся элементов круповейки с рычажной системой на фиг. 11 Схема различньш вариантов передачи Усилия с аспирационной колонки на качающийся транспортный желоб.Круповейка содержит основание 1,над которым Симметрично относительно его продольной оси расположены две аспирационные колонки 2 с ярусами СИТ 3. Для подачи на сита 3 исходноГО Продукта предусмотрен концевой ВПУСК 4. Ему противолежит выпуск дляс АК . В зависимости на которой один рычаг прилагается к другому рычагу, можно выбирать или регулировать ход колебании желоба независимо от кода колебаний АН 2, Образованные кожухом нав АН 2 симметричные относительно продольной оси основания 1 аспирационные ПРОСТРЭН ства 9 имеют суживающиеся кверху формы н разделены щнрмами На 16 отдельных воздухопроводящих камер. 2 э.п. ф-лы 11 ил.ОТ ВЫСОТЫ, 2 сходящих с сита частиц. Для Колебания ярусов сит служит по меньшей мереодин дебалансный вибратор 5. На ос новании установлены сборники 6 и 7 для приема просеянных частиц. Над сборниками установлены переставляемые клапаны 8. Над аспирационным колонками с образованием симметричных относительно продольной оси основания аспирационных пространств 9 установлен кожух 10 отвода воздуха, имеющий переставляемые клапаны 11 отвода воздуха сквозь ярусы сит. Аспирационные колонки связаны соснованием амортизИрУЮщнми опорами 12, а кожух 10 несущими элементами в виде стоек 13, установленных у продольных краев аспирационнык колонок в плоскости симметрии их расположения. Опоры 12 установлены на основании пообе стороны стоек, Устройство снабжено рычажной системой с регулируемыми приводными рычагами 1 д и 15,связанными с аспирационными колонками. Отсасывающие сборные каналы 16 кожуха 10 выполнены с вихревыми камерами 17 на входе. Сборники 6 и 7 имеют два сточных отверстия 18 и 19. Направление качания ярусов сит можно регулировать, поворачивая дебалансньй вибратор На трубчатой поперечной арматуре 26. Интенсивность воэмушаюе Щих сил можно регулировать путем соответствующей настройки дебаланснойВ случае закрепления на поперечной арматуре двух дебалансных вибраторов их подключают электричесв противоположных направлениях, этим взаимно компенсируются боковые Составляющие дебаланса и совершаются абсо- 5 лютно продольные колебания по направлению стрелки 22. Над вибраторами расподожена крьшка 23, которая выполнена как часть качающейся систеы.Под ярусами сит имеется качаюшйся 10 транспортньй желоб 24 сборников, который покоится на каждой концевой стороне на одной опоре (рычаге 15),заделанной в резину. Вибропривдд транспортного желоба 24 ОСУЩЕСТВЛЯ 15 ется посредством рычага 1 д, соединяющего качающуюся концевую опору 2 дс рычагом 15. В зависимости от высо ты, на которой рычаг 14 прилагаетсяк рычагу 15 (эта высота регулирует- 20 ся), можно регулировать ход колеба-1 ний желоба 24 независимо от хода ко тлераний аспирационных колонок 2.Стойки 13 переходят внизУ Через расширение в основание стойки. Соглас- 25 но фиг. 2 стойка 13 немного выступа ет за верхний предел верхнего ситового яруса. Аспирационные пространства 9 имеют сужающиеся кверху фор мы и разделены по всей Ълине ширмами 30 26 на шестнадцать отдельных воздухе-3 проводящих камер 27. Как показано на фиг. 5, ширмы 26 распространяютсядо верхнего ситового яруса, причем расстояние выбирается так, чтобы оно 35 было немного больше, чем максималь ная толщина слоя продукта. Верхние наклонные поверхности кожуха 10 снабжены по всей длине прозрачными окна ми 28 (фиг. 2), благодаря чему с по 40 мощью источника 29 электрического света можно контролировать с наружной стороны устройства характер течения материала под верхним ситовым ярусом. Переставляеме клапаны 11 также мож- 45 но регулировать с помощью кнопки 30На фиг. 3 изображена принципиальная конструкция некачающихся элемен тов устройства, причем на этом чер- 50 теже показаны два примера выполне ния. В одном из вариантов вьшолнения между основанием 1 и стойкой 13 расположен эластичный или упругий эле 55мент 31. В другом варианте эластич ный или упругий элемент 32 расположен между стойкой 13 и кожухом 10. В первом случае стойка 13 вместе с кожухом10 образует демпфирующую колебания массу для некачающихся элементов, во втором только кожух 10 образует демпфирующую колебания массу. Возможно также выполнение стойки 13 в облегченной конструкции и в виде эластичного элемента. Другой вариант выполнения показан на фиг. 2 и 4. Между аспирационной колонкой 2 и сборниками 6, 7 предусмотрено днище 33,опирающееся с возможностью колебания на основание 1 и имеющее по всей длине большое число углублений Зд,нижнюю часть которых можно направлять клапанами 8 для управления отводимым по спускным желобам (фиг. 4) продуктом на внутренний или внешний сборник 6 или 7. Предпочтительно, чтобычислу воздухоотводяшх камер 27. Рабочий воздух протекает через пред.усмотренные с обеих сторон зазоры З.В этом случае введение.воздуха полностью отделено от отвода продукта под днищем 33 и втекающий сбоку воздух способствует отклонению попадающего на днище 33 продукта к его центру, т.е. сосредоточению продукта. Поток продукта направляется на качающйся транспортный желоб 24 и отводится через отверстия 18 и 19.Кроме того, поток продукта может до некоторой степени самоочищаться. В известных устройствах клапаны 8 установлены непосредственно на улавливаюшем устройстве, вследствие чего одна его половина все время перекрыта, так что под ней находятся недоступные места, в которых скапливается грязъ. другое существенное преимущество заключается в том, что просеявшиеся через сито частицы можно очень точно разделить на заданные фракции, так как в продольном направлении нет никаких нарушающих потоков воздуха.При вводе круповейки в эксплуатацию включают вибратор 5, так что аспирационные колонки 2, днище 33 и сборники 6, 7 совершают заданное колебательное движение в продольном направлении, при этом с помощью вихревых камер 17 или аспирацнонного канала достигается незначительное снижение давления в устройстве. В зависимости от желаемого разделения устанавливают на время все клапаны ишиберы. Затем можно подавать продукт через концевой впуск Д. ПродУКТ НЕ медленно попадает на снтовьт ярус. Вследствие вибрационного движения продукта, наклона ситовык ярусов к выпуску для сходящих с сит частиц И пропускания воздуха через ситовые ярусы продукт ведет себя наподобие жидкости. Главной задачей круповейки является просеивание, значит, воздух не должен пропускаться так сильно,чтобы весь слой продукта приподнимался с ситовых ярусов, напротив, в первую очередь, воздух должен разрыхлять продукт и равномерно распределять его по всей поверхности сит, В зависимости от постановки задачи продукт можно фракционировать на крупную, среднюю и мелкую крупки или же на крупку для варки и среднюю крупку и т.д. Во втором случае первые шесть клапанов 8 можно направлять на один, а следующие одиннадцать на другой транспортный желоб. В этом случае оба просеянных материала представляют собой целевые продукты. Сходящий с сит продукт частично подвергается повторному размолу ил измельчению н подается к второй крупо вейке настроенной соответствующим образом.В каждой круповейке следует выбирать соответствующий задаче размер отверстий сит.Для оценки режима работы устройства, а также количества и качества получениыкфракций включается лампочка. Через окна можно наблюдать карактер течения продукта в отдельных камерах 27 по всей длине. Если в одной или нескольких камерах наблюдается состояние наподобие кипящей воды, то в этих камера количество воздуха уменьшают с помощью клапанов 11. В местах скопления продукта количество воздуха увеличивают.Каждый из сборников 6 и 7 имеет ПО два различных сточньт отверстия,К 0 ТОрЫЕ ПО ВЫб 0 рУ МОЖНО ИСПОЛЬЗОВЭТЬ так, чтобы от каждой аспнрациониойколонки получать четыре различные Фракции.На фиг. 7 и 8 изображен предпочтительный вариант выполнения. Вместопереставляемых клапанов 11 НСПОЛЬЗУ ют шиберы, обеспечивающие 5 ОЛЕг ТОЧное регулирование расхода воздуха.При повороте кнопки 30 происходит ПВОПОВЦНОНЗЛЬНОЕ НЭМЕНЕННЕ СЕЧЕНИЯ отверстия. При использовании клапана живое сечение отверстия не изменяется пропорционально повороту кнопки. Различное положение шибера не оказывает влияния на живое сечение отсасываюшего сборного канала (вихревой камеры). На фиг. 9 показано опнрание качающегося узла на систему резиновых шарниров 36, которая является частью рессорной системы 37. Дебалансный вибратор может поворачиваться вокруг оси 20 так, что направление действия сил 38 можно регулировать по выбору, как показано стрелкой 39. Если направление действия сил 38 проходит через центр тяжести 5 качающегося Ула, то достигается равномерное колебание всего пакетного ситового кузова. Если на правление действия сил 38 не проходит через центр тяжести 5, то можно по мере надобности отрегулироватв истинное колебание на выпуске соответственно углу м, а на впуске - соответственно углу Ь.На фиг. 10 и 11 изображен другой вариант вьшолнения. Аспирационная колонка опирается на рессорную систему 37 или стальную пружину дО. Вибратор совершает в основном абсолютно лннейиое колебательное движение.(фиг. 9). желоб 2 д опирается с возможностью колебаний независимо от аспирационной колонки на рычаг(опо ру) 15. концевая опора 12 соединена с рычагом 15 через рычаг 1 д так, что колебательные двиения узла, подпертого с возможностью колебания рессорной системой 37, можно передаватьэтом рычаг 14 можно закрепить на рычаге 15 на различной высоте хха,хе. Этим предоставляется возможность вызывать, исходя из Привода дебалансного вибратора, сильные размахи колебаний сборников 6 и 7. Пакетнй ситовьй кузов совершает для просеивания кратковременное колебательное движение, а транспортный долговременное колебательно-выбрасывающее движение. - Ф 0 р м у л а и з о б р е т ен и я 1. Круповейка, включающая основание, устаиовленные над основаниемсиметрнчно относительно его ПРОДОЛЬной осн две аспирационные колонны с ярусами сит, концевой впуск продукта на сита, противолежащий ему выпуск для сходящих с сита частиц, по мень тшей мере один дебалансный вибраторярусовсит установленные на основании сборники с переставляемыми клапанами для приема просеянных через сита частиц, кожух отвода воздУХа В отсасывающие сборные каналы, установленнй над аспирацноннымы колонками с образованием над ними симметричных относительно продольной осн основания аспирационных пространств и нмеюшй переставлнеые клапаны отвода воздуха сквозь ярусы сит, аМ 0 Р тиэирующне опоры аспирационных колонок и несущие элементы, связывающие кожух с основанием, о т л н ч а юш а я с я тем, Что, с целью облегченив доступа к узлам круповейки и попдержания чистоты, несущие элементы кожуха выполнены в виде стоек, установленных У продольньш краев аспирационных колонок Е плоскости симметрии расположения этих колонок, а амортизирующие опоры аспирационных колонок установлены на основании по обе стороны от стоек.2. Круповейка по п. 1, о т л и ч а щ щ а я с я тем, что она снабжена связывающей с возможностью колебаний сборники с основанием рычажной системой с регулируемм приводными рычагами, связанными с аспирационными колонками.3. Круповейка по пл. и 2, о тл и ча ю Щ а я с я тем, что отсасывающие сборные каналы выполнены в виде вихревых камер.
