Буровое долото

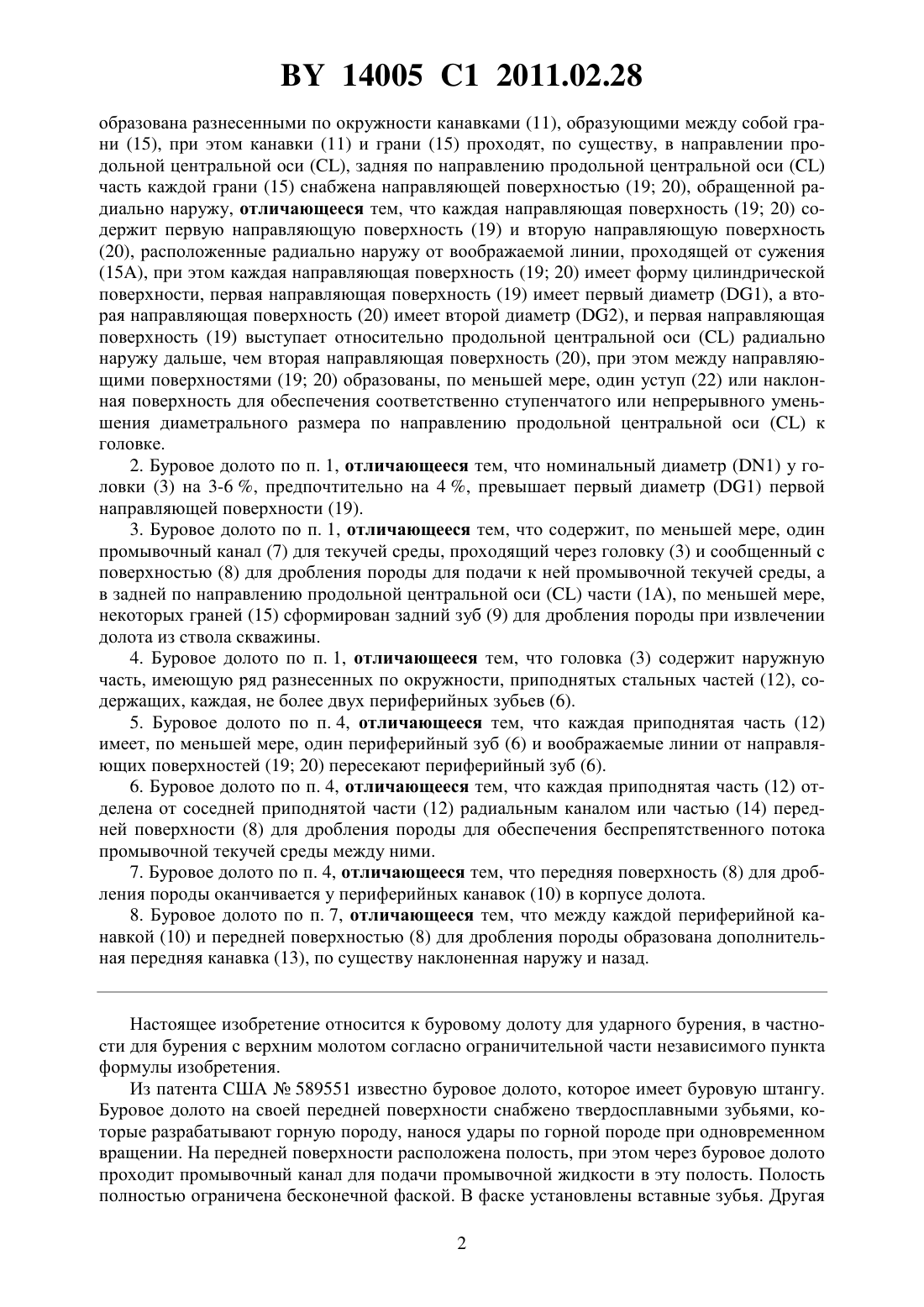

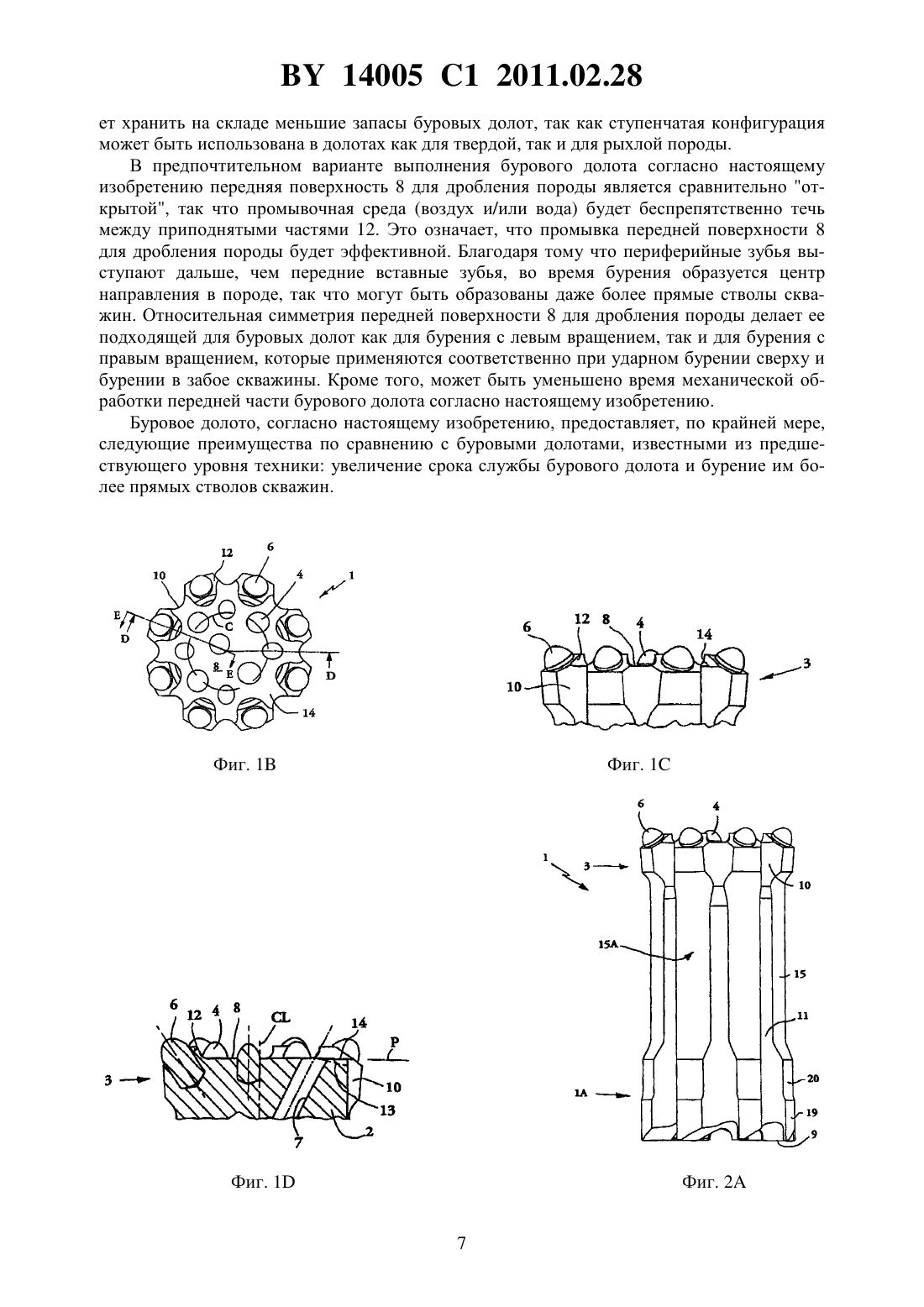

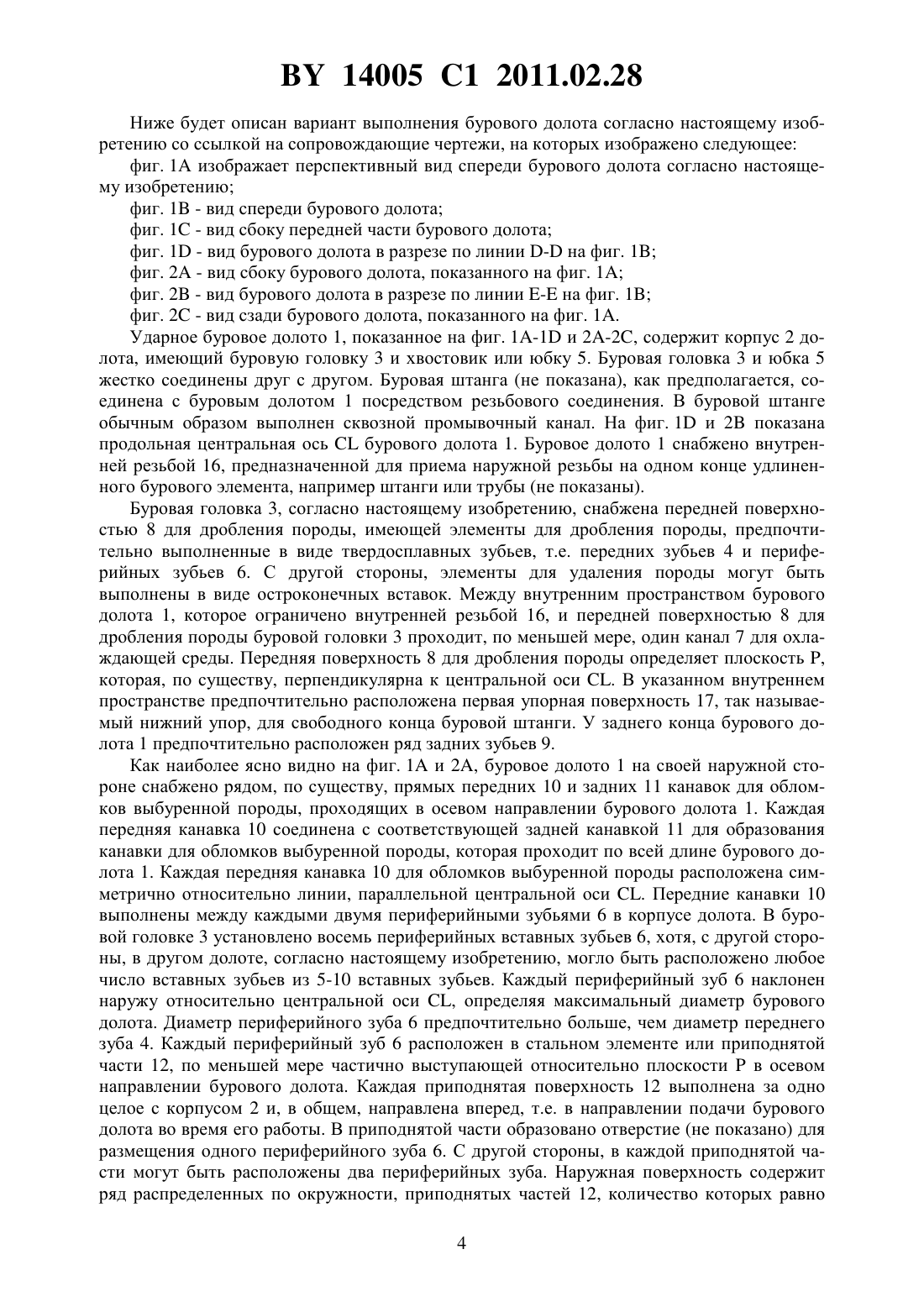

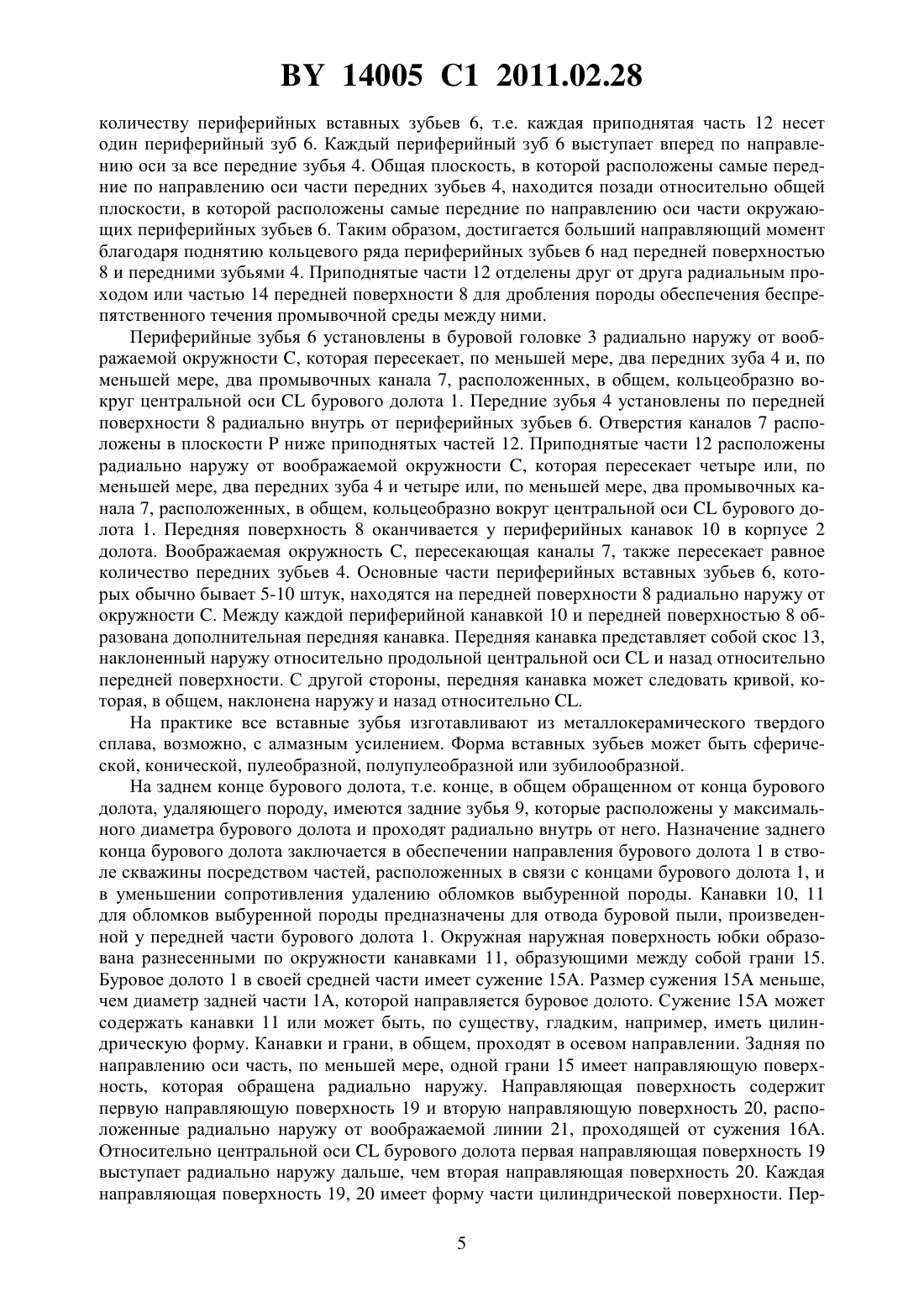

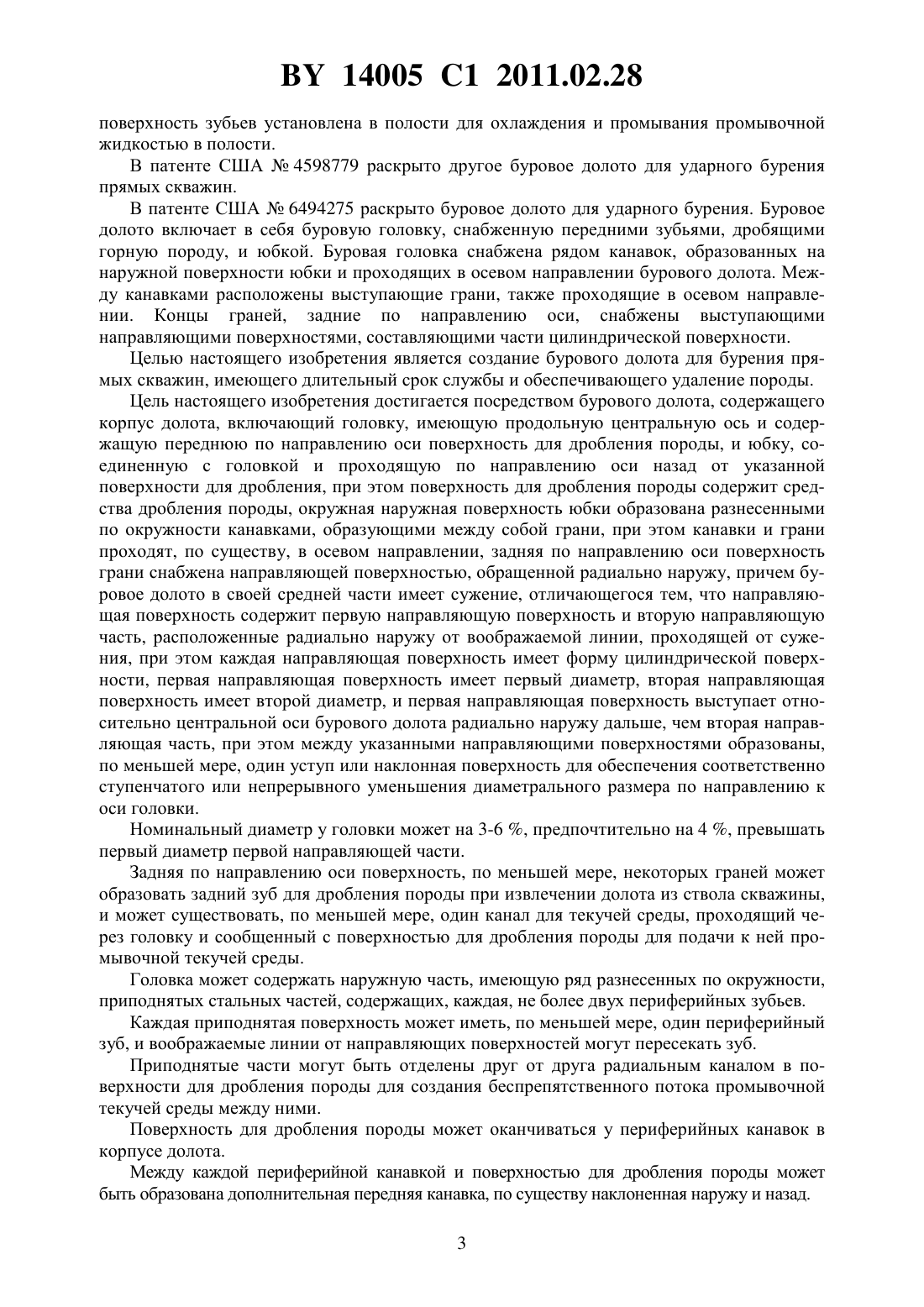

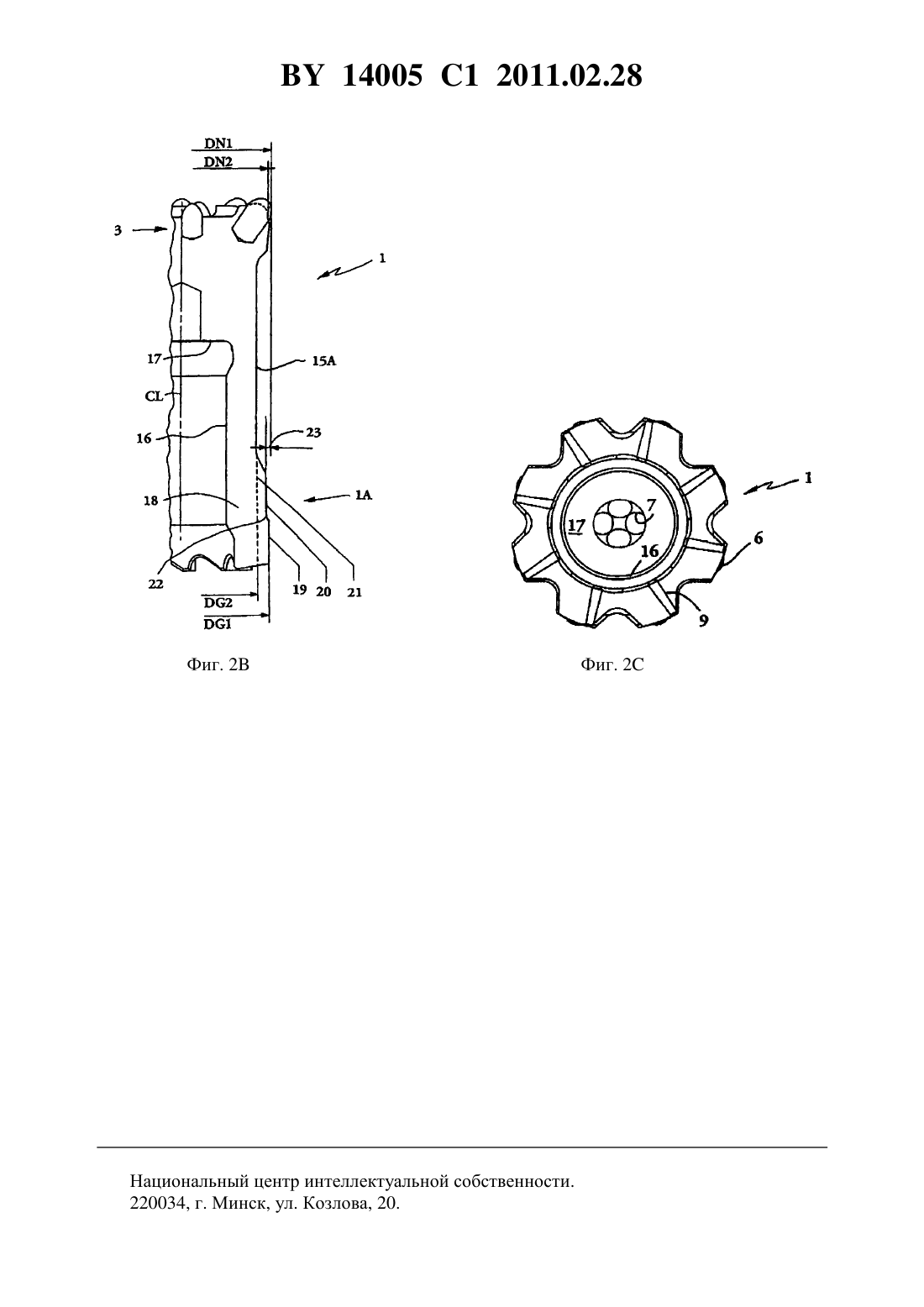

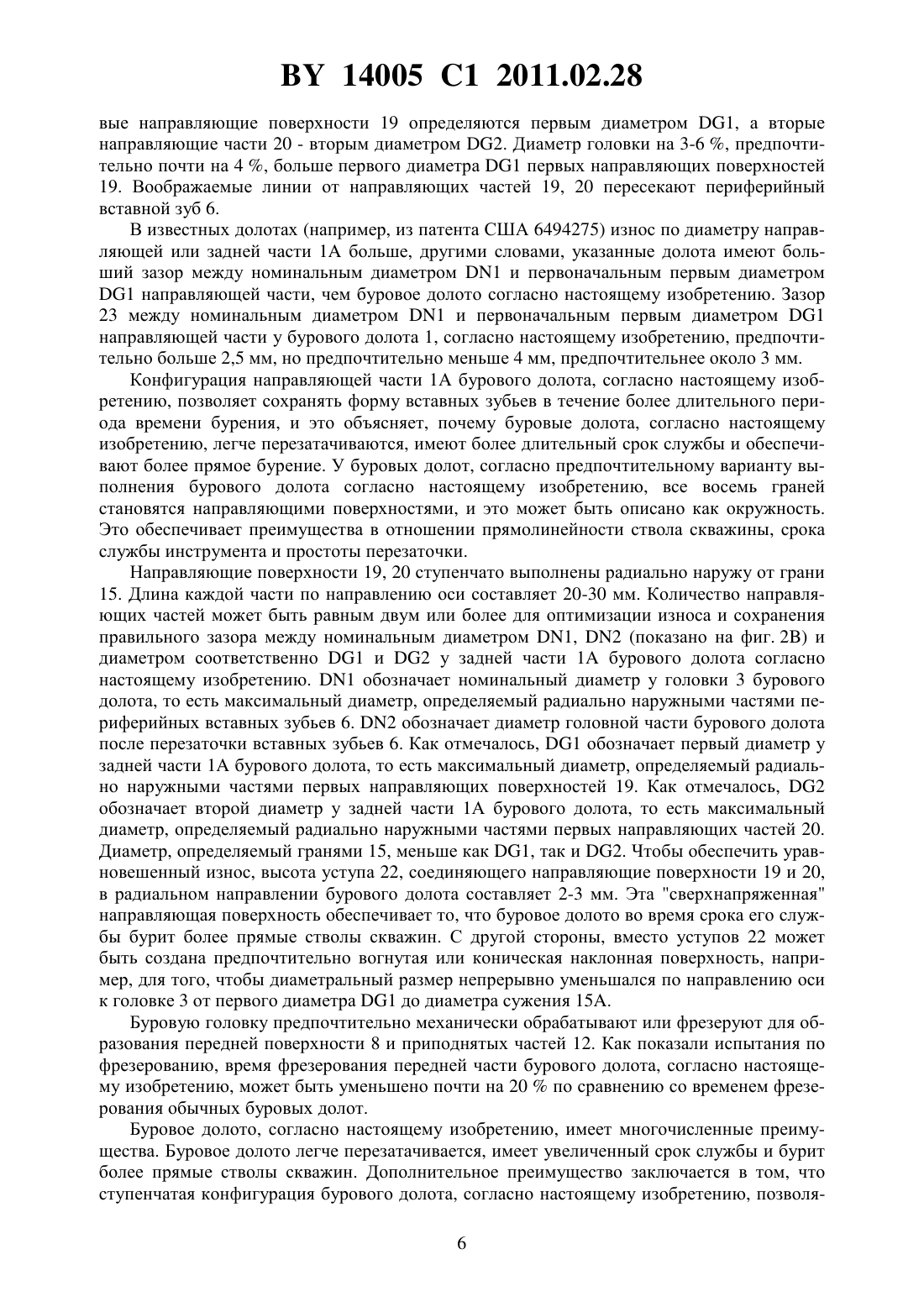

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель САНДВИК ИНТЕЛЛЕКЧУАЛ ПРОПЕРТИ АБ(73) Патентообладатель САНДВИК ИНТЕЛЛЕКЧУАЛ ПРОПЕРТИ АБ(57) 1. Буровое долото для ударного бурения, содержащее корпус (2), имеющий сужение(15) в средней части, включающий головку (3), имеющую продольную центральную ось и содержащую переднюю по направлению оси поверхность (8) для дробления породы,и юбку (5), соединенную с головкой (3) и проходящую по направлению продольной центральной осиназад от передней поверхности (8) для дробления породы, и имеющую окружную наружную поверхность при этом передняя поверхность (8) для дробления породы содержит средства (4 6) для дробления породы, а окружная наружная поверхность юбки 14005 1 2011.02.28 образована разнесенными по окружности канавками (11), образующими между собой грани (15), при этом канавки (11) и грани (15) проходят, по существу, в направлении продольной центральной оси , задняя по направлению продольной центральной осичасть каждой грани (15) снабжена направляющей поверхностью (19 20), обращенной радиально наружу, отличающееся тем, что каждая направляющая поверхность (19 20) содержит первую направляющую поверхность (19) и вторую направляющую поверхность(20), расположенные радиально наружу от воображаемой линии, проходящей от сужения(15), при этом каждая направляющая поверхность (19 20) имеет форму цилиндрической поверхности, первая направляющая поверхность (19) имеет первый диаметр (1), а вторая направляющая поверхность (20) имеет второй диаметр (2), и первая направляющая поверхность (19) выступает относительно продольной центральной осирадиально наружу дальше, чем вторая направляющая поверхность (20), при этом между направляющими поверхностями (19 20) образованы, по меньшей мере, один уступ (22) или наклонная поверхность для обеспечения соответственно ступенчатого или непрерывного уменьшения диаметрального размера по направлению продольной центральной осик головке. 2. Буровое долото по п. 1, отличающееся тем, что номинальный диаметр (1) у головки (3) на 3-6 , предпочтительно на 4 , превышает первый диаметр (1) первой направляющей поверхности (19). 3. Буровое долото по п. 1, отличающееся тем, что содержит, по меньшей мере, один промывочный канал (7) для текучей среды, проходящий через головку (3) и сообщенный с поверхностью (8) для дробления породы для подачи к ней промывочной текучей среды, а в задней по направлению продольной центральной осичасти (1), по меньшей мере,некоторых граней (15) сформирован задний зуб (9) для дробления породы при извлечении долота из ствола скважины. 4. Буровое долото по п. 1, отличающееся тем, что головка (3) содержит наружную часть, имеющую ряд разнесенных по окружности, приподнятых стальных частей (12), содержащих, каждая, не более двух периферийных зубьев (6). 5. Буровое долото по п. 4, отличающееся тем, что каждая приподнятая часть (12) имеет, по меньшей мере, один периферийный зуб (6) и воображаемые линии от направляющих поверхностей (19 20) пересекают периферийный зуб (6). 6. Буровое долото по п. 4, отличающееся тем, что каждая приподнятая часть (12) отделена от соседней приподнятой части (12) радиальным каналом или частью (14) передней поверхности (8) для дробления породы для обеспечения беспрепятственного потока промывочной текучей среды между ними. 7. Буровое долото по п. 4, отличающееся тем, что передняя поверхность (8) для дробления породы оканчивается у периферийных канавок (10) в корпусе долота. 8. Буровое долото по п. 7, отличающееся тем, что между каждой периферийной канавкой (10) и передней поверхностью (8) для дробления породы образована дополнительная передняя канавка (13), по существу наклоненная наружу и назад. Настоящее изобретение относится к буровому долоту для ударного бурения, в частности для бурения с верхним молотом согласно ограничительной части независимого пункта формулы изобретения. Из патента США 589551 известно буровое долото, которое имеет буровую штангу. Буровое долото на своей передней поверхности снабжено твердосплавными зубьями, которые разрабатывают горную породу, нанося удары по горной породе при одновременном вращении. На передней поверхности расположена полость, при этом через буровое долото проходит промывочный канал для подачи промывочной жидкости в эту полость. Полость полностью ограничена бесконечной фаской. В фаске установлены вставные зубья. Другая 2 14005 1 2011.02.28 поверхность зубьев установлена в полости для охлаждения и промывания промывочной жидкостью в полости. В патенте США 4598779 раскрыто другое буровое долото для ударного бурения прямых скважин. В патенте США 6494275 раскрыто буровое долото для ударного бурения. Буровое долото включает в себя буровую головку, снабженную передними зубьями, дробящими горную породу, и юбкой. Буровая головка снабжена рядом канавок, образованных на наружной поверхности юбки и проходящих в осевом направлении бурового долота. Между канавками расположены выступающие грани, также проходящие в осевом направлении. Концы граней, задние по направлению оси, снабжены выступающими направляющими поверхностями, составляющими части цилиндрической поверхности. Целью настоящего изобретения является создание бурового долота для бурения прямых скважин, имеющего длительный срок службы и обеспечивающего удаление породы. Цель настоящего изобретения достигается посредством бурового долота, содержащего корпус долота, включающий головку, имеющую продольную центральную ось и содержащую переднюю по направлению оси поверхность для дробления породы, и юбку, соединенную с головкой и проходящую по направлению оси назад от указанной поверхности для дробления, при этом поверхность для дробления породы содержит средства дробления породы, окружная наружная поверхность юбки образована разнесенными по окружности канавками, образующими между собой грани, при этом канавки и грани проходят, по существу, в осевом направлении, задняя по направлению оси поверхность грани снабжена направляющей поверхностью, обращенной радиально наружу, причем буровое долото в своей средней части имеет сужение, отличающегося тем, что направляющая поверхность содержит первую направляющую поверхность и вторую направляющую часть, расположенные радиально наружу от воображаемой линии, проходящей от сужения, при этом каждая направляющая поверхность имеет форму цилиндрической поверхности, первая направляющая поверхность имеет первый диаметр, вторая направляющая поверхность имеет второй диаметр, и первая направляющая поверхность выступает относительно центральной оси бурового долота радиально наружу дальше, чем вторая направляющая часть, при этом между указанными направляющими поверхностями образованы,по меньшей мере, один уступ или наклонная поверхность для обеспечения соответственно ступенчатого или непрерывного уменьшения диаметрального размера по направлению к оси головки. Номинальный диаметр у головки может на 3-6 , предпочтительно на 4 , превышать первый диаметр первой направляющей части. Задняя по направлению оси поверхность, по меньшей мере, некоторых граней может образовать задний зуб для дробления породы при извлечении долота из ствола скважины,и может существовать, по меньшей мере, один канал для текучей среды, проходящий через головку и сообщенный с поверхностью для дробления породы для подачи к ней промывочной текучей среды. Головка может содержать наружную часть, имеющую ряд разнесенных по окружности,приподнятых стальных частей, содержащих, каждая, не более двух периферийных зубьев. Каждая приподнятая поверхность может иметь, по меньшей мере, один периферийный зуб, и воображаемые линии от направляющих поверхностей могут пересекать зуб. Приподнятые части могут быть отделены друг от друга радиальным каналом в поверхности для дробления породы для создания беспрепятственного потока промывочной текучей среды между ними. Поверхность для дробления породы может оканчиваться у периферийных канавок в корпусе долота. Между каждой периферийной канавкой и поверхностью для дробления породы может быть образована дополнительная передняя канавка, по существу наклоненная наружу и назад. 3 14005 1 2011.02.28 Ниже будет описан вариант выполнения бурового долота согласно настоящему изобретению со ссылкой на сопровождающие чертежи, на которых изображено следующее фиг. 1 изображает перспективный вид спереди бурового долота согласно настоящему изобретению фиг. 1 - вид спереди бурового долота фиг. 1 - вид сбоку передней части бурового долота фиг. 1 - вид бурового долота в разрезе по линии - на фиг. 1 фиг. 2 - вид сбоку бурового долота, показанного на фиг. 1 фиг. 2 - вид бурового долота в разрезе по линии - на фиг. 1 фиг. 2 - вид сзади бурового долота, показанного на фиг. 1. Ударное буровое долото 1, показанное на фиг. 1-1 и 2-2, содержит корпус 2 долота, имеющий буровую головку 3 и хвостовик или юбку 5. Буровая головка 3 и юбка 5 жестко соединены друг с другом. Буровая штанга (не показана), как предполагается, соединена с буровым долотом 1 посредством резьбового соединения. В буровой штанге обычным образом выполнен сквозной промывочный канал. На фиг. 1 и 2 показана продольная центральная осьбурового долота 1. Буровое долото 1 снабжено внутренней резьбой 16, предназначенной для приема наружной резьбы на одном конце удлиненного бурового элемента, например штанги или трубы (не показаны). Буровая головка 3, согласно настоящему изобретению, снабжена передней поверхностью 8 для дробления породы, имеющей элементы для дробления породы, предпочтительно выполненные в виде твердосплавных зубьев, т.е. передних зубьев 4 и периферийных зубьев 6. С другой стороны, элементы для удаления породы могут быть выполнены в виде остроконечных вставок. Между внутренним пространством бурового долота 1, которое ограничено внутренней резьбой 16, и передней поверхностью 8 для дробления породы буровой головки 3 проходит, по меньшей мере, один канал 7 для охлаждающей среды. Передняя поверхность 8 для дробления породы определяет плоскость ,которая, по существу, перпендикулярна к центральной оси . В указанном внутреннем пространстве предпочтительно расположена первая упорная поверхность 17, так называемый нижний упор, для свободного конца буровой штанги. У заднего конца бурового долота 1 предпочтительно расположен ряд задних зубьев 9. Как наиболее ясно видно на фиг. 1 и 2, буровое долото 1 на своей наружной стороне снабжено рядом, по существу, прямых передних 10 и задних 11 канавок для обломков выбуренной породы, проходящих в осевом направлении бурового долота 1. Каждая передняя канавка 10 соединена с соответствующей задней канавкой 11 для образования канавки для обломков выбуренной породы, которая проходит по всей длине бурового долота 1. Каждая передняя канавка 10 для обломков выбуренной породы расположена симметрично относительно линии, параллельной центральной оси . Передние канавки 10 выполнены между каждыми двумя периферийными зубьями 6 в корпусе долота. В буровой головке 3 установлено восемь периферийных вставных зубьев 6, хотя, с другой стороны, в другом долоте, согласно настоящему изобретению, могло быть расположено любое число вставных зубьев из 5-10 вставных зубьев. Каждый периферийный зуб 6 наклонен наружу относительно центральной оси , определяя максимальный диаметр бурового долота. Диаметр периферийного зуба 6 предпочтительно больше, чем диаметр переднего зуба 4. Каждый периферийный зуб 6 расположен в стальном элементе или приподнятой части 12, по меньшей мере частично выступающей относительно плоскостив осевом направлении бурового долота. Каждая приподнятая поверхность 12 выполнена за одно целое с корпусом 2 и, в общем, направлена вперед, т.е. в направлении подачи бурового долота во время его работы. В приподнятой части образовано отверстие (не показано) для размещения одного периферийного зуба 6. С другой стороны, в каждой приподнятой части могут быть расположены два периферийных зуба. Наружная поверхность содержит ряд распределенных по окружности, приподнятых частей 12, количество которых равно 4 14005 1 2011.02.28 количеству периферийных вставных зубьев 6, т.е. каждая приподнятая часть 12 несет один периферийный зуб 6. Каждый периферийный зуб 6 выступает вперед по направлению оси за все передние зубья 4. Общая плоскость, в которой расположены самые передние по направлению оси части передних зубьев 4, находится позади относительно общей плоскости, в которой расположены самые передние по направлению оси части окружающих периферийных зубьев 6. Таким образом, достигается больший направляющий момент благодаря поднятию кольцевого ряда периферийных зубьев 6 над передней поверхностью 8 и передними зубьями 4. Приподнятые части 12 отделены друг от друга радиальным проходом или частью 14 передней поверхности 8 для дробления породы обеспечения беспрепятственного течения промывочной среды между ними. Периферийные зубья 6 установлены в буровой головке 3 радиально наружу от воображаемой окружности , которая пересекает, по меньшей мере, два передних зуба 4 и, по меньшей мере, два промывочных канала 7, расположенных, в общем, кольцеобразно вокруг центральной осибурового долота 1. Передние зубья 4 установлены по передней поверхности 8 радиально внутрь от периферийных зубьев 6. Отверстия каналов 7 расположены в плоскостиниже приподнятых частей 12. Приподнятые части 12 расположены радиально наружу от воображаемой окружности , которая пересекает четыре или, по меньшей мере, два передних зуба 4 и четыре или, по меньшей мере, два промывочных канала 7, расположенных, в общем, кольцеобразно вокруг центральной осибурового долота 1. Передняя поверхность 8 оканчивается у периферийных канавок 10 в корпусе 2 долота. Воображаемая окружность , пересекающая каналы 7, также пересекает равное количество передних зубьев 4. Основные части периферийных вставных зубьев 6, которых обычно бывает 5-10 штук, находятся на передней поверхности 8 радиально наружу от окружности . Между каждой периферийной канавкой 10 и передней поверхностью 8 образована дополнительная передняя канавка. Передняя канавка представляет собой скос 13,наклоненный наружу относительно продольной центральной осии назад относительно передней поверхности. С другой стороны, передняя канавка может следовать кривой, которая, в общем, наклонена наружу и назад относительно . На практике все вставные зубья изготавливают из металлокерамического твердого сплава, возможно, с алмазным усилением. Форма вставных зубьев может быть сферической, конической, пулеобразной, полупулеобразной или зубилообразной. На заднем конце бурового долота, т.е. конце, в общем обращенном от конца бурового долота, удаляющего породу, имеются задние зубья 9, которые расположены у максимального диаметра бурового долота и проходят радиально внутрь от него. Назначение заднего конца бурового долота заключается в обеспечении направления бурового долота 1 в стволе скважины посредством частей, расположенных в связи с концами бурового долота 1, и в уменьшении сопротивления удалению обломков выбуренной породы. Канавки 10, 11 для обломков выбуренной породы предназначены для отвода буровой пыли, произведенной у передней части бурового долота 1. Окружная наружная поверхность юбки образована разнесенными по окружности канавками 11, образующими между собой грани 15. Буровое долото 1 в своей средней части имеет сужение 15. Размер сужения 15 меньше,чем диаметр задней части 1, которой направляется буровое долото. Сужение 15 может содержать канавки 11 или может быть, по существу, гладким, например, иметь цилиндрическую форму. Канавки и грани, в общем, проходят в осевом направлении. Задняя по направлению оси часть, по меньшей мере, одной грани 15 имеет направляющую поверхность, которая обращена радиально наружу. Направляющая поверхность содержит первую направляющую поверхность 19 и вторую направляющую поверхность 20, расположенные радиально наружу от воображаемой линии 21, проходящей от сужения 16. Относительно центральной осибурового долота первая направляющая поверхность 19 выступает радиально наружу дальше, чем вторая направляющая поверхность 20. Каждая направляющая поверхность 19, 20 имеет форму части цилиндрической поверхности. Пер 5 14005 1 2011.02.28 вые направляющие поверхности 19 определяются первым диаметром 1, а вторые направляющие части 20 - вторым диаметром 2. Диаметр головки на 3-6 , предпочтительно почти на 4 , больше первого диаметра 1 первых направляющих поверхностей 19. Воображаемые линии от направляющих частей 19, 20 пересекают периферийный вставной зуб 6. В известных долотах (например, из патента США 6494275) износ по диаметру направляющей или задней части 1 больше, другими словами, указанные долота имеют больший зазор между номинальным диаметром 1 и первоначальным первым диаметром 1 направляющей части, чем буровое долото согласно настоящему изобретению. Зазор 23 между номинальным диаметром 1 и первоначальным первым диаметром 1 направляющей части у бурового долота 1, согласно настоящему изобретению, предпочтительно больше 2,5 мм, но предпочтительно меньше 4 мм, предпочтительнее около 3 мм. Конфигурация направляющей части 1 бурового долота, согласно настоящему изобретению, позволяет сохранять форму вставных зубьев в течение более длительного периода времени бурения, и это объясняет, почему буровые долота, согласно настоящему изобретению, легче перезатачиваются, имеют более длительный срок службы и обеспечивают более прямое бурение. У буровых долот, согласно предпочтительному варианту выполнения бурового долота согласно настоящему изобретению, все восемь граней становятся направляющими поверхностями, и это может быть описано как окружность. Это обеспечивает преимущества в отношении прямолинейности ствола скважины, срока службы инструмента и простоты перезаточки. Направляющие поверхности 19, 20 ступенчато выполнены радиально наружу от грани 15. Длина каждой части по направлению оси составляет 20-30 мм. Количество направляющих частей может быть равным двум или более для оптимизации износа и сохранения правильного зазора между номинальным диаметром 1, 2 (показано на фиг. 2) и диаметром соответственно 1 и 2 у задней части 1 бурового долота согласно настоящему изобретению. 1 обозначает номинальный диаметр у головки 3 бурового долота, то есть максимальный диаметр, определяемый радиально наружными частями периферийных вставных зубьев 6. 2 обозначает диаметр головной части бурового долота после перезаточки вставных зубьев 6. Как отмечалось, 1 обозначает первый диаметр у задней части 1 бурового долота, то есть максимальный диаметр, определяемый радиально наружными частями первых направляющих поверхностей 19. Как отмечалось, 2 обозначает второй диаметр у задней части 1 А бурового долота, то есть максимальный диаметр, определяемый радиально наружными частями первых направляющих частей 20. Диаметр, определяемый гранями 15, меньше как 1, так и 2. Чтобы обеспечить уравновешенный износ, высота уступа 22, соединяющего направляющие поверхности 19 и 20,в радиальном направлении бурового долота составляет 2-3 мм. Эта сверхнапряженная направляющая поверхность обеспечивает то, что буровое долото во время срока его службы бурит более прямые стволы скважин. С другой стороны, вместо уступов 22 может быть создана предпочтительно вогнутая или коническая наклонная поверхность, например, для того, чтобы диаметральный размер непрерывно уменьшался по направлению оси к головке 3 от первого диаметра 1 до диаметра сужения 15. Буровую головку предпочтительно механически обрабатывают или фрезеруют для образования передней поверхности 8 и приподнятых частей 12. Как показали испытания по фрезерованию, время фрезерования передней части бурового долота, согласно настоящему изобретению, может быть уменьшено почти на 20 по сравнению со временем фрезерования обычных буровых долот. Буровое долото, согласно настоящему изобретению, имеет многочисленные преимущества. Буровое долото легче перезатачивается, имеет увеличенный срок службы и бурит более прямые стволы скважин. Дополнительное преимущество заключается в том, что ступенчатая конфигурация бурового долота, согласно настоящему изобретению, позволя 6 14005 1 2011.02.28 ет хранить на складе меньшие запасы буровых долот, так как ступенчатая конфигурация может быть использована в долотах как для твердой, так и для рыхлой породы. В предпочтительном варианте выполнения бурового долота согласно настоящему изобретению передняя поверхность 8 для дробления породы является сравнительно открытой, так что промывочная среда (воздух и/или вода) будет беспрепятственно течь между приподнятыми частями 12. Это означает, что промывка передней поверхности 8 для дробления породы будет эффективной. Благодаря тому что периферийные зубья выступают дальше, чем передние вставные зубья, во время бурения образуется центр направления в породе, так что могут быть образованы даже более прямые стволы скважин. Относительная симметрия передней поверхности 8 для дробления породы делает ее подходящей для буровых долот как для бурения с левым вращением, так и для бурения с правым вращением, которые применяются соответственно при ударном бурении сверху и бурении в забое скважины. Кроме того, может быть уменьшено время механической обработки передней части бурового долота согласно настоящему изобретению. Буровое долото, согласно настоящему изобретению, предоставляет, по крайней мере,следующие преимущества по сравнению с буровыми долотами, известными из предшествующего уровня техники увеличение срока службы бурового долота и бурение им более прямых стволов скважин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
