Электронный цикло-реверсивный таймер

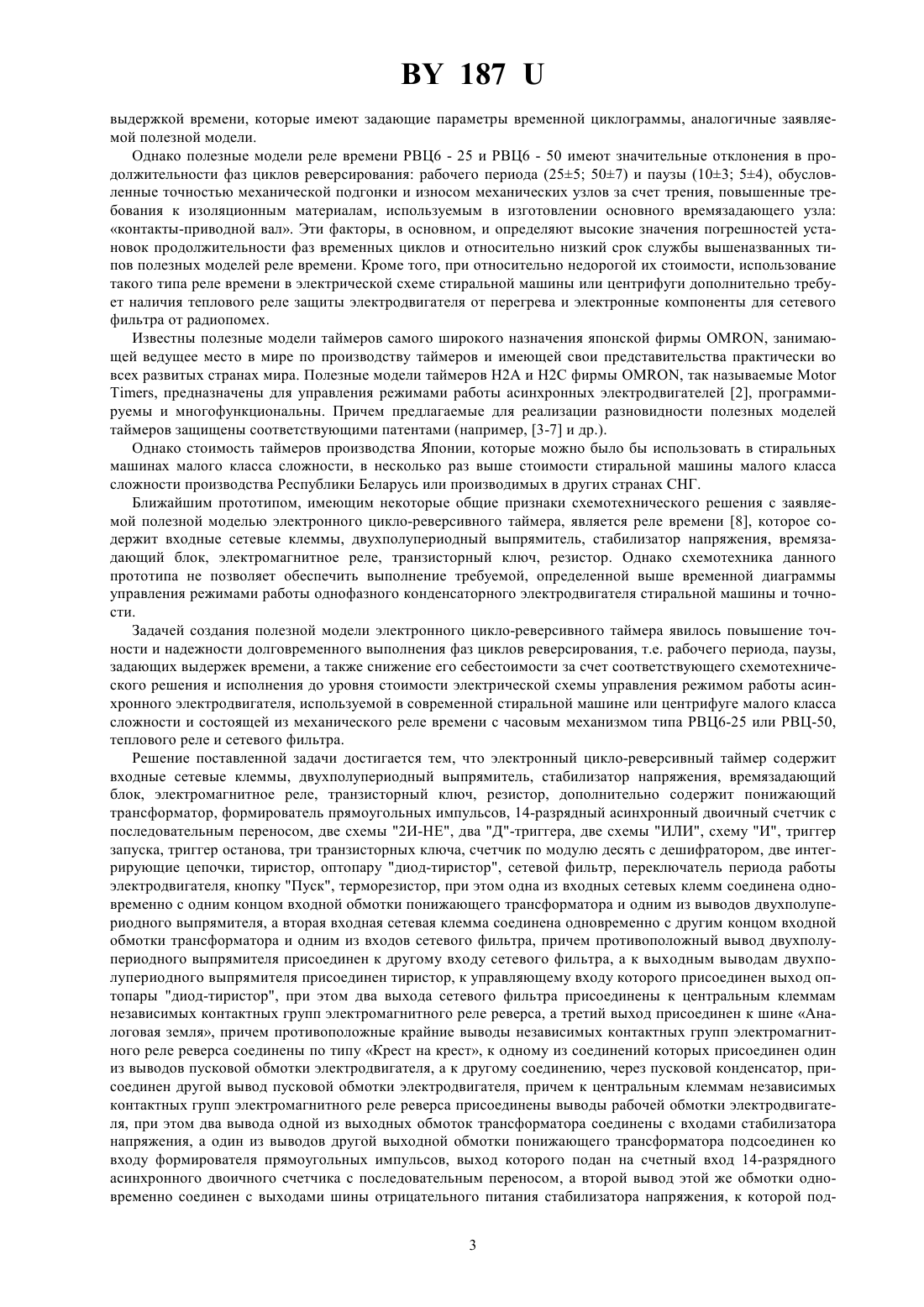

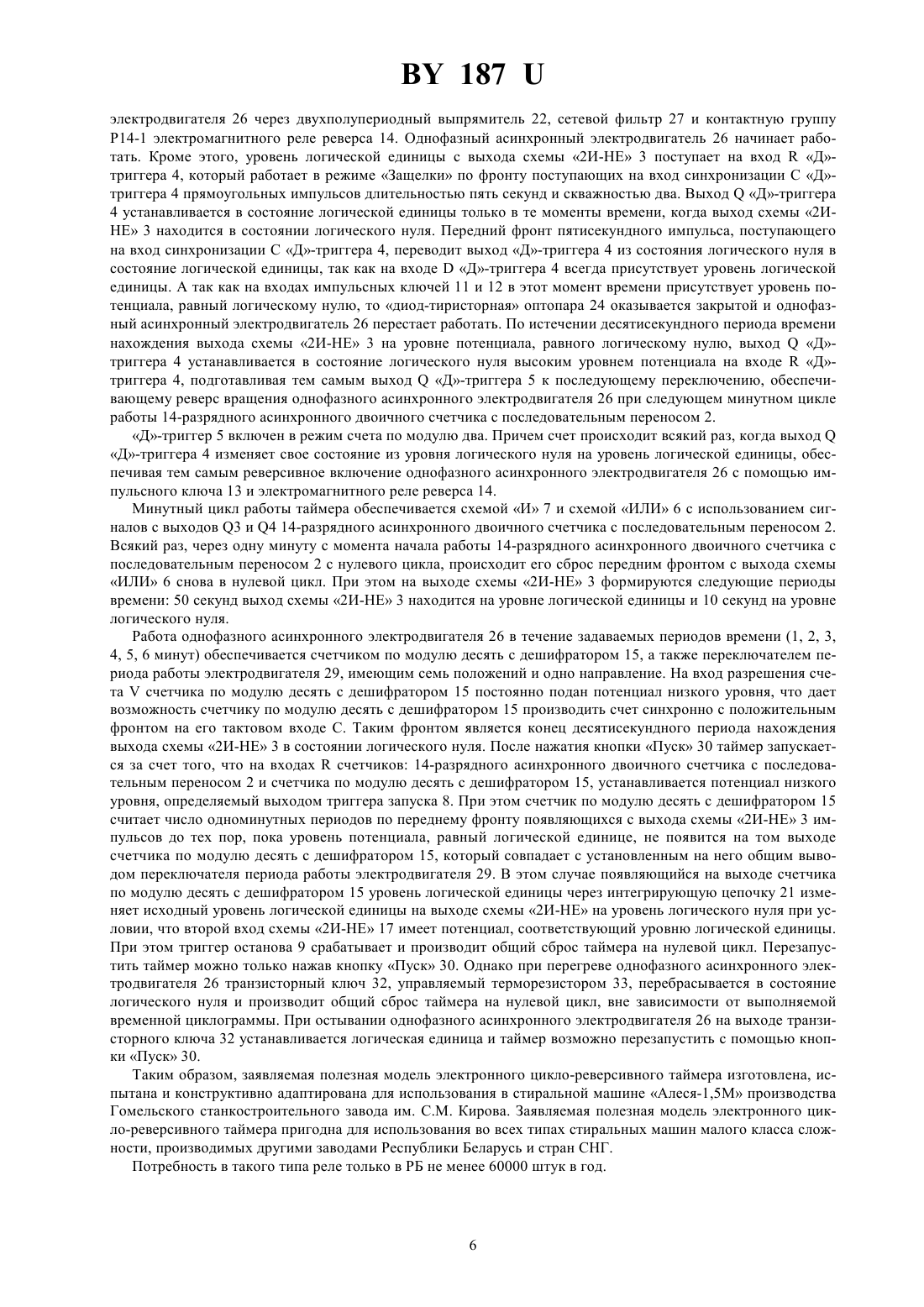

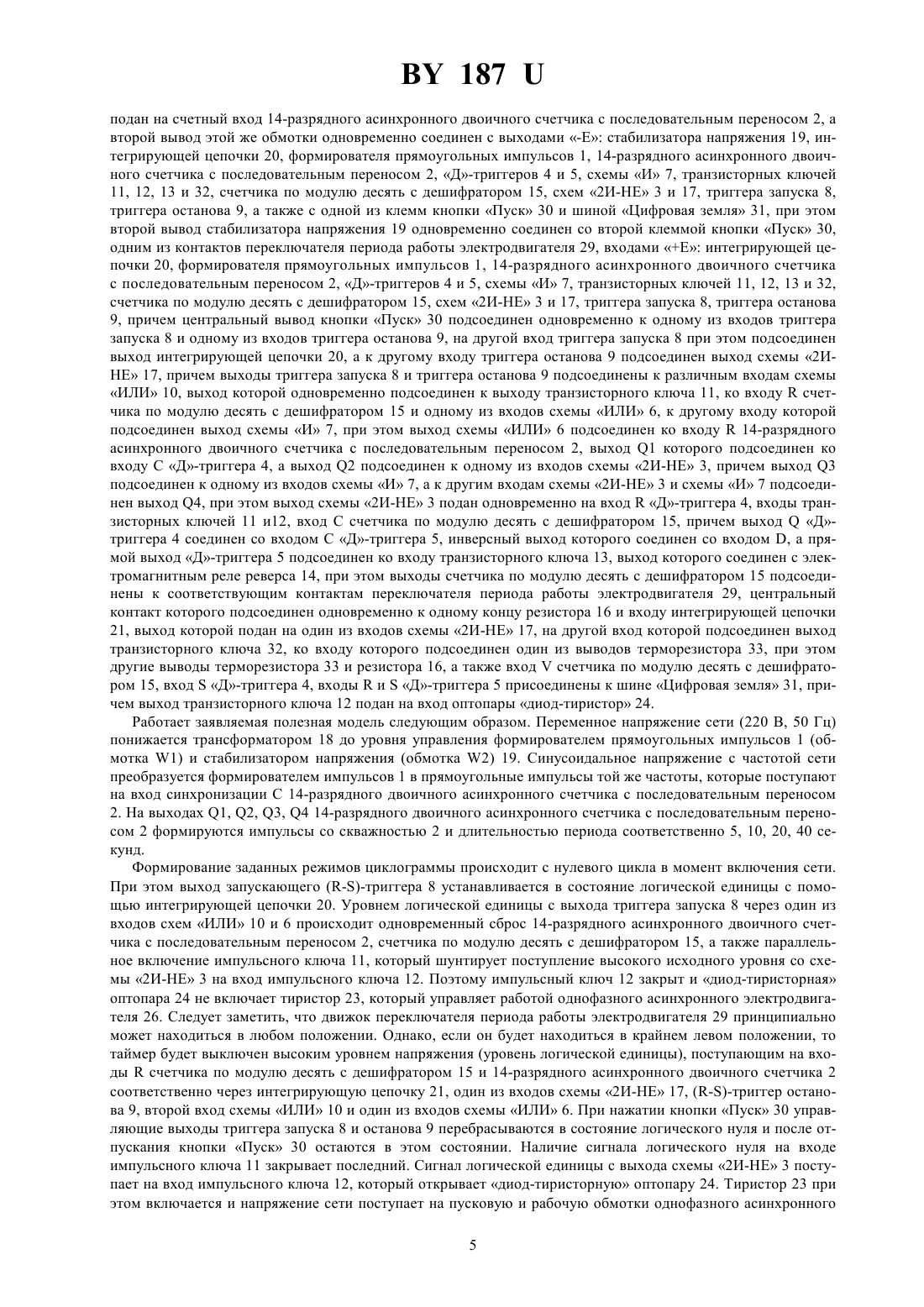

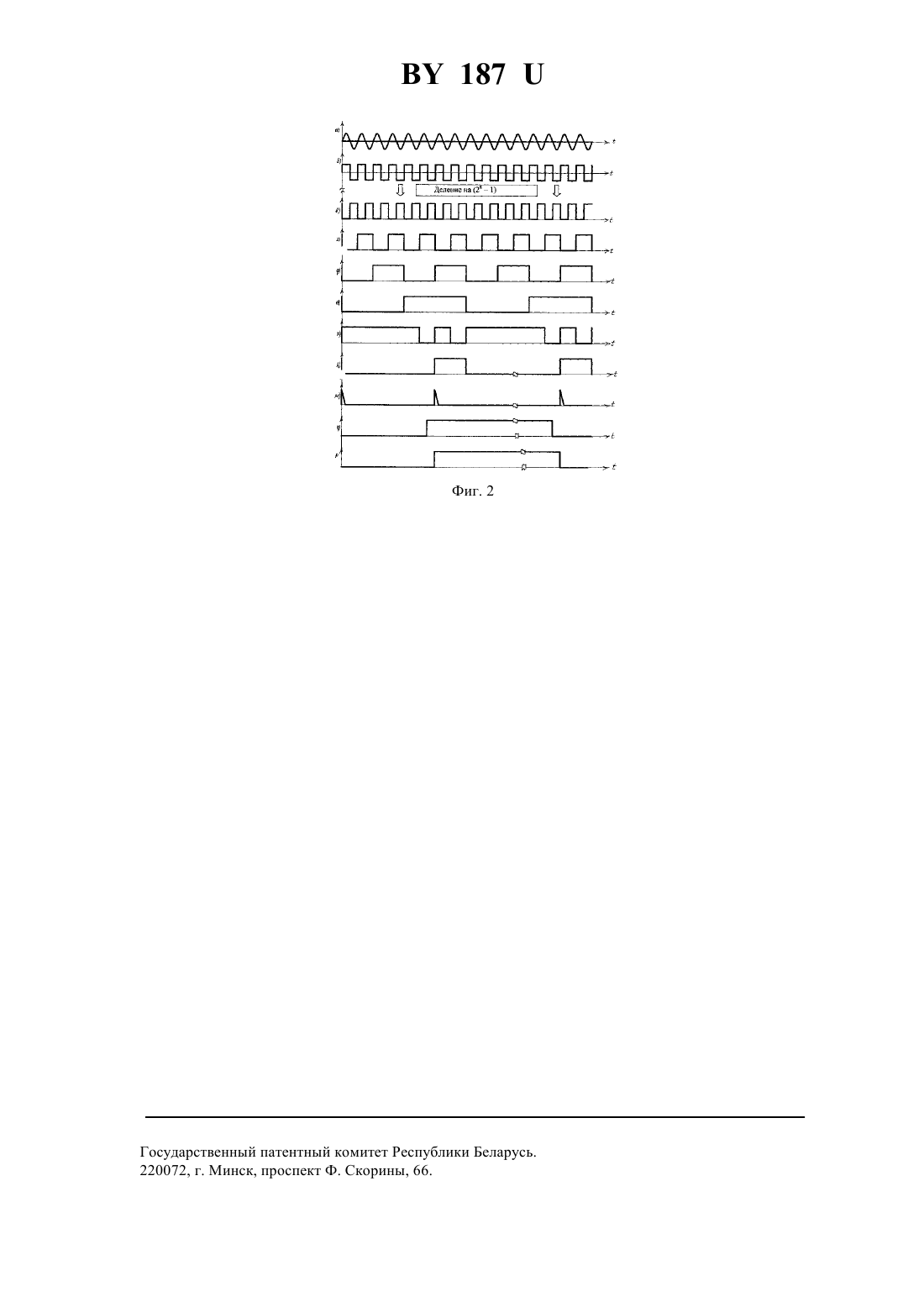

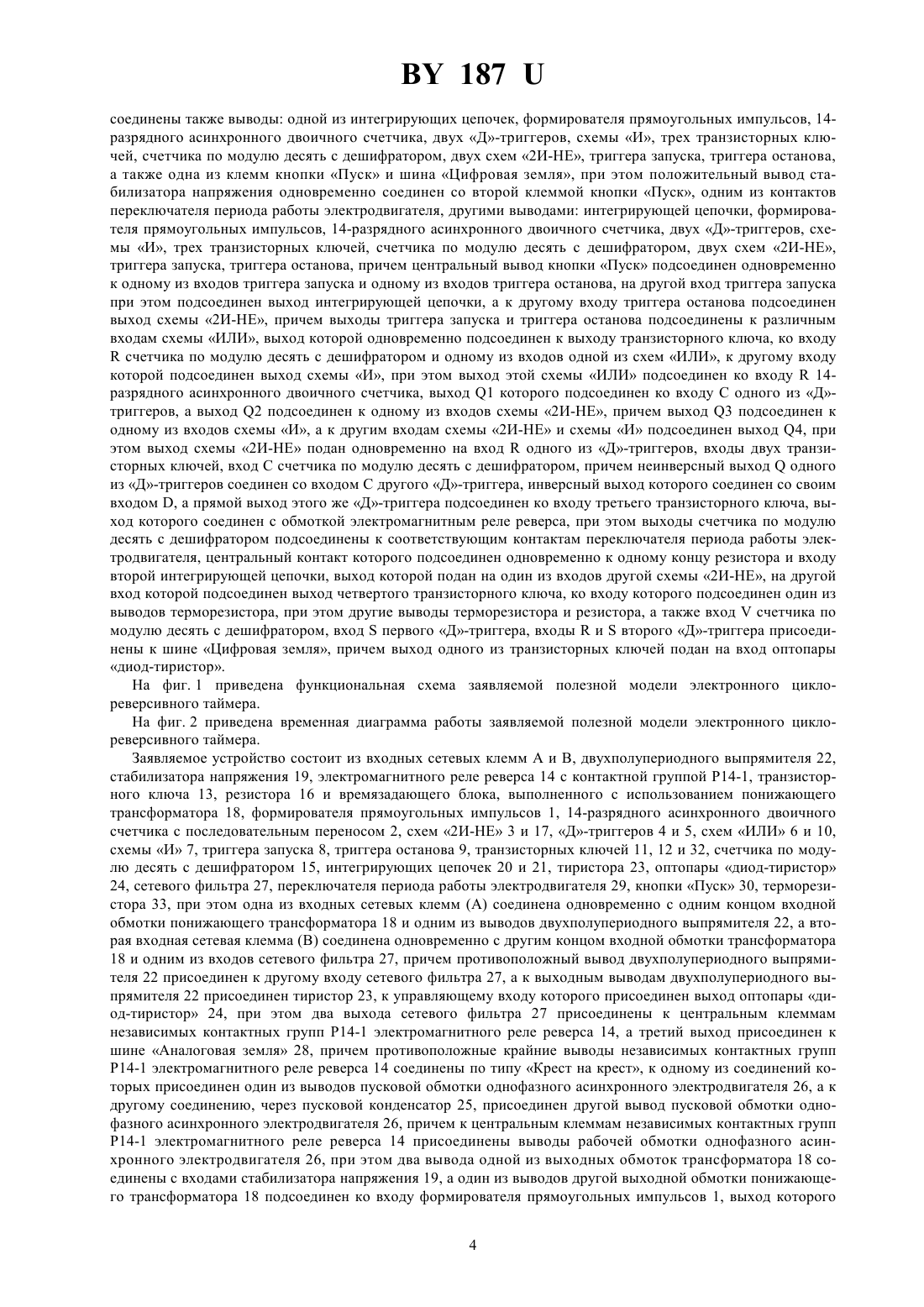

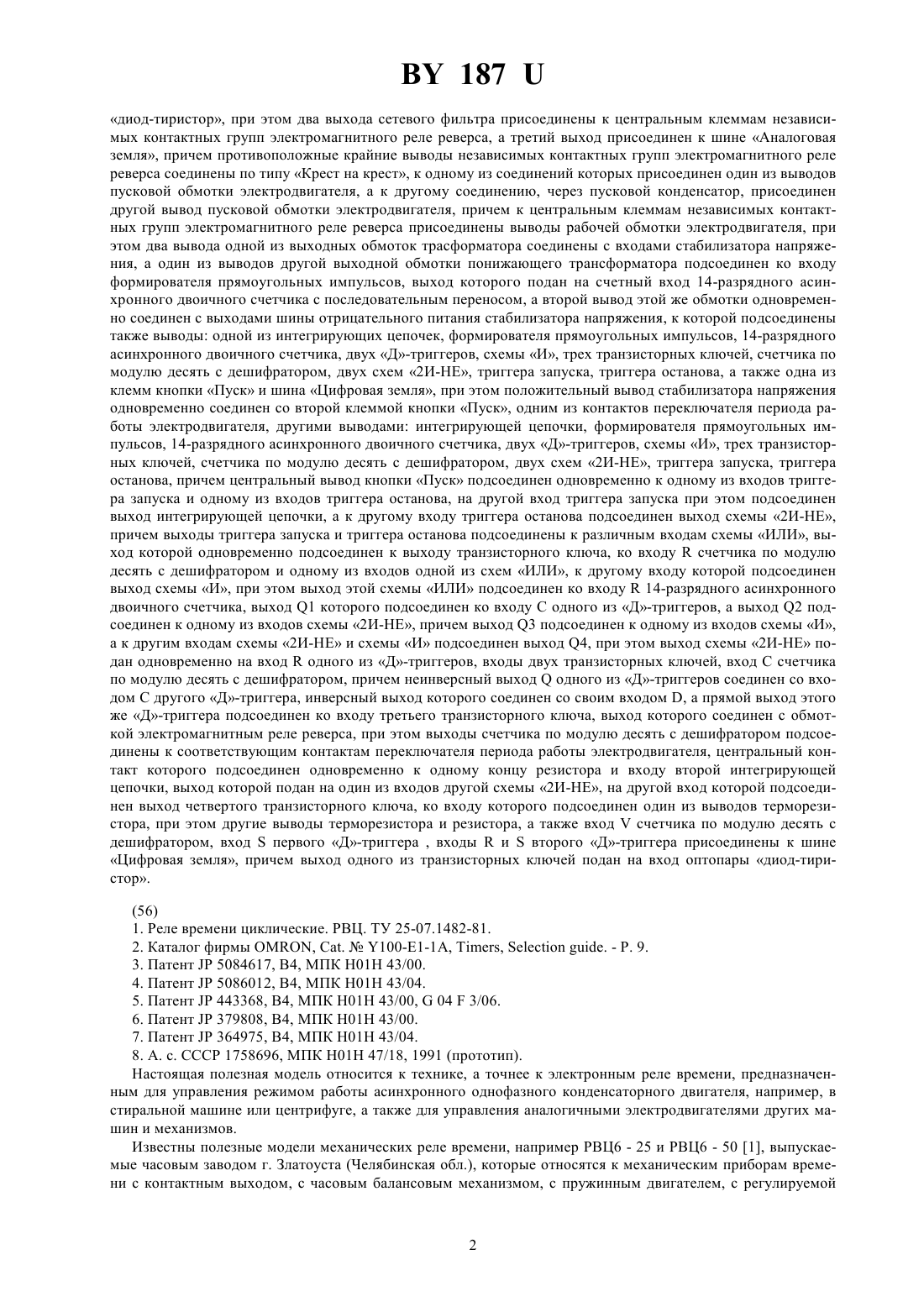

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусский государственный университет(73) Патентообладатель Белорусский государственный университет(57) Электронный цикло-реверсивный таймер, содержащий входные сетевые клеммы, двухполупериодный выпрямитель, стабилизатор напряжения, времязадающий блок, электромагнитное реле, транзисторный ключ,резистор, отличающийся тем, что он дополнительно содержит понижающий трансформатор, формирователь прямоугольных импульсов, 14-разрядный асинхронный двоичный счетчик с последовательным переносом,две схемы 2 И-НЕ, два Д- триггера, две схемы ИЛИ, схему И, триггер запуска, триггер останова, три транзисторных ключа, счетчик по модулю десять с дешифратором, две интегрирующие цепочки, тиристор,оптопару диод-тиристор, сетевой фильтр, переключатель периода работы электродвигателя, кнопку Пуск, терморезистор, при этом одна из входных сетевых клемм соединена одновременно с одним концом входной обмотки понижающего трасформатора и одним из выводов двухполупериодного моста, а вторая входная сетевая клемма соединена одновременно с другим концом Фиг. 1 входной обмотки трансформатора и одним из входов сетевого фильтра, причем противоположный вывод двухполупериодного моста присоединен к другому входу сетевого фильтра, а к выходным выводам двухполупериодного моста присоединен тиристор, к управляющему входу которого присоединен выход оптопары 187 диод-тиристор, при этом два выхода сетевого фильтра присоединены к центральным клеммам независимых контактных групп электромагнитного реле реверса, а третий выход присоединен к шине Аналоговая земля, причем противоположные крайние выводы независимых контактных групп электромагнитного реле реверса соединены по типу Крест на крест, к одному из соединений которых присоединен один из выводов пусковой обмотки электродвигателя, а к другому соединению, через пусковой конденсатор, присоединен другой вывод пусковой обмотки электродвигателя, причем к центральным клеммам независимых контактных групп электромагнитного реле реверса присоединены выводы рабочей обмотки электродвигателя, при этом два вывода одной из выходных обмоток трасформатора соединены с входами стабилизатора напряжения, а один из выводов другой выходной обмотки понижающего трансформатора подсоединен ко входу формирователя прямоугольных импульсов, выход которого подан на счетный вход 14-разрядного асинхронного двоичного счетчика с последовательным переносом, а второй вывод этой же обмотки одновременно соединен с выходами шины отрицательного питания стабилизатора напряжения, к которой подсоединены также выводы одной из интегрирующих цепочек, формирователя прямоугольных импульсов, 14-разрядного асинхронного двоичного счетчика, двух Д-триггеров, схемы И, трех транзисторных ключей, счетчика по модулю десять с дешифратором, двух схем 2 И-НЕ, триггера запуска, триггера останова, а также одна из клемм кнопки Пуск и шина Цифровая земля, при этом положительный вывод стабилизатора напряжения одновременно соединен со второй клеммой кнопки Пуск, одним из контактов переключателя периода работы электродвигателя, другими выводами интегрирующей цепочки, формирователя прямоугольных импульсов, 14-разрядного асинхронного двоичного счетчика, двух Д-триггеров, схемы И, трех транзисторных ключей, счетчика по модулю десять с дешифратором, двух схем 2 И-НЕ, триггера запуска, триггера останова, причем центральный вывод кнопки Пуск подсоединен одновременно к одному из входов триггера запуска и одному из входов триггера останова, на другой вход триггера запуска при этом подсоединен выход интегрирующей цепочки, а к другому входу триггера останова подсоединен выход схемы 2 И-НЕ,причем выходы триггера запуска и триггера останова подсоединены к различным входам схемы ИЛИ, выход которой одновременно подсоединен к выходу транзисторного ключа, ко входусчетчика по модулю десять с дешифратором и одному из входов одной из схем ИЛИ, к другому входу которой подсоединен выход схемы И, при этом выход этой схемы ИЛИ подсоединен ко входу 14-разрядного асинхронного двоичного счетчика, выход 1 которого подсоединен ко входу С одного из Д-триггеров, а выход 2 подсоединен к одному из входов схемы 2 И-НЕ, причем выход 3 подсоединен к одному из входов схемы И,а к другим входам схемы 2 И-НЕ и схемы И подсоединен выход 4, при этом выход схемы 2 И-НЕ подан одновременно на входодного из Д-триггеров, входы двух транзисторных ключей, вход С счетчика по модулю десять с дешифратором, причем неинверсный выхододного из Д-триггеров соединен со входом С другого Д-триггера, инверсный выход которого соединен со своим входом , а прямой выход этого же Д-триггера подсоединен ко входу третьего транзисторного ключа, выход которого соединен с обмоткой электромагнитным реле реверса, при этом выходы счетчика по модулю десять с дешифратором подсоединены к соответствующим контактам переключателя периода работы электродвигателя, центральный контакт которого подсоединен одновременно к одному концу резистора и входу второй интегрирующей цепочки, выход которой подан на один из входов другой схемы 2 И-НЕ, на другой вход которой подсоединен выход четвертого транзисторного ключа, ко входу которого подсоединен один из выводов терморезистора, при этом другие выводы терморезистора и резистора, а также входсчетчика по модулю десять с дешифратором, входпервого Д-триггера , входыивторого Д-триггера присоединены к шине Цифровая земля, причем выход одного из транзисторных ключей подан на вход оптопары диод-тиристор.(56) 1. Реле времени циклические. РВЦ. ТУ 25-07.1482-81. 2. Каталог фирмы , .100-1-1, ,. - Р. 9. 3. Патент 5084617, 4, МПК 01 43/00. 4. Патент 5086012, 4, МПК 01 43/04. 5. Патент 443368, 4, МПК 01 43/00,043/06. 6. Патент 379808, 4, МПК 01 43/00. 7. Патент 364975, 4, МПК 01 43/04. 8. А. с. СССР 1758696, МПК 01 47/18, 1991 (прототип). Настоящая полезная модель относится к технике, а точнее к электронным реле времени, предназначенным для управления режимом работы асинхронного однофазного конденсаторного двигателя, например, в стиральной машине или центрифуге, а также для управления аналогичными электродвигателями других машин и механизмов. Известны полезные модели механических реле времени, например РВЦ 6 - 25 и РВЦ 6 - 50 1, выпускаемые часовым заводом г. Златоуста (Челябинская обл.), которые относятся к механическим приборам времени с контактным выходом, с часовым балансовым механизмом, с пружинным двигателем, с регулируемой 187 выдержкой времени, которые имеют задающие параметры временной циклограммы, аналогичные заявляемой полезной модели. Однако полезные модели реле времени РВЦ 6 - 25 и РВЦ 6 - 50 имеют значительные отклонения в продолжительности фаз циклов реверсирования рабочего периода (255 507) и паузы (103 54), обусловленные точностью механической подгонки и износом механических узлов за счет трения, повышенные требования к изоляционным материалам, используемым в изготовлении основного времязадающего узла контакты-приводной вал. Эти факторы, в основном, и определяют высокие значения погрешностей установок продолжительности фаз временных циклов и относительно низкий срок службы вышеназванных типов полезных моделей реле времени. Кроме того, при относительно недорогой их стоимости, использование такого типа реле времени в электрической схеме стиральной машины или центрифуги дополнительно требует наличия теплового реле защиты электродвигателя от перегрева и электронные компоненты для сетевого фильтра от радиопомех. Известны полезные модели таймеров самого широкого назначения японской фирмы , занимающей ведущее место в мире по производству таймеров и имеющей свои представительства практически во всех развитых странах мира. Полезные модели таймеров Н 2 А и Н 2 С фирмы , так называемые, предназначены для управления режимами работы асинхронных электродвигателей 2, программируемы и многофункциональны. Причем предлагаемые для реализации разновидности полезных моделей таймеров защищены соответствующими патентами (например, 3-7 и др.). Однако стоимость таймеров производства Японии, которые можно было бы использовать в стиральных машинах малого класса сложности, в несколько раз выше стоимости стиральной машины малого класса сложности производства Республики Беларусь или производимых в других странах СНГ. Ближайшим прототипом, имеющим некоторые общие признаки схемотехнического решения с заявляемой полезной моделью электронного цикло-реверсивного таймера, является реле времени 8, которое содержит входные сетевые клеммы, двухполупериодный выпрямитель, стабилизатор напряжения, времязадающий блок, электромагнитное реле, транзисторный ключ, резистор. Однако схемотехника данного прототипа не позволяет обеспечить выполнение требуемой, определенной выше временной диаграммы управления режимами работы однофазного конденсаторного электродвигателя стиральной машины и точности. Задачей создания полезной модели электронного цикло-реверсивного таймера явилось повышение точности и надежности долговременного выполнения фаз циклов реверсирования, т.е. рабочего периода, паузы,задающих выдержек времени, а также снижение его себестоимости за счет соответствующего схемотехнического решения и исполнения до уровня стоимости электрической схемы управления режимом работы асинхронного электродвигателя, используемой в современной стиральной машине или центрифуге малого класса сложности и состоящей из механического реле времени с часовым механизмом типа РВЦ 6-25 или РВЦ-50,теплового реле и сетевого фильтра. Решение поставленной задачи достигается тем, что электронный цикло-реверсивный таймер содержит входные сетевые клеммы, двухполупериодный выпрямитель, стабилизатор напряжения, времязадающий блок, электромагнитное реле, транзисторный ключ, резистор, дополнительно содержит понижающий трансформатор, формирователь прямоугольных импульсов, 14-разрядный асинхронный двоичный счетчик с последовательным переносом, две схемы 2 И-НЕ, два Д-триггера, две схемы ИЛИ, схему И, триггер запуска, триггер останова, три транзисторных ключа, счетчик по модулю десять с дешифратором, две интегрирующие цепочки, тиристор, оптопару диод-тиристор, сетевой фильтр, переключатель периода работы электродвигателя, кнопку Пуск, терморезистор, при этом одна из входных сетевых клемм соединена одновременно с одним концом входной обмотки понижающего трансформатора и одним из выводов двухполупериодного выпрямителя, а вторая входная сетевая клемма соединена одновременно с другим концом входной обмотки трансформатора и одним из входов сетевого фильтра, причем противоположный вывод двухполупериодного выпрямителя присоединен к другому входу сетевого фильтра, а к выходным выводам двухполупериодного выпрямителя присоединен тиристор, к управляющему входу которого присоединен выход оптопары диод-тиристор, при этом два выхода сетевого фильтра присоединены к центральным клеммам независимых контактных групп электромагнитного реле реверса, а третий выход присоединен к шине Аналоговая земля, причем противоположные крайние выводы независимых контактных групп электромагнитного реле реверса соединены по типу Крест на крест, к одному из соединений которых присоединен один из выводов пусковой обмотки электродвигателя, а к другому соединению, через пусковой конденсатор, присоединен другой вывод пусковой обмотки электродвигателя, причем к центральным клеммам независимых контактных групп электромагнитного реле реверса присоединены выводы рабочей обмотки электродвигателя, при этом два вывода одной из выходных обмоток трансформатора соединены с входами стабилизатора напряжения, а один из выводов другой выходной обмотки понижающего трансформатора подсоединен ко входу формирователя прямоугольных импульсов, выход которого подан на счетный вход 14-разрядного асинхронного двоичного счетчика с последовательным переносом, а второй вывод этой же обмотки одновременно соединен с выходами шины отрицательного питания стабилизатора напряжения, к которой под 3 187 соединены также выводы одной из интегрирующих цепочек, формирователя прямоугольных импульсов, 14 разрядного асинхронного двоичного счетчика, двух Д-триггеров, схемы И, трех транзисторных ключей, счетчика по модулю десять с дешифратором, двух схем 2 И-НЕ, триггера запуска, триггера останова,а также одна из клемм кнопки Пуск и шина Цифровая земля, при этом положительный вывод стабилизатора напряжения одновременно соединен со второй клеммой кнопки Пуск, одним из контактов переключателя периода работы электродвигателя, другими выводами интегрирующей цепочки, формирователя прямоугольных импульсов, 14-разрядного асинхронного двоичного счетчика, двух Д-триггеров, схемы И, трех транзисторных ключей, счетчика по модулю десять с дешифратором, двух схем 2 И-НЕ,триггера запуска, триггера останова, причем центральный вывод кнопки Пуск подсоединен одновременно к одному из входов триггера запуска и одному из входов триггера останова, на другой вход триггера запуска при этом подсоединен выход интегрирующей цепочки, а к другому входу триггера останова подсоединен выход схемы 2 И-НЕ, причем выходы триггера запуска и триггера останова подсоединены к различным входам схемы ИЛИ, выход которой одновременно подсоединен к выходу транзисторного ключа, ко входусчетчика по модулю десять с дешифратором и одному из входов одной из схем ИЛИ, к другому входу которой подсоединен выход схемы И, при этом выход этой схемы ИЛИ подсоединен ко входу 14 разрядного асинхронного двоичного счетчика, выход 1 которого подсоединен ко входу С одного из Дтриггеров, а выход 2 подсоединен к одному из входов схемы 2 И-НЕ, причем выход 3 подсоединен к одному из входов схемы И, а к другим входам схемы 2 И-НЕ и схемы И подсоединен выход 4, при этом выход схемы 2 И-НЕ подан одновременно на входодного из Д-триггеров, входы двух транзисторных ключей, вход С счетчика по модулю десять с дешифратором, причем неинверсный выхододного из Д-триггеров соединен со входом С другого Д-триггера, инверсный выход которого соединен со своим входом , а прямой выход этого же Д-триггера подсоединен ко входу третьего транзисторного ключа, выход которого соединен с обмоткой электромагнитным реле реверса, при этом выходы счетчика по модулю десять с дешифратором подсоединены к соответствующим контактам переключателя периода работы электродвигателя, центральный контакт которого подсоединен одновременно к одному концу резистора и входу второй интегрирующей цепочки, выход которой подан на один из входов другой схемы 2 И-, на другой вход которой подсоединен выход четвертого транзисторного ключа, ко входу которого подсоединен один из выводов терморезистора, при этом другие выводы терморезистора и резистора, а также входсчетчика по модулю десять с дешифратором, входпервого Д-триггера, входыивторого Д-триггера присоединены к шине Цифровая земля, причем выход одного из транзисторных ключей подан на вход оптопары диод-тиристор. На фиг. 1 приведена функциональная схема заявляемой полезной модели электронного циклореверсивного таймера. На фиг. 2 приведена временная диаграмма работы заявляемой полезной модели электронного циклореверсивного таймера. Заявляемое устройство состоит из входных сетевых клемм А и В, двухполупериодного выпрямителя 22,стабилизатора напряжения 19, электромагнитного реле реверса 14 с контактной группой Р 14-1, транзисторного ключа 13, резистора 16 и времязадающего блока, выполненного с использованием понижающего трансформатора 18, формирователя прямоугольных импульсов 1, 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, схем 2 И-НЕ 3 и 17, Д-триггеров 4 и 5, схем ИЛИ 6 и 10,схемы И 7, триггера запуска 8, триггера останова 9, транзисторных ключей 11, 12 и 32, счетчика по модулю десять с дешифратором 15, интегрирующих цепочек 20 и 21, тиристора 23, оптопары диод-тиристор 24, сетевого фильтра 27, переключателя периода работы электродвигателя 29, кнопки Пуск 30, терморезистора 33, при этом одна из входных сетевых клемм (А) соединена одновременно с одним концом входной обмотки понижающего трансформатора 18 и одним из выводов двухполупериодного выпрямителя 22, а вторая входная сетевая клемма (В) соединена одновременно с другим концом входной обмотки трансформатора 18 и одним из входов сетевого фильтра 27, причем противоположный вывод двухполупериодного выпрямителя 22 присоединен к другому входу сетевого фильтра 27, а к выходным выводам двухполупериодного выпрямителя 22 присоединен тиристор 23, к управляющему входу которого присоединен выход оптопары диод-тиристор 24, при этом два выхода сетевого фильтра 27 присоединены к центральным клеммам независимых контактных групп Р 14-1 электромагнитного реле реверса 14, а третий выход присоединен к шине Аналоговая земля 28, причем противоположные крайние выводы независимых контактных групп Р 14-1 электромагнитного реле реверса 14 соединены по типу Крест на крест, к одному из соединений которых присоединен один из выводов пусковой обмотки однофазного асинхронного электродвигателя 26, а к другому соединению, через пусковой конденсатор 25, присоединен другой вывод пусковой обмотки однофазного асинхронного электродвигателя 26, причем к центральным клеммам независимых контактных групп Р 14-1 электромагнитного реле реверса 14 присоединены выводы рабочей обмотки однофазного асинхронного электродвигателя 26, при этом два вывода одной из выходных обмоток трансформатора 18 соединены с входами стабилизатора напряжения 19, а один из выводов другой выходной обмотки понижающего трансформатора 18 подсоединен ко входу формирователя прямоугольных импульсов 1, выход которого 4 187 подан на счетный вход 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, а второй вывод этой же обмотки одновременно соединен с выходами -Е стабилизатора напряжения 19, интегрирующей цепочки 20, формирователя прямоугольных импульсов 1, 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, Д-триггеров 4 и 5, схемы И 7, транзисторных ключей 11, 12, 13 и 32, счетчика по модулю десять с дешифратором 15, схем 2 И-НЕ 3 и 17, триггера запуска 8,триггера останова 9, а также с одной из клемм кнопки Пуск 30 и шиной Цифровая земля 31, при этом второй вывод стабилизатора напряжения 19 одновременно соединен со второй клеммой кнопки Пуск 30,одним из контактов переключателя периода работы электродвигателя 29, входами Е интегрирующей цепочки 20, формирователя прямоугольных импульсов 1, 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, Д-триггеров 4 и 5, схемы И 7, транзисторных ключей 11, 12, 13 и 32,счетчика по модулю десять с дешифратором 15, схем 2 И-НЕ 3 и 17, триггера запуска 8, триггера останова 9, причем центральный вывод кнопки Пуск 30 подсоединен одновременно к одному из входов триггера запуска 8 и одному из входов триггера останова 9, на другой вход триггера запуска 8 при этом подсоединен выход интегрирующей цепочки 20, а к другому входу триггера останова 9 подсоединен выход схемы 2 ИНЕ 17, причем выходы триггера запуска 8 и триггера останова 9 подсоединены к различным входам схемы ИЛИ 10, выход которой одновременно подсоединен к выходу транзисторного ключа 11, ко входусчетчика по модулю десять с дешифратором 15 и одному из входов схемы ИЛИ 6, к другому входу которой подсоединен выход схемы И 7, при этом выход схемы ИЛИ 6 подсоединен ко входу 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, выход 1 которого подсоединен ко входу С Д-триггера 4, а выход 2 подсоединен к одному из входов схемы 2 И-НЕ 3, причем выход 3 подсоединен к одному из входов схемы И 7, а к другим входам схемы 2 И-НЕ 3 и схемы И 7 подсоединен выход 4, при этом выход схемы 2 И-НЕ 3 подан одновременно на входД-триггера 4, входы транзисторных ключей 11 и 12, вход С счетчика по модулю десять с дешифратором 15, причем выходДтриггера 4 соединен со входом С Д-триггера 5, инверсный выход которого соединен со входом , а прямой выход Д-триггера 5 подсоединен ко входу транзисторного ключа 13, выход которого соединен с электромагнитным реле реверса 14, при этом выходы счетчика по модулю десять с дешифратором 15 подсоединены к соответствующим контактам переключателя периода работы электродвигателя 29, центральный контакт которого подсоединен одновременно к одному концу резистора 16 и входу интегрирующей цепочки 21, выход которой подан на один из входов схемы 2 И-НЕ 17, на другой вход которой подсоединен выход транзисторного ключа 32, ко входу которого подсоединен один из выводов терморезистора 33, при этом другие выводы терморезистора 33 и резистора 16, а также входсчетчика по модулю десять с дешифратором 15, входД-триггера 4, входыиД-триггера 5 присоединены к шине Цифровая земля 31, причем выход транзисторного ключа 12 подан на вход оптопары диод-тиристор 24. Работает заявляемая полезная модель следующим образом. Переменное напряжение сети (220 В, 50 Гц) понижается трансформатором 18 до уровня управления формирователем прямоугольных импульсов 1 (обмотка 1) и стабилизатором напряжения (обмотка 2) 19. Синусоидальное напряжение с частотой сети преобразуется формирователем импульсов 1 в прямоугольные импульсы той же частоты, которые поступают на вход синхронизации С 14-разрядного двоичного асинхронного счетчика с последовательным переносом 2. На выходах 1, 2, 3, 4 14-разрядного двоичного асинхронного счетчика с последовательным переносом 2 формируются импульсы со скважностью 2 и длительностью периода соответственно 5, 10, 20, 40 секунд. Формирование заданных режимов циклограммы происходит с нулевого цикла в момент включения сети. При этом выход запускающего (-)-триггера 8 устанавливается в состояние логической единицы с помощью интегрирующей цепочки 20. Уровнем логической единицы с выхода триггера запуска 8 через один из входов схем ИЛИ 10 и 6 происходит одновременный сброс 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2, счетчика по модулю десять с дешифратором 15, а также параллельное включение импульсного ключа 11, который шунтирует поступление высокого исходного уровня со схемы 2 И-НЕ 3 на вход импульсного ключа 12. Поэтому импульсный ключ 12 закрыт и диод-тиристорная оптопара 24 не включает тиристор 23, который управляет работой однофазного асинхронного электродвигателя 26. Следует заметить, что движок переключателя периода работы электродвигателя 29 принципиально может находиться в любом положении. Однако, если он будет находиться в крайнем левом положении, то таймер будет выключен высоким уровнем напряжения (уровень логической единицы), поступающим на входысчетчика по модулю десять с дешифратором 15 и 14-разрядного асинхронного двоичного счетчика 2 соответственно через интегрирующую цепочку 21, один из входов схемы 2 И-НЕ 17, (-)-триггер останова 9, второй вход схемы ИЛИ 10 и один из входов схемы ИЛИ 6. При нажатии кнопки Пуск 30 управляющие выходы триггера запуска 8 и останова 9 перебрасываются в состояние логического нуля и после отпускания кнопки Пуск 30 остаются в этом состоянии. Наличие сигнала логического нуля на входе импульсного ключа 11 закрывает последний. Сигнал логической единицы с выхода схемы 2 И-НЕ 3 поступает на вход импульсного ключа 12, который открывает диод-тиристорную оптопару 24. Тиристор 23 при этом включается и напряжение сети поступает на пусковую и рабочую обмотки однофазного асинхронного 5 187 электродвигателя 26 через двухполупериодный выпрямитель 22, сетевой фильтр 27 и контактную группу Р 14-1 электромагнитного реле реверса 14. Однофазный асинхронный электродвигатель 26 начинает работать. Кроме этого, уровень логической единицы с выхода схемы 2 И-НЕ 3 поступает на входДтриггера 4, который работает в режиме Защелки по фронту поступающих на вход синхронизации С Дтриггера 4 прямоугольных импульсов длительностью пять секунд и скважностью два. ВыходД-триггера 4 устанавливается в состояние логической единицы только в те моменты времени, когда выход схемы 2 ИНЕ 3 находится в состоянии логического нуля. Передний фронт пятисекундного импульса, поступающего на вход синхронизации С Д-триггера 4, переводит выход Д-триггера 4 из состояния логического нуля в состояние логической единицы, так как на входеД-триггера 4 всегда присутствует уровень логической единицы. А так как на входах импульсных ключей 11 и 12 в этот момент времени присутствует уровень потенциала, равный логическому нулю, то диод-тиристорная оптопара 24 оказывается закрытой и однофазный асинхронный электродвигатель 26 перестает работать. По истечении десятисекундного периода времени нахождения выхода схемы 2 И-НЕ 3 на уровне потенциала, равного логическому нулю, выходДтриггера 4 устанавливается в состояние логического нуля высоким уровнем потенциала на входеДтриггера 4, подготавливая тем самым выходД-триггера 5 к последующему переключению, обеспечивающему реверс вращения однофазного асинхронного электродвигателя 26 при следующем минутном цикле работы 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2. Д-триггер 5 включен в режим счета по модулю два. Причем счет происходит всякий раз, когда выходД-триггера 4 изменяет свое состояние из уровня логического нуля на уровень логической единицы, обеспечивая тем самым реверсивное включение однофазного асинхронного электродвигателя 26 с помощью импульсного ключа 13 и электромагнитного реле реверса 14. Минутный цикл работы таймера обеспечивается схемой И 7 и схемой ИЛИ 6 с использованием сигналов с выходов 3 и 4 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2. Всякий раз, через одну минуту с момента начала работы 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2 с нулевого цикла, происходит его сброс передним фронтом с выхода схемы ИЛИ 6 снова в нулевой цикл. При этом на выходе схемы 2 И-НЕ 3 формируются следующие периоды времени 50 секунд выход схемы 2 И-НЕ 3 находится на уровне логической единицы и 10 секунд на уровне логического нуля. Работа однофазного асинхронного электродвигателя 26 в течение задаваемых периодов времени (1, 2, 3,4, 5, 6 минут) обеспечивается счетчиком по модулю десять с дешифратором 15, а также переключателем периода работы электродвигателя 29, имеющим семь положений и одно направление. На вход разрешения счетасчетчика по модулю десять с дешифратором 15 постоянно подан потенциал низкого уровня, что дает возможность счетчику по модулю десять с дешифратором 15 производить счет синхронно с положительным фронтом на его тактовом входе С. Таким фронтом является конец десятисекундного периода нахождения выхода схемы 2 И-НЕ 3 в состоянии логического нуля. После нажатия кнопки Пуск 30 таймер запускается за счет того, что на входахсчетчиков 14-разрядного асинхронного двоичного счетчика с последовательным переносом 2 и счетчика по модулю десять с дешифратором 15, устанавливается потенциал низкого уровня, определяемый выходом триггера запуска 8. При этом счетчик по модулю десять с дешифратором 15 считает число одноминутных периодов по переднему фронту появляющихся с выхода схемы 2 И-НЕ 3 импульсов до тех пор, пока уровень потенциала, равный логической единице, не появится на том выходе счетчика по модулю десять с дешифратором 15, который совпадает с установленным на него общим выводом переключателя периода работы электродвигателя 29. В этом случае появляющийся на выходе счетчика по модулю десять с дешифратором 15 уровень логической единицы через интегрирующую цепочку 21 изменяет исходный уровень логической единицы на выходе схемы 2 И-НЕ на уровень логического нуля при условии, что второй вход схемы 2 И-НЕ 17 имеет потенциал, соответствующий уровню логической единицы. При этом триггер останова 9 срабатывает и производит общий сброс таймера на нулевой цикл. Перезапустить таймер можно только нажав кнопку Пуск 30. Однако при перегреве однофазного асинхронного электродвигателя 26 транзисторный ключ 32, управляемый терморезистором 33, перебрасывается в состояние логического нуля и производит общий сброс таймера на нулевой цикл, вне зависимости от выполняемой временной циклограммы. При остывании однофазного асинхронного электродвигателя 26 на выходе транзисторного ключа 32 устанавливается логическая единица и таймер возможно перезапустить с помощью кнопки Пуск 30. Таким образом, заявляемая полезная модель электронного цикло-реверсивного таймера изготовлена, испытана и конструктивно адаптирована для использования в стиральной машине Алеся-1,5 М производства Гомельского станкостроительного завода им. С.М. Кирова. Заявляемая полезная модель электронного цикло-реверсивного таймера пригодна для использования во всех типах стиральных машин малого класса сложности, производимых другими заводами Республики Беларусь и стран СНГ. Потребность в такого типа реле только в РБ не менее 60000 штук в год. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
