Вращающийся вакуумный фильтр

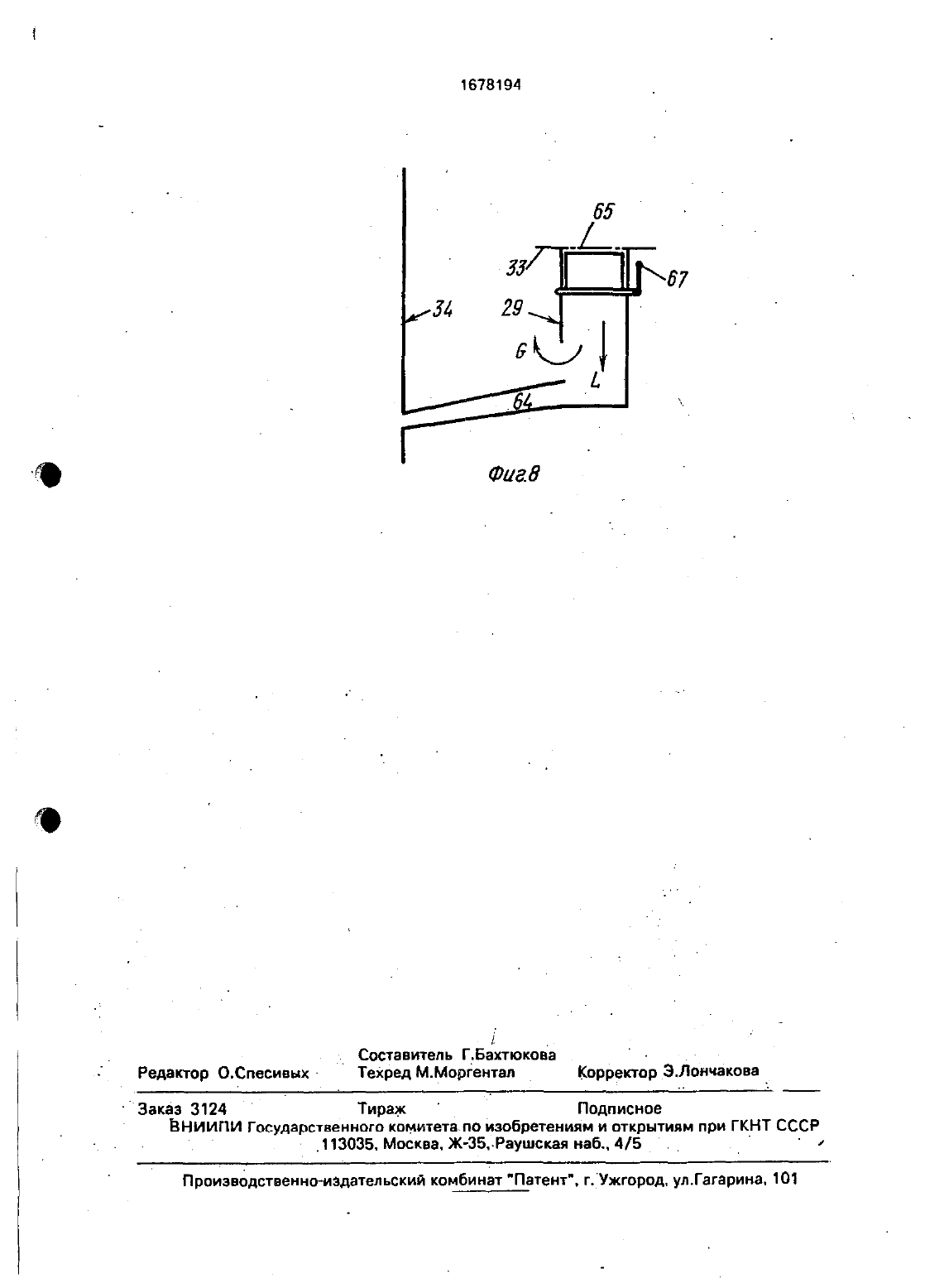

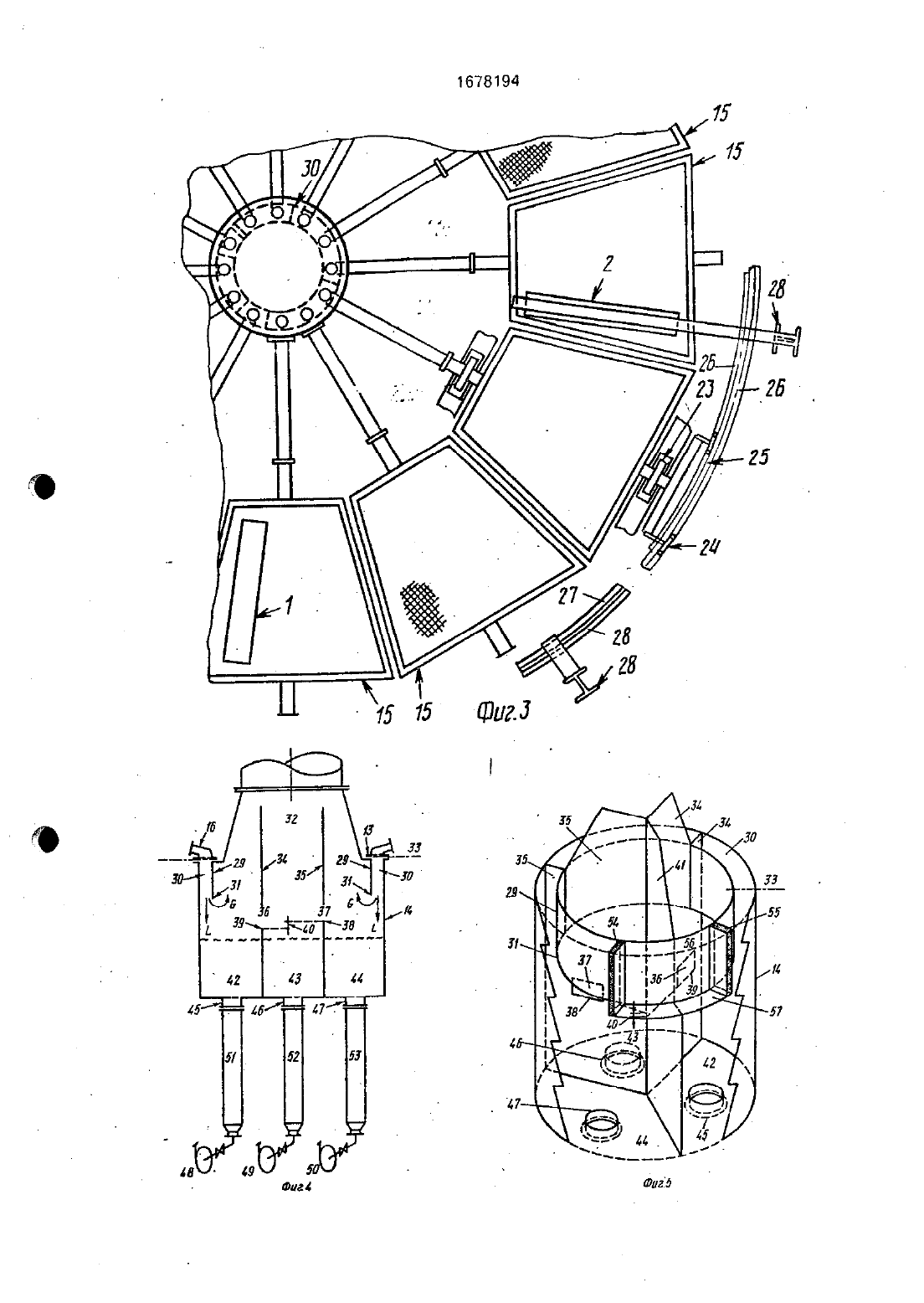

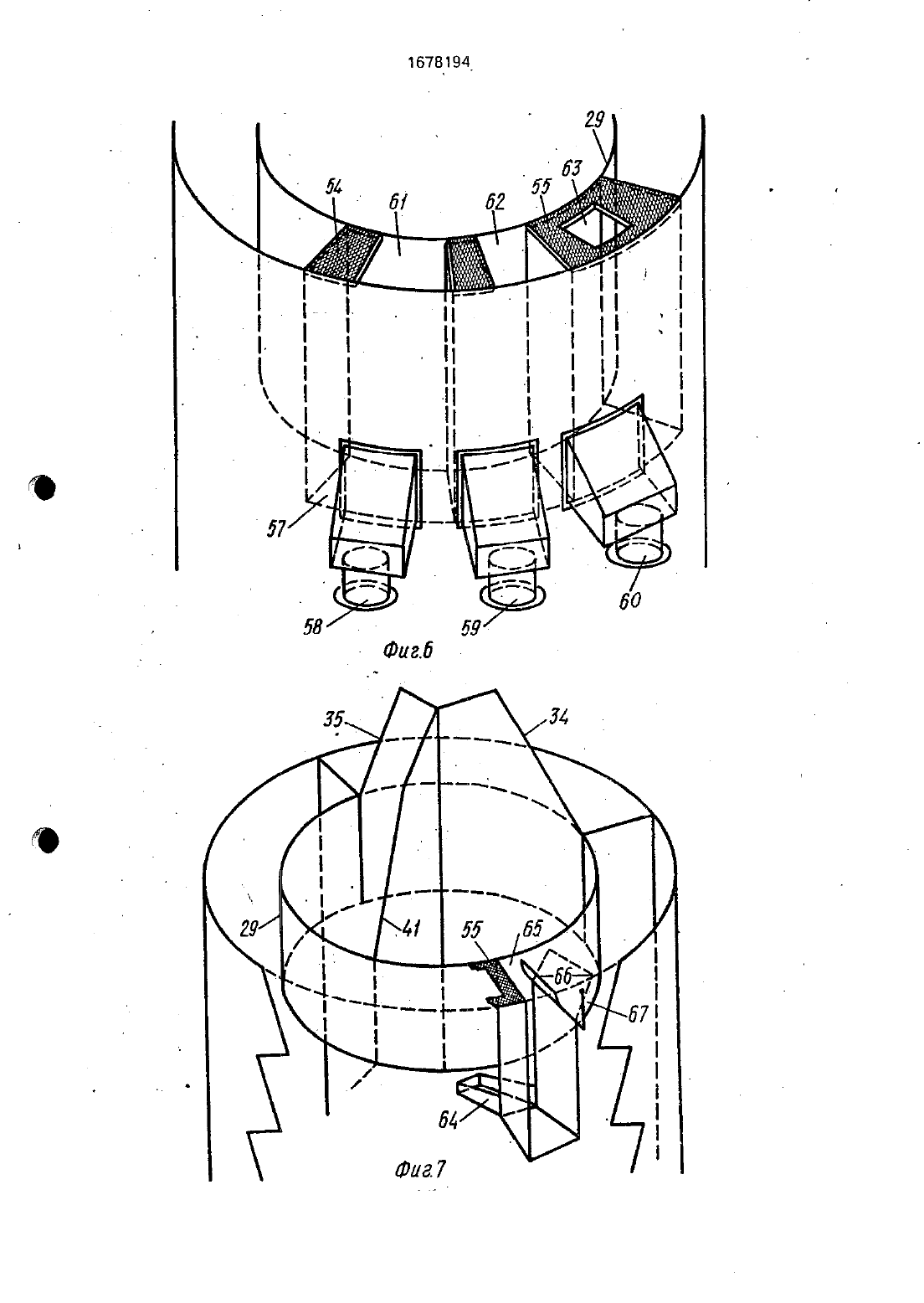

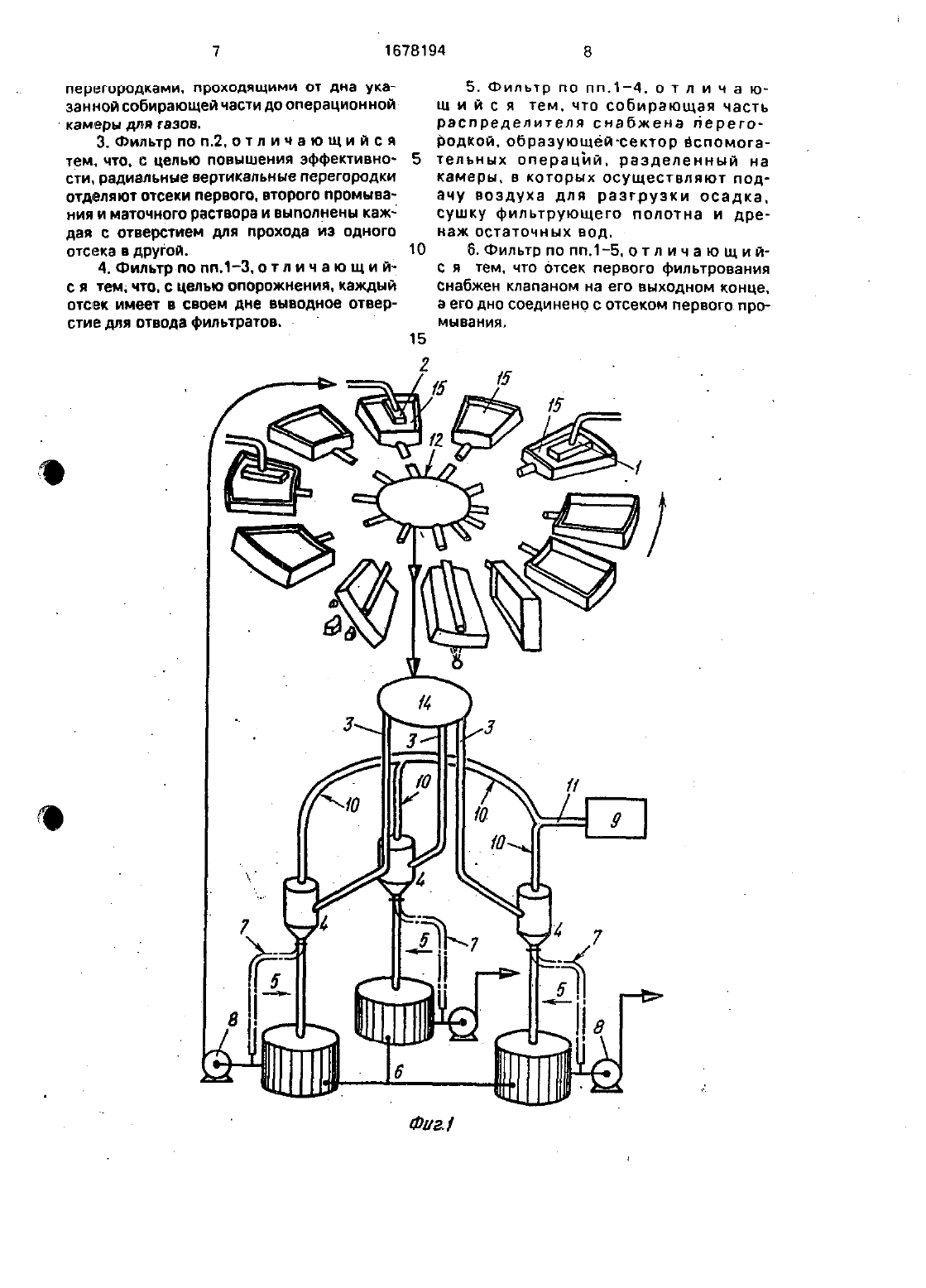

Изобретение относится к усовершенствованию вращающихся вакуумных фильтров с горизонтальной плоскостью фильтрования. в частности распределителя с вертикальной осью. в функцию которого входит сбор. распределение и содержание текучего вещества. поступающего от подвижных фильтрующих элементов к неподвижным элементам устройства удаления.Цель изобретения - уменьшение размеров. снижение стоимости вспомогательного оборудования и сведение до минимума отложений накипи. .На фиг.1. 2. 3 представлен вид в перспективе. в плоскости и основной вид известного вращающегося фильтра с опрокидывающимися лотками на фиг/д общий вид предложенного распределителя на фзчтетб - общий вид коллектора и сепарацпонной части распределителя на фиг.6 т общий вид секторов распределителя. пред назначенныхьдля осуществления вспомога-тельных операций на фиг.7 частьраспределителя. иллюстрирующая регули ровку первого фильтрования на фиг.8 об щий вид регулировочного клапана первого фильтрования.Фильтр состоит из нескольких фильтру. тощих элементов. камер. в которых непре рЫВНО ОСУЩЭСТВЛЯЮТСЯ ПОСПВДОВВТВПЬННВ.операциифильтрования. промывания. различные специальные обработки. удаление осадка. образующегося на фильтрующей поверхности. промывание и сушка камер и фильтрующего полотна. Весь цикл опера ций осуществляется в течение каждого цикла движения. а в целом все циклы поставляют непрерывный процесс. объединенный в цепь фильтрования. Распределительные ковши 1. 2. связан д- ные С перегородками. ОГПВНИЧИВЗЮТ ПОСЛЕдовательные секторы фильтрования и промывания. Жидкости и газы. прошедшие фильтрующие слои камер каждой аоньисобирают в отсеках. затем удаляют по соответствующим каналам 3 к сепараторам 4. а жидкости удаляют посредством барометрических труб 5 в резервуарыб или. как показано штрихпунктирной линией на фигл. с помощью труб .7 направляют к всасываю щим насосам 8. после всасывания газы изсепараторов направляют вверх к вакуум ногй цепи 9 через коллектор 10 и 11. Центральный распределитель 12 состоит из круговой вращающейся распределительной головки 13 и неподвижного основания 14. камера 15 имеют распределительные ковши 1. 2 Подвижная распределительнаяголовка 13 содержит такое число лотков 16, сколько фильтрующих элементов.иэ кото рых жидкость поступает посредством гибких шлангов 17 в лотки. поворачивающаяся рама 18 установлена на круговых элементах 19. укрепленных посредством радиальных соединительных рычагов 20. Несущие камеры 15 с помощью подшипников 21 поворачиваются на двух комплектах роликов 22. закрепленных на основаниях и расположенных в виде двух концентрических окружностей. движение центрируется с помощью центровочных роликов (не показаны). На правляющие рычаги камер 23 имеют дваролика 24. 25. перемещающиеся по рельсам 26. 21. связанным с периферическим каркасом 28. Распределительные ковши 1. 2. подвешенные к каркасу 28 над камерами. подают в камеры раствор для фильтрования и жидкость для промывания. В соответствии с изобретением. газы и жидкость. сцеженные из фильтра. направляют через цилиндрическую стенку 29 вертикально падая в кольцевую камеру 30 и далее. огибая нижнюю кромку 31 стенки 29. жидкость продолжает двигаться вертикально вниз по своей траектории, а газы меняют направление на 1 В 0 и всасываются в верхнюю сепарационную камеру 32. Сепарационная камера 32 имеет прокладку 33 и радиальные перего родки 34 и 35 с отверстиями 36. 37 дляперетока фильтрата из одного отсека в ДРУ гой такимобразом. что более жидкое второе промывание может переливаться через края в первое промывание. а первое промывание в маточный раствор. что и происходит с помощью ребра 38. находящегося выше(речь идет о втором промывании) от маточного раствора. проходит по всей высоте резервуара и исключает всякое сообщение между наиболее жидким фильтратом и маточным раствором. Цилиндрические зоны 42-44. принимающие и содержащие фильтраты. оснащены в нижней части трубами 45-47 для подачи фильтрата к насосам 48 50 посредством каналов 51-53.На фиг.6 показаны перегородки конца 54 и начала 55 вакуумного фильтрования.между которыми находится кольцевая зона 56. с помощью которой могут осуществляться дополнительные операции (подачи воздуха для разгрузки осадка. сушки. фильтрующего полотна и дренажа остаточ ных вод). Кольцевая зона 56 изолирована отрезервуара посредством горизонтальной перегородки 57 таким образом. что находящаяся в ней жидкость должна удаляться или подаваться сбоку по патрубкам 58-60. Т.е.38 ИСКЛЮЧЕНИЕМ КОПЬЦЕВОГО пространства весь объем-резервуара может быть занят фильтратом в вакууме. Эта кольцеваяэона находится, сверху вертикальной перегородки 41. отделяющей маточный раствор от фильтрата последнего промывания. Зона 56 имеет столько камер. сколько необходимо осуществить дополнительных операций. Дополнительные операции проводятся в такой последовательности подача воздухапод давлением через отверстие 61 с цельюоблегчения разгрузки осадка от фильтрования и промывания фильтрующего полотна всасывание воздуха через отверстие 62 с целью сушки фильтрующего полотна для дополнительного дренажа остаточных вод. вытекающих из камер. влерегородке 55. соответствующей операции подачи раствора в камеры. выполнено отверстие 63.Как показано на фиг.7. В, первая собранная жидкость проходит через регулиру 10находящегося в ней газа по каналу 64 в отсек первого промывания. расположенный между стенками 34 и 35. Регулировка отверстия 65 может быть произведена поворачиванием клапана 66 с помощью рычага б снаружи коллектора.Устройства работает следующим образом.Распределительные.ковши 1. 2. связанные с перегородками. ограничивают последовательные секторы фильтрования и промывания.Газы и жидкости. извлеченные из фильтра. направляются через цилиндрическую стенку 29 в кольцевую камеру 30, откуда газы всасываются в сепарационную камеру32. Радиальные перегородки 34 и 35 в сапа рационной камере 32 имеют угловую регулировку, а перегородка 41 установлена неподвижно таким образом. что отсечка фильтратов различной текучести проискодит четко (между фильтрованием маточного раствора и первым промыванием, между первым й вторым промыванием и т.д.). Болеежидкое второе промывание может переливаться через края в первое промывание. а первое промывание в маточныйраствор. Сообщение второго промывания (наиболее жидкий фильтрат) с маТПЧНЫМ ВВСТВОВОМ ИСКЛЮЧЭВТСЯ, так как перегородка 41.выполнена сплошной по всей высоте резервуара. Предусмотрен также распределитель в секции первого фильтрования. в котором собирают первыйт мутный фильтрат при получении осадка вОТСЕКВ МЭТОЧНЫХ растворов. В вакуумном вращающемся фильтре с горизонтальной плоскостью фильтрованияс распределителем описанной конструкции сепарация газов и жидкостей значительна. улучшается с помощью изменения направления на 180 и благодаря увеличению обьема, который стал таким. что уровеньсть циркуляции уменьшилась. улучшилось качество сепарации газов и жидкостей. Обьем отсеков достаточен для непосредственного соединениявсасьтвающих насосов без подключения дополнительных резервуаров.Компактная конструкция коллектора позволяет избежать охлаждения. кристаллизации. накипи. Уход за устройством облегчается.1. Вращающийся вакуумный фильтр с горизонтальной плоскостью фильтрации. содержащий фильтрующие элементы и распределитель. собирающий и распределяющий жидкость. поступающую от элементов. распределитель состоит из распределяющей части и собирающей части. уста новленных с возможностью перемещения одна относительно другой. при этом собирающая часть содержит по меньшей мере один отсек. соединенный с одним или несколькими устройствами всасывания и удаления газов и жидкостей и размещенный под присоединенной к ней распределяющей частью. причем распределяющая часть содержитго движения соединенные с фильтрующим элементом. сепарационную камеру. являющуюся продолжением центральной части собирающей части. трубопровод отвода гаЗОВ, ОТДВПВННЦХ ОТ ФИЛЬТРЗТОВ. О Т Л И Ч а Ю Щ и й с я тем, что. с целью уменьшения размеров. снижения стоимости вспомогательного оборудования и сведения до минимума ОТЛОЖЕНИЙ НЗКИПИ. собирающая ЧаСТЬ выполнена в виде цилиндрического резервуара. е верхней части которого установлена внутренняя перегородка. образующая кольцевое пространство со стенкой резервуара для вертикального подвода фильтратов. поступающих через отверстие ячеек. соединенных фильтрующими элементами. при этом расстояние между нижней кромкой внутренней перегородки и максимальным уровнем в отсеках равно по меньшей мере ширине кольцевого пространства между стенкой резервуара и внутренней перегородкой.2. Филътрпопщотл ичаю щийся тем, что для обеспечения герметичности между отсеками собирающая часть разделена по меньшей мере на два отсека герметичными радиальными вертикальнымиперегородками. проходящими ОТ дНЭ Ука ЗЗННОЙ собирающей ЧЕСТИ ДО ОПЕОЗЦИОННОЙ3. Фильтр поп.2.отп ичающийся тень что. с цепью повышения эффективности. радиальные вертикальные перегородки отделяют отсеки первого. второго промнвад ния и маточного раствора и выполнены кажч дая с отверстием для прохода из одного отсека в дРУтой.4. Фильтр по ппА-З. о т л и ч а ю щ и йс я тем что. с цепью опорожнения. каждый отсек имеет в своем дне выводное отверстие для отвода фильтратов. -5. Фильтр по пп.1-4. о т п и ч а ют ш и й с я тем. что собирающая часть распределителя снабжена перегородкой. образующей-сектор вспомогательных операций. разделенный на камеры. в которых осуществляют подачу воздуха для разгрузки осадка. сушку фильтрующего полотна и дреНЗЖ ОСТЭТОЧНЫХ ВОД.В. Фильтр по пп.15. от л и ч а ю щи йс я тем. что отсек первого фильтрования снабжен клапаном на его выходном конце.В ЕГО ДНО СОВДИНВНО С ОТСЕКОМ ПВрВОГО. проМНВЭНИЯ, И
