Водные лыжи

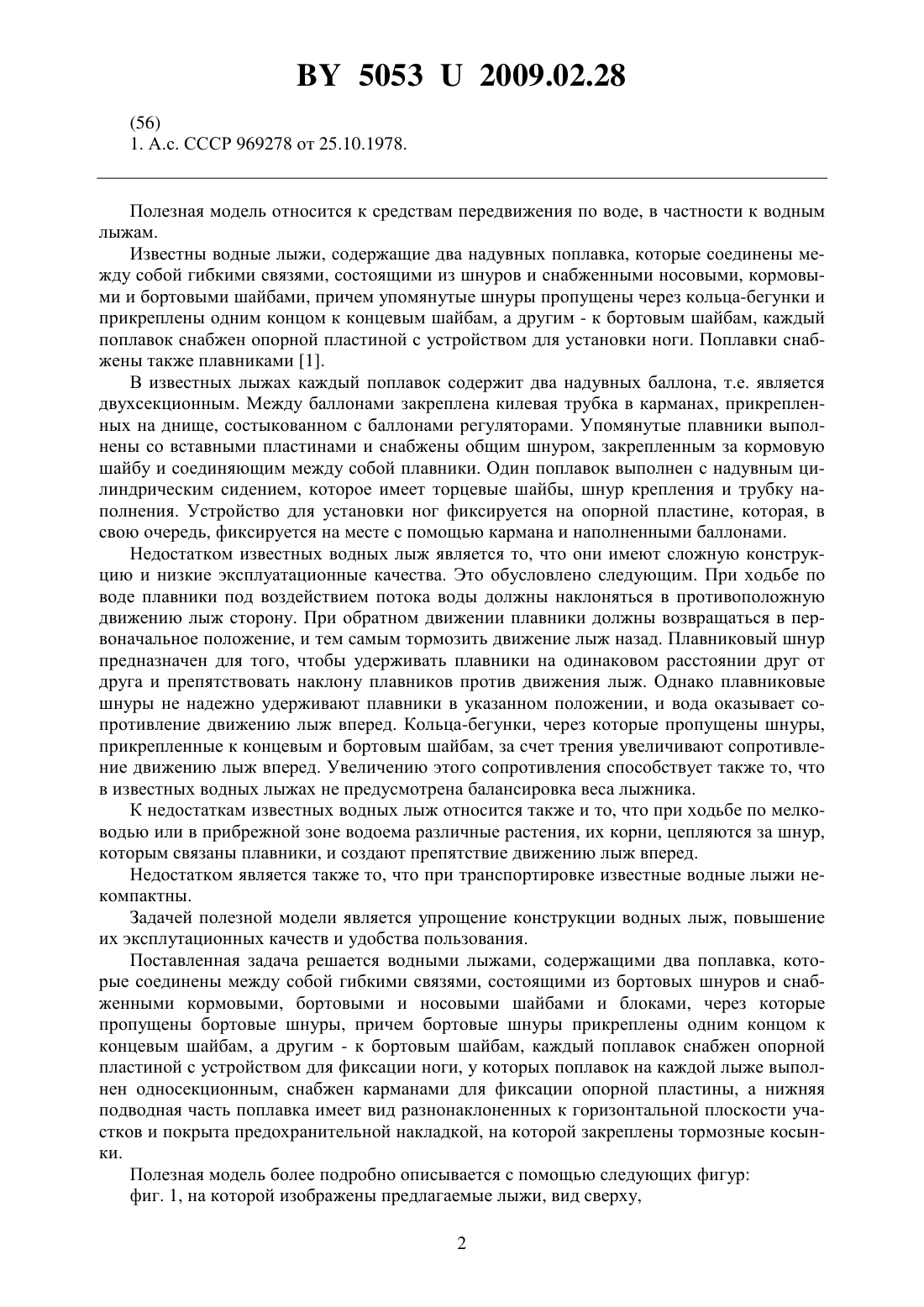

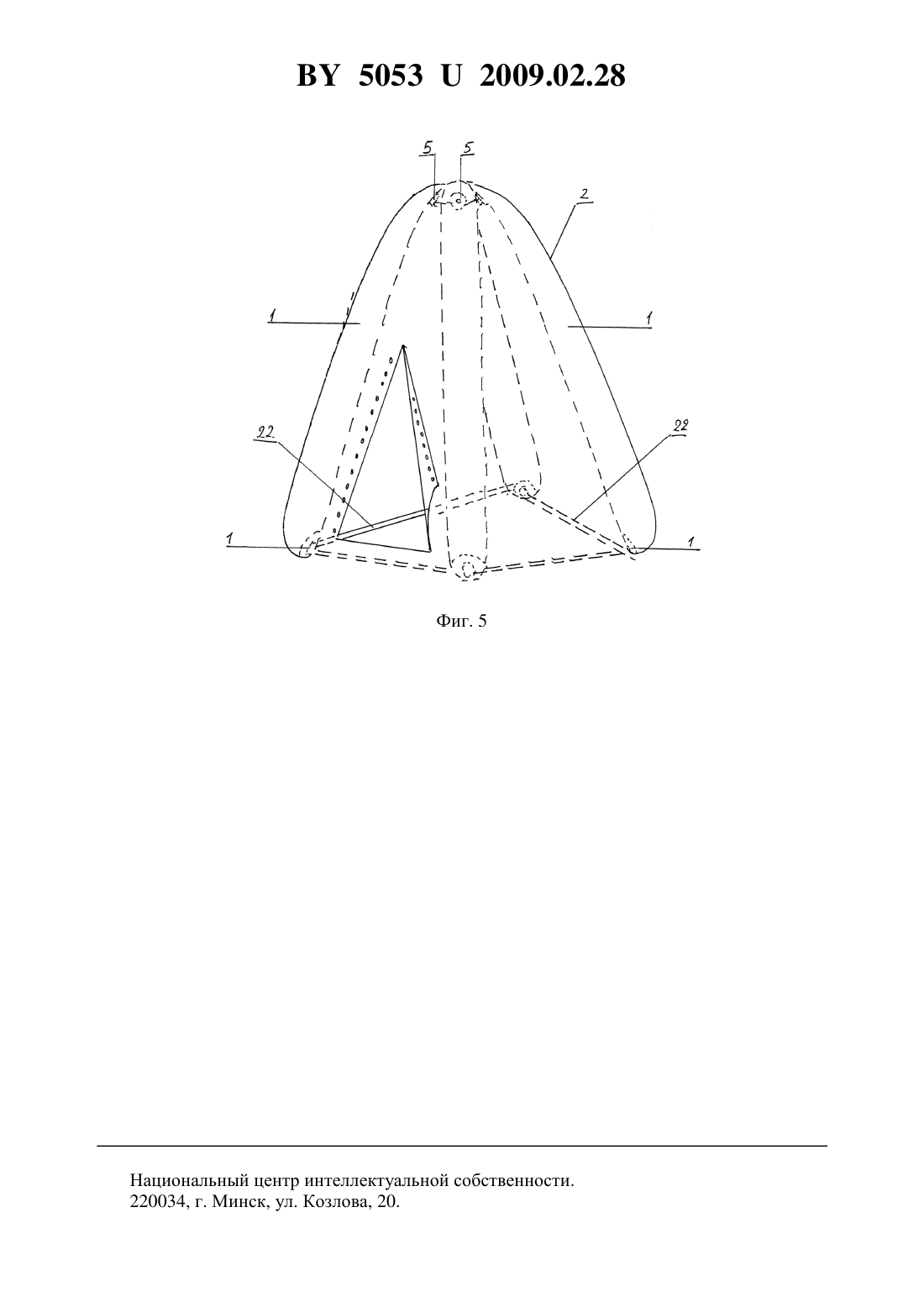

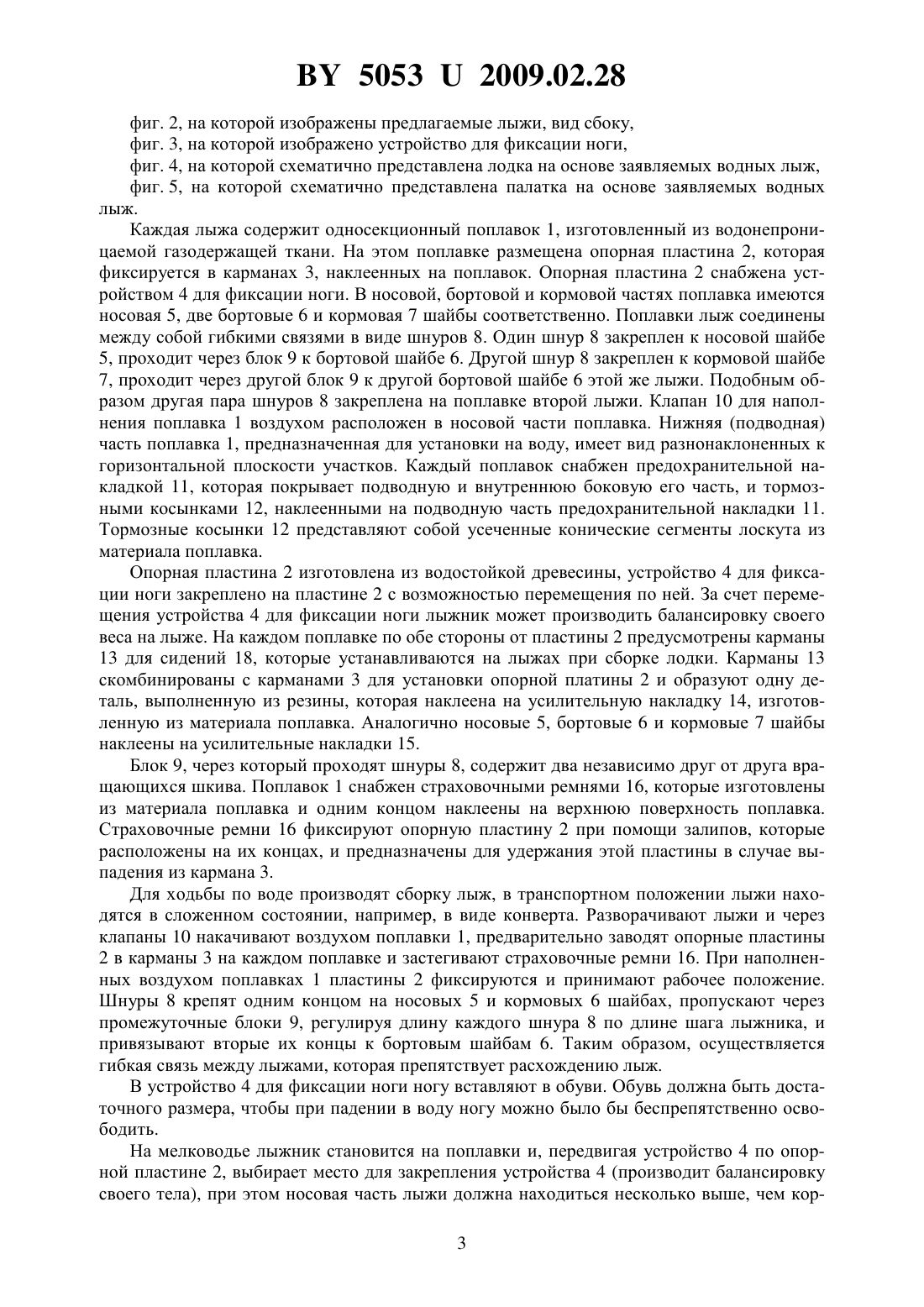

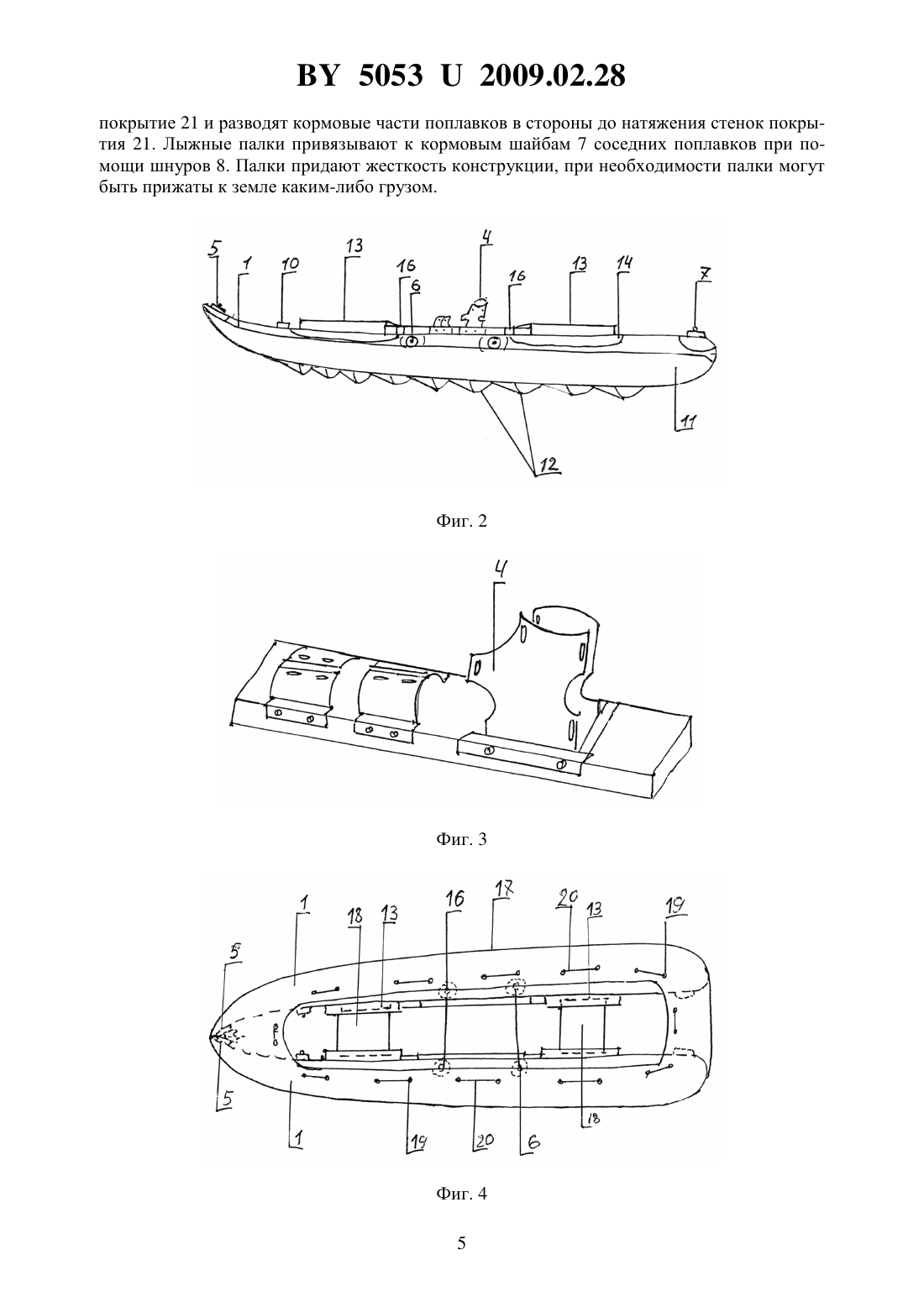

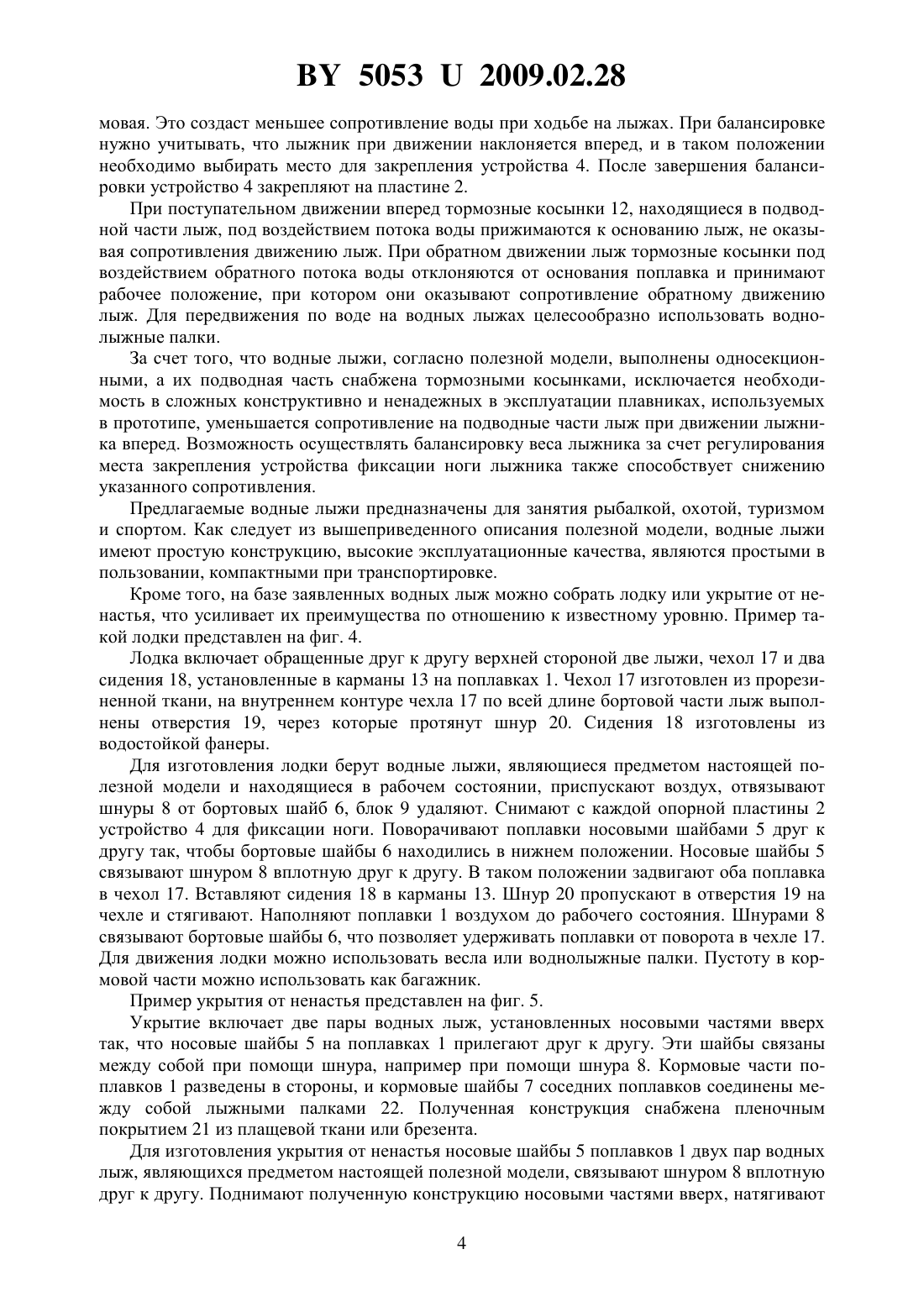

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Базылев Владимир Анатольевич(72) Автор Базылев Владимир Анатольевич(73) Патентообладатель Базылев Владимир Анатольевич(57) 1. Водные лыжи, содержащие два поплавка, которые соединены между собой гибкими связями, состоящими из бортовых шнуров и снабженными кормовыми, бортовыми и носовыми шайбами и блоками, через которые пропущены бортовые шнуры, причем бортовые шнуры прикреплены одним концом к концевым шайбам, а другим - к бортовым шайбам, каждый поплавок снабжен опорной пластиной с устройством для фиксации ноги,отличающиеся тем, что поплавок на каждой лыже выполнен односекционным, снабжен карманами для фиксации опорной пластины на верхней части поплавка, а нижняя подводная часть поплавка имеет вид разнонаклоненных к горизонтальной плоскости участков и покрыта предохранительной накладкой, на которой закреплены тормозные косынки. 2. Водные лыжи по п. 1, отличающиеся тем, что каждый поплавок снабжен карманами для установки сидений, предназначенных для лодки, при этом каждый карман для установки упомянутых сидений скомбинирован с карманом для фиксации опорной пластины и образует с ним одну деталь с усилительной накладкой. 3. Водные лыжи по п. 1, отличающиеся тем, что устройство для фиксации ноги закреплено на опорной пластине с возможностью продольной балансировки веса лыжника. 4. Водные лыжи по п. 1, отличающиеся тем, что упомянутый блок включает два вращающихся шкива. 5. Водные лыжи по п. 1, отличающиеся тем, что носовые, бортовые и кормовые шайбы наклеены на усилительные накладки.(56) 1. А.с. СССР 969278 от 25.10.1978. Полезная модель относится к средствам передвижения по воде, в частности к водным лыжам. Известны водные лыжи, содержащие два надувных поплавка, которые соединены между собой гибкими связями, состоящими из шнуров и снабженными носовыми, кормовыми и бортовыми шайбами, причем упомянутые шнуры пропущены через кольца-бегунки и прикреплены одним концом к концевым шайбам, а другим - к бортовым шайбам, каждый поплавок снабжен опорной пластиной с устройством для установки ноги. Поплавки снабжены также плавниками 1. В известных лыжах каждый поплавок содержит два надувных баллона, т.е. является двухсекционным. Между баллонами закреплена килевая трубка в карманах, прикрепленных на днище, состыкованном с баллонами регуляторами. Упомянутые плавники выполнены со вставными пластинами и снабжены общим шнуром, закрепленным за кормовую шайбу и соединяющим между собой плавники. Один поплавок выполнен с надувным цилиндрическим сидением, которое имеет торцевые шайбы, шнур крепления и трубку наполнения. Устройство для установки ног фиксируется на опорной пластине, которая, в свою очередь, фиксируется на месте с помощью кармана и наполненными баллонами. Недостатком известных водных лыж является то, что они имеют сложную конструкцию и низкие эксплуатационные качества. Это обусловлено следующим. При ходьбе по воде плавники под воздействием потока воды должны наклоняться в противоположную движению лыж сторону. При обратном движении плавники должны возвращаться в первоначальное положение, и тем самым тормозить движение лыж назад. Плавниковый шнур предназначен для того, чтобы удерживать плавники на одинаковом расстоянии друг от друга и препятствовать наклону плавников против движения лыж. Однако плавниковые шнуры не надежно удерживают плавники в указанном положении, и вода оказывает сопротивление движению лыж вперед. Кольца-бегунки, через которые пропущены шнуры,прикрепленные к концевым и бортовым шайбам, за счет трения увеличивают сопротивление движению лыж вперед. Увеличению этого сопротивления способствует также то, что в известных водных лыжах не предусмотрена балансировка веса лыжника. К недостаткам известных водных лыж относится также и то, что при ходьбе по мелководью или в прибрежной зоне водоема различные растения, их корни, цепляются за шнур,которым связаны плавники, и создают препятствие движению лыж вперед. Недостатком является также то, что при транспортировке известные водные лыжи некомпактны. Задачей полезной модели является упрощение конструкции водных лыж, повышение их эксплутационных качеств и удобства пользования. Поставленная задача решается водными лыжами, содержащими два поплавка, которые соединены между собой гибкими связями, состоящими из бортовых шнуров и снабженными кормовыми, бортовыми и носовыми шайбами и блоками, через которые пропущены бортовые шнуры, причем бортовые шнуры прикреплены одним концом к концевым шайбам, а другим - к бортовым шайбам, каждый поплавок снабжен опорной пластиной с устройством для фиксации ноги, у которых поплавок на каждой лыже выполнен односекционным, снабжен карманами для фиксации опорной пластины, а нижняя подводная часть поплавка имеет вид разнонаклоненных к горизонтальной плоскости участков и покрыта предохранительной накладкой, на которой закреплены тормозные косынки. Полезная модель более подробно описывается с помощью следующих фигур фиг. 1, на которой изображены предлагаемые лыжи, вид сверху,2 50532009.02.28 фиг. 2, на которой изображены предлагаемые лыжи, вид сбоку,фиг. 3, на которой изображено устройство для фиксации ноги,фиг. 4, на которой схематично представлена лодка на основе заявляемых водных лыж,фиг. 5, на которой схематично представлена палатка на основе заявляемых водных лыж. Каждая лыжа содержит односекционный поплавок 1, изготовленный из водонепроницаемой газодержащей ткани. На этом поплавке размещена опорная пластина 2, которая фиксируется в карманах 3, наклеенных на поплавок. Опорная пластина 2 снабжена устройством 4 для фиксации ноги. В носовой, бортовой и кормовой частях поплавка имеются носовая 5, две бортовые 6 и кормовая 7 шайбы соответственно. Поплавки лыж соединены между собой гибкими связями в виде шнуров 8. Один шнур 8 закреплен к носовой шайбе 5, проходит через блок 9 к бортовой шайбе 6. Другой шнур 8 закреплен к кормовой шайбе 7, проходит через другой блок 9 к другой бортовой шайбе 6 этой же лыжи. Подобным образом другая пара шнуров 8 закреплена на поплавке второй лыжи. Клапан 10 для наполнения поплавка 1 воздухом расположен в носовой части поплавка. Нижняя (подводная) часть поплавка 1, предназначенная для установки на воду, имеет вид разнонаклоненных к горизонтальной плоскости участков. Каждый поплавок снабжен предохранительной накладкой 11, которая покрывает подводную и внутреннюю боковую его часть, и тормозными косынками 12, наклеенными на подводную часть предохранительной накладки 11. Тормозные косынки 12 представляют собой усеченные конические сегменты лоскута из материала поплавка. Опорная пластина 2 изготовлена из водостойкой древесины, устройство 4 для фиксации ноги закреплено на пластине 2 с возможностью перемещения по ней. За счет перемещения устройства 4 для фиксации ноги лыжник может производить балансировку своего веса на лыже. На каждом поплавке по обе стороны от пластины 2 предусмотрены карманы 13 для сидений 18, которые устанавливаются на лыжах при сборке лодки. Карманы 13 скомбинированы с карманами 3 для установки опорной платины 2 и образуют одну деталь, выполненную из резины, которая наклеена на усилительную накладку 14, изготовленную из материала поплавка. Аналогично носовые 5, бортовые 6 и кормовые 7 шайбы наклеены на усилительные накладки 15. Блок 9, через который проходят шнуры 8, содержит два независимо друг от друга вращающихся шкива. Поплавок 1 снабжен страховочными ремнями 16, которые изготовлены из материала поплавка и одним концом наклеены на верхнюю поверхность поплавка. Страховочные ремни 16 фиксируют опорную пластину 2 при помощи залипов, которые расположены на их концах, и предназначены для удержания этой пластины в случае выпадения из кармана 3. Для ходьбы по воде производят сборку лыж, в транспортном положении лыжи находятся в сложенном состоянии, например, в виде конверта. Разворачивают лыжи и через клапаны 10 накачивают воздухом поплавки 1, предварительно заводят опорные пластины 2 в карманы 3 на каждом поплавке и застегивают страховочные ремни 16. При наполненных воздухом поплавках 1 пластины 2 фиксируются и принимают рабочее положение. Шнуры 8 крепят одним концом на носовых 5 и кормовых 6 шайбах, пропускают через промежуточные блоки 9, регулируя длину каждого шнура 8 по длине шага лыжника, и привязывают вторые их концы к бортовым шайбам 6. Таким образом, осуществляется гибкая связь между лыжами, которая препятствует расхождению лыж. В устройство 4 для фиксации ноги ногу вставляют в обуви. Обувь должна быть достаточного размера, чтобы при падении в воду ногу можно было бы беспрепятственно освободить. На мелководье лыжник становится на поплавки и, передвигая устройство 4 по опорной пластине 2, выбирает место для закрепления устройства 4 (производит балансировку своего тела), при этом носовая часть лыжи должна находиться несколько выше, чем кор 3 50532009.02.28 мовая. Это создаст меньшее сопротивление воды при ходьбе на лыжах. При балансировке нужно учитывать, что лыжник при движении наклоняется вперед, и в таком положении необходимо выбирать место для закрепления устройства 4. После завершения балансировки устройство 4 закрепляют на пластине 2. При поступательном движении вперед тормозные косынки 12, находящиеся в подводной части лыж, под воздействием потока воды прижимаются к основанию лыж, не оказывая сопротивления движению лыж. При обратном движении лыж тормозные косынки под воздействием обратного потока воды отклоняются от основания поплавка и принимают рабочее положение, при котором они оказывают сопротивление обратному движению лыж. Для передвижения по воде на водных лыжах целесообразно использовать воднолыжные палки. За счет того, что водные лыжи, согласно полезной модели, выполнены односекционными, а их подводная часть снабжена тормозными косынками, исключается необходимость в сложных конструктивно и ненадежных в эксплуатации плавниках, используемых в прототипе, уменьшается сопротивление на подводные части лыж при движении лыжника вперед. Возможность осуществлять балансировку веса лыжника за счет регулирования места закрепления устройства фиксации ноги лыжника также способствует снижению указанного сопротивления. Предлагаемые водные лыжи предназначены для занятия рыбалкой, охотой, туризмом и спортом. Как следует из вышеприведенного описания полезной модели, водные лыжи имеют простую конструкцию, высокие эксплуатационные качества, являются простыми в пользовании, компактными при транспортировке. Кроме того, на базе заявленных водных лыж можно собрать лодку или укрытие от ненастья, что усиливает их преимущества по отношению к известному уровню. Пример такой лодки представлен на фиг. 4. Лодка включает обращенные друг к другу верхней стороной две лыжи, чехол 17 и два сидения 18, установленные в карманы 13 на поплавках 1. Чехол 17 изготовлен из прорезиненной ткани, на внутреннем контуре чехла 17 по всей длине бортовой части лыж выполнены отверстия 19, через которые протянут шнур 20. Сидения 18 изготовлены из водостойкой фанеры. Для изготовления лодки берут водные лыжи, являющиеся предметом настоящей полезной модели и находящиеся в рабочем состоянии, приспускают воздух, отвязывают шнуры 8 от бортовых шайб 6, блок 9 удаляют. Снимают с каждой опорной пластины 2 устройство 4 для фиксации ноги. Поворачивают поплавки носовыми шайбами 5 друг к другу так, чтобы бортовые шайбы 6 находились в нижнем положении. Носовые шайбы 5 связывают шнуром 8 вплотную друг к другу. В таком положении задвигают оба поплавка в чехол 17. Вставляют сидения 18 в карманы 13. Шнур 20 пропускают в отверстия 19 на чехле и стягивают. Наполняют поплавки 1 воздухом до рабочего состояния. Шнурами 8 связывают бортовые шайбы 6, что позволяет удерживать поплавки от поворота в чехле 17. Для движения лодки можно использовать весла или воднолыжные палки. Пустоту в кормовой части можно использовать как багажник. Пример укрытия от ненастья представлен на фиг. 5. Укрытие включает две пары водных лыж, установленных носовыми частями вверх так, что носовые шайбы 5 на поплавках 1 прилегают друг к другу. Эти шайбы связаны между собой при помощи шнура, например при помощи шнура 8. Кормовые части поплавков 1 разведены в стороны, и кормовые шайбы 7 соседних поплавков соединены между собой лыжными палками 22. Полученная конструкция снабжена пленочным покрытием 21 из плащевой ткани или брезента. Для изготовления укрытия от ненастья носовые шайбы 5 поплавков 1 двух пар водных лыж, являющихся предметом настоящей полезной модели, связывают шнуром 8 вплотную друг к другу. Поднимают полученную конструкцию носовыми частями вверх, натягивают 4 50532009.02.28 покрытие 21 и разводят кормовые части поплавков в стороны до натяжения стенок покрытия 21. Лыжные палки привязывают к кормовым шайбам 7 соседних поплавков при помощи шнуров 8. Палки придают жесткость конструкции, при необходимости палки могут быть прижаты к земле каким-либо грузом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
