Защитное покрытие документа

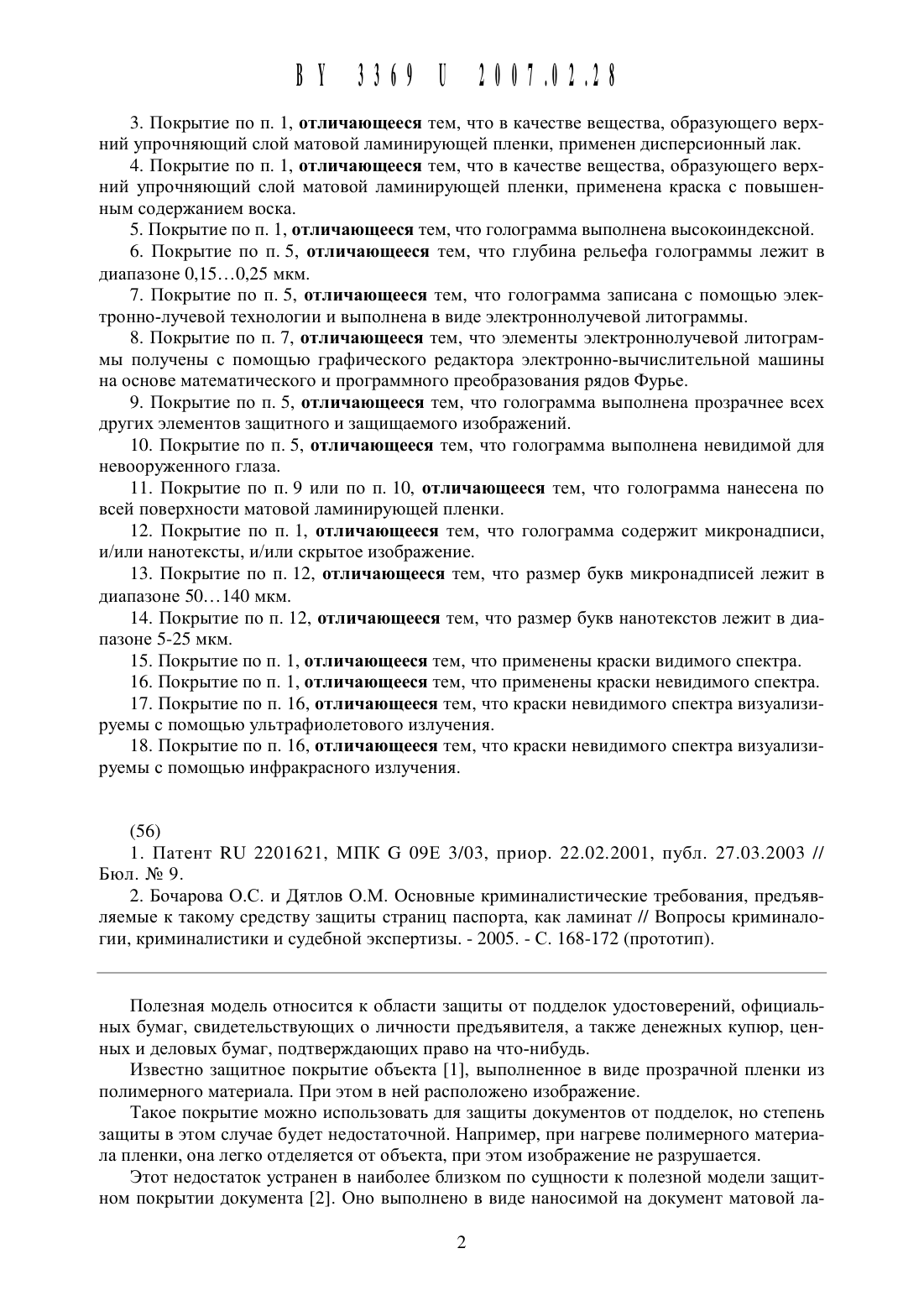

3. Покрытие по п. 1, отличающееся тем, что в качестве вещества, образующего верхний упрочняющий слой матовой ламинирующей пленки, применен Дисперсионный лак.4. Покрытие по п. 1, отличающееся тем, что в качестве вещества, образующего верхний упрочняющий слой матовой ламинирующей пленки, применена краска с повь 1 Шенным содержанием воска.5. Покрытие по п. 1, отличающееся тем, что голограмма выполнена высокоиндексной.6. Покрытие по п. 5, отличающееся тем, что глубина рельефа голограммы лежит в диапазоне 0,15. . .О,25 мкм.7. Покрытие по п. 5, отличающееся тем, что голограмма записана с помощью электронно-лучевой технологии и выполнена в виде электроннолучевой литограммь 1.8. Покрытие по п. 7, отличающееся тем, что элементы электроннолучевой литограммы получены с помощью графического редактора электронно-вь 1 числительной машины на основе математического и программного преобразования рядов Фурье.9. Покрытие по п. 5, отличающееся тем, что голограмма выполнена прозрачнее всех других элементов защитного и защищаемого изображений.10. Покрытие по п. 5, отличающееся тем, что голограмма выполнена невидимой для невооруженного глаза.11. Покрытие по п. 9 или по п. 10, отличающееся тем, что голограмма нанесена по всей поверхности матовой ламинирующей пленки.12. Покрытие по п. 1, отличающееся тем, что голограмма содержит микронадписи,и/или нанотексты, и/или скрытое изображение.13. Покрытие по п. 12, отличающееся тем, что размер букв микронадписей лежит в диапазоне 50. . . 140 мкм.14. Покрытие по п. 12, отличающееся тем, что размер букв нанотекстов лежит в диапазоне 5-25 мкм.15. Покрытие по п. 1, отличающееся тем, что применены краски видимого спектра.16. Покрытие по п. 1, отличающееся тем, что применены краски невидимого спектра.17. Покрытие по п. 16, отличающееся тем, что краски невидимого спектра визуализируемь 1 с помощью ультрафиолетового излучения.18. Покрытие по п. 16, отличающееся тем, что краски невидимого спектра визуализируемь 1 с помощью инфракрасного излучения.2. Бочарова О.С. и Дятлов О.М. Основные криминалистические требования, предъявляемые к такому средству защиты страниц паспорта, как ламинат // Вопросы криминалогии, криминалистики и судебной экспертизы. - 2005. - С. 168-172 (прототип).Полезная модель относится к области защиты от подделок удостоверений, официальных бумаг, свидетельствующих о личности предъявителя, а также денежных купюр, Ценнь 1 х и деловых бумаг, подтверждающих право на что-нибудь.Известно защитное покрытие объекта 1, выполненное в виде прозрачной пленки из полимерного материала. При этом в ней расположено изображение.Такое покрытие можно использовать для защиты документов от подделок, но степень защиты в этом случае будет недостаточной. Например, при нагреве полимерного материала пленки, она легко отделяется от объекта, при этом изображение не разрушается.Этот недостаток устранен в наиболее близком по сущности к полезной модели защитном покрытии документа 2. Оно выполнено в виде наносимой на документ матовой ла 2минирующей пленки, толщиной боле 20 мкм. Такая пленка наносится на документ с помощью холодного тиснения. При этом в этой пленке, также как И в аналоге 1, может быть расположено изображение.Однако недостаток прототипа в том, что для устранения бликов ламинирующая пленка выполнена матовой. Однако в этом случае сравнительно большая толщина пленки(свыше 20 мкм) ухудшает видимость изображений внутри пленки и под ней.Кроме того, сравнительно большая толщина матовой ламинирующей пленки, в некоторь 1 х случаях, позволяет отделять ее от защищаемого документа без разрушения изображения, нанесенного предварительно на документ. Это может способствовать искажению и фальсификации документа злоумышленником.В конечном итоге, упомянутые недостаточная степень адгезии между матовой ламинирующей пленкой и документом, а также плохая прозрачность защитного покрытия снижают эффективность его использования.Задача полезной модели - создать более эффективное в своем использовании защитное покрытие с повышенными свойствами прочности и прозрачности.Поставленная задача решается тем, что в защитном покрытии документа, содержащем наносимую ламинированием на документ с защищаемым изображением, матовую ламинирующую пленку, состоящую из верхнего упрочняющего слоя, нижнего упрочняющего слоя и промежуточных слоев, в которых и/или на которых расположены элементы защитного изображения, имеются следующие отличительные признакитолщина матовой ламинирующей пленки не превышает 10 мкмверхний упрочняющий слой матовой ламинирующей пленки, в сравнении с другими слоями, более стоек к истираниюламинирование произведено горячим способомв качестве элементов защитного изображения применена, как минимум, одна голограмма и/или графические элементы, выполненные красками.Выполнение матовой ламинирующей пленки толщиной менее 10 мкм позволит повь 1 сить четкость восприятия изображения в ней и под ней.Выполнение верхнего упрочняющего слоя этой пленки, в сравнении с другими ее слоями, более стойким к истиранию, направлено на повышение долговечности и сохранности защитного покрытия документа. Если в прототипе 2 на защитном покрытии документа остаются Царапины, даже, например, от ногтя человека, то в устройстве по полезной модели такой недостаток отсутствует.Осуществление ламинирования матовой ламинирующей пленки горячим способом будет способствовать повышению силы сцепления нижней поверхности матовой ламинирующей пленки с документом. В большинстве случаев, попытка злоумышленника отделить это покрытие от документа закончится неудачей. Также возможно разрушение изображения на документе, если злоумышленник все же сможет полностью отделить защитное покрытие от документа. Если же он каким-то образом соскоблит часть слоя (слоев) матовой ламинирующей пленки с документа, то разрушит изображение в самом защитном покрытии.Содержание в изображении, как минимум, одной голограммы, и/или графических элементов, выполненных защитными красками, повышает эффективность применения защитного покрытия документа, так как обеспечивает его комплексную защиту различными элементами повышенной сложности выполнения. Это делает практически невозможным повторение сущности защитного покрытия злоумышленниками.Для обеспечения защиты матовой ламинирующей пленки до нанесения ее на документ и для обеспечения процесса ламинирования введен зависимый отличительный признакдо ламинирования матовой ламинирующей пленки она содержит поверх своего верхнего упрочняющего слоя лавсановую пленку, удаляемую после ламинирования.Для повышения защитных И потребительских свойств матовой ламинирующей пленки в процессе ее эксплуатации на защищаемом документе введены также следующие зависимые отличительные признакидо ламинирования матовой ламинирующей пленки она содержит поверх своего верхнего упрочняющего слоя лавсановую пленку, удаляемую после ламинированияв качестве вещества, образующего верхний упрочняющий слой матовой ламинирующей пленки, применен дисперсионный лакв качестве вещества верхнего упрочняющего слой матовой ламинирующей пленки,применена краска с повышенным содержанием воскаглубина рельефа голограммы лежит в диапазоне 0,15. . .О,25 мкмэлементы электронно-лучевой литограммы получены с помощью графического редактора электронно-вь 1 числительной машины на основе математического и программного преобразования рядов Фурьеголограмма выполнена прозрачнее всех других элементов защитного и защищаемого изображенийголограмма выполнена не видимой для невооруженного глазаголограмма нанесена по всей поверхности матовой ламинирующей пленкиразмер букв микронадписей лежит в диапазоне 50. . . 140 мкмразмер букв нанотекстов лежит в диапазоне 5-25 мкмприменены краски видимого спектраприменены краски невидимого спектракраски невидимого спектра визуализируемы с помощью ультрафиолетового излучениякраски невидимого спектра визуализируемы с помощью инфракрасного излучения.Сущность полезной модели поясняется иллюстрациями.На фиг. 1 показан вид защитного покрытия сверху. На фиг. 2 - условно увеличенное по толщине защитное покрытие (вид с его торца).Защитное покрытие документа 1 (фиг. 1 и 2) содержит, наносимую с помощью ламинирования матовую ламинирующую пленку 2, в которой содержатся элементы комплексного изображения 3.Толщина матовой ламинирующей пленки 2 не превышает 10 мкм и ее ламинирование осуществлено горячим способом.Матовая ламинирующая пленка 2 выполнена многослойной (фиг. 2). При этом верхний упрочняющий слой 2 а образован веществом с более высокой, чем у других слоев,стойкостью к истиранию, химическому и атмосферному воздействию.Под верхним слоем 2 а расположен полимерный слой 2 б, а под ним - высокоиндексаЦионнь 1 й слой 2 в. В нем и/или на нем нанесена голограмма За комплексного изображения 3,записанная, например, с помощью электронно-лучевой технологии (литографии). Глубина ее рельефа лежит в диапазоне 0,15. . .О,25 мкм. Комплексное изображение 3 содержит также полученную, например, методом тиснения, голограмму Зб в слое 2 г и на нем - графические элементы Зв, выполненные защитными красками. Например, красной, синей и зеленой, визуализируемыми с помощью ультрафиолетового излучения.Кроме того, все названные элементы могут содержать (не показаны) латентные изображения, микротекст. Ниже расположен нижний упрочняющий слой 2 д и адгезивный слой 2 е, выполненный из определенного клеевого состава.Рекомендуется в качестве вещества, образующего верхний слой 2 а матовой ламинирующей пленки, применять дисперсионный лак или краску с повышенным содержанием воска.Если голограмма За нанесена по всей поверхности матовой ламинирующей пленки 2(не показано), то она выполняется прозрачнее всех других элементов комплексного изображений 3 И прозрачнее Изображения 1 а, расположенного на документе 1.Высокоиндексная голограмма За может выполняться невидимой для невооруженного глаза. Она также может содержать микронадписи и/или нанотексть 1 (не показано). При этом размер букв таких микронадписей лежит в диапазоне 50. . . 140 мкм, а нанотекстов - в диапазоне 5-25 мкм.Желательно, чтобы элементы голограммы (литограммы) Зб были бы получены с помощью графического редактора электронно-вь 1 числительной машины на основе математического и программного преобразования рядов Фурье.Для обеспечения защиты матовой ламинирующей пленки 2 до нанесения ее на документ 1 и для обеспечения самого процесса ламинирования она содержит поверх своего верхнего упрочняющего слоя 2 а лавсановую пленку 4.Используют защитное покрытие документа 1 следующим образом.На документ 1 предварительно наносится изображение 1 а. Затем на зону защиты этого изображения 1 а налагается матовая ламинирующая пленка 2 вместе с лавсановой пленкой 4. Весь полученный блок помещается (не показано) в специальный бумажный карман и затем в ламинатор, на котором предварительно устанавливается соответствующая температура (120-1 З 0 градусов Цельсия) и скорость прохождения ламинирования (около 1 метра в минуту).Время обработки одного документа 1, поверхность которого может занимать до 0,065 метров квадратных, составляет 20-30 секунд.Возможно также локальное ламинирование защитных зон документа 1 меньшего размера.После ламинирования лавсановая пленка 4 снимается с защитного покрытия документа 1.В процессе эксплуатации элементами комплексного изображения 3 выполняются разнообразные защитные функцииголограммой За, которая может быть практически невидимой для невооруженного глаза, а также может быть выполнена с элементами микротекста, скрытого изображенияэлектронно-лучевой литограммой Зб сложной конфигурацииграфическими элементами Зв, выполненными разноцветными защитными красками,визуализируемыми с помощью ультрафиолетового излучения.Таким образом, обеспечивается высокая степень защищенности документа 1. Полученное защитное покрытие можно использовать для производства различных удостоверений, в т.ч. паспортов и бланков строгой отчетности.Известно, что стоимость обычного ламинатора составляет около 100-150 долларов США, поэтому сам процесс такого ламинирования может быть сравнительно дешевым при массовом его применении.Несанкционированное отделение тонкой (менее 10 мкм) матовой ламинирующей пленки 2 (фиг. 2) от документа 1 очень затруднено. Если злоумышленнику все же это удастся сделать, то из-за достаточно высокой силы сцепления между адгезивным слоем 2 е,усиленным нижним упрочняющим слоем 2 д, и документом 1, его защищаемое изображение 1 а разрушится.Также произойдет разрушение голограмм За, Зб и графических элементов Зв защитного изображения З полностью или по отдельности, если злоумышленник попытается поэтапно удалить каким-то образом слои 2 а-2 в, чтобы добраться до сущности элементов защитного изображения З.Если даже предположить, что это произойдет, то на пути злоумышленника по познанию сути защиты документа 1 встанет невозможность воспроизвести в цифровом виде сущность голограммы (литограммы) За. Ее элементы получены с помощью графического
