Энергоэффективное здание

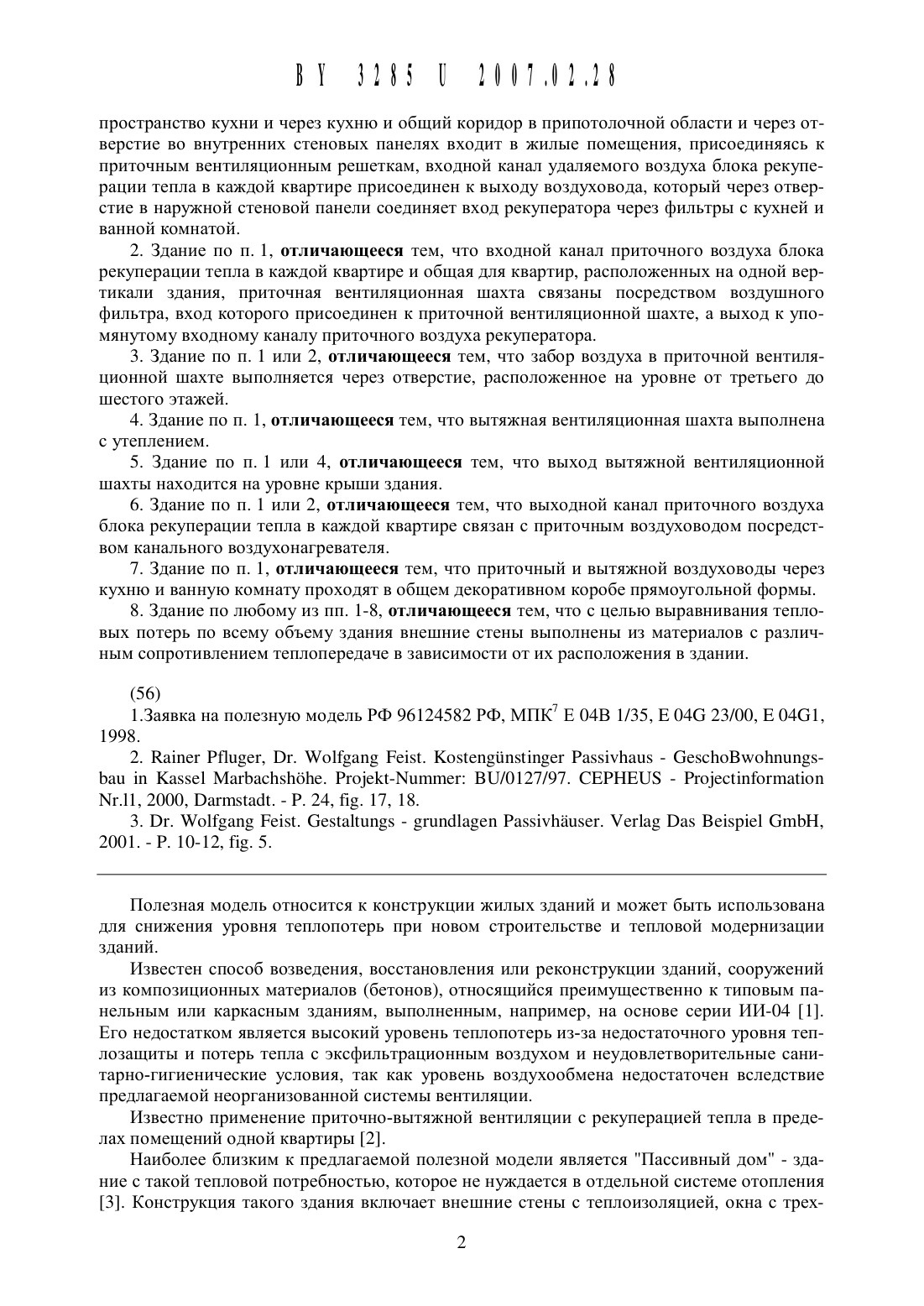

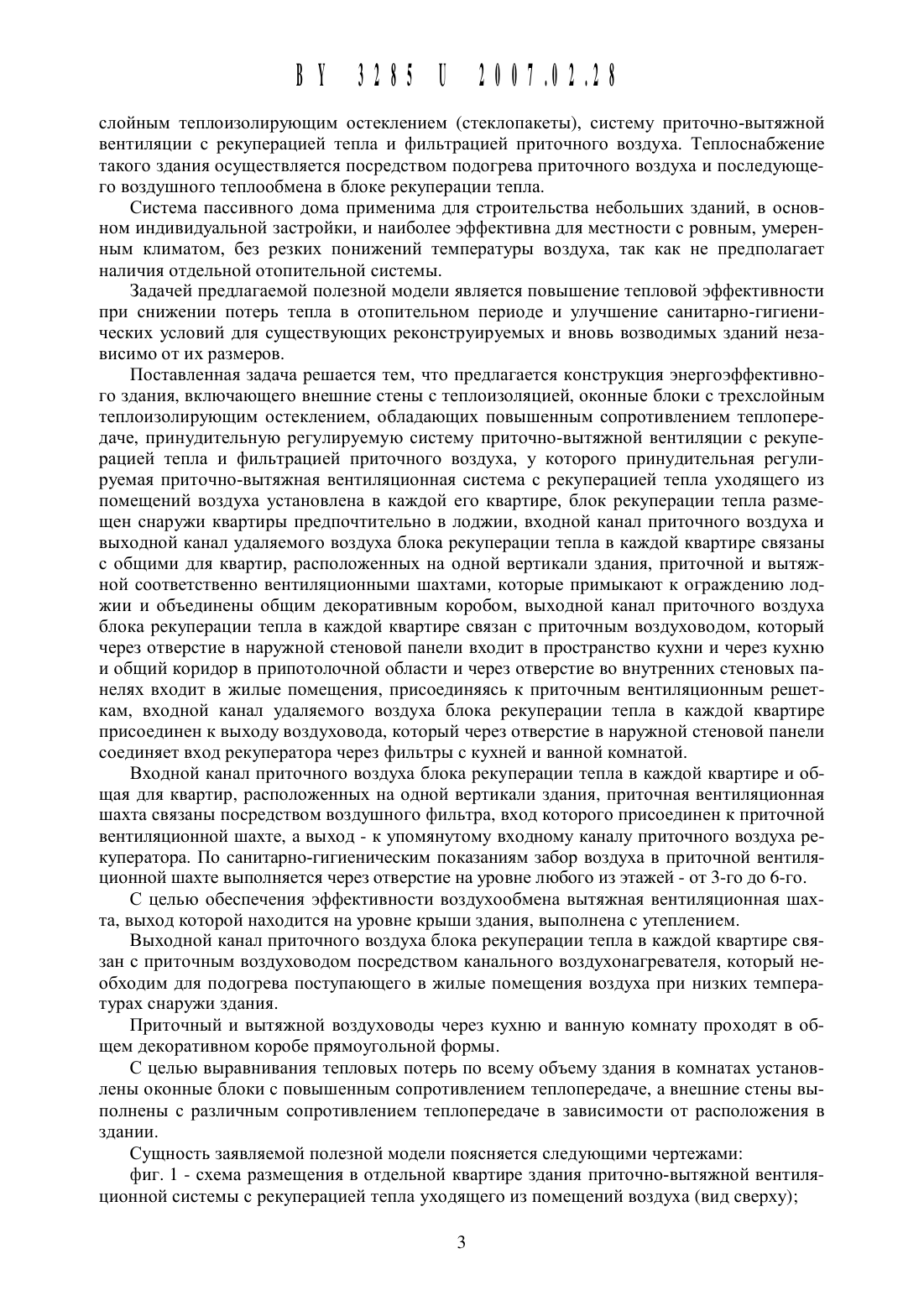

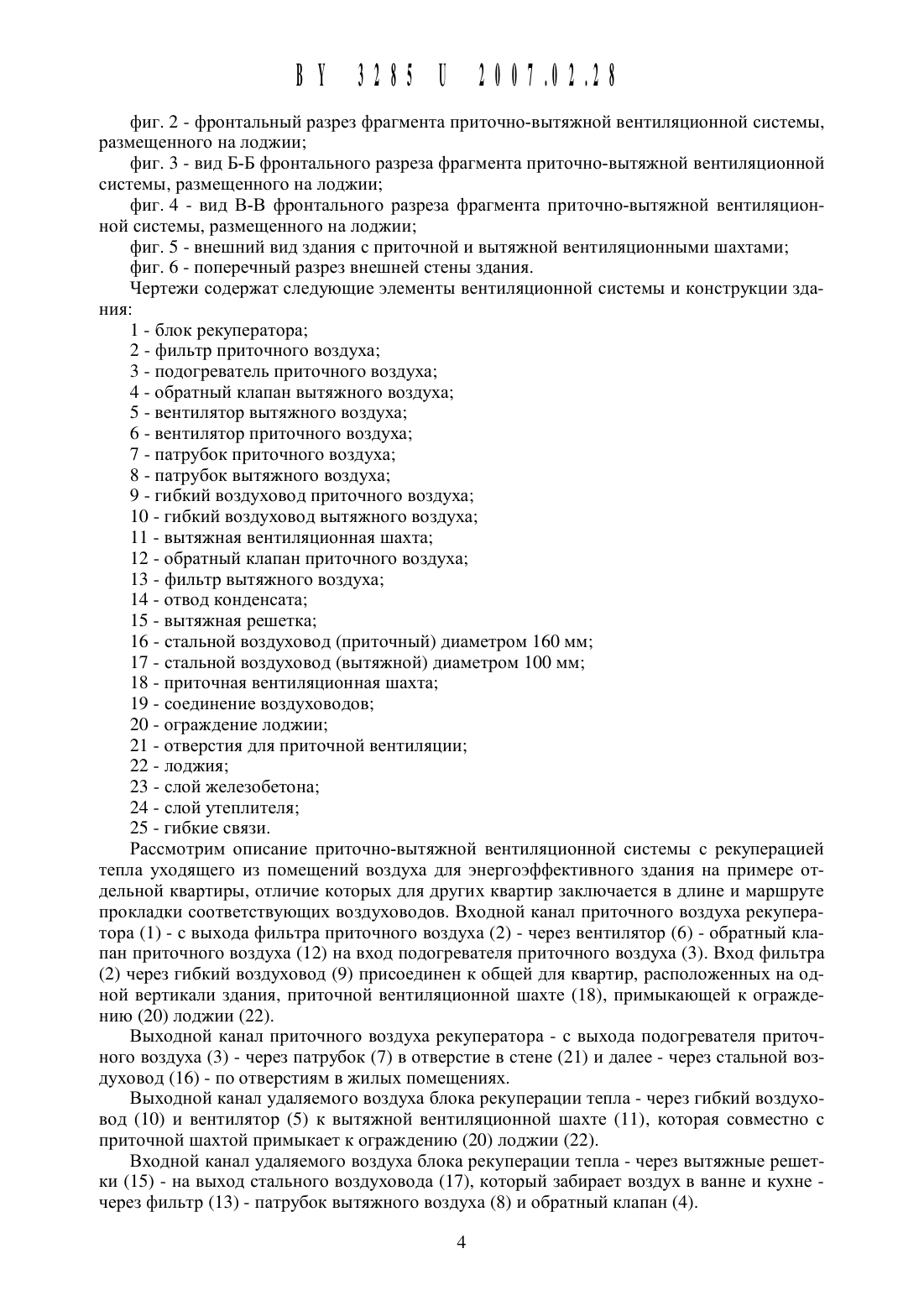

пространство кухни И через кухню И общий коридор в припотолочной области И через отверстие во внутренних стеновь 1 х панелях входит в жилые помещения, присоединяясь К приточным вентиляционным решеткам, входной канал удаляемого воздуха блока рекуперации тепла в каждой квартире присоединен К выходу воздуховода, который через отверстие в наружной стеновой панели соединяет вход рекуператора через фильтры с кухней И ванной комнатой.2. Здание по п. 1, отличающееся тем, что входной канал приточного воздуха блока рекуперации тепла в каждой квартире И общая для квартир, расположенных на одной вертикали здания, приточная вентиляционная шахта связаны посредством воздушного фильтра, вход которого присоединен к приточной вентиляционной шахте, а выход к упомянутому входному каналу приточного воздуха рекуператора.3. Здание по п. 1 или 2, отличающееся тем, что забор воздуха в приточной вентиляционной шахте выполняется через отверстие, расположенное на уровне от третьего до шестого этажей.4. Здание по п. 1, отличающееся тем, что вытяжная вентиляционная шахта выполнена с утеплением.5. Здание по п. 1 или 4, отличающееся тем, что выход вытяжной вентиляционной шахты находится на уровне крыши здания.6. Здание по п. 1 или 2, отличающееся тем, что выходной канал приточного воздуха блока рекуперации тепла в каждой квартире связан с приточным воздуховодом посредством канального воздухонагревателя.7. Здание по п. 1, отличающееся тем, что приточный И вытяжной воздуховоды через кухню И ванную комнату проходят в общем декоративном коробе прямоугольной формы.8. Здание по любому из пп. 1-8, отличающееся тем, что с целью выравнивания тепловых потерь по всему объему здания внешние стены выполнены из материалов с различным сопротивлением теплопередаче в зависимости от их расположения в здании.1.Заявка на полезную модель РФ 96124582 РФ, МПК 7 Е О 4 В 1/35, Е 046 23/00, Е 0461,1998.Полезная модель относится к конструкции жилых зданий И может быть использована для снижения уровня теплопотерь при новом строительстве И тепловой модернизации зданий.Известен способ возведения, восстановления или реконструкции зданий, сооружений из композиционных материалов (бетонов), относящийся преимущественно к типовым панельным или каркасным зданиям, выполненным, например, на основе серии ИИ-04 1. Его недостатком является высокий уровень теплопотерь из-за недостаточного уровня теплозащиты И потерь тепла с эксфильтрационным воздухом И неудовлетворительные санитарно-гигиенические условия, так как уровень воздухообмена недостаточен вследствие предлагаемой неорганизованной системы вентиляции.Известно применение приточно-вытяжной вентиляции с рекуперацией тепла в пределах помещений одной квартиры 2.Наиболее близким к предлагаемой полезной модели является Пассивный дом - здание с такой тепловой потребностью, которое не нуждается в отдельной системе отопления 3. Конструкция такого здания включает внешние стены с теплоизоляцией, окна с трех 2слойнь 1 м теплоизолирующим остеклением (стеклопакеты), систему приточно-вытяжной вентиляции с рекуперацией тепла и фильтрацией приточного воздуха. Теплоснабжение такого здания осуществляется посредством подогрева приточного воздуха и последующего воздушного теплообмена в блоке рекуперации тепла.Система пассивного дома применима для строительства небольших зданий, в основном индивидуальной застройки, и наиболее эффективна для местности с ровным, умереннь 1 м климатом, без резких понижений температуры воздуха, так как не предполагает наличия отдельной отопительной системы.Задачей предлагаемой полезной модели является повышение тепловой эффективности при снижении потерь тепла в отопительном периоде и улучшение санитарно-гигиенических условий для существующих реконструируемых и вновь возводимых зданий независимо от их размеров.Поставленная задача решается тем, что предлагается конструкция энергоэффективного здания, включающего внешние стены с теплоизоляцией, оконные блоки с трехслойным теплоизолирующим остеклением, обладающих повышенным сопротивлением теплопередаче, принудительную регулируемую систему приточно-вытяжной вентиляции с рекуперацией тепла и фильтрацией приточного воздуха, у которого принудительная регулируемая приточно-вытяжная вентиляционная система с рекуперацией тепла уходящего из помещений воздуха установлена в каждой его квартире, блок рекуперации тепла размещен снаружи квартиры предпочтительно в лоджии, входной канал приточного воздуха и выходной канал удаляемого воздуха блока рекуперации тепла в каждой квартире связаны с общими для квартир, расположенных на одной вертикали здания, приточной и вь 1 тяжной соответственно вентиляционными шахтами, которые примыкают к ограждению лоджии и объединены общим декоративным коробом, выходной канал приточного воздуха блока рекуперации тепла в каждой квартире связан с приточным воздуховодом, который через отверстие в наружной стеновой панели входит в пространство кухни и через кухню и общий коридор в припотолочной области и через отверстие во внутренних стеновых панелях входит в жилые помещения, присоединяясь к приточным вентиляционным решеткам, входной канал удаляемого воздуха блока рекуперации тепла в каждой квартире присоединен к выходу воздуховода, который через отверстие в наружной стеновой панели соединяет вход рекуператора через фильтры с кухней и ванной комнатой.Входной канал приточного воздуха блока рекуперации тепла в каждой квартире и общая для квартир, расположенных на одной вертикали здания, приточная вентиляционная шахта связаны посредством воздушного фильтра, вход которого присоединен к приточной вентиляционной шахте, а выход - к упомянутому входному каналу приточного воздуха рекуператора. По санитарно-гигиеническим показаниям забор воздуха в приточной вентиляционной шахте выполняется через отверстие на уровне любого из этажей - от 3-го до 6-го.С целью обеспечения эффективности воздухообмена вытяжная вентиляционная шахта, выход которой находится на уровне крыши здания, выполнена с утеплением.Выходной канал приточного воздуха блока рекуперации тепла в каждой квартире связан с приточным воздуховодом посредством канального воздухонагревателя, который необходим для подогрева поступающего в жилые помещения воздуха при низких температурах снаружи здания.Приточный и вытяжной воздуховоды через кухню и ванную комнату проходят в общем декоративном коробе прямоугольной формы.С целью выравнивания тепловых потерь по всему объему здания в комнатах установлены оконные блоки с повышенным сопротивлением теплопередаче, а внешние стены вь 1 полнены с различным сопротивлением теплопередаче в зависимости от расположения в здании.Сущность заявляемой полезной модели поясняется следующими чертежамифиг. 1 - схема размещения в отдельной квартире здания приточно-вытяжной вентиляционной системы с рекуперацией тепла уходящего из помещений воздуха (вид сверху)фиг. 2 - фронтальный разрез фрагмента приточно-вытяжной вентиляционной системы,размещенного на лоджиифиг. 3 - вид Б-Б фронтального разреза фрагмента приточно-вытяжной вентиляционной системы, размещенного на лоджиифиг. 4 - вид В-В фронтального разреза фрагмента приточно-вытяжной вентиляционной системы, размещенного на лоджиифиг. 5 - внешний вид здания с приточной и вытяжной вентиляционными шахтамифиг. 6 - поперечный разрез внешней стены здания.Чертежи содержат следующие элементы вентиляционной системы и конструкции здания4 - обратный клапан вытяжного воздуха9 - гибкий воздуховод приточного воздуха10 - гибкий воздуховод вытяжного воздуха12 - обратный клапан приточного воздуха21 - отверстия для приточной вентиляцииРассмотрим описание приточно-вытяжной вентиляционной системы с рекуперацией тепла уходящего из помещений воздуха для энергоэффективного здания на примере отдельной квартиры, отличие которых для других квартир заключается в длине и маршруте прокладки соответствующих воздуховодов. Входной канал приточного воздуха рекуператора (1) - с выхода фильтра приточного воздуха (2) - через вентилятор (6) - обратный клапан приточного воздуха (12) на вход подогревателя приточного воздуха (3). Вход фильтра(2) через гибкий воздуховод (9) присоединен к общей для квартир, расположенных на одной вертикали здания, приточной вентиляционной шахте (18), примыкающей к ограждению (20) лоджии (22).Выходной канал приточного воздуха рекуператора - с выхода подогревателя приточного воздуха (3) - через патрубок (7) в отверстие в стене (21) и далее - через стальной воздуховод (16) - по отверстиям в жилых помещениях.Выходной канал удаляемого воздуха блока рекуперации тепла - через гибкий воздуховод (10) и вентилятор (5) к вытяжной вентиляционной шахте (11), которая совместно с приточной шахтой примыкает к ограждению (20) лоджии (22).Входной канал удаляемого воздуха блока рекуперации тепла - через вытяжные решетки (15) - на выход стального воздуховода (17), который забирает воздух в ванне и кухне через фильтр (13) - патрубок вытяжного воздуха (8) и обратный клапан (4).Стыки стальных воздуховодов соединяются посредством соединений (19). Блок рекуператора (1) с обратным клапаном вытяжного воздуха (4), гибкие приточный (9) и вытяжной (10) воздуховоды размещены на лоджии (22).Внешние стены здания выполняются из материалов с различными сопротивлением теплопередаче и коэффициентами теплопроводности в зависимости от расположения стен в здании. Один из вариантов исполнения внешних стен - из трехслойных панелей - представлен на фиг. 6. Соответственно при этом панели могут иметь различную толщину - как общую (11) всей трехслойной стеновой панели, так и толщину слоя утеплителя (111). Наружный и внутренний слои (23) таких панелей выполнены из железобетона. Между ними помещается слой утеплителя (24) с гибкими связями (25). Например, для панелей середины фасада здания 11 300 мм 111 150 мм сопротивление теплопередаче с учетом гибких связей (К) составляет 3,2 м 2 град/Вт материал утеплителя - вспененный пенополистирол с коэффициентом теплопроводности Ж 0,05 Вт/м-град.Для панелей в торце здания 11 350 мм 111 200 мм К 5,2 м 2 град/Вт материал утеплителя - пеноплэкс, значение коэффициента теплопроводности которого Ж 0,035 Вт/м-град.Для панелей стен, примыкающих к торцевым 11 300 мм 111 150 мм К 4,2 м 2 град/Вт материал утеплителя - пеноплэкс, значение коэффициента теплопроводности которого Ж 0,035 Вт/м-град.Для перекрытия верхнего этажа здания применяется материал, у которого К 6,0 м 2 град/Вт.Система отопления выполнена с горизонтальной разводкой, индивидуальным регулированием температуры в квартире и учетом тепла для каждого потребителя.Используемая в здании принудительная регулируемая приточно-вытяжная вентиляционная система с рекуперацией тепла уходящего из помещений воздуха обеспечивает необходимый уровень воздухообмена и возврат тепла, уходящего с теплым воздухом из помещений в процессе вентиляции, что снижает потери тепла в отопительном периоде и улучщает санитарно-гигиенические условия. Изготовление внещних стен из материалов с повыщенным и различным сопротивлением теплопередаче в зависимости от расположения в здании обеспечивает уровень теплового комфорта независимо от расположения квартиры и снижает теплопотери здания.
