Здание

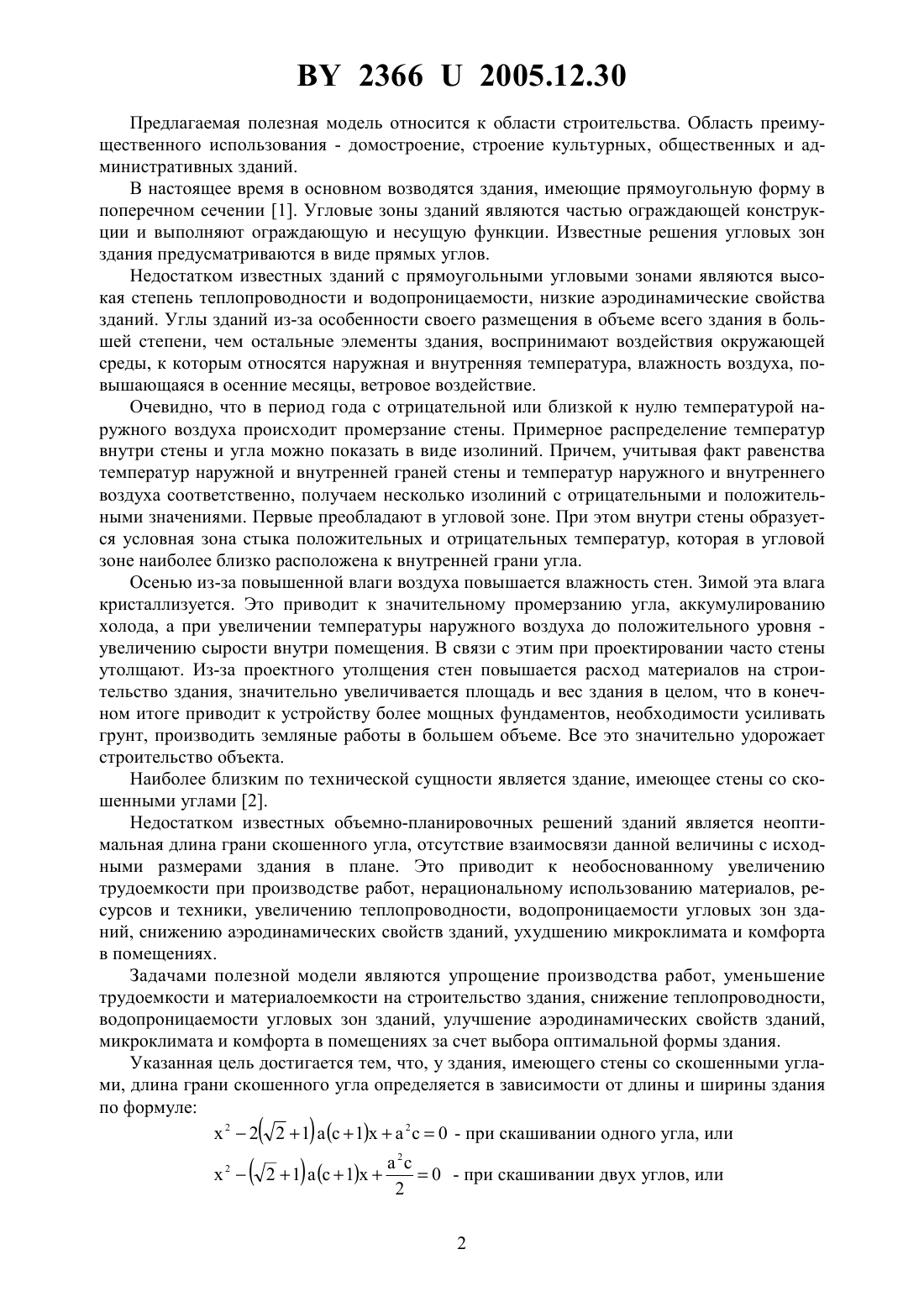

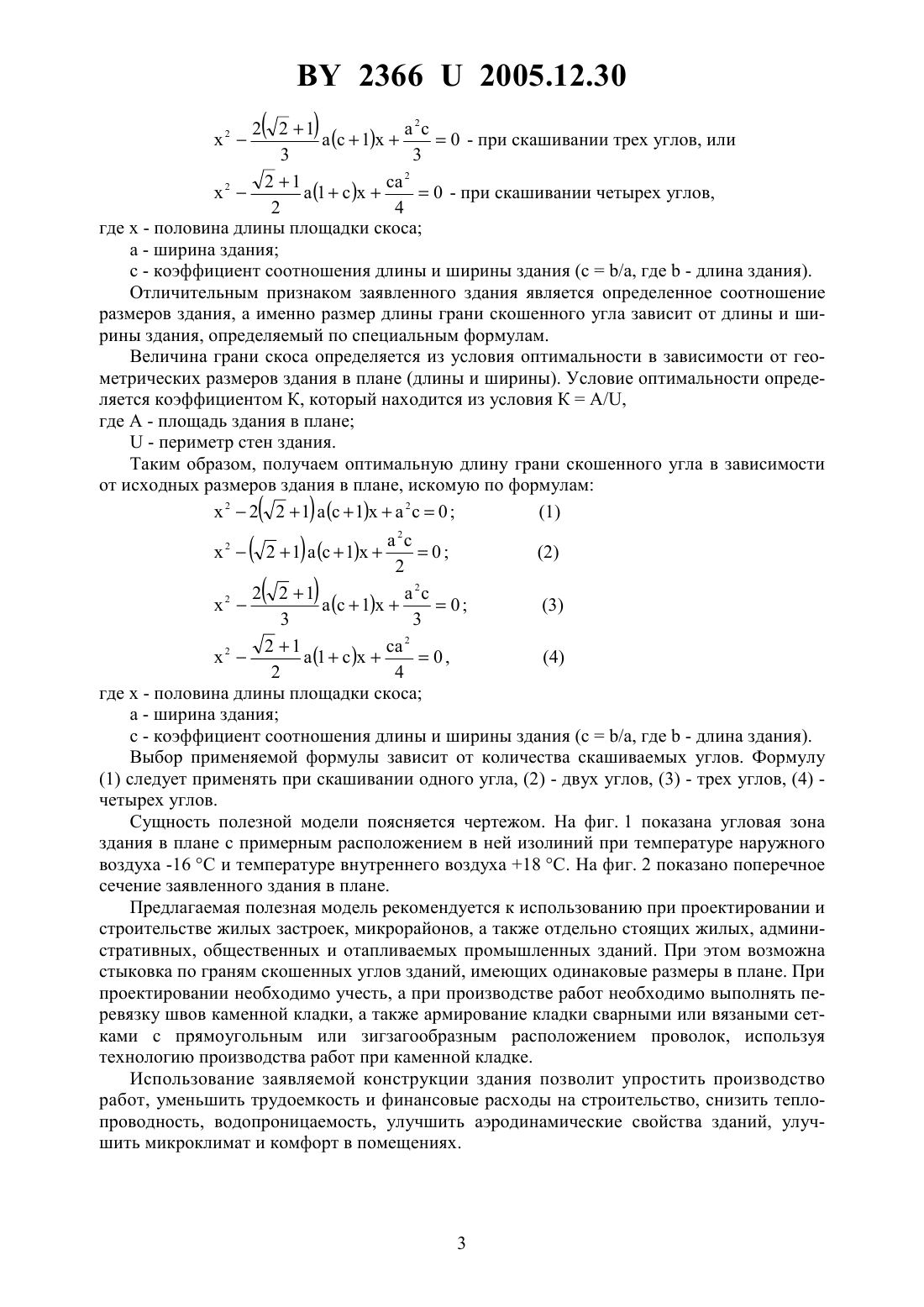

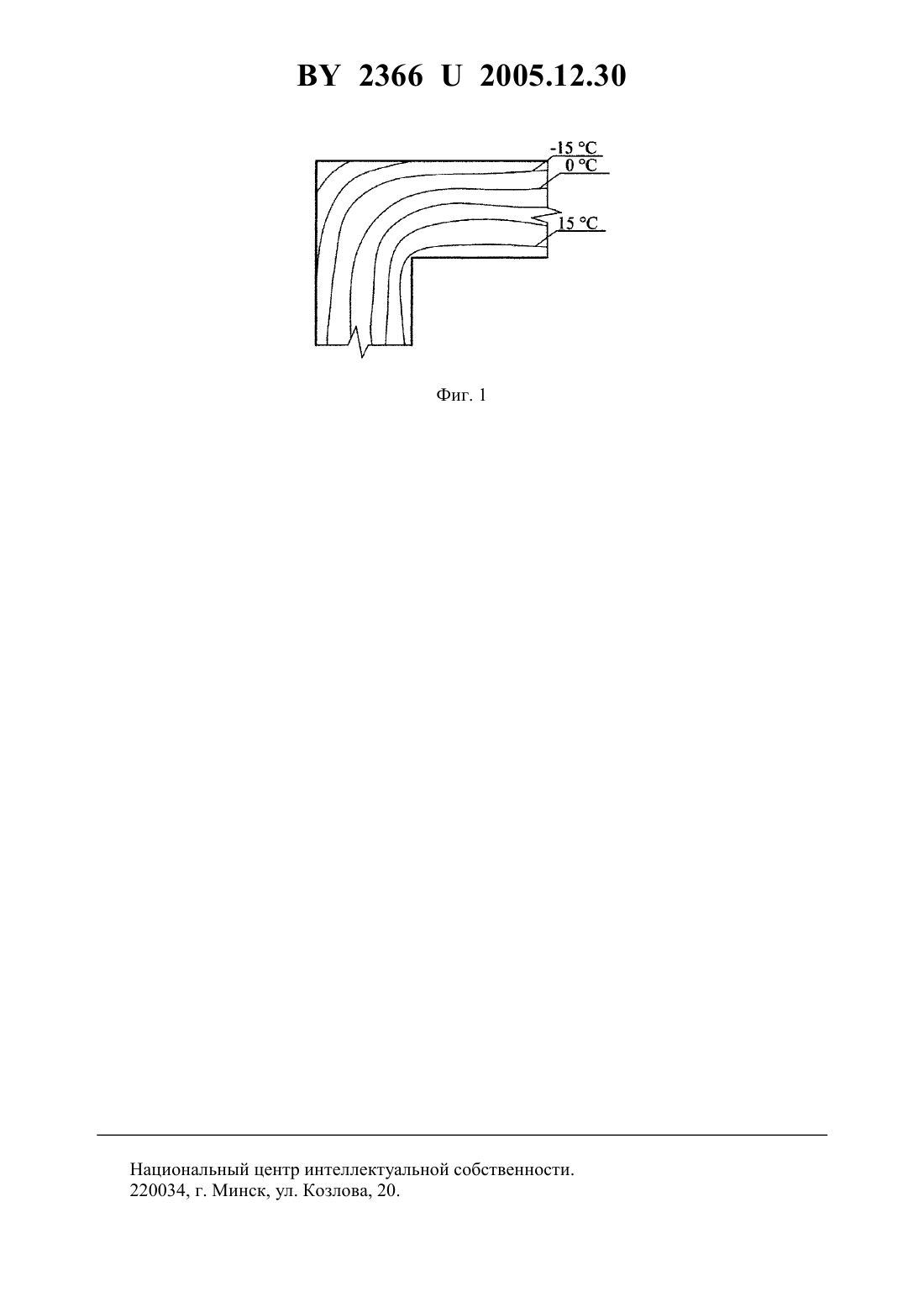

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Яско Федор Филиппович Клименок Игорь Григорьевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Здание, имеющее стены со скошенными углами, отличающееся тем, что длина грани скошенного угла определяется в зависимости от длины и ширины здания по формуле 22 21(1)20 - при скашивании одного угла, или 20 - при скашивании двух углов, или 2 2 2 12 2(1)0 - при скашивании трех углов, или 3 3 2 12 2(1)0 - при скашивании четырех углов,2 4 где- половина длины площадки скоса а - ширина здания с - коэффициент соотношения длины и ширины здания (с/а, где- длина здания).(56) 1. Умнякова Н.П. Как сделать дом теплым. - . Стройиздат, 1996. 2. Кардо-Сысоев Н.В. Практика строительного дела. - . Госстройиздат, 1932. 23662005.12.30 Предлагаемая полезная модель относится к области строительства. Область преимущественного использования - домостроение, строение культурных, общественных и административных зданий. В настоящее время в основном возводятся здания, имеющие прямоугольную форму в поперечном сечении 1. Угловые зоны зданий являются частью ограждающей конструкции и выполняют ограждающую и несущую функции. Известные решения угловых зон здания предусматриваются в виде прямых углов. Недостатком известных зданий с прямоугольными угловыми зонами являются высокая степень теплопроводности и водопроницаемости, низкие аэродинамические свойства зданий. Углы зданий из-за особенности своего размещения в объеме всего здания в большей степени, чем остальные элементы здания, воспринимают воздействия окружающей среды, к которым относятся наружная и внутренняя температура, влажность воздуха, повышающаяся в осенние месяцы, ветровое воздействие. Очевидно, что в период года с отрицательной или близкой к нулю температурой наружного воздуха происходит промерзание стены. Примерное распределение температур внутри стены и угла можно показать в виде изолиний. Причем, учитывая факт равенства температур наружной и внутренней граней стены и температур наружного и внутреннего воздуха соответственно, получаем несколько изолиний с отрицательными и положительными значениями. Первые преобладают в угловой зоне. При этом внутри стены образуется условная зона стыка положительных и отрицательных температур, которая в угловой зоне наиболее близко расположена к внутренней грани угла. Осенью из-за повышенной влаги воздуха повышается влажность стен. Зимой эта влага кристаллизуется. Это приводит к значительному промерзанию угла, аккумулированию холода, а при увеличении температуры наружного воздуха до положительного уровня увеличению сырости внутри помещения. В связи с этим при проектировании часто стены утолщают. Из-за проектного утолщения стен повышается расход материалов на строительство здания, значительно увеличивается площадь и вес здания в целом, что в конечном итоге приводит к устройству более мощных фундаментов, необходимости усиливать грунт, производить земляные работы в большем объеме. Все это значительно удорожает строительство объекта. Наиболее близким по технической сущности является здание, имеющее стены со скошенными углами 2. Недостатком известных объемно-планировочных решений зданий является неоптимальная длина грани скошенного угла, отсутствие взаимосвязи данной величины с исходными размерами здания в плане. Это приводит к необоснованному увеличению трудоемкости при производстве работ, нерациональному использованию материалов, ресурсов и техники, увеличению теплопроводности, водопроницаемости угловых зон зданий, снижению аэродинамических свойств зданий, ухудшению микроклимата и комфорта в помещениях. Задачами полезной модели являются упрощение производства работ, уменьшение трудоемкости и материалоемкости на строительство здания, снижение теплопроводности,водопроницаемости угловых зон зданий, улучшение аэродинамических свойств зданий,микроклимата и комфорта в помещениях за счет выбора оптимальной формы здания. Указанная цель достигается тем, что, у здания, имеющего стены со скошенными углами, длина грани скошенного угла определяется в зависимости от длины и ширины здания по формуле 22 21(1)20 - при скашивании одного угла, или 2 2 21(1)0 - при скашивании двух углов, или 2 2(1)0 - при скашивании трех углов, или 2 2(1)0 - при скашивании четырех углов,2 4 где- половина длины площадки скоса а - ширина здания с - коэффициент соотношения длины и ширины здания (с/а, где- длина здания). Отличительным признаком заявленного здания является определенное соотношение размеров здания, а именно размер длины грани скошенного угла зависит от длины и ширины здания, определяемый по специальным формулам. Величина грани скоса определяется из условия оптимальности в зависимости от геометрических размеров здания в плане (длины и ширины). Условие оптимальности определяется коэффициентом К, который находится из условия К/,где А - площадь здания в плане- периметр стен здания. Таким образом, получаем оптимальную длину грани скошенного угла в зависимости от исходных размеров здания в плане, искомую по формулам 22 21(1)20(3) 3 3 2 12 2(1)0,(4) 2 4 где- половина длины площадки скоса а - ширина здания с - коэффициент соотношения длины и ширины здания (с/а, где- длина здания). Выбор применяемой формулы зависит от количества скашиваемых углов. Формулу(1) следует применять при скашивании одного угла, (2) - двух углов, (3) - трех углов, (4) четырех углов. Сущность полезной модели поясняется чертежом. На фиг. 1 показана угловая зона здания в плане с примерным расположением в ней изолиний при температуре наружного воздуха -16 С и температуре внутреннего воздуха 18 С. На фиг. 2 показано поперечное сечение заявленного здания в плане. Предлагаемая полезная модель рекомендуется к использованию при проектировании и строительстве жилых застроек, микрорайонов, а также отдельно стоящих жилых, административных, общественных и отапливаемых промышленных зданий. При этом возможна стыковка по граням скошенных углов зданий, имеющих одинаковые размеры в плане. При проектировании необходимо учесть, а при производстве работ необходимо выполнять перевязку швов каменной кладки, а также армирование кладки сварными или вязаными сетками с прямоугольным или зигзагообразным расположением проволок, используя технологию производства работ при каменной кладке. Использование заявляемой конструкции здания позволит упростить производство работ, уменьшить трудоемкость и финансовые расходы на строительство, снизить теплопроводность, водопроницаемость, улучшить аэродинамические свойства зданий, улучшить микроклимат и комфорт в помещениях. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
