Устройство для представления подвижных изображений
Формула / Реферат
1. Устройство для представления подвижных изображений, включающее, по крайней мере, одну общую основу, на которой расположено множество консольных элементов, на свободном конце каждого из которых закреплен носитель фрагмента изображения, выполненный в виде диска с возможностью свободного колебательного или возвратно-поступательного перемещения относительно точки крепления за счет внешних воздействий на ее поверхность, при этом общая основа имеет, по крайней мере, одну поверхность для представления изображений, на поверхность каждого из носителей нанесены фрагменты целостного изображения, причем каждый диск является носителем отдельного фрагмента изображения, а на общей основе носители фрагментов изображения расположены таким образом, что составляют целостное изображение, отличающееся тем, что диски расположены относительно основы с возможностью полного перекрытия каждым фрагментом целостного изображения на диске идентичного фрагмента целостного изображения на общей основе. 2. Устройство по п.1, отличающееся тем, что, по крайней мере, часть консольных элементов объединена в модуль с возможностью крепления этого модуля на общей основе. 3. Устройство по п.1, отличающееся тем, что поверхность носителя отдельного фрагмента изображения выполнена полицветной. 4. Устройство по п.4, отличающееся тем, что на поверхность носителя нанесено голографическое изображение. 5. Устройство по п.1, отличающееся тем, что поверхность носителя и поверхность основы выполнены однотонными в одинаковом цвете.
Текст

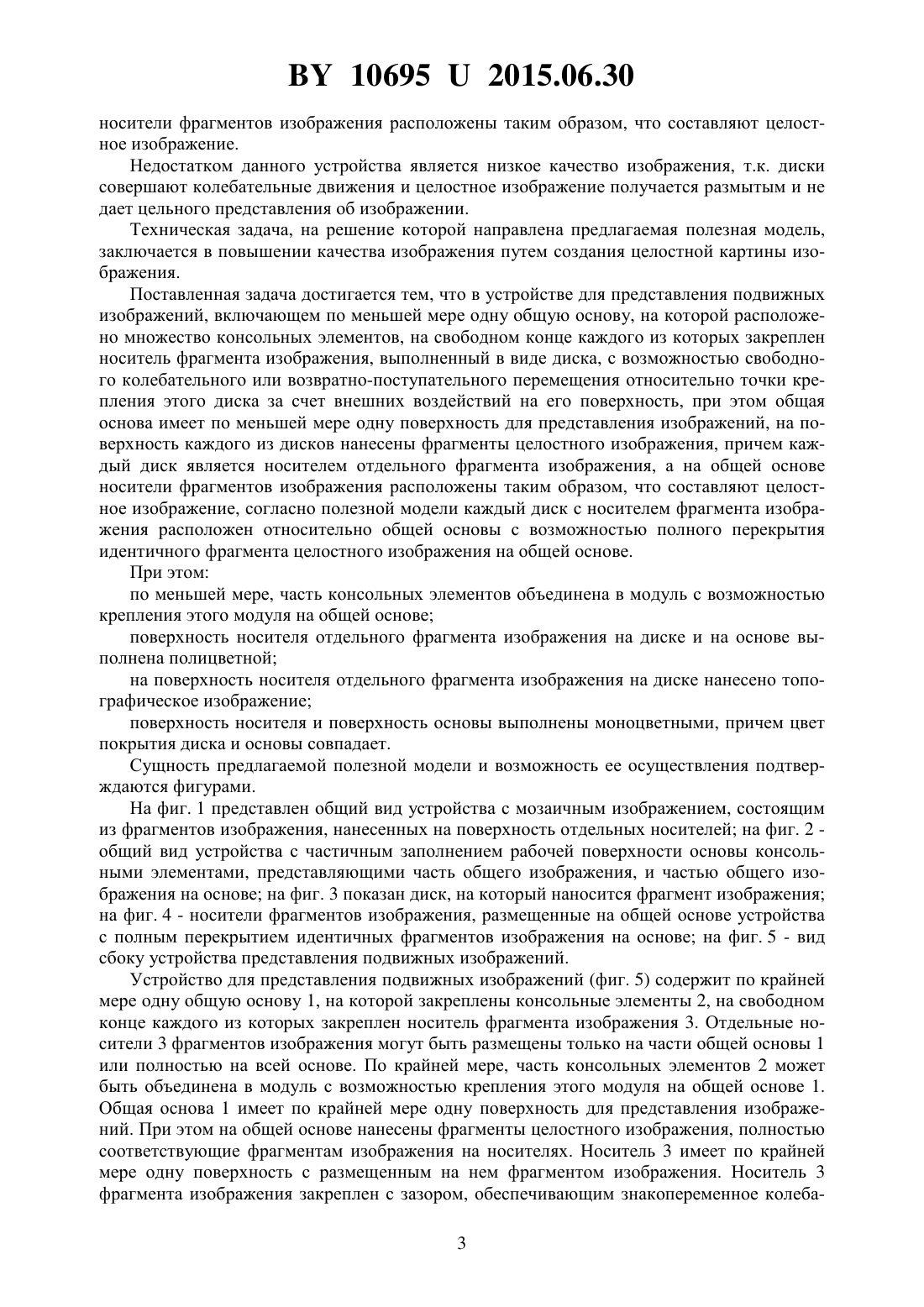

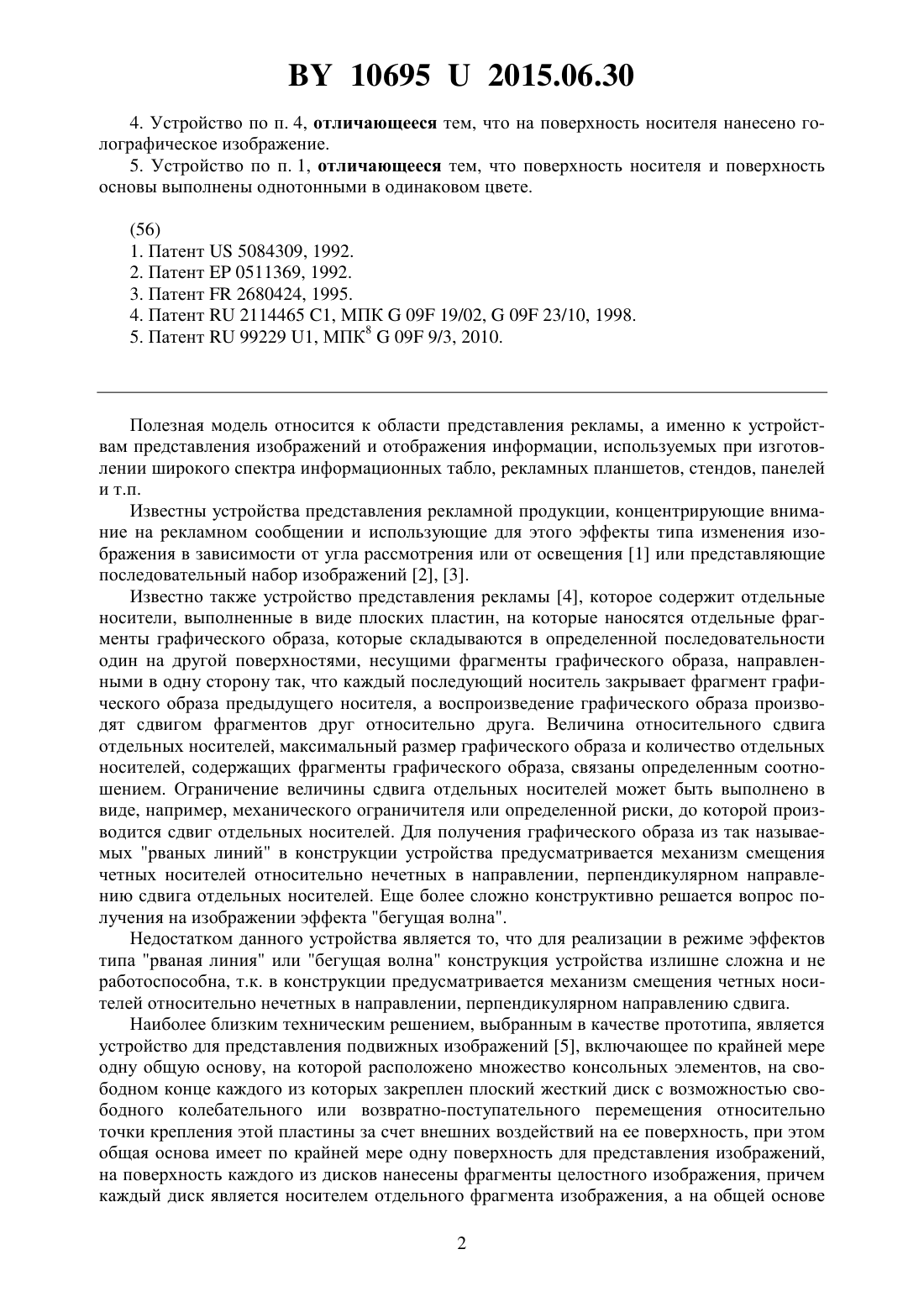

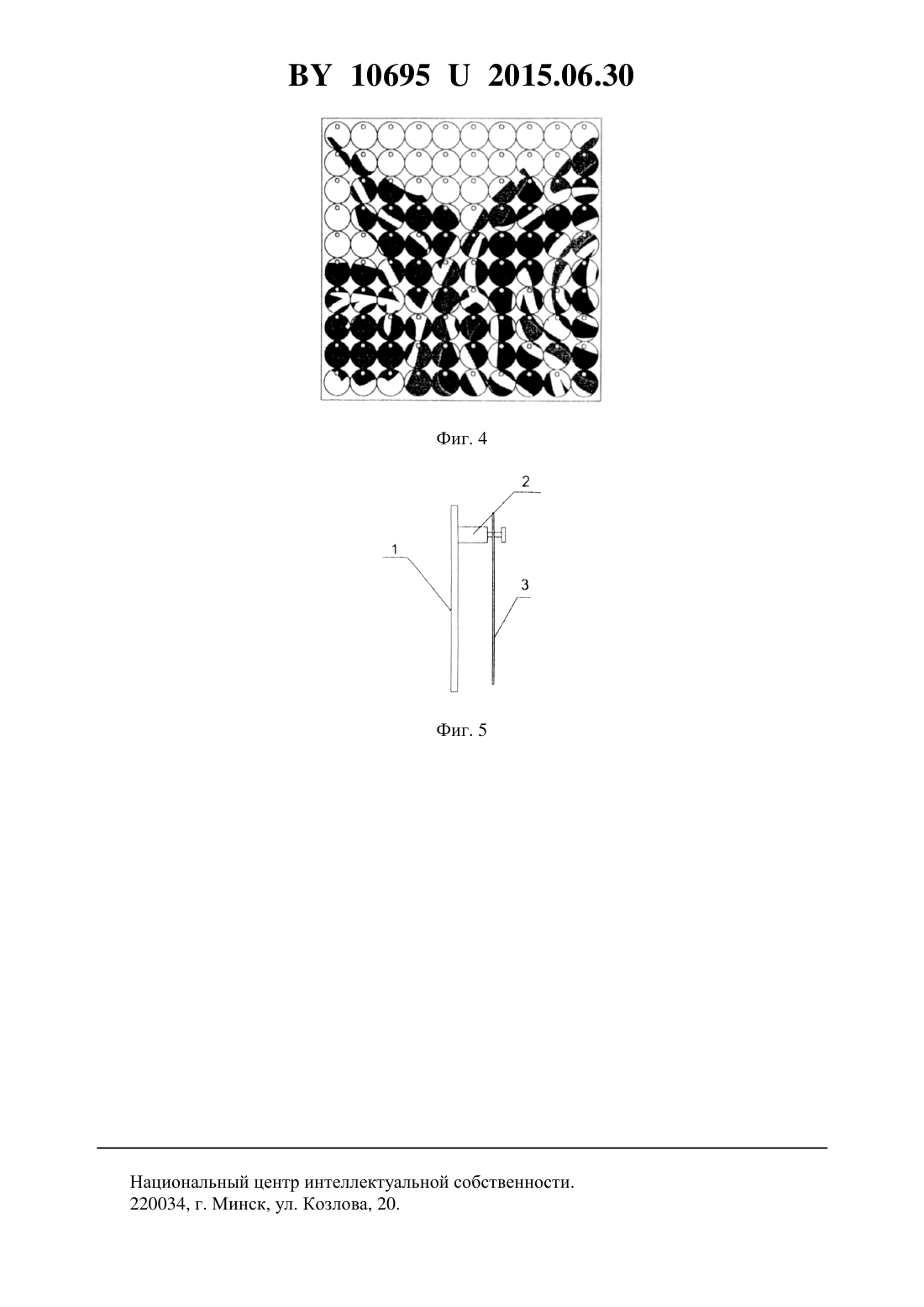

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДСТАВЛЕНИЯ ПОДВИЖНЫХ ИЗОБРАЖЕНИЙ(71) Заявитель Кушнерик Сергей Иванович(72) Автор Кушнерик Сергей Иванович(73) Патентообладатель Кушнерик Сергей Иванович(57) 1. Устройство для представления подвижных изображений, включающее по крайней мере одну общую основу, на которой расположено множество консольных элементов, на свободном конце каждого из которых закреплен носитель фрагмента изображения, выполненный в виде диска с возможностью свободного колебательного или возвратнопоступательного перемещения относительно точки крепления за счет внешних воздействий на ее поверхность, при этом общая основа имеет по крайней мере одну поверхность для представления изображений, на поверхность каждого из носителей нанесены фрагменты целостного изображения, причем каждый диск является носителем отдельного фрагмента изображения, а на общей основе носители фрагментов изображения расположены таким образом, что составляют целостное изображение, отличающееся тем, что диски расположены относительно основы с возможностью полного перекрытия каждым фрагментом целостного изображения на диске идентичного фрагмента целостного изображения на общей основе. 2. Устройство по п. 1, отличающееся тем, что, по крайней мере, часть консольных элементов объединена в модуль с возможностью крепления этого модуля на общей основе. 3. Устройство по п. 1, отличающееся тем, что поверхность носителя отдельного фрагмента изображения выполнена полицветной. 106952015.06.30 4. Устройство по п. 4, отличающееся тем, что на поверхность носителя нанесено голографическое изображение. 5. Устройство по п. 1, отличающееся тем, что поверхность носителя и поверхность основы выполнены однотонными в одинаковом цвете. Полезная модель относится к области представления рекламы, а именно к устройствам представления изображений и отображения информации, используемых при изготовлении широкого спектра информационных табло, рекламных планшетов, стендов, панелей и т.п. Известны устройства представления рекламной продукции, концентрирующие внимание на рекламном сообщении и использующие для этого эффекты типа изменения изображения в зависимости от угла рассмотрения или от освещения 1 или представляющие последовательный набор изображений 2, 3. Известно также устройство представления рекламы 4, которое содержит отдельные носители, выполненные в виде плоских пластин, на которые наносятся отдельные фрагменты графического образа, которые складываются в определенной последовательности один на другой поверхностями, несущими фрагменты графического образа, направленными в одну сторону так, что каждый последующий носитель закрывает фрагмент графического образа предыдущего носителя, а воспроизведение графического образа производят сдвигом фрагментов друг относительно друга. Величина относительного сдвига отдельных носителей, максимальный размер графического образа и количество отдельных носителей, содержащих фрагменты графического образа, связаны определенным соотношением. Ограничение величины сдвига отдельных носителей может быть выполнено в виде, например, механического ограничителя или определенной риски, до которой производится сдвиг отдельных носителей. Для получения графического образа из так называемых рваных линий в конструкции устройства предусматривается механизм смещения четных носителей относительно нечетных в направлении, перпендикулярном направлению сдвига отдельных носителей. Еще более сложно конструктивно решается вопрос получения на изображении эффекта бегущая волна. Недостатком данного устройства является то, что для реализации в режиме эффектов типа рваная линия или бегущая волна конструкция устройства излишне сложна и не работоспособна, т.к. в конструкции предусматривается механизм смещения четных носителей относительно нечетных в направлении, перпендикулярном направлению сдвига. Наиболее близким техническим решением, выбранным в качестве прототипа, является устройство для представления подвижных изображений 5, включающее по крайней мере одну общую основу, на которой расположено множество консольных элементов, на свободном конце каждого из которых закреплен плоский жесткий диск с возможностью свободного колебательного или возвратно-поступательного перемещения относительно точки крепления этой пластины за счет внешних воздействий на ее поверхность, при этом общая основа имеет по крайней мере одну поверхность для представления изображений,на поверхность каждого из дисков нанесены фрагменты целостного изображения, причем каждый диск является носителем отдельного фрагмента изображения, а на общей основе 2 106952015.06.30 носители фрагментов изображения расположены таким образом, что составляют целостное изображение. Недостатком данного устройства является низкое качество изображения, т.к. диски совершают колебательные движения и целостное изображение получается размытым и не дает цельного представления об изображении. Техническая задача, на решение которой направлена предлагаемая полезная модель,заключается в повышении качества изображения путем создания целостной картины изображения. Поставленная задача достигается тем, что в устройстве для представления подвижных изображений, включающем по меньшей мере одну общую основу, на которой расположено множество консольных элементов, на свободном конце каждого из которых закреплен носитель фрагмента изображения, выполненный в виде диска, с возможностью свободного колебательного или возвратно-поступательного перемещения относительно точки крепления этого диска за счет внешних воздействий на его поверхность, при этом общая основа имеет по меньшей мере одну поверхность для представления изображений, на поверхность каждого из дисков нанесены фрагменты целостного изображения, причем каждый диск является носителем отдельного фрагмента изображения, а на общей основе носители фрагментов изображения расположены таким образом, что составляют целостное изображение, согласно полезной модели каждый диск с носителем фрагмента изображения расположен относительно общей основы с возможностью полного перекрытия идентичного фрагмента целостного изображения на общей основе. При этом по меньшей мере, часть консольных элементов объединена в модуль с возможностью крепления этого модуля на общей основе поверхность носителя отдельного фрагмента изображения на диске и на основе выполнена полицветной на поверхность носителя отдельного фрагмента изображения на диске нанесено топографическое изображение поверхность носителя и поверхность основы выполнены моноцветными, причем цвет покрытия диска и основы совпадает. Сущность предлагаемой полезной модели и возможность ее осуществления подтверждаются фигурами. На фиг. 1 представлен общий вид устройства с мозаичным изображением, состоящим из фрагментов изображения, нанесенных на поверхность отдельных носителей на фиг. 2 общий вид устройства с частичным заполнением рабочей поверхности основы консольными элементами, представляющими часть общего изображения, и частью общего изображения на основе на фиг. 3 показан диск, на который наносится фрагмент изображения на фиг. 4 - носители фрагментов изображения, размещенные на общей основе устройства с полным перекрытием идентичных фрагментов изображения на основе на фиг. 5 - вид сбоку устройства представления подвижных изображений. Устройство для представления подвижных изображений (фиг. 5) содержит по крайней мере одну общую основу 1, на которой закреплены консольные элементы 2, на свободном конце каждого из которых закреплен носитель фрагмента изображения 3. Отдельные носители 3 фрагментов изображения могут быть размещены только на части общей основы 1 или полностью на всей основе. По крайней мере, часть консольных элементов 2 может быть объединена в модуль с возможностью крепления этого модуля на общей основе 1. Общая основа 1 имеет по крайней мере одну поверхность для представления изображений. При этом на общей основе нанесены фрагменты целостного изображения, полностью соответствующие фрагментам изображения на носителях. Носитель 3 имеет по крайней мере одну поверхность с размещенным на нем фрагментом изображения. Носитель 3 фрагмента изображения закреплен с зазором, обеспечивающим знакопеременное колеба 3 106952015.06.30 тельное или возвратно-поступательное перемещение носителя относительно точки крепления за счет внешних воздействий на ее поверхность (фиг. 5). В простейшем демонстрационном варианте носитель фрагмента изображения 3 выполнен в виде тонкого плоского диска из любого твердого материала, например металла, пластика, с отверстием в верхней части (фиг. 3). На поверхность каждого из дисков нанесены фрагменты целостного изображения, причем каждый диск является носителем отдельного фрагмента изображения, а в целом эти носители фрагментов изображения расположены таким образом, что составляют целостное изображение. На общую основу наносится идентичное целостное изображение. Носитель фрагмента изображения 3 крепят к консольному элементу 2 с некоторым зазором, что обеспечивает диску возможность колебаться от незначительного воздействия(фиг. 3). Консольный элемент 2 выполнен в виде монолитного, например, цилиндрического держателя с опорной площадкой, которая крепится к общей основе 1, а в верхней его части выполнено отверстие для крепления носителя фрагмента изображения 3 (фиг. 3, 5). Консольные элементы крепят к основе таким образом, чтобы фрагмент изображения на носителе полностью перекрывал идентичный фрагмент изображения на основе, что обеспечит более качественное изображение при совершении колебательных движений дисков и позволит потребителю рекламы, информации полностью воспринимать целостное изображение. Общая основа может быть любой допустимой формы и размеров. На общей основе может быть размещено -е количество консольных элементов с носителями фрагментов изображения (фиг. 1, 5). Каждый носитель 3 с фрагментом изображения на поверхности может быть окрашен в любой цвет и иметь матовую, глянцевую или металлизированную поверхность, способную накапливать свет и излучать его в темноте. При необходимости на эту поверхность может быть нанесено голографическое изображение. Поверхность носителя с фрагментом изображения может быть как полицветной, так и моноцветной. Разрешающая способность может достигать 1440 точек на 1 м 2. Поэтому наибольший эффект достигается при изготовлении общей основы достаточно больших размеров. При таком исполнении изображение любого качества (от аппликационного до фотографического), состоящее из мелких деталей, не теряет динамического эффекта, создает ощущение дополнительного объема. Устройство для представления подвижных изображений работает следующим образом. Исходное изображение, которое предполагается демонстрировать, дискретизируют и представляют в виде мозаичного изображения, состоящего из фрагментов изображения,нанесенных на поверхность отдельных носителей (фиг. 4). Для этого сформированное изображение переносят на поверхность основы с множеством консольных элементов, каждый отдельный носитель закрепляют на свободном конце соответствующего ему консольного элемента с обеспечением возможности знакопеременного колебательного,возвратно-поступательного или хаотичного перемещения относительно точки крепления. Смещение в плоскости отдельных носителей происходит, например, за счет воздействия воздушного потока, который может быть ветром, сквозняком, потоком воздуха от вентилятора или кондиционера, вихревым потоком от перемещения транспорта, движением воздуха, связанным с неравномерностью нагрева поверхностей, и т.п. Все эти факторы,как правило, могут действовать одновременно или в виде ограниченного числа комбинаций, создавая потоки, которые воздействуют на отдельные отражающие поверхности демонстрируемого изображения, привлекают внимание зрителей. Дискретизированное мозаичное изображение, состоящее из отдельных фрагментов, может заполнять все демонстрационное поле (фиг. 1) или только часть его (фиг. 2). В той части, которая не занята мозаичным изображением, могут располагаться иные изобразительные элементы. Использование подсветки в темное время суток придает изображению еще большую привлекательность. Незначительность усилия, которое обеспечивает перемещение носителя фрагмента изображения относительно точки крепления, позволяет использовать предлагаемое уст 4 106952015.06.30 ройство практически без затраты энергии. Перемещение носителя фрагмента изображения в вертикальной плоскости возможно при воздействии механических колебаний искусственного или естественного происхождения. Все эти факторы, как правило, могут действовать одновременно или в виде ограниченного числа комбинаций, создавая потоки, которые воздействуют на отдельные отражающие поверхности демонстрируемого изображения, привлекают внимание зрителей. Таким образом, полезная модель обеспечивает заявленный технический результат, соответствует критерию новизна, т.к. из уровня техники не выявлены технические решения того же назначения с заявленной совокупностью признаков, критерию промышленная применимость, что подтвердила проведенная заявителем опытная проверка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
МПК / Метки
МПК: G09F 9/37
Метки: устройство, представления, подвижных, изображений
