Лоток складской

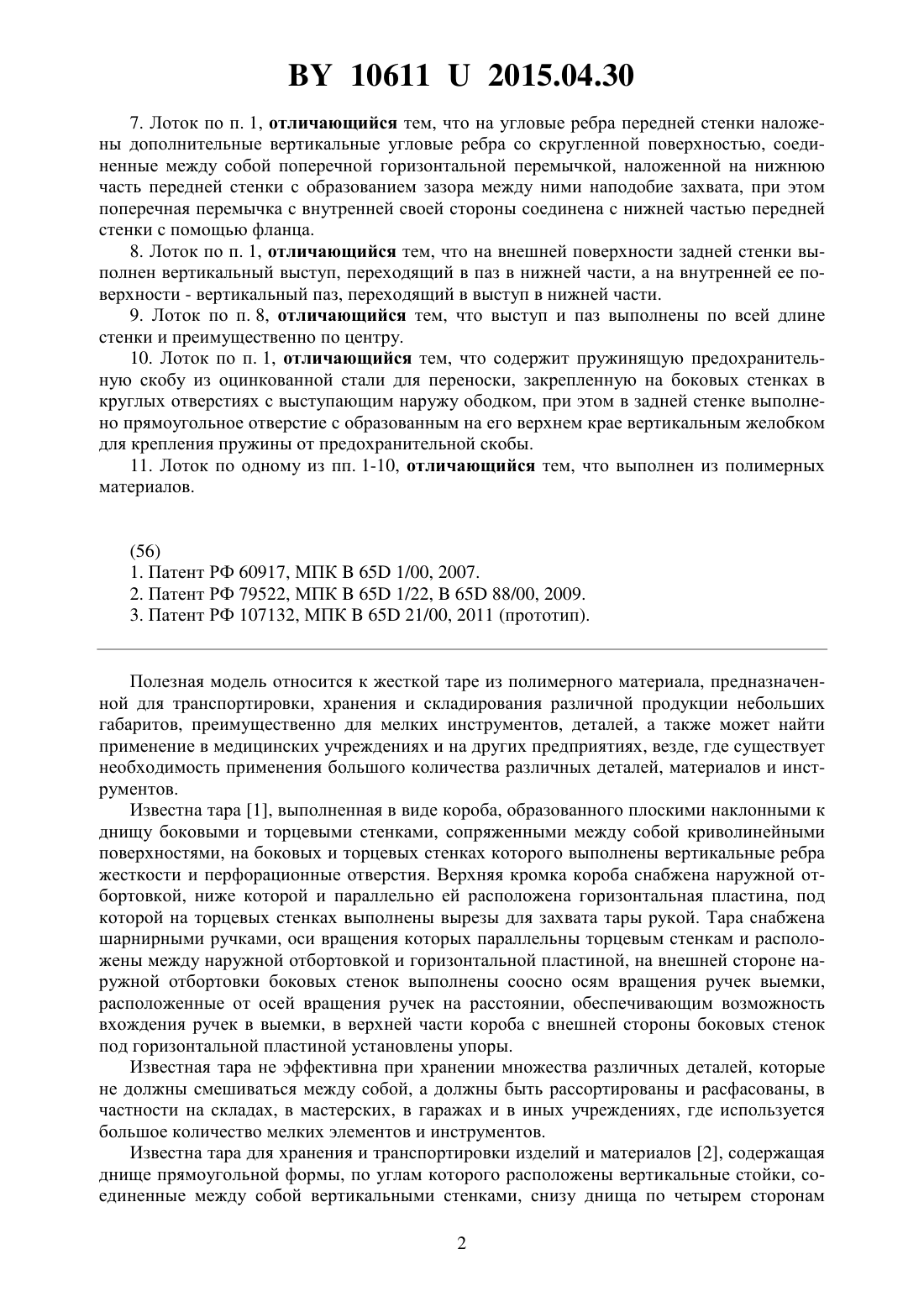

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Донгузов Сергей Николаевич(57) 1. Лоток складской, содержащий днище, переднюю, заднюю и боковые стенки с образованием верхними кромками горизонтально расположенного выступа, отличающийся тем, что содержит по меньшей мере две снимаемые поперечные перегородки, одна из которых служит частью передней стенки. 2. Лоток по п. 1, отличающийся тем, что передняя, задняя и боковые стенки выполнены перпендикулярно днищу. 3. Лоток по п. 1, отличающийся тем, что на внешней поверхности боковых стенок выполнены вертикальные ребра жесткости, а на внутренней их поверхности - вертикальные пазы для установки в них поперечных перегородок. 4. Лоток по п. 1, отличающийся тем, что поперечные перегородки выполнены с утолщением по бокам. 5. Лоток по п. 1, отличающийся тем, что на внешней поверхности днища вдоль боковых стенок выполнены продольные канавки. 6. Лоток по п. 1, отличающийся тем, что задняя стенка в верхней своей части имеет прямоугольное отверстие с желобком. 106112015.04.30 7. Лоток по п. 1, отличающийся тем, что на угловые ребра передней стенки наложены дополнительные вертикальные угловые ребра со скругленной поверхностью, соединенные между собой поперечной горизонтальной перемычкой, наложенной на нижнюю часть передней стенки с образованием зазора между ними наподобие захвата, при этом поперечная перемычка с внутренней своей стороны соединена с нижней частью передней стенки с помощью фланца. 8. Лоток по п. 1, отличающийся тем, что на внешней поверхности задней стенки выполнен вертикальный выступ, переходящий в паз в нижней части, а на внутренней ее поверхности - вертикальный паз, переходящий в выступ в нижней части. 9. Лоток по п. 8, отличающийся тем, что выступ и паз выполнены по всей длине стенки и преимущественно по центру. 10. Лоток по п. 1, отличающийся тем, что содержит пружинящую предохранительную скобу из оцинкованной стали для переноски, закрепленную на боковых стенках в круглых отверстиях с выступающим наружу ободком, при этом в задней стенке выполнено прямоугольное отверстие с образованным на его верхнем крае вертикальным желобком для крепления пружины от предохранительной скобы. 11. Лоток по одному из пп. 1-10, отличающийся тем, что выполнен из полимерных материалов.(56) 1. Патент РФ 60917, МПК 65 1/00, 2007. 2. Патент РФ 79522, МПК 65 1/22,65 88/00, 2009. 3. Патент РФ 107132, МПК 65 21/00, 2011 (прототип). Полезная модель относится к жесткой таре из полимерного материала, предназначенной для транспортировки, хранения и складирования различной продукции небольших габаритов, преимущественно для мелких инструментов, деталей, а также может найти применение в медицинских учреждениях и на других предприятиях, везде, где существует необходимость применения большого количества различных деталей, материалов и инструментов. Известна тара 1, выполненная в виде короба, образованного плоскими наклонными к днищу боковыми и торцевыми стенками, сопряженными между собой криволинейными поверхностями, на боковых и торцевых стенках которого выполнены вертикальные ребра жесткости и перфорационные отверстия. Верхняя кромка короба снабжена наружной отбортовкой, ниже которой и параллельно ей расположена горизонтальная пластина, под которой на торцевых стенках выполнены вырезы для захвата тары рукой. Тара снабжена шарнирными ручками, оси вращения которых параллельны торцевым стенкам и расположены между наружной отбортовкой и горизонтальной пластиной, на внешней стороне наружной отбортовки боковых стенок выполнены соосно осям вращения ручек выемки,расположенные от осей вращения ручек на расстоянии, обеспечивающим возможность вхождения ручек в выемки, в верхней части короба с внешней стороны боковых стенок под горизонтальной пластиной установлены упоры. Известная тара не эффективна при хранении множества различных деталей, которые не должны смешиваться между собой, а должны быть рассортированы и расфасованы, в частности на складах, в мастерских, в гаражах и в иных учреждениях, где используется большое количество мелких элементов и инструментов. Известна тара для хранения и транспортировки изделий и материалов 2, содержащая днище прямоугольной формы, по углам которого расположены вертикальные стойки, соединенные между собой вертикальными стенками, снизу днища по четырем сторонам 2 106112015.04.30 контейнера выполнены сквозные полые направляющие для захвата его вилами погрузчика. Дополнительным улучшением тары является то, что угловые вертикальные стойки имеют сверху гнезда для установки на них тары следующего яруса, а в нижней части стоек имеется свободная угловая зона с подпятником, находящимся выше нижней границы тары, определяемой горизонтальным брусом жесткости. Кроме того, по меньшей мере две стенки имеют сверху откидывающиеся наружу полуборта, а две стенки тары выполнены в виде решетки. Дополнительным улучшением является то, что тара имеет конструкцию, в которой по меньшей мере под двумя стенками снизу днища выполнены вертикальные ребра жесткости, соединенные неразъемно с горизонтальным брусом жесткости. Известен ближайший по технической сущности транспортировочный контейнер - лоток складской 3, содержащий днище, скошенные к низу переднюю, заднюю и боковые стенки, верхние кромки которых охватывает горизонтально расположенный фланец, выступающий наружу, две ручки, по меньшей мере два вертикальных выступа, выполненных на каждой из двух противолежащих боковых стенках, а также по меньшей мере две приемные площадки, выполненные на каждой из противолежащих боковых стенках и выполненные с возможностью осуществления распределенной опоры штабелируемого контейнера, а вертикальные выступы выполнены с возможностью осуществления распределенной опоры пасуемого, развернутого на 180 порожнего контейнера, при этом каждый из вертикальных выступов выполнен П-образным, скошенным к низу, и имеет в своем нижнем основании ножку, сопряженную с днищем контейнера, четыре канала для отвода жидкости, каждый из которых имеет входное отверстие, расположенное на соответствующей приемной площадке, а в ножке каждого вертикального выступа выполнено сливное отверстие, каждое из которых совмещено с входным отверстием соответствующего канала для отвода жидкости. Однако вышеприведенные устройства громоздки, также не достаточно удобны в эксплуатации при перевозке и хранении множества мелких деталей. Задачей, на решение которой направлено заявляемое устройство, является создание надежного в эксплуатации устройства лотка складского повышенной легкости, эргономичности, обладающего небольшой материалоемкостью, удобного в эксплуатации при хранении множества мелких деталей или инструментов за счет эргономических особенностей конструкции, с расширенными функциональными возможностями, с обеспечением долговечности. Технический результат достигается тем, что известный лоток складской, содержащий днище, переднюю, заднюю и боковые стенки с образованием верхними кромками горизонтально расположенного выступа, содержит по меньшей мере две снимаемые поперечные перегородки, одна из которых служит частью передней стенки. Передняя, задняя и боковые стенки выполнены перпендикулярно днищу. На внешней поверхности боковых стенок выполнены вертикальные ребра жесткости,а на внутренней поверхности боковых стенок выполнены вертикальные пазы для установки в них поперечных перегородок. Поперечные перегородки выполнены с утолщением по бокам. На внешней поверхности днища вдоль боковых стенок выполнены продольные канавки. Задняя стенка в верхней своей части имеет прямоугольное отверстие с желобком. На угловые ребра передней стенки наложены дополнительные вертикальные угловые ребра со скругленной поверхностью, соединенные между собой поперечной горизонтальной перемычкой, наложенной на нижнюю часть передней стенки с образованием зазора между ними наподобие захвата, при этом поперечная перемычка с внутренней своей стороны соединена с нижней частью передней стенки с помощью фланца. На внешней поверхности задней стенки выполнен вертикальный выступ, переходящий в паз в нижней части, а на внутренней поверхности задней стенки выполнен вертикальный паз, переходящий в выступ в нижней части. 3 106112015.04.30 Выступ и паз выполнены по всей длине стенки и преимущественно по центру. Лоток содержит пружинящую предохранительную скобу из оцинкованной стали для переноски, закрепленную на боковых стенках в круглых отверстиях с выступающим наружу ободком, при этом в задней стенке выполнено прямоугольное отверстие с образованным на его верхнем крае вертикальным желобком для крепления пружины от предохранительной скобы. Лоток выполнен из полимерных материалов. Заявляемый лоток складской пластиковый относится к универсальным комплексным решениям для организации и хранения мелочей, деталей и компонентов за счет возможности разделения его внутреннего пространства при помощи снимаемых перегородок на требуемое количество секций разных размеров. Лоток позволяет снизить число ошибок в процессе подбора деталей и компонентов, а также значительно увеличить его скорость. За счет специальной эргономики он является более удобным в использовании, чем обычные пластиковые контейнеры для мелочей. Техническим результатом, достигаемым при использовании заявляемого устройства,является повышение удобства в эксплуатации, эргономичности, надежности и, как следствие, долговечности. Заявляемое устройство представлено на фигурах. На фиг. 1 представлен общий вид лотка складского. На фиг. 2 - вид передней стенки лотка складского. На фиг. 3 - вид задней стенки и днища лотка складского. На фиг. 4 - общий вид лотка складского со скобой для переноски. Сущность представленного устройства состоит в следующем. Лоток складской содержит днище 1 и выполненные перпендикулярно днищу 1 переднюю стенку 2, заднюю стенку 3 и боковые стенки 4. Верхние кромки задней 3 и боковых стенок 4 образуют горизонтально расположенный выступ 5, выдающийся наружу. При этом верхняя часть передней стенки 2 выполнена в виде снимаемой перегородки (фиг. 1, 4). Нижняя часть передней стенки 2 образует выступ, фиксирующий снимаемую перегородку (фиг. 2). Лоток содержит одну или несколько снимаемых внутренних поперечных перегородок 6 для разделения лотка на секции при хранении разных видов продукции. Каждая поперечная перегородка 6 фиксируется внутри лотка в расположенных с внутренней стороны боковых стенок вертикальных пазах 7. Передняя стенка 2 и внутренняя поперечная перегородка 6 имеют утолщение с боков и снизу относительно своей центральной части для более крепкой и надежной фиксации внутри лотка. Передняя стенка 2 имеет толщину, превышающую толщину внутренних поперечных перегородок 6, для обеспечения прочности и надежности конструкции всего лотка. На внешней поверхности боковых стенок 4 выполнены вертикальные ребра жесткости 8 для обеспечения прочности конструкции всего лотка. На внешней поверхности днища 1 вдоль боковых стенок 4 выполнены продольные канавки 9, позволяющие надежно фиксировать лотки складские при установке один в другой (фиг. 3). Правая и левая боковые стенки 4 в верхней своей части, ближе к задней стенке 3 содержат круглые отверстия 10 с выступающим наружу ободком 11, предназначенные для крепления дополнительно монтируемой пружинящей предохранительной скобы 12, выполненной из оцинкованной стали (фиг. 4). Задняя стенка 3 в верхней своей части содержит прямоугольное отверстие 13 с образованным на его верхнем крае вертикальным желобком 14 для крепления пружины от предохранительной скобы 12. 106112015.04.30 На угловые ребра 15 передней стенки 2 наложены дополнительные вертикальные угловые ребра со скругленной поверхностью 16 для обеспечения безопасности и удобства при пользовании лотком. Наличие наложенных угловых ребер со скругленной поверхностью 16 позволяет снизить травмоопасность от выступающих углов лотков. Дополнительные угловые ребра со скругленной поверхностью 16 соединены между собой поперечной горизонтальной перемычкой 17, наложенной на нижнюю часть передней стенки 2 с образованием пространства (зазора) 18 между ними. Поперечная перемычка 17 с внутренней своей стороны соединена с нижней частью передней стенки 2 с помощью фланца 19, служащего для повышения надежности присоединения дополнительных ребер со скругленной поверхностью 16. Зазор 18 между перемычкой 17 и передней стенкой 2 образует подобие захвата, предназначенного для поднятия или перемещения лотка. На внешней поверхности задней стенки 3 выполнен по всей длине стенки и преимущественно по центру вертикальный выступ 20, переходящий в паз 21 в нижней части. А на внутренней поверхности задней стенки 3 выполнен по всей длине стенки и преимущественно по центру вертикальный паз 22, переходящий в выступ 23 в нижней части. Лоток складской выполнен преимущественно из полимерного материала. Устройство работает следующим образом. В лотке складском предварительно устанавливают требуемое количество внутренних перегородок 6. Возможность свободно устанавливать, перемещать внутренние перегородки 6 позволяет при необходимости регулировать количество внутренних секций и их размер в пределах размера всего лотка. Для переноски и удержания лотка в наклонном положении служит скоба 12. Выступ 5 обеспечивает возможность захвата лотка при перемещении его или установки на стеллажах один в другой. При этом скоба 12 предотвращает непроизвольное выдвижение лотка из стеллажа, самостоятельно опускается при задвигании лотка складского в стеллаж и при штабелировании лотков. При выгрузке содержимого лотка верхнюю часть передней стенки 2, выполненную в виде снимаемой перегородки, убирают, что обеспечивает удобство при выгрузке содержимого лотка путем его наклона. А выступ, фиксирующий снимаемую перегородку, в нижней части передней стенки 2 обеспечивает плавную выгрузку деталей при наклоне лотка. При транспортировке партий пустых лотков их надежно фиксируют между собой при укладке друг в друга посредством замкового устройства, образованного за счет выступа 20 на внешней поверхности и паза 22 на внутренней поверхности задней стенки 3 лотка складского. Таким образом, в представленной полезной модели обеспечено снижение материалоемкости за счет оптимизации конструкции, расширены ее функциональные возможности,а также повышены надежность и удобство в эксплуатации. Расширение функциональных возможностей и повышенное удобство в эксплуатации заявляемой полезной модели достигаются благодаря снимаемым внутренним поперечным перегородкам и наличию снимаемой перегородки в передней стенке. Описанный вариант конкретного выполнения лотка складского не ограничивает все возможные варианты его выполнения. Лоток складской может быть различной вместимости, цвета и размера. Высокие потребительские качества лотка позволяют использовать его на протяжении многих лет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
