Пакет для ядохимиката

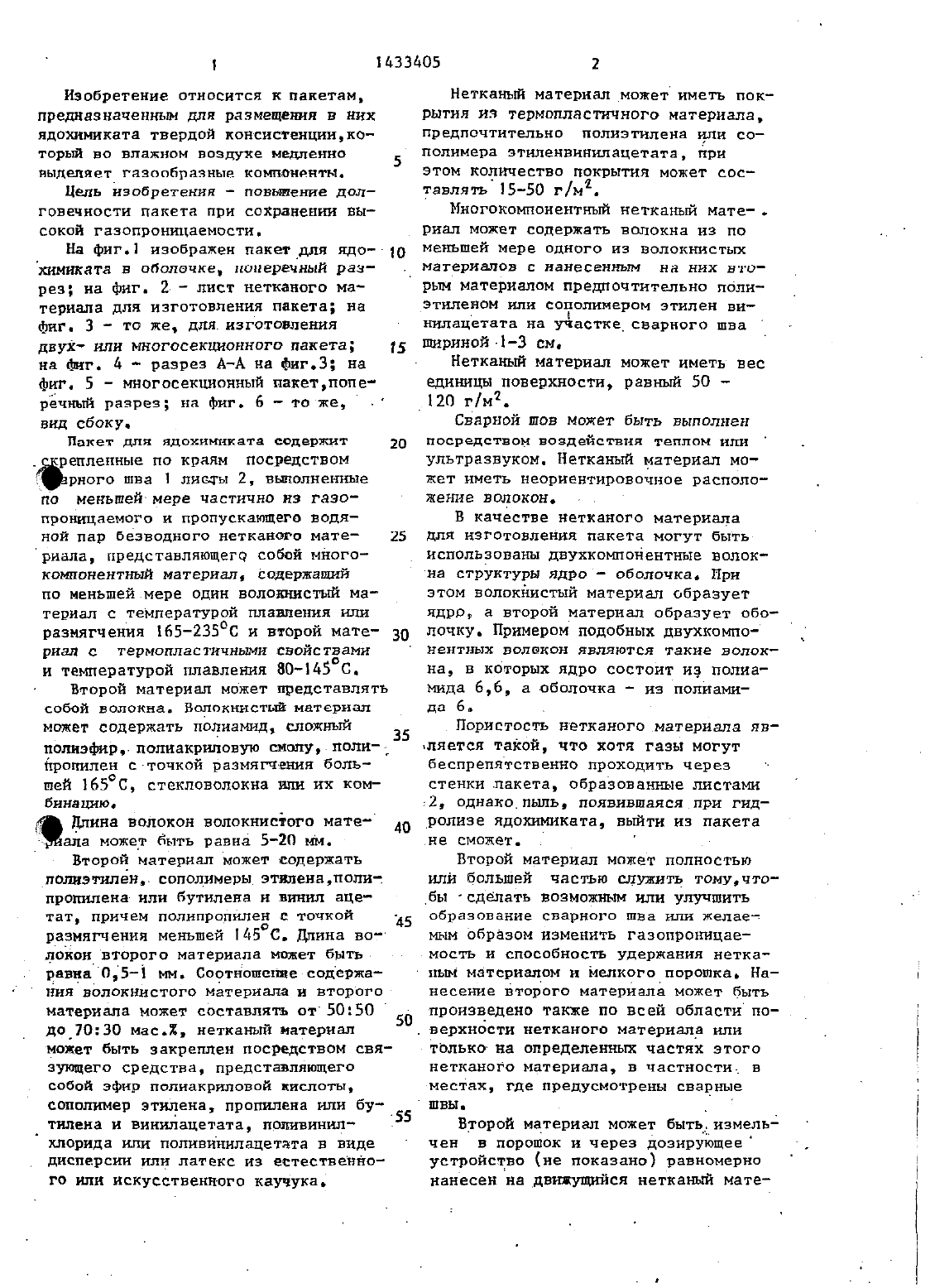

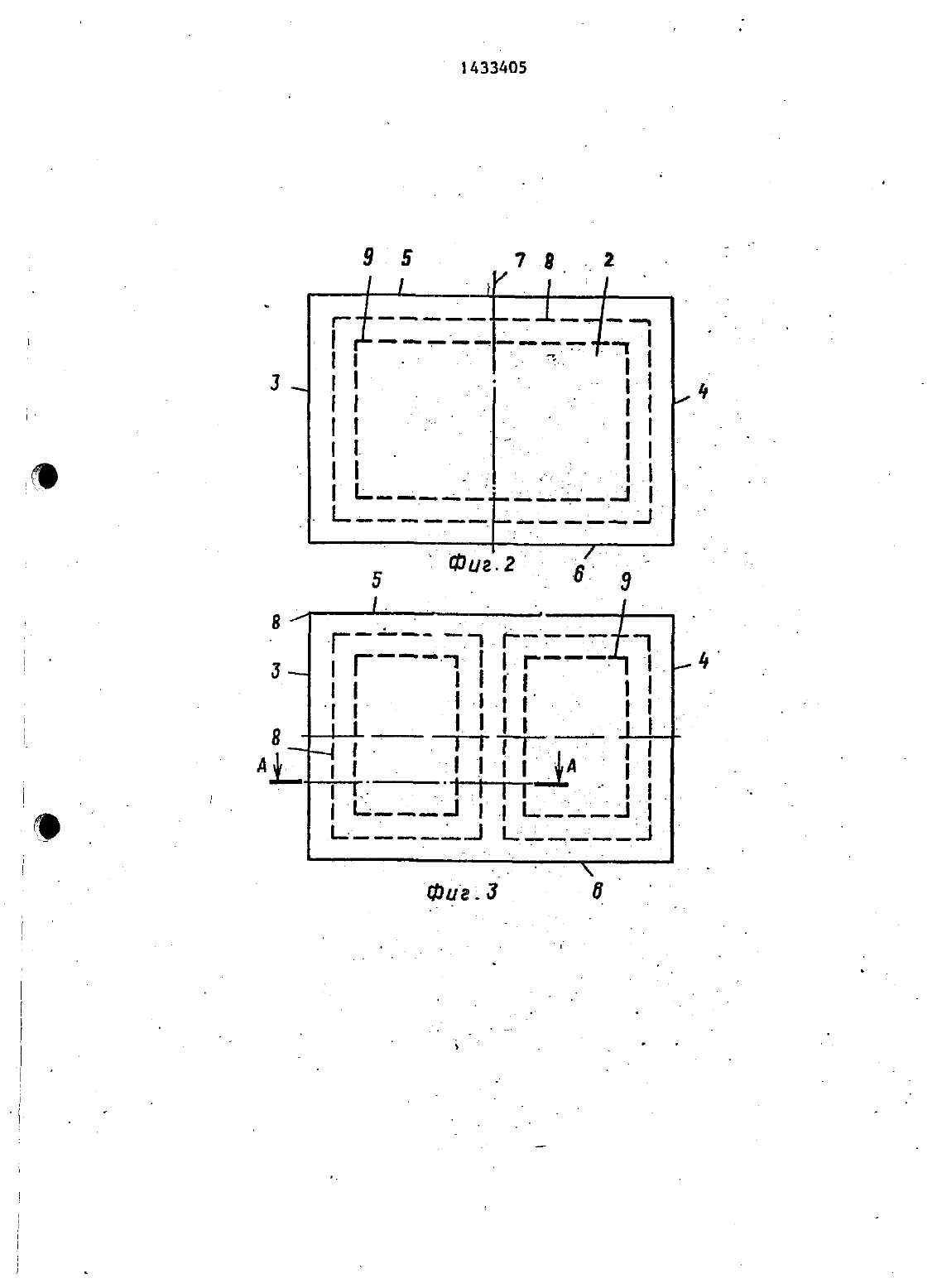

Изобретение относится к пакетам,предиазначеинът для размещения в них ндохнмиката твердой консистенциико торый во влажном воздухе медленно выделяет газообразные компоненты.Цепь изобретения повыение долговечности пакета при сохранении высокой газопроницаемости.На фиг.1 изображен пакет для ядо 1 о шпината в оболочке, поперечный разрез на фиг. 2. лист нетканого материала для изготовления пакета на фиг. 3 то же, для изготовления дву 2- или многосекционного пакета 15 на фиг. В - разрез АА на фиг.3 на фиг. 5 - многосекциояный пакечцпоперечный разрез на фиг. 6 то же, . вид сбоку.Пакет для ядохнннката содержит до репленные по краям посредством рного шва 1 лиса-ь 2, выполненные по меньшей мере частично из газопроницаемого и пропускающего водяной пар безводного нетканого мате 25 риала, представляющего собой многокомпонентный материал, содержащий по меньшей мере один волокнистый материал с температурой плавления или размягчения 65-235 С и второй мате- 30 риал с термопластичными свойствами и температурой плавленн 801 д 5 С.Второй материал может представлять собой волокна. волокнистый материал может содержать полиамд сложный полизфир, попиакриловую сМ 0 пУ-ПОЛЕ пропилен с-точкой размягчения большей 165 С, стекловолокна или их комбннацию.д Длина волокон волокнистого мате- до ала может быть равна 5-20 мм.Второй материал может содержать рполэтнлен.сополимерыэтилена,полипропилена-или бутилена и винил ацетат, причем полипропилен с точкой дБ размягчения меньшей 145 С. Длина волононвторого материала может бытьт равна 05-1 мм. Соотнощене содержаНИЯ ВОЛОКННСТОГО МЗТЕРИЗЛЗ И ВТОРОГО материала может составлятъ от 5050 5 О до 7 О 30 мас.2 нетканй материал-может быть закреплен посредством связующего средства, представляющего собой эфир полиакриловой кислоты,сополимер этилена, пропилена или бу- 55 тилена и винилацетата, полнвинил- 7 хлорида или поливинилацетята в виде дисперсии или латекс из естественного или искусственного каучукаНетканый материал может иметь покрытия из термоппастнчного материала,ПреДПОЧТИТЕЛЬНО ПОЛИЭТИЛВНЗ Дли соПбпимера этнленвннилацетата при этом количество покрытия может составлять 15-50 г/на.Многокомпонеитный нетканый мате-. риал может содержать волокна из по меньшей мере одного из волокнистьт материалов с нанесенным на них вторым материалом предпочтительно полиэтиленом или сополимером этилен вннилацетата на участкесварного шва шириной-1-3 см.Нетканый материал может иметь вес единицы поверхности, равный 50 р 12 о г/Ч.Сварной шов может быть выполнен посредством воздействия теплом или ультразвуком. Нетканый материал моЖЕТ ИМЕТЬ неориентировочное РЗСПОПО Жанне волокон.В качестве нетканого материала для изготовления пакета могут быть использованы двухкомонентные волокна структуры ядро оболочка. при этом волокнистый материал образует ядро, а второй материал образует оболочку. Примером подобных двухкомпоНБНТНЫХ ВОЛЭКОН ЯВЛЯЮТСЯ ТЭКИЕ ВОЛОКна, в которых ядро состоит из полиаМда 6,6, а оболочка - из полиамда 6 .Пористость нетканого материала яв-ляется такой, что хотя газы могут беспрепятственно проходить через стенки.пакета, образованные листами 2, однакопылъ появившаяся при гидролизе ядохимиката выйти из пакета не сможет. уВторой материал может полностью или большей частью служить томучто бы -сделать возможным или улучшить образование сварного шва или желае мым образом изменить газопроницаеМОСТЪ И СПОСОБНОСТЬ удержания нетка ным материалом и мелкого порошка. На несение второго материала может быть произведено также по всей области по. ВЕРХНОСТН НЕТКЗНОГО МЗТВРИЕЛ ИЛИтолько-на определенных частях этого НЗТКЗНОГО материала, В ЧЕСТНОСТИ В Местах, Где ПРедУСМ 0 ТРены сварныеВторой материал может бытвиэмелъчен В порошок и через дознрующее устройство (не показано) равномерноНЗНСВН надвижущйся НВТКЗНЫЙ МЗТЕриал, затем последний должен быть подвергнут соответствующему тепловону. воздействию, при этом частички второго-материала расплавлпются. Нат 5 НЕСЕНИЕ ВТ 9 р 0 ГО МНТЕРННЛВ на ВОЛОКнистый материал может быть произве дено в виде раствора или суспензии. В случае, когда второй материалдлина волокон волокнистого материала с температурой плавления 165-235 С является предпочтительно больще,чем длннаволоконвторого материала сболее низкой температурой плавления, 15 опричем длина волокон волокнистого материала равна 5-20 мм, а волокна второго материала имеют длину 051 мм. В этом случаепромекуточные пространства между длиннымнволокнат 20 МН БОЛОКНИСТОГО Материала Заполняют НТОРЪЦЧ ЧЧЗТЕРТЗЛОН С МЕНЬШЕЙ температурой плавления и более короткими волокнами, что существенно повышает пыленепроницаемость пакета. 25 В качестве нетканого материала, применяемого для изготовления паке та, используют многокомпонентный материал, Примером подобных двухкомпоНЕНТБП ВООКОН являются также ЕОЕОКН, В КОТОРЫХ ЯДРО СОСТОИТ ИЗ П 0 ЛИамида 6, 6, а оболочка - из полиамит дав . кЛист 2 имеет короткие стороны З и 4(которые могут быть равны 7 35рые составляют, например, 10-20 см). Для образования пакета лист 2 по средней линии 7 сгибают так, чтобы короткие стороны 3 и 4 лежали одна 40 на другой. С помощью тепловой знертгин или ультразвука получают сварные швы размещенные между линиями Вн кромкам 3 5 листа 2, причем од на сторона остается открытой. Изме 45 ренное количество ядохимиката (например, 34 г) с открытой стороны помер щают в пакет, после чего эту сторонузаваривают аналогичным образом ИСПОЛЪЗОВЗНХАЕ ВТОРОГО МЗТРННЛЗили дополнительных термопластичных материалов может быть ограничено на краевой зоне между линиям 9 и 8,вдоль которой предусмотрен сварной шов 1, которьт может иметь ширину, 55 например. 510 мин, в частности 8 мм.Возможно выполнение пакета многосекционным (фнг.2).Пакет может быть помещен во внутрь ноэдухонепроницаеной достаточно прочной оболочки 10, например из сваренНОЙ тепносваркой фольги, имеющей алюминиевое покрытие. Эта оболочка КО защищает пакет н размещенный в нем ядохимнкат отатмосферной влажности. Непосредственно перед применением оболочку 10 разрывают без повреждения пакета, извлекают последний нчем атмосферная влажность через нетканый материал поступает внутрь пае. КеТЪ Ядохимикат что повлечет за С 050 Й ГИДРОЛИЭ сопрдвбждаемый газо Выделением фосфина. Фосфин через пары нетканого матерйала поступает в окружающую СРЕДУ. Обьщно гидролизЭЗКННЧНВЗЕТСЯ ЧЕРЕЗ НЕСКОЛЬКО ДНЕЙ, после чего ядохимнкат, вследствие гидролиза, остается в виде рыхлого порошка, которы заключен в пакете. Таким.образом, пакет препятствует загрязнению обрабатываемого сырья и ОКРУЖНШЩЕЙ среды ядовитым порошком. Дакетымогутбыть объединены внапример 5 м для 100 объединенны пакетов, ширина может быть равна 532.с,прнчем большие значеня достигаются тогда, когда два объединент ных пакета в лентообразном располоЖЕНИИ НЦОДЯТСЯ ОДИН ОКОЛО ДрУГОГО,поперенк продольному направлению эти пакеты при необходимости могут быть Одни от другого отрезаны. В сварном шве 1 может быть выполнено отверстие 11, через которое продевад ют шнур 12.Комплекты пакетов, будучи зигзаго образно сложены, могут быть помещеныйв газонепроницаемый контейнер 13 зигзагообразная форма образуется посредствомсгнба сварного шва 1-ме отдельными пакетам. цИзобретение позволяет обеспечить полную газопроннцаемостъ пакета, при этом обеспечивается удержание пнпер Видный остатков разложнвшегося ядохимиката в пакете, кроме того посол педний обладает повышенной долговечт ностью. Пакет имеет крайне незначиТЕЛЬНОЕ впагосодержанне, вследствие ЧЕГО Устранятся преждевременное неЖЕЛБТЫЕЪНОЗ ГЗЗООРЗЗОНЗННЕ при ИЗГОтовленин. Изобретение позволяет упростить изготовление пакета при обесНОСТИ Н ППОЧНОСТН СВЗРНЫХ ШВОВ ЧТО искючает ОПЕСНОСТЪ ВЫХОДЕ ННВУПУзапечатанного ядохнмиката и его остатков, т.е. предлагаемый пакет являЕТСЯ беЭОПаСНЬТМ И надежным.щий скрепленные по краям посредством СВЗРНОГО шва ЛИСТЫ, ВЫПОЛНЕННЫЕ-ПО меньшей мере частично из газопронич цаемого и пропускающего водяной пар безводного НЕТКЗНОГО натаериапщо Гдл и ч а ю щ и й с я тем, что, с целью повышения долговечности пакета при сохранении высокой газопроницаемости, нетканый материал представляет собой многокомпонентный материал, Ркодержатий по меньшей мерейоцин во окннстый материал с температурой 0 плавления или размягчения 165-235 Си2. Пакет по п., от л и Й а ю Щ и й с п тем, что второй материал представляет собой волокна.щчи й с. п тем, что длина волокон волокнистого материала равна 5 о они.5. Пакет по п.1,о т л и Ч а ю щ и й с п тем,.что второй материал содержитполиэтилен,-сополимеры атиленапропилена или бутилена н вид нилацетат, причем ПОЛИПРОПНПЕНО С точкой размягчения меньшей 145 С, 6.Пакет по пп. 1 В 3. 0 Т Л И ч аю.щ и сн тем, что длина во..б 5 С стекловолокно или нх комбнна-,.локон второго материала равна 0,5.Щ Н Й С Я тем, ЧТО СООТНОШЕНИЕ СО держаний ВОЛОКЪИСТОГО материала Ивторого материала составляет 5050 7030 мас.1.8. Пакет по п. 1, о т л и ч а юЩ и й с я тем, что нетканый материал эакрепленпосредством связующего средства, представляющего собой эфир полнакриловой кислоты, сополимерэти пена, пропилена или бутилена и винилацетата, поливинлхлорнда илиполн винилацетата В виде дисперсии. или латекс из естественного или искусственного каучука9. Пакет по п., о т л ич а ющи й с я тем, что нетканый материал имеет покрытие из термопластичного материала, предпочтительно попиэтилена нлн сополимера этилена и вннилацетата. р р-р , 10. Пакет по пп. 1 н 9, о-т ли ч а ю щ и й с я тем, что количество покрытия составляет 15-50 г/М 2.11. Пакет по п., о т п й ч а ющ и й с я тем, что многокомпонентный нетканый материал содержит волокна из по меньшей мере одного волокнистого материала с нанесенным на их вторым материалом - предпочтительно полиэтиленом или сополимером этилена и.виннлацетатом на учат стке сварного шва шириной 1-3 см.щ И й с я тем, что нетканый мате риал имеет массу единицы поверхности, равную 50-12 ПГ/М 1.13. Пакет по п.1, о т л и ч а ю щ н й с я тем, что сварной шов выполнен посредством воздействия теплом или ультразвуком.14. Пакет по п.1, о т л и ч а ю Щ и йс я тем, что нетканый материал имеет неорнентнрованное расположение волокон,
