Устройство для контроля подлинности акцизных марок, защищенных бумаг и документов

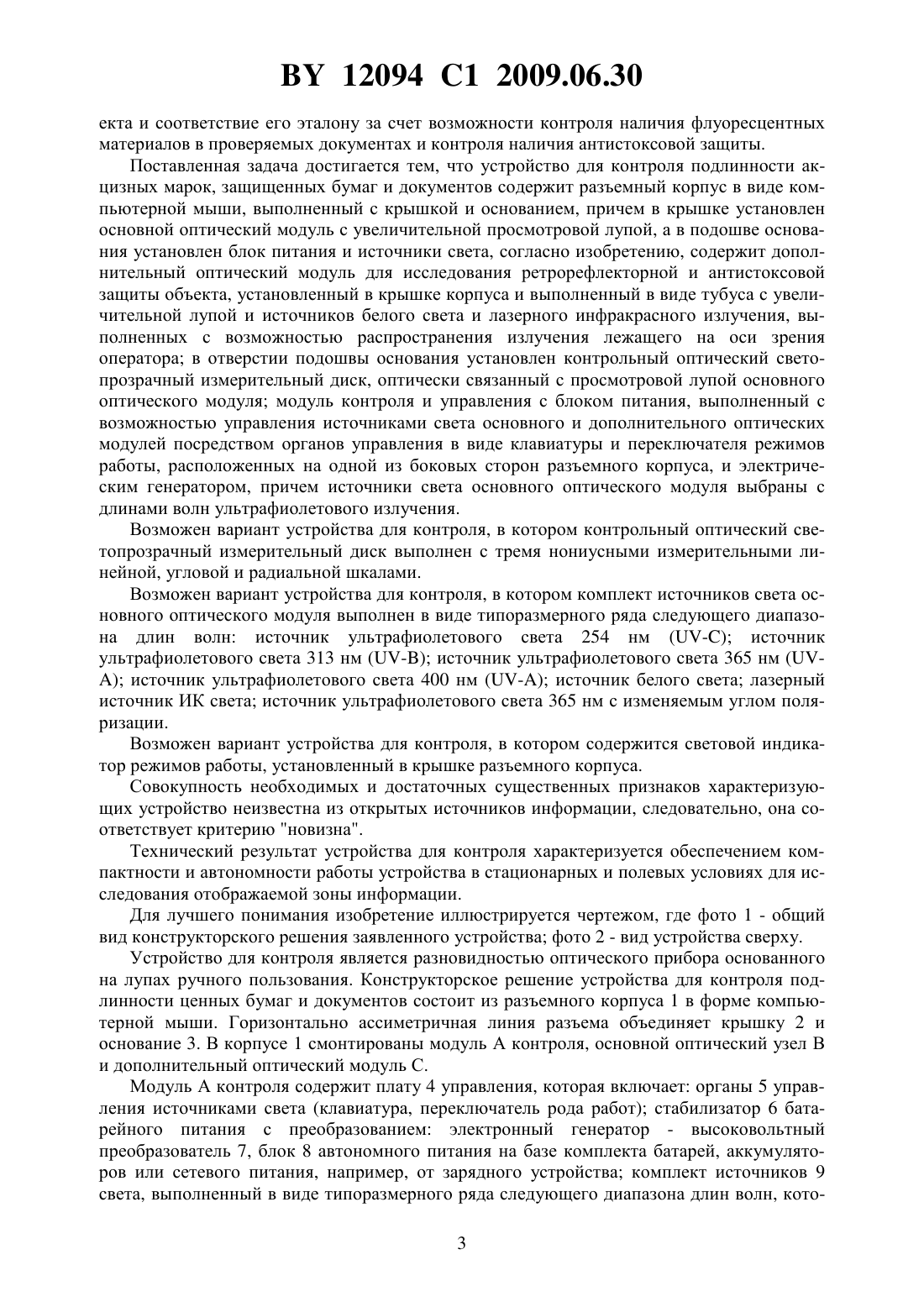

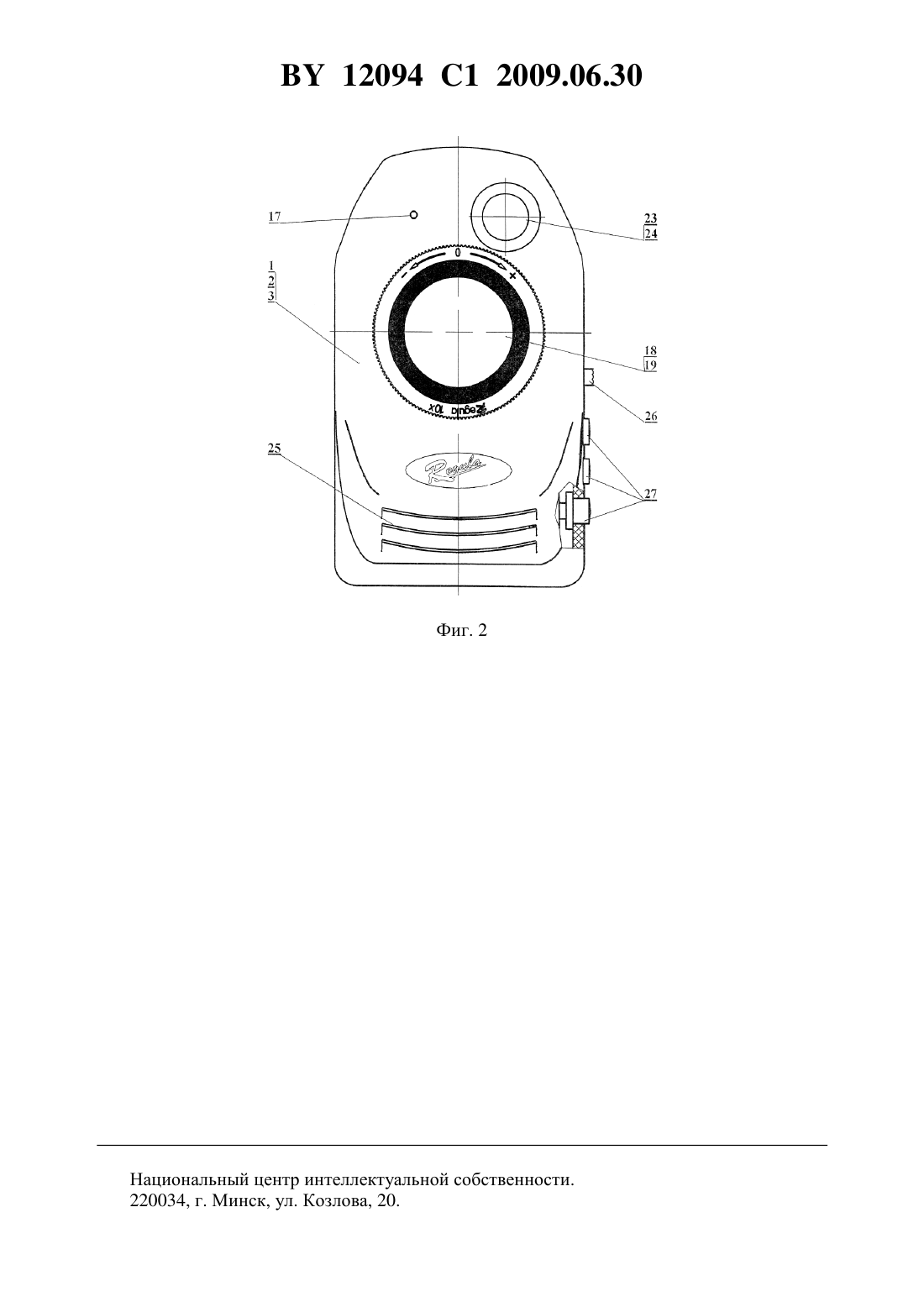

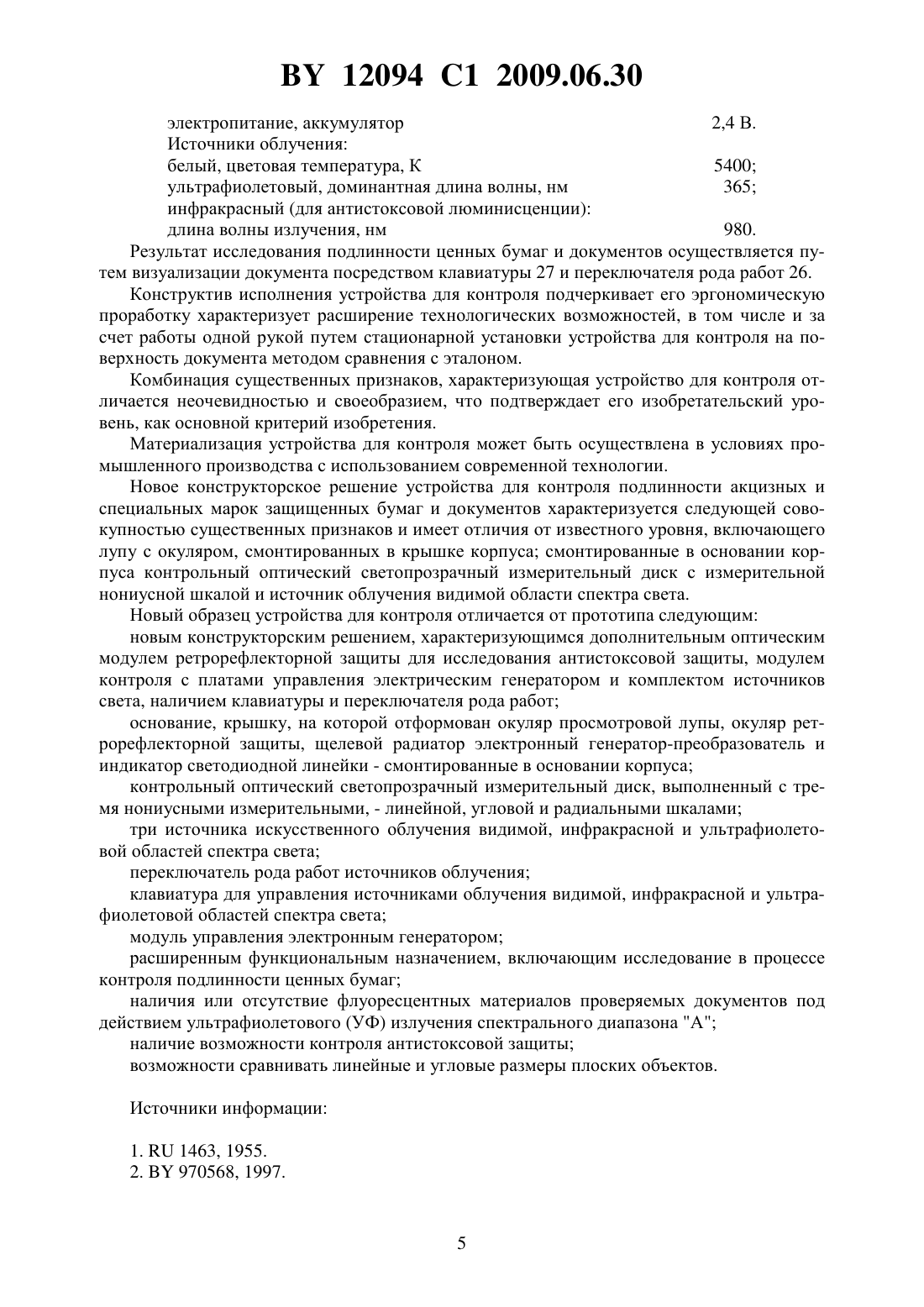

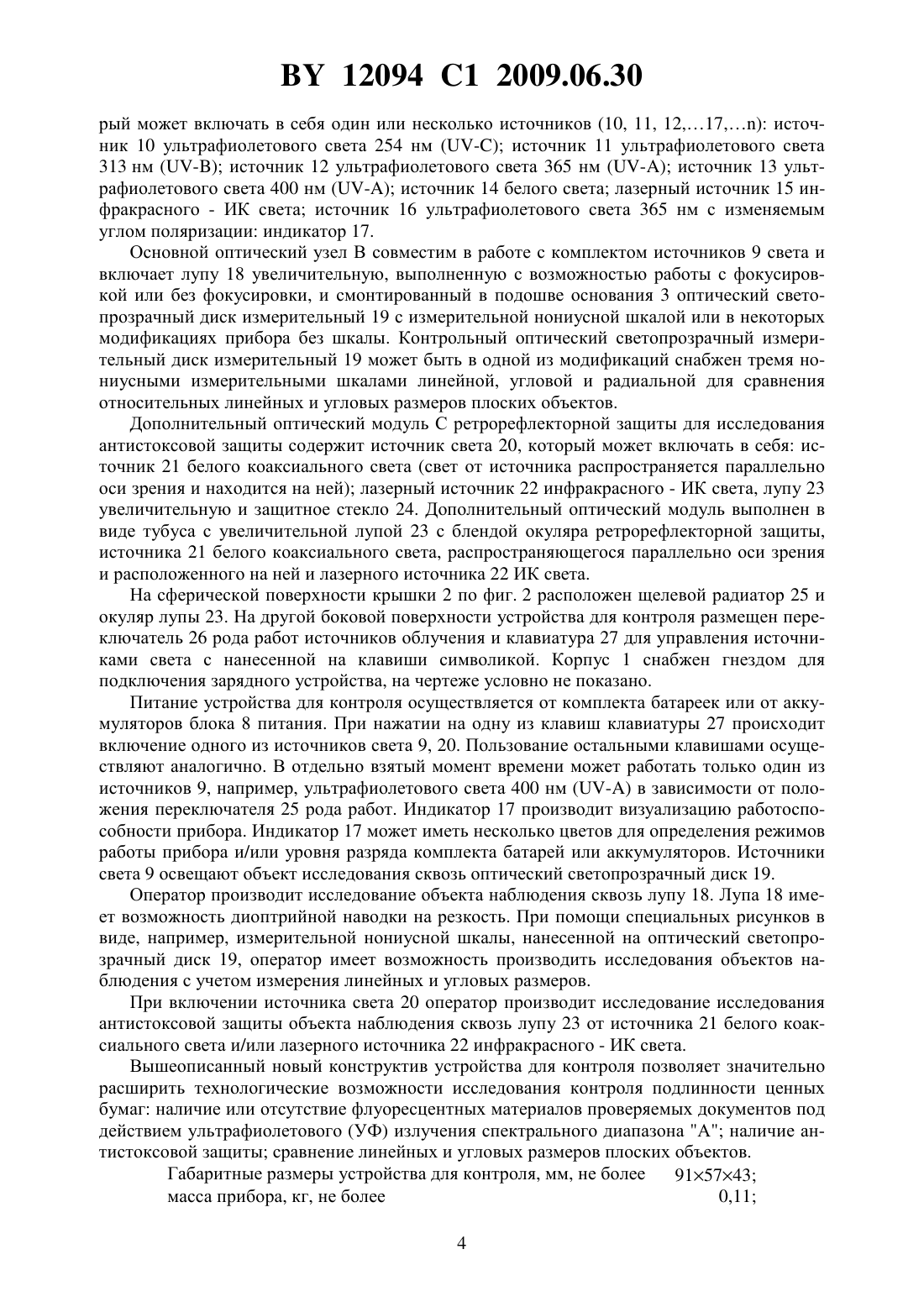

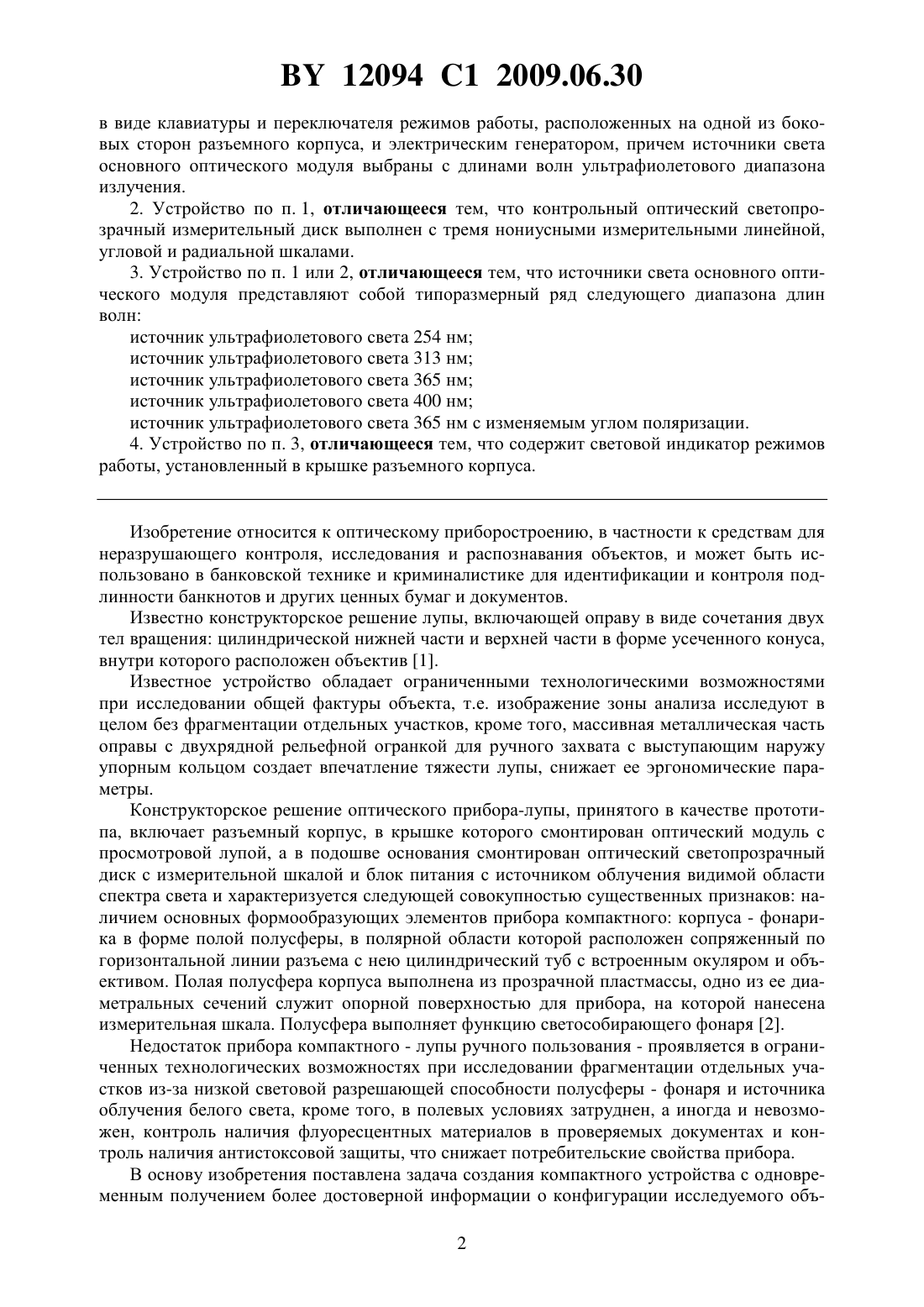

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОДЛИННОСТИ АКЦИЗНЫХ МАРОК, ЗАЩИЩЕННЫХ БУМАГ И ДОКУМЕНТОВ(72) Авторы Шумский Иван Петрович Рогожинский Юрий Александрович Клец Анатолий Анатольевич(57) 1. Устройство для контроля подлинности акцизных марок, защищенных бумаг и документов, содержащее разъемный корпус в виде компьютерной мыши, выполненный с крышкой и основанием, причем в крышке установлен основной оптический модуль с увеличительной просмотровой лупой, а в подошве основания установлен блок питания и источники света, отличающееся тем, что содержит дополнительный оптический модуль для исследования ретрорефлекторной и антистоксовой защиты объекта, установленный в крышке корпуса и выполненный в виде тубуса с увеличительной лупой и источников белого света и лазерного инфракрасного излучения, выполненных с возможностью распространения излучения, лежащего на оси зрения оператора в отверстии подошвы основания установлен контрольный оптический светопрозрачный измерительный диск, оптически связанный с просмотровой лупой основного оптического модуля модуль контроля и управления с блоком питания, выполненный с возможностью управления источниками света основного и дополнительного оптических модулей посредством органов управления 12094 1 2009.06.30 в виде клавиатуры и переключателя режимов работы, расположенных на одной из боковых сторон разъемного корпуса, и электрическим генератором, причем источники света основного оптического модуля выбраны с длинами волн ультрафиолетового диапазона излучения. 2. Устройство по п. 1, отличающееся тем, что контрольный оптический светопрозрачный измерительный диск выполнен с тремя нониусными измерительными линейной,угловой и радиальной шкалами. 3. Устройство по п. 1 или 2, отличающееся тем, что источники света основного оптического модуля представляют собой типоразмерный ряд следующего диапазона длин волн источник ультрафиолетового света 254 нм источник ультрафиолетового света 313 нм источник ультрафиолетового света 365 нм источник ультрафиолетового света 400 нм источник ультрафиолетового света 365 нм с изменяемым углом поляризации. 4. Устройство по п. 3, отличающееся тем, что содержит световой индикатор режимов работы, установленный в крышке разъемного корпуса. Изобретение относится к оптическому приборостроению, в частности к средствам для неразрушающего контроля, исследования и распознавания объектов, и может быть использовано в банковской технике и криминалистике для идентификации и контроля подлинности банкнотов и других ценных бумаг и документов. Известно конструкторское решение лупы, включающей оправу в виде сочетания двух тел вращения цилиндрической нижней части и верхней части в форме усеченного конуса,внутри которого расположен объектив 1. Известное устройство обладает ограниченными технологическими возможностями при исследовании общей фактуры объекта, т.е. изображение зоны анализа исследуют в целом без фрагментации отдельных участков, кроме того, массивная металлическая часть оправы с двухрядной рельефной огранкой для ручного захвата с выступающим наружу упорным кольцом создает впечатление тяжести лупы, снижает ее эргономические параметры. Конструкторское решение оптического прибора-лупы, принятого в качестве прототипа, включает разъемный корпус, в крышке которого смонтирован оптический модуль с просмотровой лупой, а в подошве основания смонтирован оптический светопрозрачный диск с измерительной шкалой и блок питания с источником облучения видимой области спектра света и характеризуется следующей совокупностью существенных признаков наличием основных формообразующих элементов прибора компактного корпуса - фонарика в форме полой полусферы, в полярной области которой расположен сопряженный по горизонтальной линии разъема с нею цилиндрический туб с встроенным окуляром и объективом. Полая полусфера корпуса выполнена из прозрачной пластмассы, одно из ее диаметральных сечений служит опорной поверхностью для прибора, на которой нанесена измерительная шкала. Полусфера выполняет функцию светособирающего фонаря 2. Недостаток прибора компактного - лупы ручного пользования - проявляется в ограниченных технологических возможностях при исследовании фрагментации отдельных участков из-за низкой световой разрешающей способности полусферы - фонаря и источника облучения белого света, кроме того, в полевых условиях затруднен, а иногда и невозможен, контроль наличия флуоресцентных материалов в проверяемых документах и контроль наличия антистоксовой защиты, что снижает потребительские свойства прибора. В основу изобретения поставлена задача создания компактного устройства с одновременным получением более достоверной информации о конфигурации исследуемого объ 2 12094 1 2009.06.30 екта и соответствие его эталону за счет возможности контроля наличия флуоресцентных материалов в проверяемых документах и контроля наличия антистоксовой защиты. Поставленная задача достигается тем, что устройство для контроля подлинности акцизных марок, защищенных бумаг и документов содержит разъемный корпус в виде компьютерной мыши, выполненный с крышкой и основанием, причем в крышке установлен основной оптический модуль с увеличительной просмотровой лупой, а в подошве основания установлен блок питания и источники света, согласно изобретению, содержит дополнительный оптический модуль для исследования ретрорефлекторной и антистоксовой защиты объекта, установленный в крышке корпуса и выполненный в виде тубуса с увеличительной лупой и источников белого света и лазерного инфракрасного излучения, выполненных с возможностью распространения излучения лежащего на оси зрения оператора в отверстии подошвы основания установлен контрольный оптический светопрозрачный измерительный диск, оптически связанный с просмотровой лупой основного оптического модуля модуль контроля и управления с блоком питания, выполненный с возможностью управления источниками света основного и дополнительного оптических модулей посредством органов управления в виде клавиатуры и переключателя режимов работы, расположенных на одной из боковых сторон разъемного корпуса, и электрическим генератором, причем источники света основного оптического модуля выбраны с длинами волн ультрафиолетового излучения. Возможен вариант устройства для контроля, в котором контрольный оптический светопрозрачный измерительный диск выполнен с тремя нониусными измерительными линейной, угловой и радиальной шкалами. Возможен вариант устройства для контроля, в котором комплект источников света основного оптического модуля выполнен в виде типоразмерного ряда следующего диапазона длин волн источник ультрафиолетового света 254 нм (-) источник ультрафиолетового света 313 нм (-) источник ультрафиолетового света 365 нмисточник ультрафиолетового света 400 нм (-) источник белого света лазерный источник ИК света источник ультрафиолетового света 365 нм с изменяемым углом поляризации. Возможен вариант устройства для контроля, в котором содержится световой индикатор режимов работы, установленный в крышке разъемного корпуса. Совокупность необходимых и достаточных существенных признаков характеризующих устройство неизвестна из открытых источников информации, следовательно, она соответствует критерию новизна. Технический результат устройства для контроля характеризуется обеспечением компактности и автономности работы устройства в стационарных и полевых условиях для исследования отображаемой зоны информации. Для лучшего понимания изобретение иллюстрируется чертежом, где фото 1 - общий вид конструкторского решения заявленного устройства фото 2 - вид устройства сверху. Устройство для контроля является разновидностью оптического прибора основанного на лупах ручного пользования. Конструкторское решение устройства для контроля подлинности ценных бумаг и документов состоит из разъемного корпуса 1 в форме компьютерной мыши. Горизонтально ассиметричная линия разъема объединяет крышку 2 и основание 3. В корпусе 1 смонтированы модуль А контроля, основной оптический узел В и дополнительный оптический модуль С. Модуль А контроля содержит плату 4 управления, которая включает органы 5 управления источниками света (клавиатура, переключатель рода работ) стабилизатор 6 батарейного питания с преобразованием электронный генератор - высоковольтный преобразователь 7, блок 8 автономного питания на базе комплекта батарей, аккумуляторов или сетевого питания, например, от зарядного устройства комплект источников 9 света, выполненный в виде типоразмерного ряда следующего диапазона длин волн, кото 3 12094 1 2009.06.30 рый может включать в себя один или несколько источников (10, 11, 12,17,) источник 10 ультрафиолетового света 254 нм (-) источник 11 ультрафиолетового света 313 нм (-) источник 12 ультрафиолетового света 365 нм (-) источник 13 ультрафиолетового света 400 нм (-) источник 14 белого света лазерный источник 15 инфракрасного - ИК света источник 16 ультрафиолетового света 365 нм с изменяемым углом поляризации индикатор 17. Основной оптический узел В совместим в работе с комплектом источников 9 света и включает лупу 18 увеличительную, выполненную с возможностью работы с фокусировкой или без фокусировки, и смонтированный в подошве основания 3 оптический светопрозрачный диск измерительный 19 с измерительной нониусной шкалой или в некоторых модификациях прибора без шкалы. Контрольный оптический светопрозрачный измерительный диск измерительный 19 может быть в одной из модификаций снабжен тремя нониусными измерительными шкалами линейной, угловой и радиальной для сравнения относительных линейных и угловых размеров плоских объектов. Дополнительный оптический модуль С ретрорефлекторной защиты для исследования антистоксовой защиты содержит источник света 20, который может включать в себя источник 21 белого коаксиального света (свет от источника распространяется параллельно оси зрения и находится на ней) лазерный источник 22 инфракрасного - ИК света, лупу 23 увеличительную и защитное стекло 24. Дополнительный оптический модуль выполнен в виде тубуса с увеличительной лупой 23 с блендой окуляра ретрорефлекторной защиты,источника 21 белого коаксиального света, распространяющегося параллельно оси зрения и расположенного на ней и лазерного источника 22 ИК света. На сферической поверхности крышки 2 по фиг. 2 расположен щелевой радиатор 25 и окуляр лупы 23. На другой боковой поверхности устройства для контроля размещен переключатель 26 рода работ источников облучения и клавиатура 27 для управления источниками света с нанесенной на клавиши символикой. Корпус 1 снабжен гнездом для подключения зарядного устройства, на чертеже условно не показано. Питание устройства для контроля осуществляется от комплекта батареек или от аккумуляторов блока 8 питания. При нажатии на одну из клавиш клавиатуры 27 происходит включение одного из источников света 9, 20. Пользование остальными клавишами осуществляют аналогично. В отдельно взятый момент времени может работать только один из источников 9, например, ультрафиолетового света 400 нм (-) в зависимости от положения переключателя 25 рода работ. Индикатор 17 производит визуализацию работоспособности прибора. Индикатор 17 может иметь несколько цветов для определения режимов работы прибора и/или уровня разряда комплекта батарей или аккумуляторов. Источники света 9 освещают объект исследования сквозь оптический светопрозрачный диск 19. Оператор производит исследование объекта наблюдения сквозь лупу 18. Лупа 18 имеет возможность диоптрийной наводки на резкость. При помощи специальных рисунков в виде, например, измерительной нониусной шкалы, нанесенной на оптический светопрозрачный диск 19, оператор имеет возможность производить исследования объектов наблюдения с учетом измерения линейных и угловых размеров. При включении источника света 20 оператор производит исследование исследования антистоксовой защиты объекта наблюдения сквозь лупу 23 от источника 21 белого коаксиального света и/или лазерного источника 22 инфракрасного - ИК света. Вышеописанный новый конструктив устройства для контроля позволяет значительно расширить технологические возможности исследования контроля подлинности ценных бумаг наличие или отсутствие флуоресцентных материалов проверяемых документов под действием ультрафиолетового (УФ) излучения спектрального диапазона А наличие антистоксовой защиты сравнение линейных и угловых размеров плоских объектов. Габаритные размеры устройства для контроля, мм, не более 915743 масса прибора, кг, не более 0,11 4 12094 1 2009.06.30 электропитание, аккумулятор 2,4 В. Источники облучения белый, цветовая температура, К 5400 ультрафиолетовый, доминантная длина волны, нм 365 инфракрасный (для антистоксовой люминисценции) длина волны излучения, нм 980. Результат исследования подлинности ценных бумаг и документов осуществляется путем визуализации документа посредством клавиатуры 27 и переключателя рода работ 26. Конструктив исполнения устройства для контроля подчеркивает его эргономическую проработку характеризует расширение технологических возможностей, в том числе и за счет работы одной рукой путем стационарной установки устройства для контроля на поверхность документа методом сравнения с эталоном. Комбинация существенных признаков, характеризующая устройство для контроля отличается неочевидностью и своеобразием, что подтверждает его изобретательский уровень, как основной критерий изобретения. Материализация устройства для контроля может быть осуществлена в условиях промышленного производства с использованием современной технологии. Новое конструкторское решение устройства для контроля подлинности акцизных и специальных марок защищенных бумаг и документов характеризуется следующей совокупностью существенных признаков и имеет отличия от известного уровня, включающего лупу с окуляром, смонтированных в крышке корпуса смонтированные в основании корпуса контрольный оптический светопрозрачный измерительный диск с измерительной нониусной шкалой и источник облучения видимой области спектра света. Новый образец устройства для контроля отличается от прототипа следующим новым конструкторским решением, характеризующимся дополнительным оптическим модулем ретрорефлекторной защиты для исследования антистоксовой защиты, модулем контроля с платами управления электрическим генератором и комплектом источников света, наличием клавиатуры и переключателя рода работ основание, крышку, на которой отформован окуляр просмотровой лупы, окуляр ретрорефлекторной защиты, щелевой радиатор электронный генератор-преобразователь и индикатор светодиодной линейки - смонтированные в основании корпуса контрольный оптический светопрозрачный измерительный диск, выполненный с тремя нониусными измерительными, - линейной, угловой и радиальными шкалами три источника искусственного облучения видимой, инфракрасной и ультрафиолетовой областей спектра света переключатель рода работ источников облучения клавиатура для управления источниками облучения видимой, инфракрасной и ультрафиолетовой областей спектра света модуль управления электронным генератором расширенным функциональным назначением, включающим исследование в процессе контроля подлинности ценных бумаг наличия или отсутствие флуоресцентных материалов проверяемых документов под действием ультрафиолетового (УФ) излучения спектрального диапазона А наличие возможности контроля антистоксовой защиты возможности сравнивать линейные и угловые размеры плоских объектов. Источники информации 1.1463, 1955. 2.970568, 1997. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
