Анкерная свая

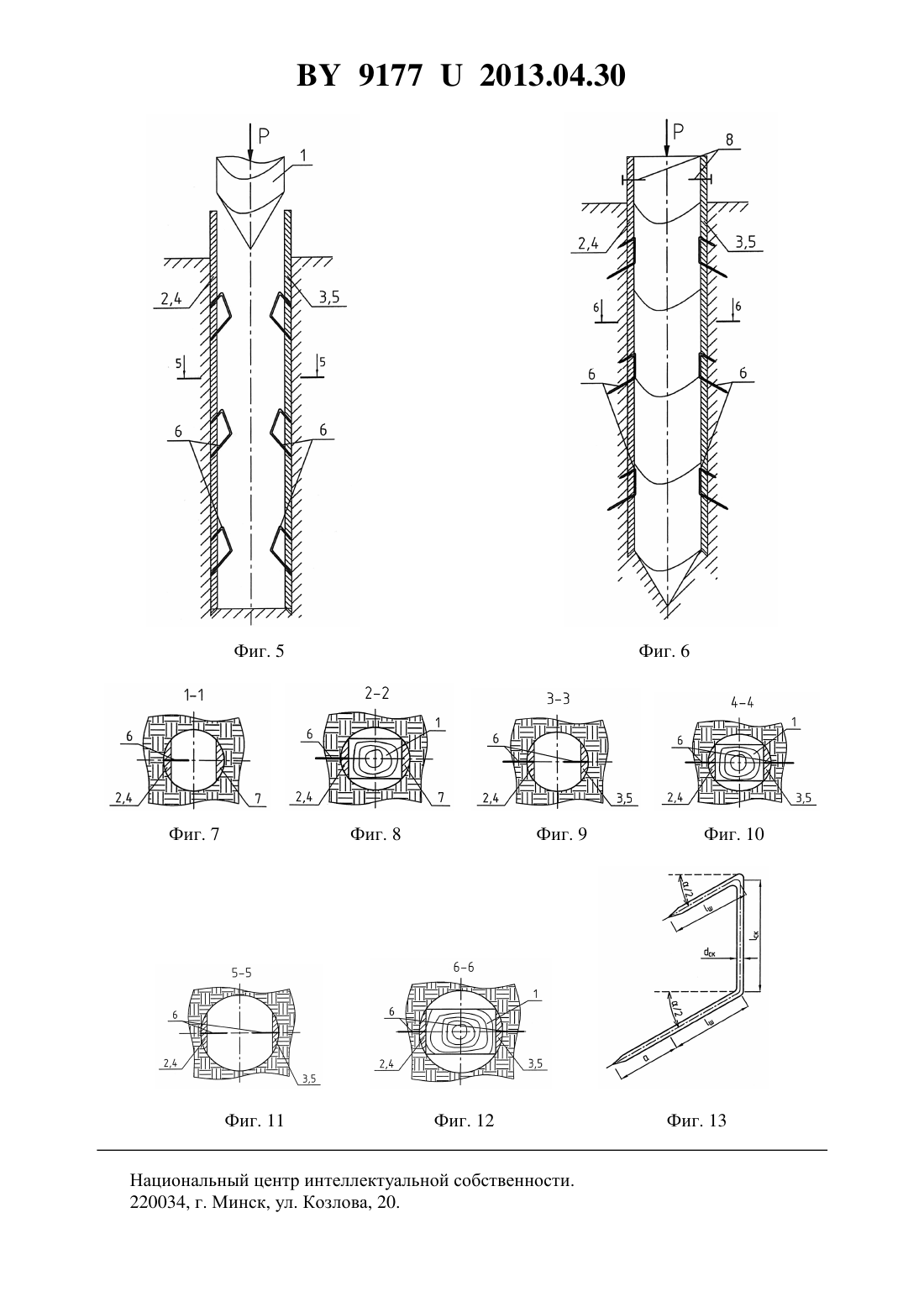

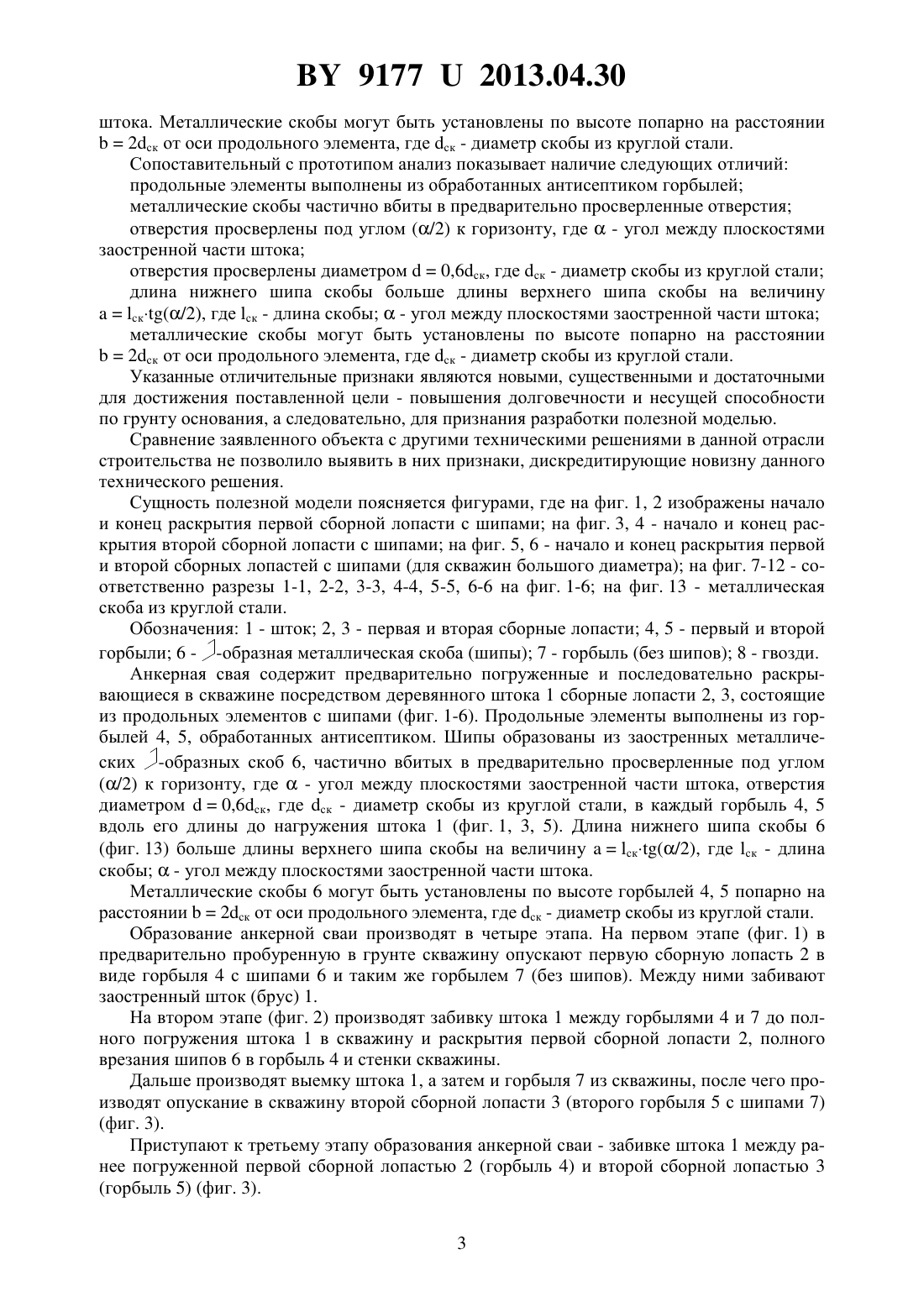

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Жук Василий Васильевич Лещук Екатерина Владимировна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Анкерная свая, включающая предварительно погруженные и последовательно раскрывающиеся в скважине посредством деревянного штока сборные лопасти, состоящие из продольных элементов с шипами, отличающаяся тем, что продольные элементы выполнены из обработанных антисептиком горбылей, а шипы образованы из заостренных металлических -образных скоб, частично вбитых в предварительно просверленные под 91772013.04.30 углом (/2) к горизонту, где- угол между плоскостями заостренной части штока, отверстия диаметром 0,6 ск, где ск - диаметр скобы из круглой стали, причем длина нижнего шипа скобы больше длины верхнего шипа скобы на величинуск(/2), где ск длина скобы- угол между плоскостями заостренной части штока. 2. Анкерная свая по п. 1, отличающаяся тем, что металлические скобы установлены по высоте попарно на расстоянии 2 ск от оси продольного элемента, где ск - диаметр скобы из круглой стали.(56) 1. Патент РБ 2871, МПК 02 5/22, 2006 (прототип). 2. Патент РБ 8371, МПК 02 5/54 (2006.01), 2012 (прототип). Полезная модель относится к области строительства, в частности к фундаментостроению, и может быть использована в качестве анкерных устройств и приспособлений повышенной несущей способности по грунту основания для закрепления к основанию конструкций или их элементов в условиях распространения слабых, сезонно- и вечномерзлых грунтов, например трубопроводов, опор линий электропередач, башен радиорелейной связи и других объектов. Известна буронабивная профилированная анкерная свая, содержащая предварительно погруженные и последовательно раскрывающиеся в скважине посредством штока сборные лопасти, состоящие из продольных элементов с шипами 1. Недостатком этой сваи является то, что продольные элементы выполнены из секторного участка стенки металлической трубы, шипы - в виде небольших приваренных к трубе выступов, а шток - в виде заостренного снизу круглого бруса, что в совокупности усложняет конструкцию, делает ее металлоемкой и обладающей недостаточно высокой несущей способностью по грунту основания сваи. Более близкой по технической сущности и достигаемому результату является анкерная свая, включающая предварительно нагруженные и последовательно раскрывающиеся в скважине посредством деревянного штока сборные лопасти, состоящие из продольных элементов, выполненных из деревянных заостренных снизу досок с шипами, образованными из заостренных металлических скоб 2. Недостатками данной сваи являются малая долговечность - не защищенная антисептиком древесина, особенно на границе уровня грунтовых вод, быстро разрушается от гниения заостренные металлические скобы, частично вбитые в доски вдоль их длины могут расколоть лопасть на две части по плоскости установки шипов при погружении штока скошенная часть штока входит в соприкосновение с верхней изогнутой частью металлической скобы, и, по нашему мнению, шток будет не только вдавливать скобу в древесину,но и смещать ее вниз, при этом заостренные концы скоб могут изгибаться, а, в худшем случае, скоба может быть выбита из древесины. Задачи, на решение которых направлена полезная модель, состоят в том, чтобы повысить долговечность и несущую способность конструкции по грунту основания. Решение поставленных задач достигается тем, что в известной свае, включающей предварительно погруженные и последовательно раскрывающиеся в скважине посредством деревянного штока сборные лопасти, состоящие из продольных элементов с шипами,продольные элементы выполнены из обработанных антисептиком горбылей, а шипы образованы из заостренных металлических -образных скоб, частично вбитых в предварительно просверленные под углом (/2) к горизонту, где- угол между плоскостями заостренной части штока, отверстия диаметром 0,6 ск, где ск - диаметр скобы из круглой стали, причем длина нижнего шипа скобы больше длины верхнего шипа скобы на величину а к(/2), где ск - длина скобы- угол между плоскостями заостренной части 2 91772013.04.30 штока. Металлические скобы могут быть установлены по высоте попарно на расстоянии 2 ск от оси продольного элемента, где ск - диаметр скобы из круглой стали. Сопоставительный с прототипом анализ показывает наличие следующих отличий продольные элементы выполнены из обработанных антисептиком горбылей металлические скобы частично вбиты в предварительно просверленные отверстия отверстия просверлены под углом (/2) к горизонту, где- угол между плоскостями заостренной части штока отверстия просверлены диаметром 0,6 ск, где ск - диаметр скобы из круглой стали длина нижнего шипа скобы больше длины верхнего шипа скобы на величинук(/2), где ск - длина скобы- угол между плоскостями заостренной части штока металлические скобы могут быть установлены по высоте попарно на расстоянии 2 ск от оси продольного элемента, где ск - диаметр скобы из круглой стали. Указанные отличительные признаки являются новыми, существенными и достаточными для достижения поставленной цели - повышения долговечности и несущей способности по грунту основания, а следовательно, для признания разработки полезной моделью. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну данного технического решения. Сущность полезной модели поясняется фигурами, где на фиг. 1, 2 изображены начало и конец раскрытия первой сборной лопасти с шипами на фиг. 3, 4 - начало и конец раскрытия второй сборной лопасти с шипами на фиг. 5, 6 - начало и конец раскрытия первой и второй сборных лопастей с шипами (для скважин большого диаметра) на фиг. 7-12 - соответственно разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6 на фиг. 1-6 на фиг. 13 - металлическая скоба из круглой стали. Обозначения 1 - шток 2, 3 - первая и вторая сборные лопасти 4, 5 - первый и второй горбыли 6 - -образная металлическая скоба (шипы) 7 - горбыль (без шипов) 8 - гвозди. Анкерная свая содержит предварительно погруженные и последовательно раскрывающиеся в скважине посредством деревянного штока 1 сборные лопасти 2, 3, состоящие из продольных элементов с шипами (фиг. 1-6). Продольные элементы выполнены из горбылей 4, 5, обработанных антисептиком. Шипы образованы из заостренных металлических -образных скоб 6, частично вбитых в предварительно просверленные под углом(/2) к горизонту, где- угол между плоскостями заостренной части штока, отверстия диаметром 0,6 ск, где ск - диаметр скобы из круглой стали, в каждый горбыль 4, 5 вдоль его длины до нагружения штока 1 (фиг. 1, 3, 5). Длина нижнего шипа скобы 6(фиг. 13) больше длины верхнего шипа скобы на величинуск(/2), где ск - длина скобы- угол между плоскостями заостренной части штока. Металлические скобы 6 могут быть установлены по высоте горбылей 4, 5 попарно на расстоянии 2 ск от оси продольного элемента, где ск - диаметр скобы из круглой стали. Образование анкерной сваи производят в четыре этапа. На первом этапе (фиг. 1) в предварительно пробуренную в грунте скважину опускают первую сборную лопасть 2 в виде горбыля 4 с шипами 6 и таким же горбылем 7 (без шипов). Между ними забивают заостренный шток (брус) 1. На втором этапе (фиг. 2) производят забивку штока 1 между горбылями 4 и 7 до полного погружения штока 1 в скважину и раскрытия первой сборной лопасти 2, полного врезания шипов 6 в горбыль 4 и стенки скважины. Дальше производят выемку штока 1, а затем и горбыля 7 из скважины, после чего производят опускание в скважину второй сборной лопасти 3 (второго горбыля 5 с шипами 7)(фиг. 3). Приступают к третьему этапу образования анкерной сваи - забивке штока 1 между ранее погруженной первой сборной лопастью 2 (горбыль 4) и второй сборной лопастью 3 91772013.04.30 На четвертом этапе завершают погружение штока 1 до полного погружения в скважину, в результате чего завершается раскрытие второй сборной лопасти 3, полное врезание шипов 6 в горбыль 5 и стенки скважины (фиг. 4). После объединения лопастей 2, 3 и штока 1 при помощи гвоздей 8, установленных в верхней части конструкции (фиг. 4), в грунте образуется анкерная свая, способная воспринимать анкерную нагрузку. Образование анкерной сваи в скважине большого диаметра может быть выполнено в два этапа. На первом этапе (фиг. 5) в предварительно пробуренную в грунте скважину опускают первую 2 и вторую 3 сборные лопасти. Между ними забивают заостренный шток 1. На втором этапе (фиг. 6) производят забивку штока 1 между лопастями 2 и 3 до полного погружения штока 1 в скважину и раскрытия лопастей 2 и 3. Конструкция сваи проста в изготовлении для ее изготовления достаточно иметь горбыли (отходы лесопиления), скобы и брус, а для повышения долговечности конструкции антисептик, например креозотовое или сланцевое пропиточное масло. Свая обладает минимальной металлоемкостью, повышенной несущей способностью по грунту основания и большей долговечностью по сравнению с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
