Георешетка одноосноориентированная

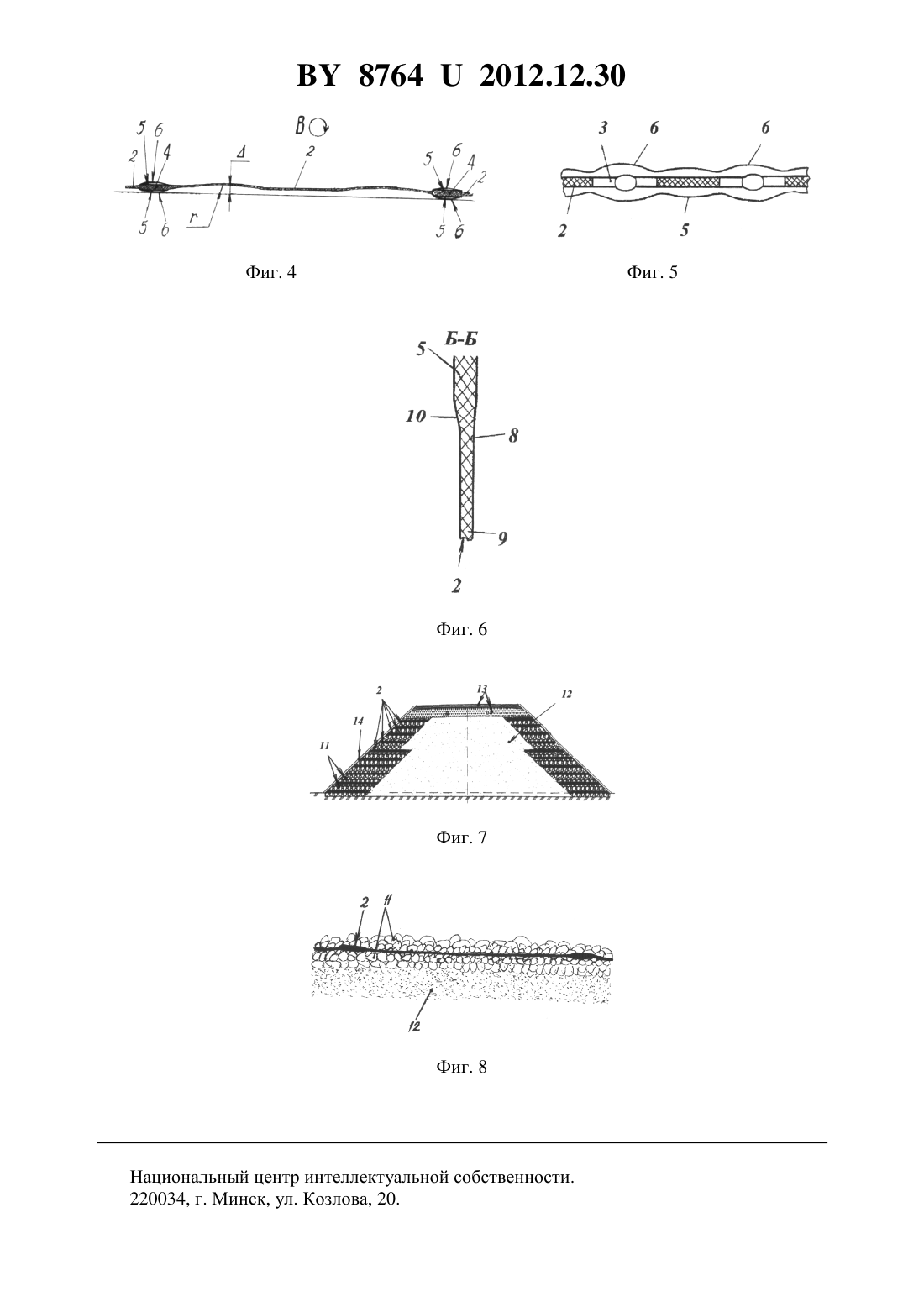

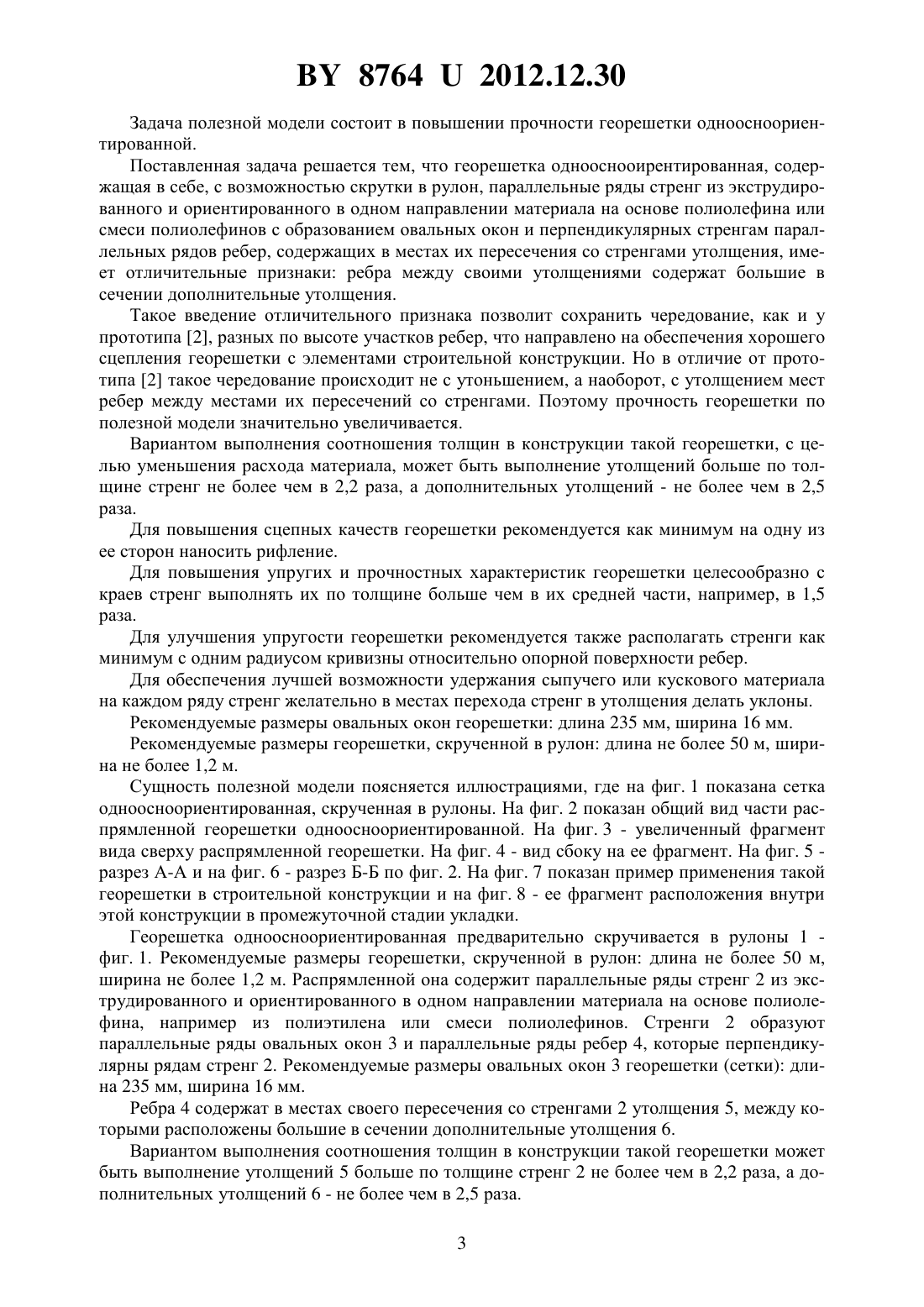

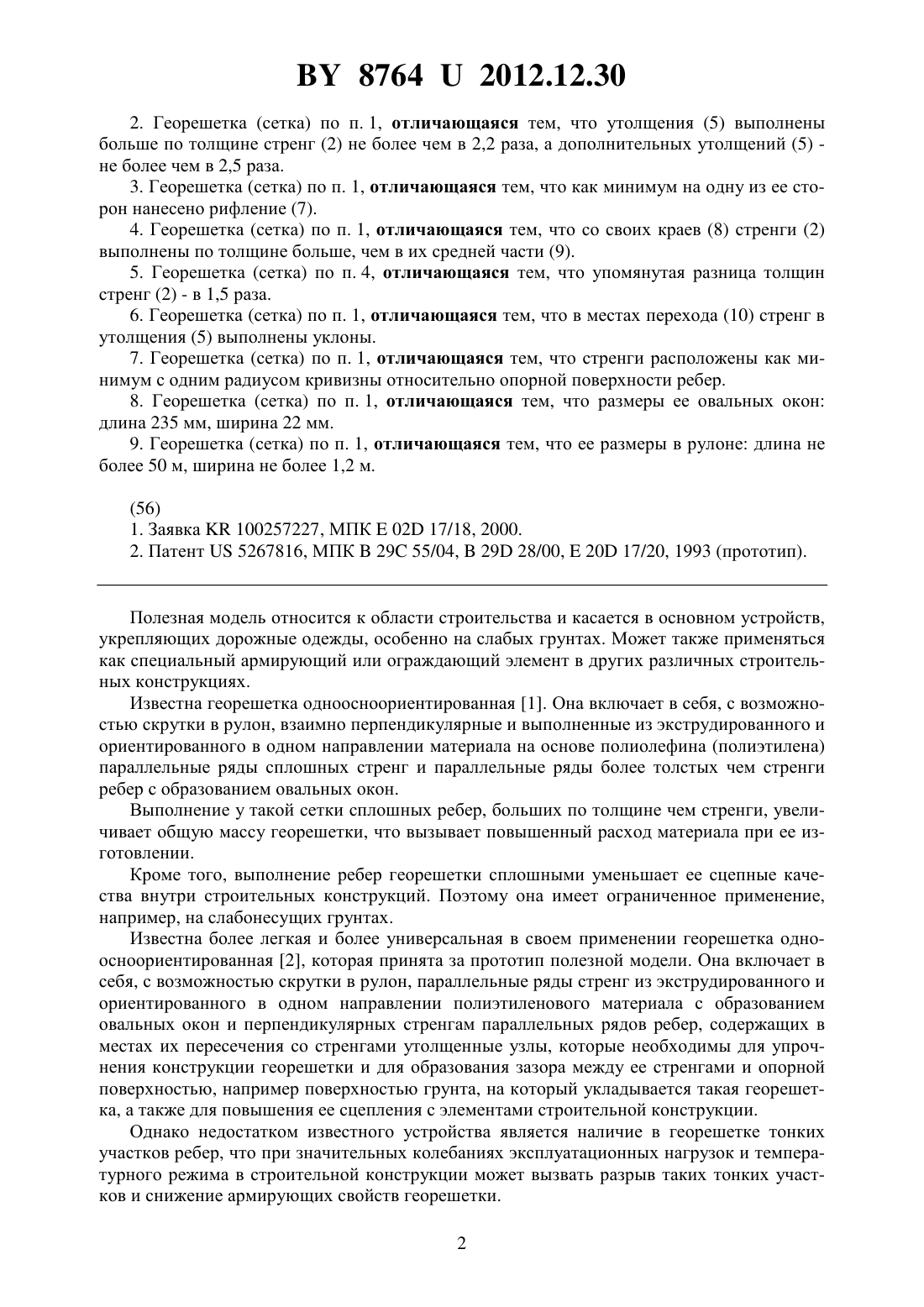

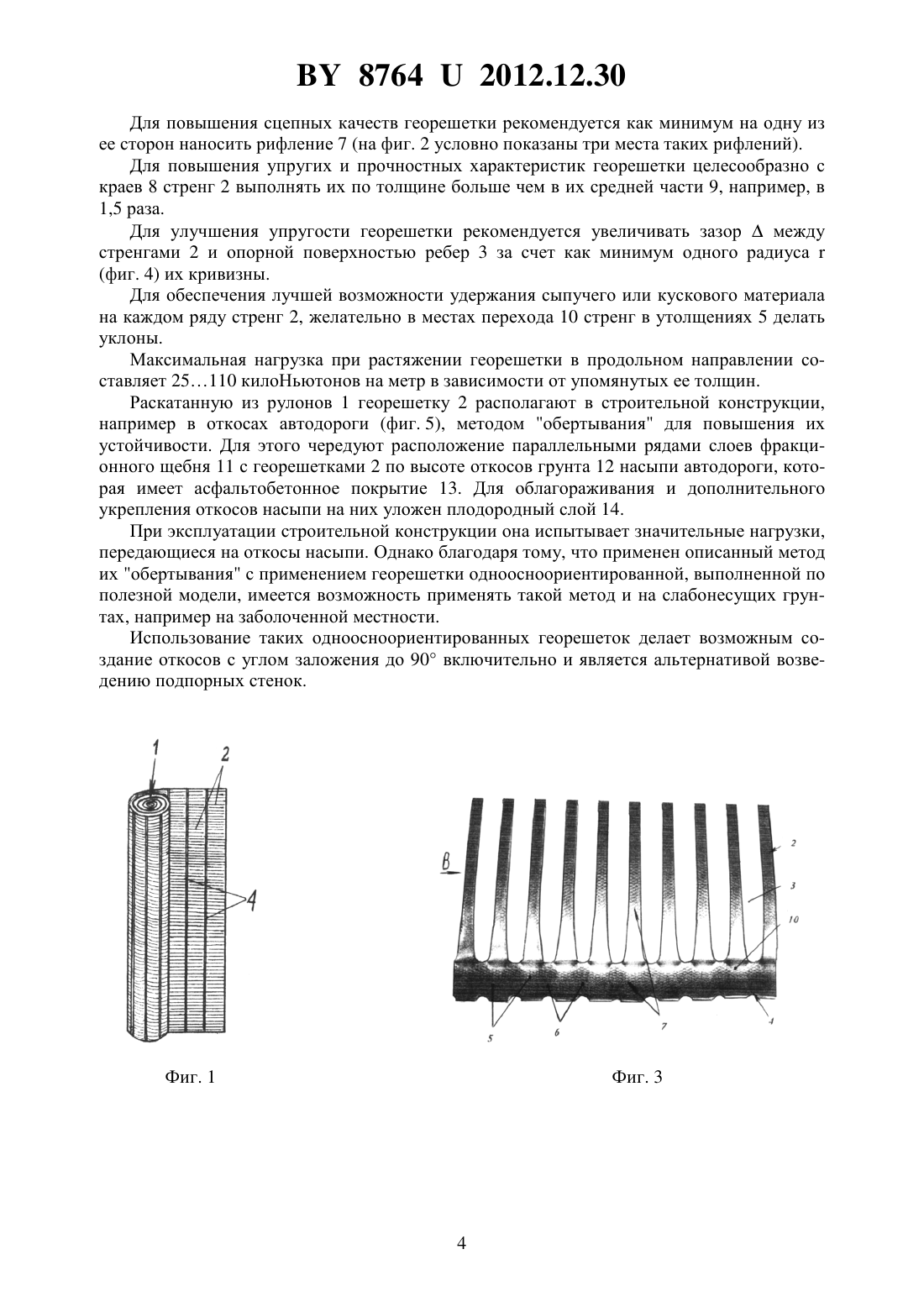

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственности завод Славрос(72) Авторы Кошурников Денис Викторович Максимов Сергей Николаевич(73) Патентообладатель Общество с ограниченной ответственности завод Славрос(57) 1. Георешетка одноосноориентированная, содержащая в себе, с возможностью скрутки в рулон (1), параллельные ряды стренг (2) из экструдированного и ориентированного в одном направлении материала на основе полиолефина или смеси полиолефинов с образованием овальных окон (3) и перпендикулярных стренгам (2) параллельных рядов ребер(4), содержащих в местах их пересечения со стренгами утолщения (5), отличающаяся тем, что ребра (4) между своими утолщениями (5) содержат более большие в сечении дополнительные утолщения (6). 87642012.12.30 2. Георешетка (сетка) по п. 1, отличающаяся тем, что утолщения (5) выполнены больше по толщине стренг (2) не более чем в 2,2 раза, а дополнительных утолщений (5) не более чем в 2,5 раза. 3. Георешетка (сетка) по п. 1, отличающаяся тем, что как минимум на одну из ее сторон нанесено рифление (7). 4. Георешетка (сетка) по п. 1, отличающаяся тем, что со своих краев (8) стренги (2) выполнены по толщине больше, чем в их средней части (9). 5. Георешетка (сетка) по п. 4, отличающаяся тем, что упомянутая разница толщин стренг (2) - в 1,5 раза. 6. Георешетка (сетка) по п. 1, отличающаяся тем, что в местах перехода (10) стренг в утолщения (5) выполнены уклоны. 7. Георешетка (сетка) по п. 1, отличающаяся тем, что стренги расположены как минимум с одним радиусом кривизны относительно опорной поверхности ребер. 8. Георешетка (сетка) по п. 1, отличающаяся тем, что размеры ее овальных окон длина 235 мм, ширина 22 мм. 9. Георешетка (сетка) по п. 1, отличающаяся тем, что ее размеры в рулоне длина не более 50 м, ширина не более 1,2 м.(56) 1. Заявка 100257227, МПК 02 17/18, 2000. 2. Патент 5267816, МПК 29 55/04,29 28/00,20 17/20, 1993 (прототип). Полезная модель относится к области строительства и касается в основном устройств,укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Известна георешетка одноосноориентированная 1. Она включает в себя, с возможностью скрутки в рулон, взаимно перпендикулярные и выполненные из экструдированного и ориентированного в одном направлении материала на основе полиолефина (полиэтилена) параллельные ряды сплошных стренг и параллельные ряды более толстых чем стренги ребер с образованием овальных окон. Выполнение у такой сетки сплошных ребер, больших по толщине чем стренги, увеличивает общую массу георешетки, что вызывает повышенный расход материала при ее изготовлении. Кроме того, выполнение ребер георешетки сплошными уменьшает ее сцепные качества внутри строительных конструкций. Поэтому она имеет ограниченное применение,например, на слабонесущих грунтах. Известна более легкая и более универсальная в своем применении георешетка одноосноориентированная 2, которая принята за прототип полезной модели. Она включает в себя, с возможностью скрутки в рулон, параллельные ряды стренг из экструдированного и ориентированного в одном направлении полиэтиленового материала с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщенные узлы, которые необходимы для упрочнения конструкции георешетки и для образования зазора между ее стренгами и опорной поверхностью, например поверхностью грунта, на который укладывается такая георешетка, а также для повышения ее сцепления с элементами строительной конструкции. Однако недостатком известного устройства является наличие в георешетке тонких участков ребер, что при значительных колебаниях эксплуатационных нагрузок и температурного режима в строительной конструкции может вызвать разрыв таких тонких участков и снижение армирующих свойств георешетки. 2 87642012.12.30 Задача полезной модели состоит в повышении прочности георешетки одноосноориентированной. Поставленная задача решается тем, что георешетка однооснооирентированная, содержащая в себе, с возможностью скрутки в рулон, параллельные ряды стренг из экструдированного и ориентированного в одном направлении материала на основе полиолефина или смеси полиолефинов с образованием овальных окон и перпендикулярных стренгам параллельных рядов ребер, содержащих в местах их пересечения со стренгами утолщения, имеет отличительные признаки ребра между своими утолщениями содержат большие в сечении дополнительные утолщения. Такое введение отличительного признака позволит сохранить чередование, как и у прототипа 2, разных по высоте участков ребер, что направлено на обеспечения хорошего сцепления георешетки с элементами строительной конструкции. Но в отличие от прототипа 2 такое чередование происходит не с утоньшением, а наоборот, с утолщением мест ребер между местами их пересечений со стренгами. Поэтому прочность георешетки по полезной модели значительно увеличивается. Вариантом выполнения соотношения толщин в конструкции такой георешетки, с целью уменьшения расхода материала, может быть выполнение утолщений больше по толщине стренг не более чем в 2,2 раза, а дополнительных утолщений - не более чем в 2,5 раза. Для повышения сцепных качеств георешетки рекомендуется как минимум на одну из ее сторон наносить рифление. Для повышения упругих и прочностных характеристик георешетки целесообразно с краев стренг выполнять их по толщине больше чем в их средней части, например, в 1,5 раза. Для улучшения упругости георешетки рекомендуется также располагать стренги как минимум с одним радиусом кривизны относительно опорной поверхности ребер. Для обеспечения лучшей возможности удержания сыпучего или кускового материала на каждом ряду стренг желательно в местах перехода стренг в утолщения делать уклоны. Рекомендуемые размеры овальных окон георешетки длина 235 мм, ширина 16 мм. Рекомендуемые размеры георешетки, скрученной в рулон длина не более 50 м, ширина не более 1,2 м. Сущность полезной модели поясняется иллюстрациями, где на фиг. 1 показана сетка одноосноориентированная, скрученная в рулоны. На фиг. 2 показан общий вид части распрямленной георешетки одноосноориентированной. На фиг. 3 - увеличенный фрагмент вида сверху распрямленной георешетки. На фиг. 4 - вид сбоку на ее фрагмент. На фиг. 5 разрез А-А и на фиг. 6 - разрез Б-Б по фиг. 2. На фиг. 7 показан пример применения такой георешетки в строительной конструкции и на фиг. 8 - ее фрагмент расположения внутри этой конструкции в промежуточной стадии укладки. Георешетка одноосноориентированная предварительно скручивается в рулоны 1 фиг. 1. Рекомендуемые размеры георешетки, скрученной в рулон длина не более 50 м,ширина не более 1,2 м. Распрямленной она содержит параллельные ряды стренг 2 из экструдированного и ориентированного в одном направлении материала на основе полиолефина, например из полиэтилена или смеси полиолефинов. Стренги 2 образуют параллельные ряды овальных окон 3 и параллельные ряды ребер 4, которые перпендикулярны рядам стренг 2. Рекомендуемые размеры овальных окон 3 георешетки (сетки) длина 235 мм, ширина 16 мм. Ребра 4 содержат в местах своего пересечения со стренгами 2 утолщения 5, между которыми расположены большие в сечении дополнительные утолщения 6. Вариантом выполнения соотношения толщин в конструкции такой георешетки может быть выполнение утолщений 5 больше по толщине стренг 2 не более чем в 2,2 раза, а дополнительных утолщений 6 - не более чем в 2,5 раза. 3 87642012.12.30 Для повышения сцепных качеств георешетки рекомендуется как минимум на одну из ее сторон наносить рифление 7 (на фиг. 2 условно показаны три места таких рифлений). Для повышения упругих и прочностных характеристик георешетки целесообразно с краев 8 стренг 2 выполнять их по толщине больше чем в их средней части 9, например, в 1,5 раза. Для улучшения упругости георешетки рекомендуется увеличивать зазормежду стренгами 2 и опорной поверхностью ребер 3 за счет как минимум одного радиуса(фиг. 4) их кривизны. Для обеспечения лучшей возможности удержания сыпучего или кускового материала на каждом ряду стренг 2, желательно в местах перехода 10 стренг в утолщениях 5 делать уклоны. Максимальная нагрузка при растяжении георешетки в продольном направлении составляет 25110 килоНьютонов на метр в зависимости от упомянутых ее толщин. Раскатанную из рулонов 1 георешетку 2 располагают в строительной конструкции,например в откосах автодороги (фиг. 5), методом обертывания для повышения их устойчивости. Для этого чередуют расположение параллельными рядами слоев фракционного щебня 11 с георешетками 2 по высоте откосов грунта 12 насыпи автодороги, которая имеет асфальтобетонное покрытие 13. Для облагораживания и дополнительного укрепления откосов насыпи на них уложен плодородный слой 14. При эксплуатации строительной конструкции она испытывает значительные нагрузки,передающиеся на откосы насыпи. Однако благодаря тому, что применен описанный метод их обертывания с применением георешетки одноосноориентированной, выполненной по полезной модели, имеется возможность применять такой метод и на слабонесущих грунтах, например на заболоченной местности. Использование таких одноосноориентированных георешеток делает возможным создание откосов с углом заложения до 90 включительно и является альтернативой возведению подпорных стенок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
