Устройство для измерения показателя силы различных мышечных групп человека

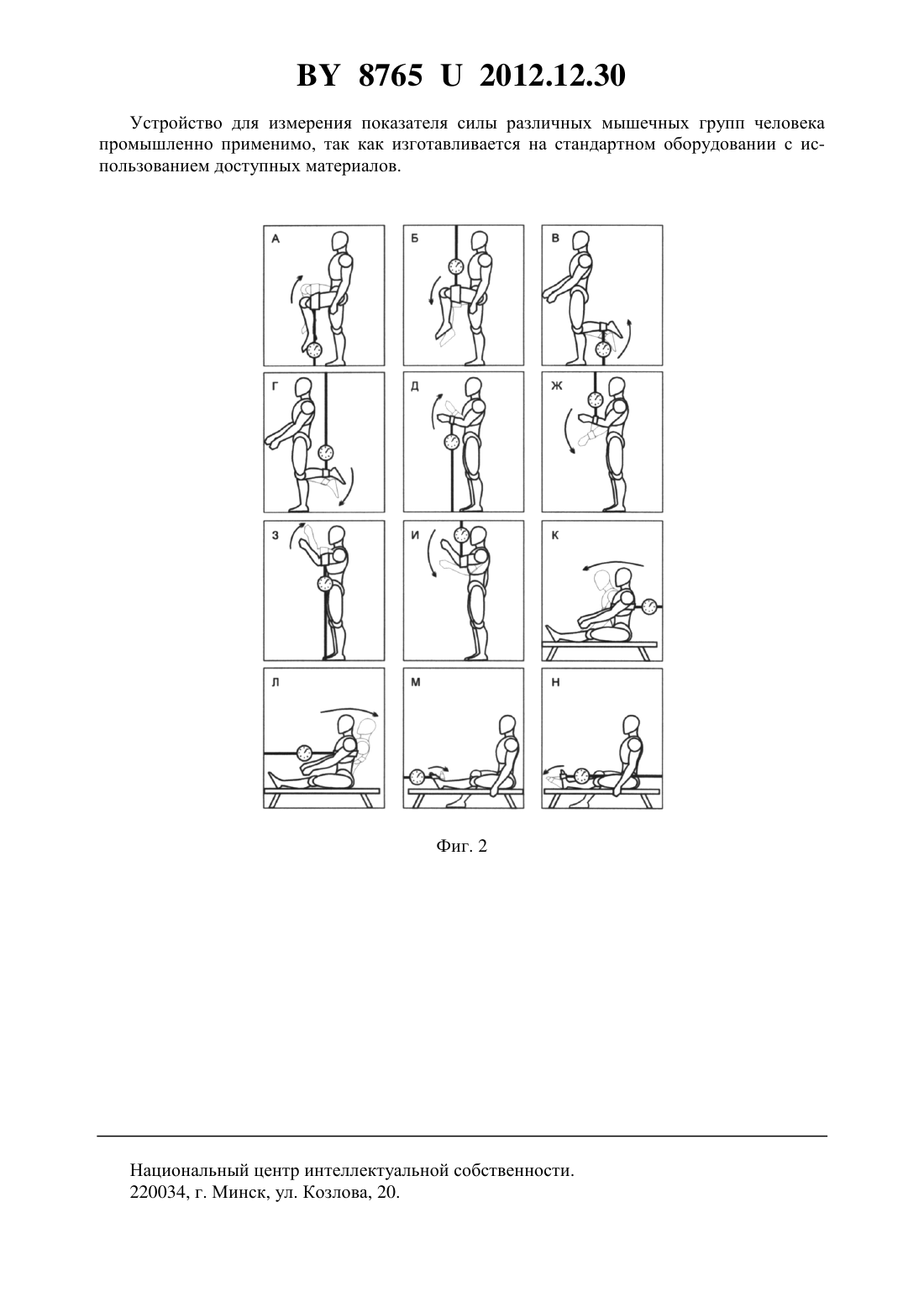

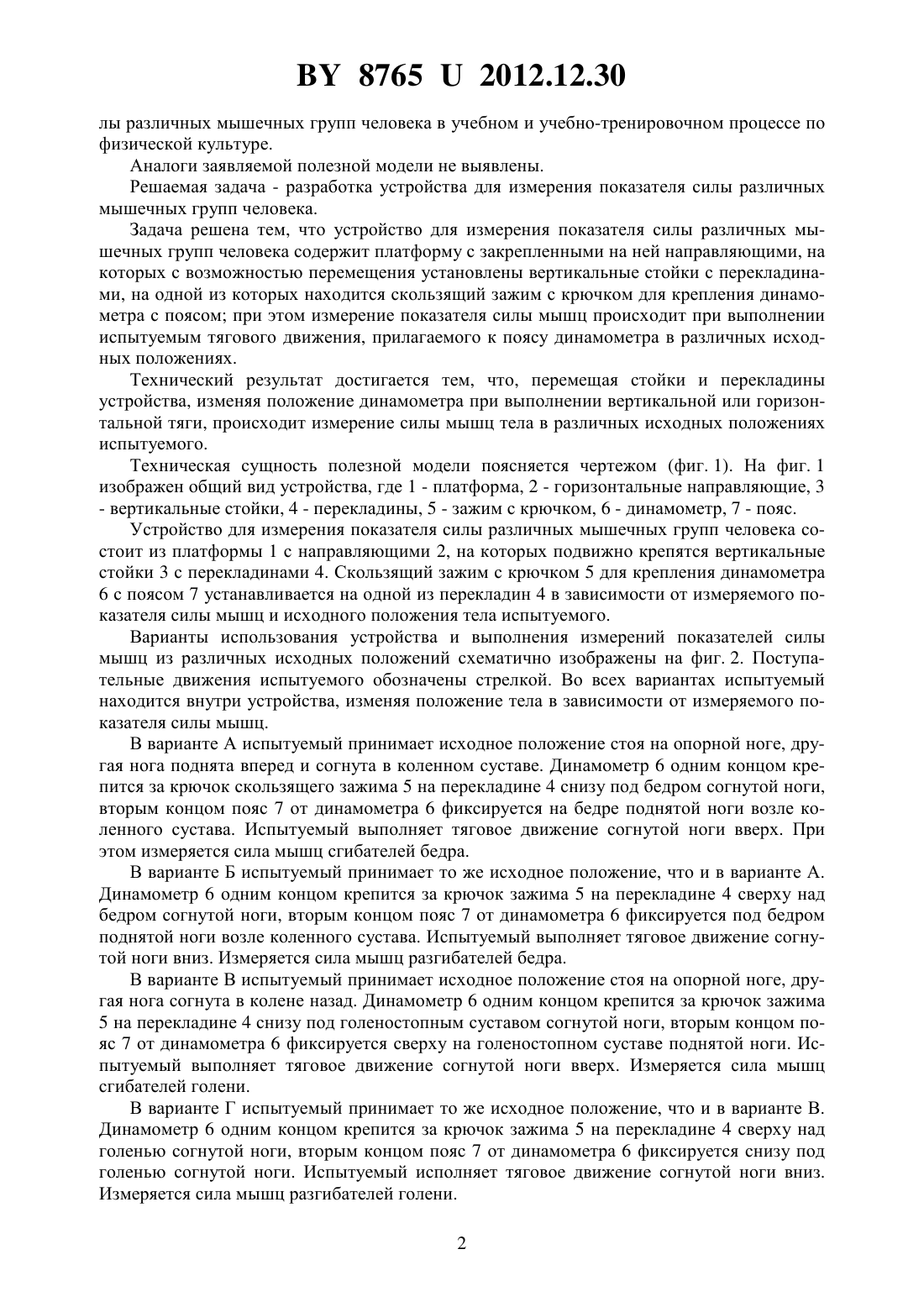

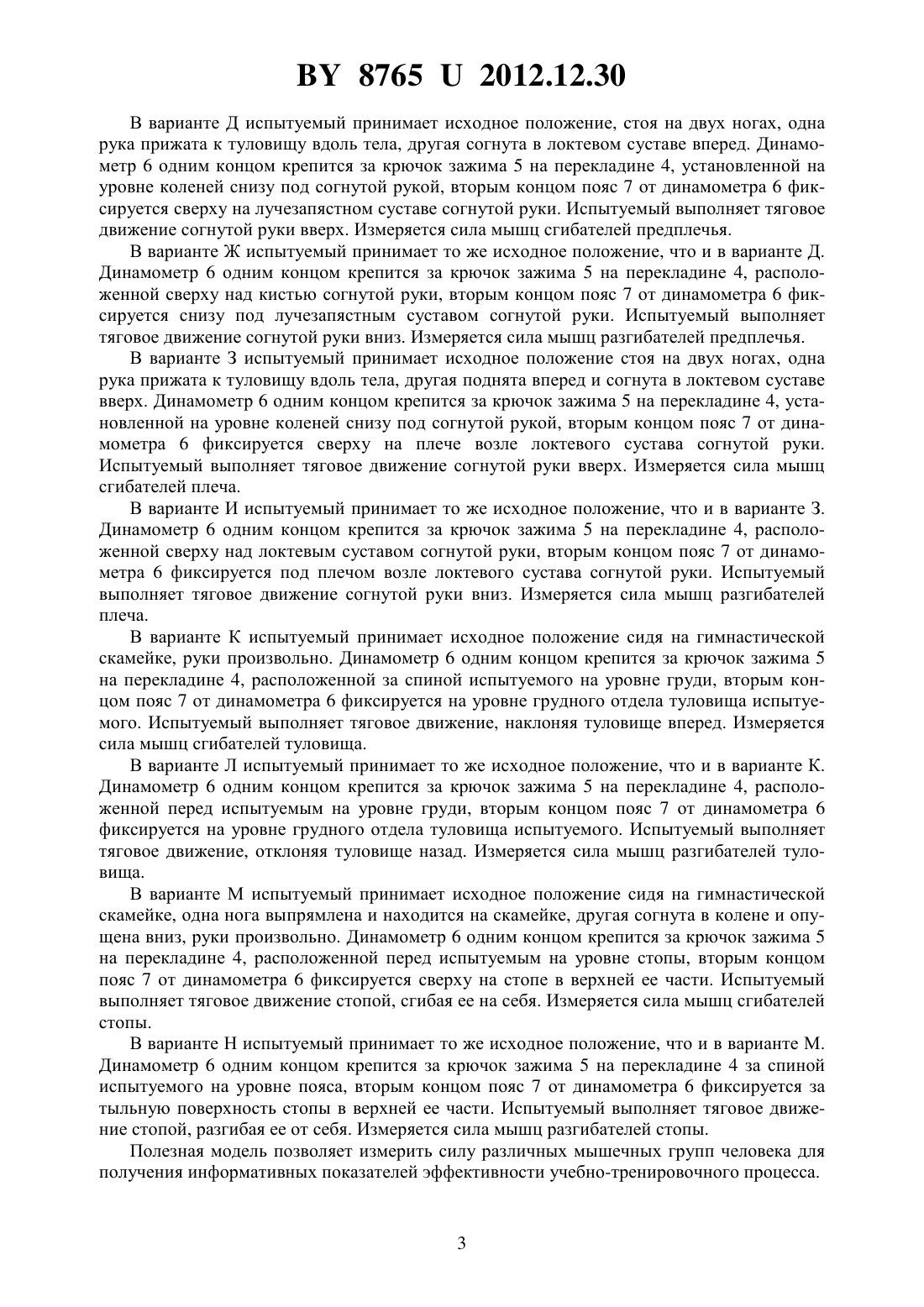

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОКАЗАТЕЛЯ СИЛЫ РАЗЛИЧНЫХ МЫШЕЧНЫХ ГРУПП ЧЕЛОВЕКА(71) Заявитель Учреждение образования Витебский государственный университет имени П.М.Машерова(72) Авторы Гулидин Петр Константинович Кабанов Юрий Михайлович Трущенко Владимир Васильевич(73) Патентообладатель Учреждение образования Витебский государственный университет имени П.М.Машерова(57) Устройство для измерения показателя силы различных мышечных групп человека, содержащее платформу, направляющие, регулируемые стойки и перекладины, скользящий зажим с крючком для крепления динамометра с поясом. Полезная модель относится к средствам для спортивных измерений и может быть использована для измерения показателя силы различных мышечных групп человека. Устройство может быть использовано как техническое средство измерения показателя си 87652012.12.30 лы различных мышечных групп человека в учебном и учебно-тренировочном процессе по физической культуре. Аналоги заявляемой полезной модели не выявлены. Решаемая задача - разработка устройства для измерения показателя силы различных мышечных групп человека. Задача решена тем, что устройство для измерения показателя силы различных мышечных групп человека содержит платформу с закрепленными на ней направляющими, на которых с возможностью перемещения установлены вертикальные стойки с перекладинами, на одной из которых находится скользящий зажим с крючком для крепления динамометра с поясом при этом измерение показателя силы мышц происходит при выполнении испытуемым тягового движения, прилагаемого к поясу динамометра в различных исходных положениях. Технический результат достигается тем, что, перемещая стойки и перекладины устройства, изменяя положение динамометра при выполнении вертикальной или горизонтальной тяги, происходит измерение силы мышц тела в различных исходных положениях испытуемого. Техническая сущность полезной модели поясняется чертежом (фиг. 1). На фиг. 1 изображен общий вид устройства, где 1 - платформа, 2 - горизонтальные направляющие, 3- вертикальные стойки, 4 - перекладины, 5 - зажим с крючком, 6 - динамометр, 7 - пояс. Устройство для измерения показателя силы различных мышечных групп человека состоит из платформы 1 с направляющими 2, на которых подвижно крепятся вертикальные стойки 3 с перекладинами 4. Скользящий зажим с крючком 5 для крепления динамометра 6 с поясом 7 устанавливается на одной из перекладин 4 в зависимости от измеряемого показателя силы мышц и исходного положения тела испытуемого. Варианты использования устройства и выполнения измерений показателей силы мышц из различных исходных положений схематично изображены на фиг. 2. Поступательные движения испытуемого обозначены стрелкой. Во всех вариантах испытуемый находится внутри устройства, изменяя положение тела в зависимости от измеряемого показателя силы мышц. В варианте А испытуемый принимает исходное положение стоя на опорной ноге, другая нога поднята вперед и согнута в коленном суставе. Динамометр 6 одним концом крепится за крючок скользящего зажима 5 на перекладине 4 снизу под бедром согнутой ноги,вторым концом пояс 7 от динамометра 6 фиксируется на бедре поднятой ноги возле коленного сустава. Испытуемый выполняет тяговое движение согнутой ноги вверх. При этом измеряется сила мышц сгибателей бедра. В варианте Б испытуемый принимает то же исходное положение, что и в варианте А. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4 сверху над бедром согнутой ноги, вторым концом пояс 7 от динамометра 6 фиксируется под бедром поднятой ноги возле коленного сустава. Испытуемый выполняет тяговое движение согнутой ноги вниз. Измеряется сила мышц разгибателей бедра. В варианте В испытуемый принимает исходное положение стоя на опорной ноге, другая нога согнута в колене назад. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4 снизу под голеностопным суставом согнутой ноги, вторым концом пояс 7 от динамометра 6 фиксируется сверху на голеностопном суставе поднятой ноги. Испытуемый выполняет тяговое движение согнутой ноги вверх. Измеряется сила мышц сгибателей голени. В варианте Г испытуемый принимает то же исходное положение, что и в варианте В. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4 сверху над голенью согнутой ноги, вторым концом пояс 7 от динамометра 6 фиксируется снизу под голенью согнутой ноги. Испытуемый исполняет тяговое движение согнутой ноги вниз. Измеряется сила мышц разгибателей голени. 2 87652012.12.30 В варианте Д испытуемый принимает исходное положение, стоя на двух ногах, одна рука прижата к туловищу вдоль тела, другая согнута в локтевом суставе вперед. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, установленной на уровне коленей снизу под согнутой рукой, вторым концом пояс 7 от динамометра 6 фиксируется сверху на лучезапястном суставе согнутой руки. Испытуемый выполняет тяговое движение согнутой руки вверх. Измеряется сила мышц сгибателей предплечья. В варианте Ж испытуемый принимает то же исходное положение, что и в варианте Д. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, расположенной сверху над кистью согнутой руки, вторым концом пояс 7 от динамометра 6 фиксируется снизу под лучезапястным суставом согнутой руки. Испытуемый выполняет тяговое движение согнутой руки вниз. Измеряется сила мышц разгибателей предплечья. В варианте З испытуемый принимает исходное положение стоя на двух ногах, одна рука прижата к туловищу вдоль тела, другая поднята вперед и согнута в локтевом суставе вверх. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, установленной на уровне коленей снизу под согнутой рукой, вторым концом пояс 7 от динамометра 6 фиксируется сверху на плече возле локтевого сустава согнутой руки. Испытуемый выполняет тяговое движение согнутой руки вверх. Измеряется сила мышц сгибателей плеча. В варианте И испытуемый принимает то же исходное положение, что и в варианте З. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, расположенной сверху над локтевым суставом согнутой руки, вторым концом пояс 7 от динамометра 6 фиксируется под плечом возле локтевого сустава согнутой руки. Испытуемый выполняет тяговое движение согнутой руки вниз. Измеряется сила мышц разгибателей плеча. В варианте К испытуемый принимает исходное положение сидя на гимнастической скамейке, руки произвольно. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, расположенной за спиной испытуемого на уровне груди, вторым концомпояс 7 от динамометра 6 фиксируется на уровне грудного отдела туловища испытуемого. Испытуемый выполняет тяговое движение, наклоняя туловище вперед. Измеряется сила мышц сгибателей туловища. В варианте Л испытуемый принимает то же исходное положение, что и в варианте К. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, расположенной перед испытуемым на уровне груди, вторым концом пояс 7 от динамометра 6 фиксируется на уровне грудного отдела туловища испытуемого. Испытуемый выполняет тяговое движение, отклоняя туловище назад. Измеряется сила мышц разгибателей туловища. В варианте М испытуемый принимает исходное положение сидя на гимнастической скамейке, одна нога выпрямлена и находится на скамейке, другая согнута в колене и опущена вниз, руки произвольно. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4, расположенной перед испытуемым на уровне стопы, вторым концом пояс 7 от динамометра 6 фиксируется сверху на стопе в верхней ее части. Испытуемый выполняет тяговое движение стопой, сгибая ее на себя. Измеряется сила мышц сгибателей стопы. В варианте Н испытуемый принимает то же исходное положение, что и в варианте М. Динамометр 6 одним концом крепится за крючок зажима 5 на перекладине 4 за спиной испытуемого на уровне пояса, вторым концом пояс 7 от динамометра 6 фиксируется за тыльную поверхность стопы в верхней ее части. Испытуемый выполняет тяговое движение стопой, разгибая ее от себя. Измеряется сила мышц разгибателей стопы. Полезная модель позволяет измерить силу различных мышечных групп человека для получения информативных показателей эффективности учебно-тренировочного процесса. 87652012.12.30 Устройство для измерения показателя силы различных мышечных групп человека промышленно применимо, так как изготавливается на стандартном оборудовании с использованием доступных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
