Агрегат для консервирования силоса в траншее

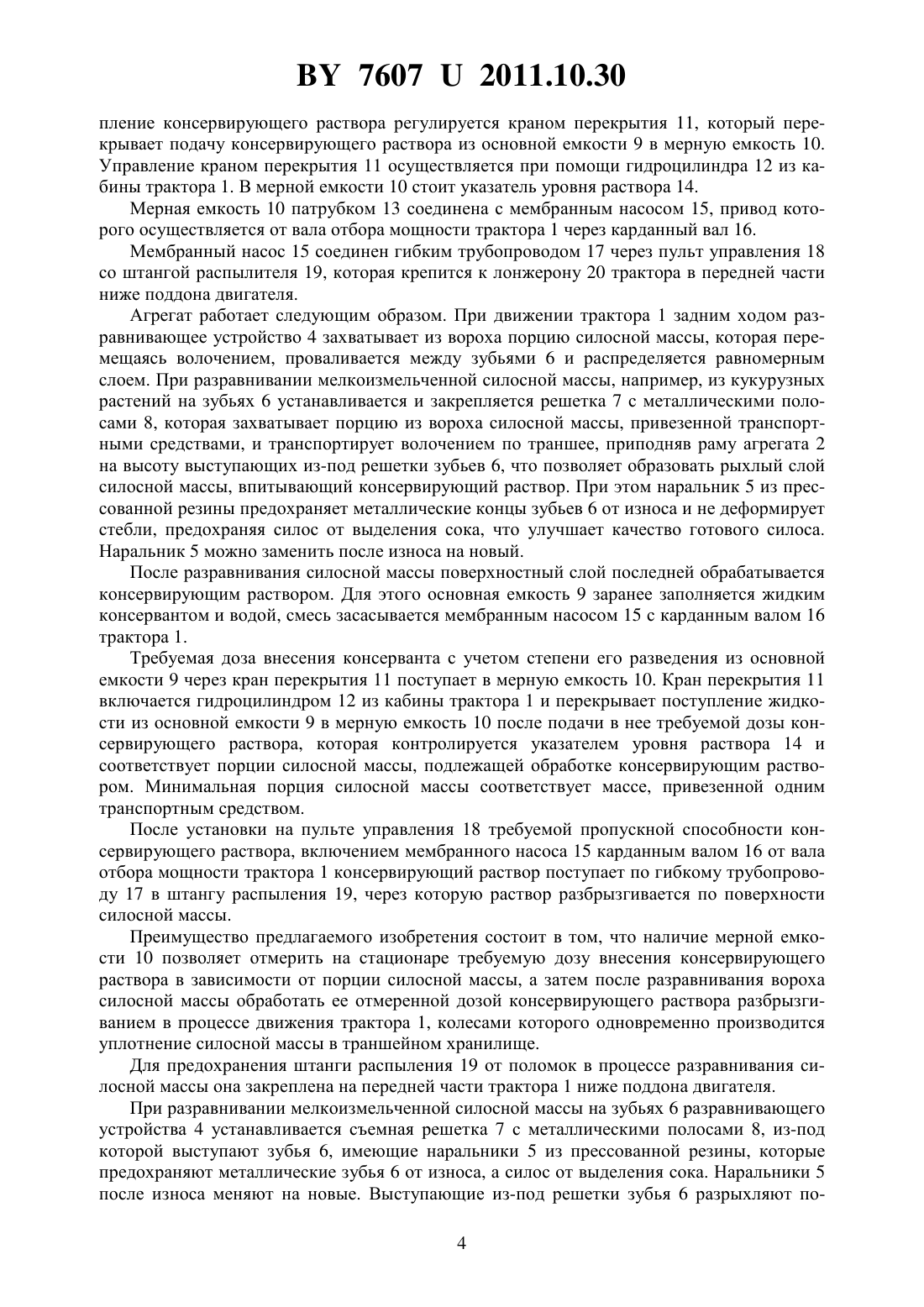

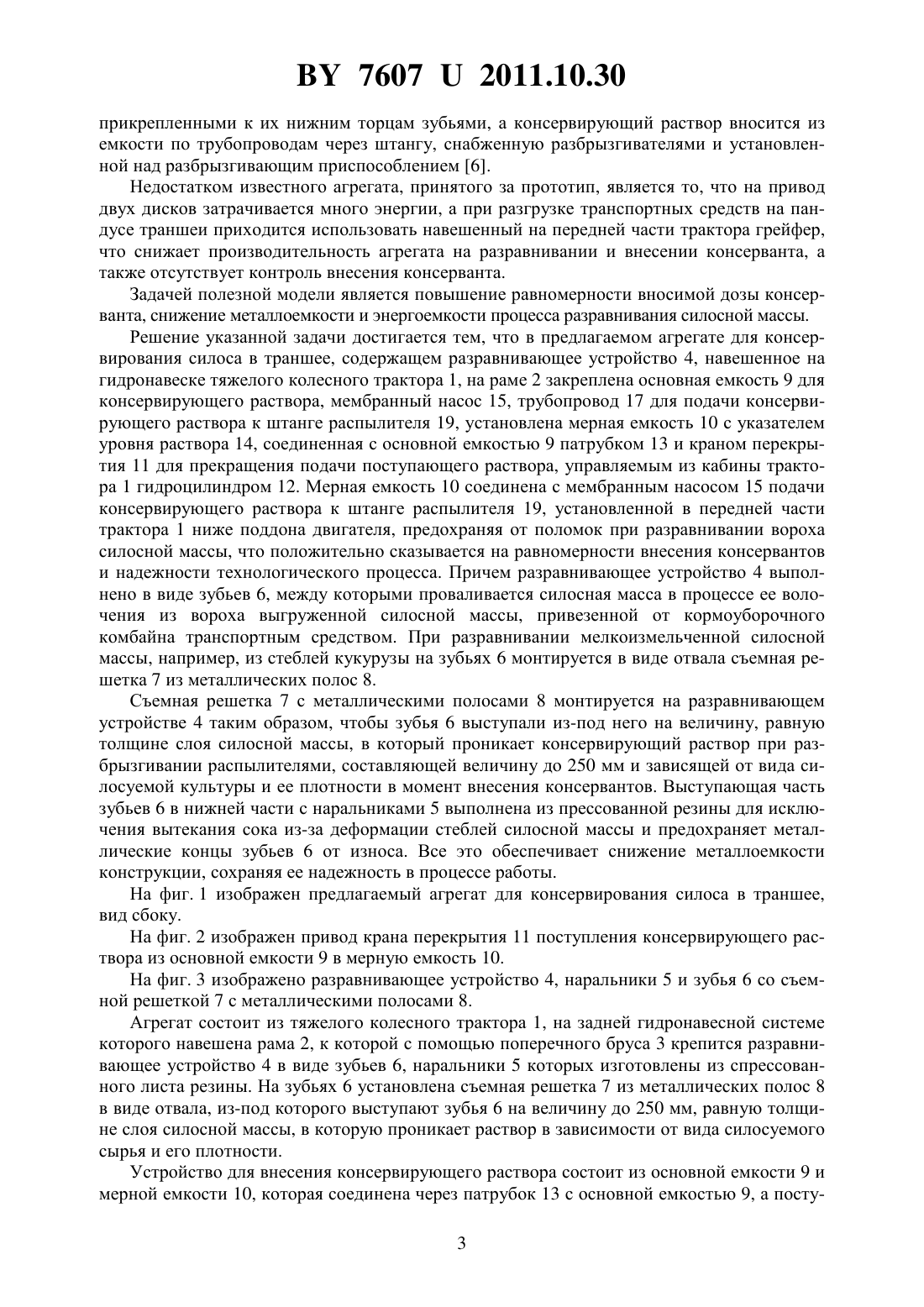

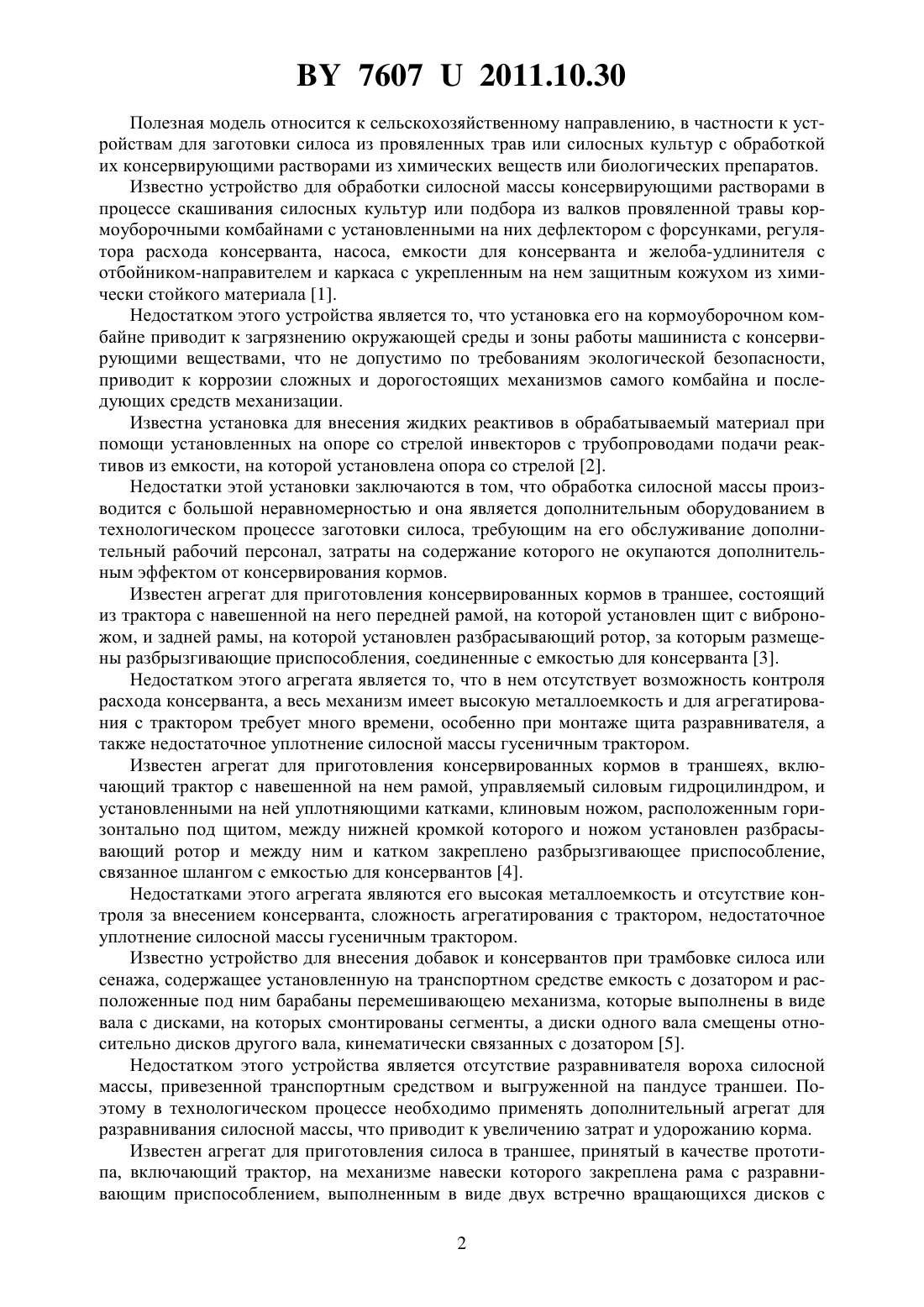

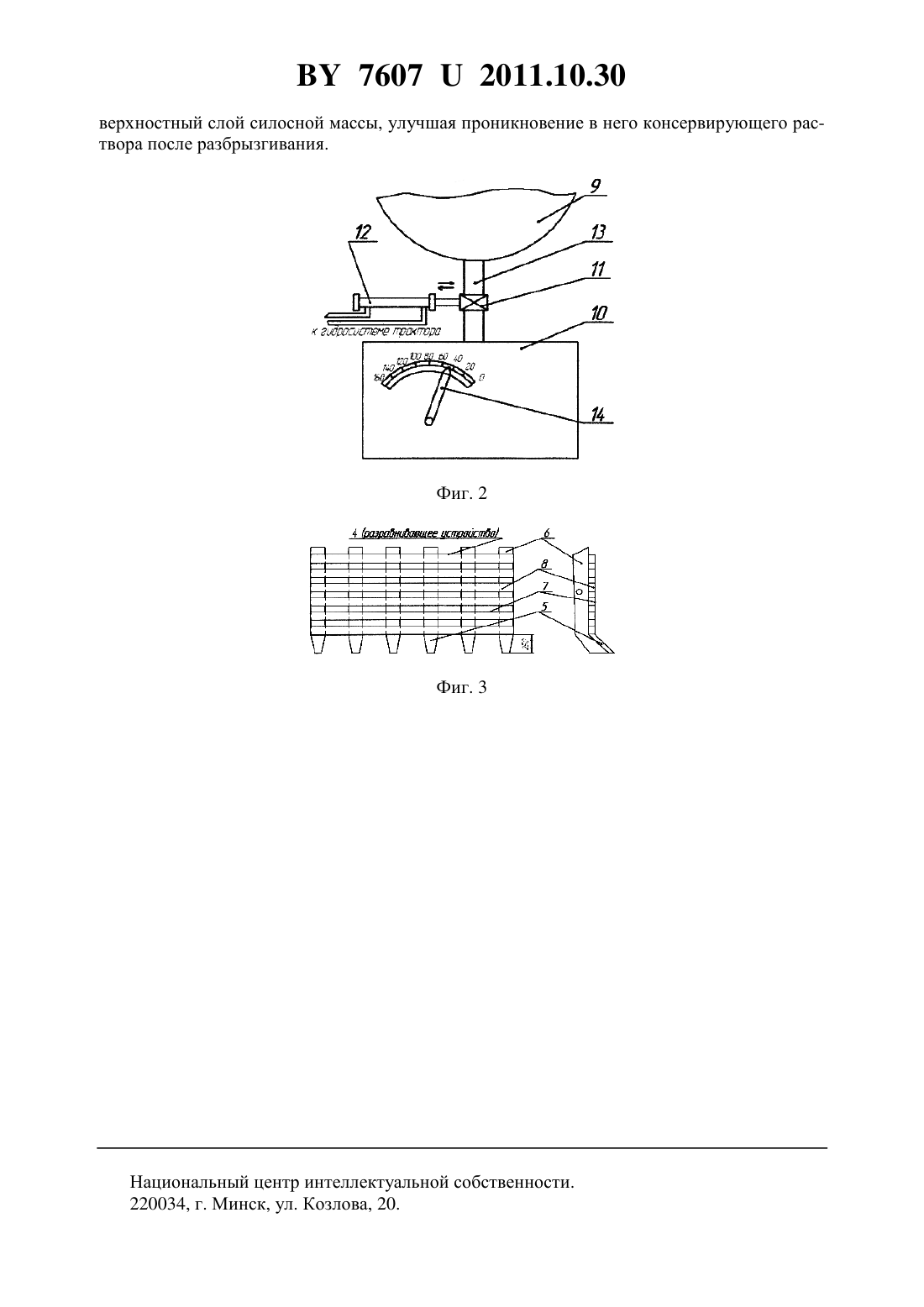

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ КОНСЕРВИРОВАНИЯ СИЛОСА В ТРАНШЕЕ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Пиуновский Игнатий Иванович Петровец Владимир Романович Самсонов Виталий Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Агрегат для консервирования силоса в траншее, включающий колесный трактор, на гидросистеме которого закреплена рама с разравнивающим устройством, емкость для консервирующего раствора, мембранный насос, гибкие трубопроводы для подачи консервирующего раствора к штанге с распылителями, отличающийся тем, что к емкости для консервирующего раствора посредством трубопровода и крана, которым перекрывается подача раствора из кабины трактора, подсоединена мерная емкость с указателем уровня раствора в ней и штанга с распылителями, смонтированная в передней части трактора под двигателем, а на разравнивающее устройство, выполненное в виде зубьев, монтируется съемный отвал из металлических полос, из-под которого выступают на глубину проникновения раствора в силосную массу зубья, на которых установлен наральник из прессованной резиновой пластины. 76072011.10.30 Полезная модель относится к сельскохозяйственному направлению, в частности к устройствам для заготовки силоса из провяленных трав или силосных культур с обработкой их консервирующими растворами из химических веществ или биологических препаратов. Известно устройство для обработки силосной массы консервирующими растворами в процессе скашивания силосных культур или подбора из валков провяленной травы кормоуборочными комбайнами с установленными на них дефлектором с форсунками, регулятора расхода консерванта, насоса, емкости для консерванта и желоба-удлинителя с отбойником-направителем и каркаса с укрепленным на нем защитным кожухом из химически стойкого материала 1. Недостатком этого устройства является то, что установка его на кормоуборочном комбайне приводит к загрязнению окружающей среды и зоны работы машиниста с консервирующими веществами, что не допустимо по требованиям экологической безопасности,приводит к коррозии сложных и дорогостоящих механизмов самого комбайна и последующих средств механизации. Известна установка для внесения жидких реактивов в обрабатываемый материал при помощи установленных на опоре со стрелой инвекторов с трубопроводами подачи реактивов из емкости, на которой установлена опора со стрелой 2. Недостатки этой установки заключаются в том, что обработка силосной массы производится с большой неравномерностью и она является дополнительным оборудованием в технологическом процессе заготовки силоса, требующим на его обслуживание дополнительный рабочий персонал, затраты на содержание которого не окупаются дополнительным эффектом от консервирования кормов. Известен агрегат для приготовления консервированных кормов в траншее, состоящий из трактора с навешенной на него передней рамой, на которой установлен щит с виброножом, и задней рамы, на которой установлен разбрасывающий ротор, за которым размещены разбрызгивающие приспособления, соединенные с емкостью для консерванта 3. Недостатком этого агрегата является то, что в нем отсутствует возможность контроля расхода консерванта, а весь механизм имеет высокую металлоемкость и для агрегатирования с трактором требует много времени, особенно при монтаже щита разравнивателя, а также недостаточное уплотнение силосной массы гусеничным трактором. Известен агрегат для приготовления консервированных кормов в траншеях, включающий трактор с навешенной на нем рамой, управляемый силовым гидроцилиндром, и установленными на ней уплотняющими катками, клиновым ножом, расположенным горизонтально под щитом, между нижней кромкой которого и ножом установлен разбрасывающий ротор и между ним и катком закреплено разбрызгивающее приспособление,связанное шлангом с емкостью для консервантов 4. Недостатками этого агрегата являются его высокая металлоемкость и отсутствие контроля за внесением консерванта, сложность агрегатирования с трактором, недостаточное уплотнение силосной массы гусеничным трактором. Известно устройство для внесения добавок и консервантов при трамбовке силоса или сенажа, содержащее установленную на транспортном средстве емкость с дозатором и расположенные под ним барабаны перемешивающею механизма, которые выполнены в виде вала с дисками, на которых смонтированы сегменты, а диски одного вала смещены относительно дисков другого вала, кинематически связанных с дозатором 5. Недостатком этого устройства является отсутствие разравнивателя вороха силосной массы, привезенной транспортным средством и выгруженной на пандусе траншеи. Поэтому в технологическом процессе необходимо применять дополнительный агрегат для разравнивания силосной массы, что приводит к увеличению затрат и удорожанию корма. Известен агрегат для приготовления силоса в траншее, принятый в качестве прототипа, включающий трактор, на механизме навески которого закреплена рама с разравнивающим приспособлением, выполненным в виде двух встречно вращающихся дисков с 2 76072011.10.30 прикрепленными к их нижним торцам зубьями, а консервирующий раствор вносится из емкости по трубопроводам через штангу, снабженную разбрызгивателями и установленной над разбрызгивающим приспособлением 6. Недостатком известного агрегата, принятого за прототип, является то, что на привод двух дисков затрачивается много энергии, а при разгрузке транспортных средств на пандусе траншеи приходится использовать навешенный на передней части трактора грейфер,что снижает производительность агрегата на разравнивании и внесении консерванта, а также отсутствует контроль внесения консерванта. Задачей полезной модели является повышение равномерности вносимой дозы консерванта, снижение металлоемкости и энергоемкости процесса разравнивания силосной массы. Решение указанной задачи достигается тем, что в предлагаемом агрегате для консервирования силоса в траншее, содержащем разравнивающее устройство 4, навешенное на гидронавеске тяжелого колесного трактора 1, на раме 2 закреплена основная емкость 9 для консервирующего раствора, мембранный насос 15, трубопровод 17 для подачи консервирующего раствора к штанге распылителя 19, установлена мерная емкость 10 с указателем уровня раствора 14, соединенная с основной емкостью 9 патрубком 13 и краном перекрытия 11 для прекращения подачи поступающего раствора, управляемым из кабины трактора 1 гидроцилиндром 12. Мерная емкость 10 соединена с мембранным насосом 15 подачи консервирующего раствора к штанге распылителя 19, установленной в передней части трактора 1 ниже поддона двигателя, предохраняя от поломок при разравнивании вороха силосной массы, что положительно сказывается на равномерности внесения консервантов и надежности технологического процесса. Причем разравнивающее устройство 4 выполнено в виде зубьев 6, между которыми проваливается силосная масса в процессе ее волочения из вороха выгруженной силосной массы, привезенной от кормоуборочного комбайна транспортным средством. При разравнивании мелкоизмельченной силосной массы, например, из стеблей кукурузы на зубьях 6 монтируется в виде отвала съемная решетка 7 из металлических полос 8. Съемная решетка 7 с металлическими полосами 8 монтируется на разравнивающем устройстве 4 таким образом, чтобы зубья 6 выступали из-под него на величину, равную толщине слоя силосной массы, в который проникает консервирующий раствор при разбрызгивании распылителями, составляющей величину до 250 мм и зависящей от вида силосуемой культуры и ее плотности в момент внесения консервантов. Выступающая часть зубьев 6 в нижней части с наральниками 5 выполнена из прессованной резины для исключения вытекания сока из-за деформации стеблей силосной массы и предохраняет металлические концы зубьев 6 от износа. Все это обеспечивает снижение металлоемкости конструкции, сохраняя ее надежность в процессе работы. На фиг. 1 изображен предлагаемый агрегат для консервирования силоса в траншее,вид сбоку. На фиг. 2 изображен привод крана перекрытия 11 поступления консервирующего раствора из основной емкости 9 в мерную емкость 10. На фиг. 3 изображено разравнивающее устройство 4, наральники 5 и зубья 6 со съемной решеткой 7 с металлическими полосами 8. Агрегат состоит из тяжелого колесного трактора 1, на задней гидронавесной системе которого навешена рама 2, к которой с помощью поперечного бруса 3 крепится разравнивающее устройство 4 в виде зубьев 6, наральники 5 которых изготовлены из спрессованного листа резины. На зубьях 6 установлена съемная решетка 7 из металлических полос 8 в виде отвала, из-под которого выступают зубья 6 на величину до 250 мм, равную толщине слоя силосной массы, в которую проникает раствор в зависимости от вида силосуемого сырья и его плотности. Устройство для внесения консервирующего раствора состоит из основной емкости 9 и мерной емкости 10, которая соединена через патрубок 13 с основной емкостью 9, а посту 3 76072011.10.30 пление консервирующего раствора регулируется краном перекрытия 11, который перекрывает подачу консервирующего раствора из основной емкости 9 в мерную емкость 10. Управление краном перекрытия 11 осуществляется при помощи гидроцилиндра 12 из кабины трактора 1. В мерной емкости 10 стоит указатель уровня раствора 14. Мерная емкость 10патрубком 13 соединена с мембранным насосом 15, привод которого осуществляется от вала отбора мощности трактора 1 через карданный вал 16. Мембранный насос 15 соединен гибким трубопроводом 17 через пульт управления 18 со штангой распылителя 19, которая крепится к лонжерону 20 трактора в передней части ниже поддона двигателя. Агрегат работает следующим образом. При движении трактора 1 задним ходом разравнивающее устройство 4 захватывает из вороха порцию силосной массы, которая перемещаясь волочением, проваливается между зубьями 6 и распределяется равномерным слоем. При разравнивании мелкоизмельченной силосной массы, например, из кукурузных растений на зубьях 6 устанавливается и закрепляется решетка 7 с металлическими полосами 8, которая захватывает порцию из вороха силосной массы, привезенной транспортными средствами, и транспортирует волочением по траншее, приподняв раму агрегата 2 на высоту выступающих из-под решетки зубьев 6, что позволяет образовать рыхлый слой силосной массы, впитывающий консервирующий раствор. При этом наральник 5 из прессованной резины предохраняет металлические концы зубьев 6 от износа и не деформирует стебли, предохраняя силос от выделения сока, что улучшает качество готового силоса. Наральник 5 можно заменить после износа на новый. После разравнивания силосной массы поверхностный слой последней обрабатывается консервирующим раствором. Для этого основная емкость 9 заранее заполняется жидким консервантом и водой, смесь засасывается мембранным насосом 15 с карданным валом 16 трактора 1. Требуемая доза внесения консерванта с учетом степени его разведения из основной емкости 9 через кран перекрытия 11 поступает в мерную емкость 10. Кран перекрытия 11 включается гидроцилиндром 12 из кабины трактора 1 и перекрывает поступление жидкости из основной емкости 9 в мерную емкость 10 после подачи в нее требуемой дозы консервирующего раствора, которая контролируется указателем уровня раствора 14 и соответствует порции силосной массы, подлежащей обработке консервирующим раствором. Минимальная порция силосной массы соответствует массе, привезенной одним транспортным средством. После установки на пульте управления 18 требуемой пропускной способности консервирующего раствора, включением мембранного насоса 15 карданным валом 16 от вала отбора мощности трактора 1 консервирующий раствор поступает по гибкому трубопроводу 17 в штангу распыления 19, через которую раствор разбрызгивается по поверхности силосной массы. Преимущество предлагаемого изобретения состоит в том, что наличие мерной емкости 10 позволяет отмерить на стационаре требуемую дозу внесения консервирующего раствора в зависимости от порции силосной массы, а затем после разравнивания вороха силосной массы обработать ее отмеренной дозой консервирующего раствора разбрызгиванием в процессе движения трактора 1, колесами которого одновременно производится уплотнение силосной массы в траншейном хранилище. Для предохранения штанги распыления 19 от поломок в процессе разравнивания силосной массы она закреплена на передней части трактора 1 ниже поддона двигателя. При разравнивании мелкоизмельченной силосной массы на зубьях 6 разравнивающего устройства 4 устанавливается съемная решетка 7 с металлическими полосами 8, из-под которой выступают зубья 6, имеющие наральники 5 из прессованной резины, которые предохраняют металлические зубья 6 от износа, а силос от выделения сока. Наральники 5 после износа меняют на новые. Выступающие из-под решетки зубья 6 разрыхляют по 4 76072011.10.30 верхностный слой силосной массы, улучшая проникновение в него консервирующего раствора после разбрызгивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
