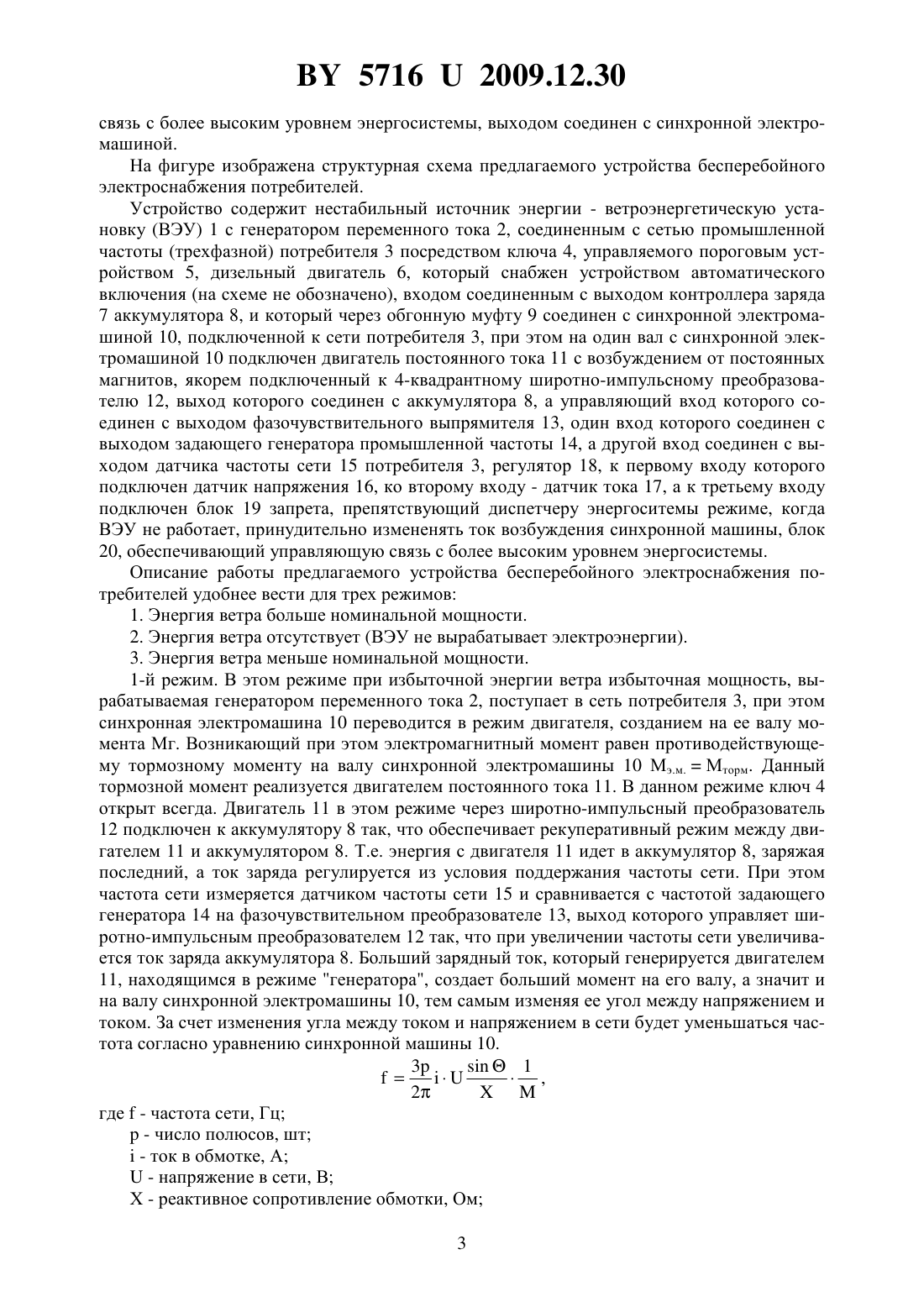

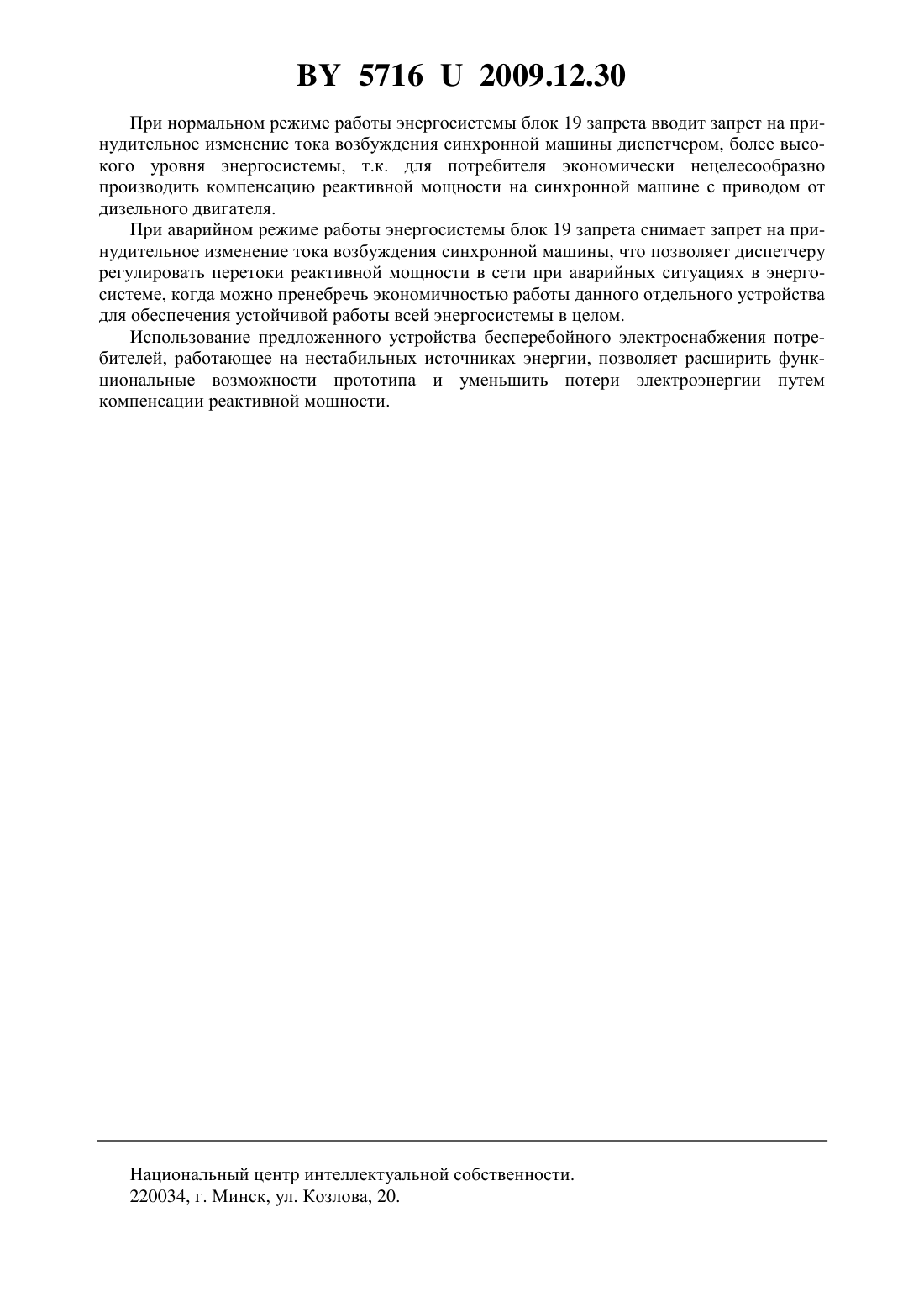

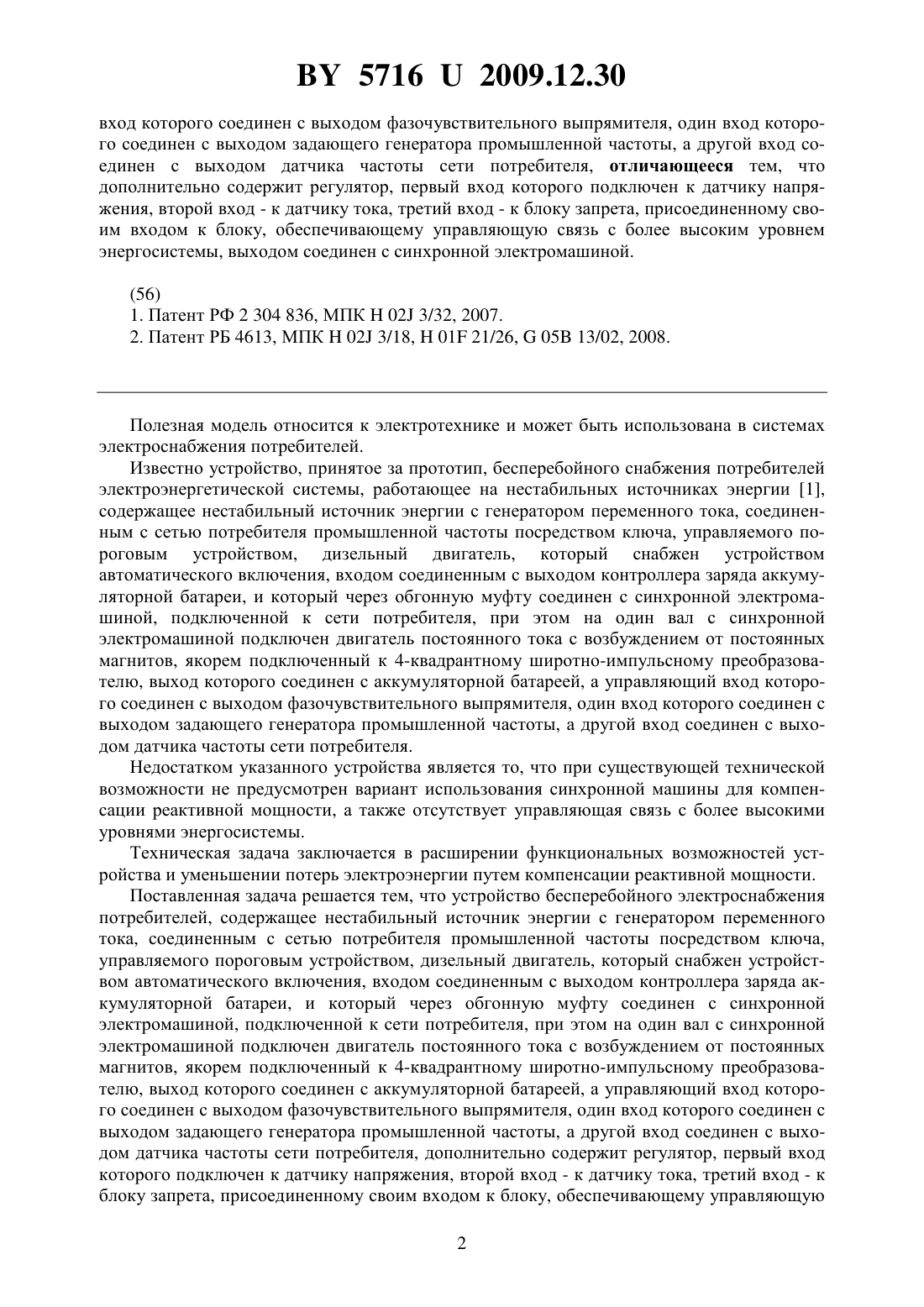

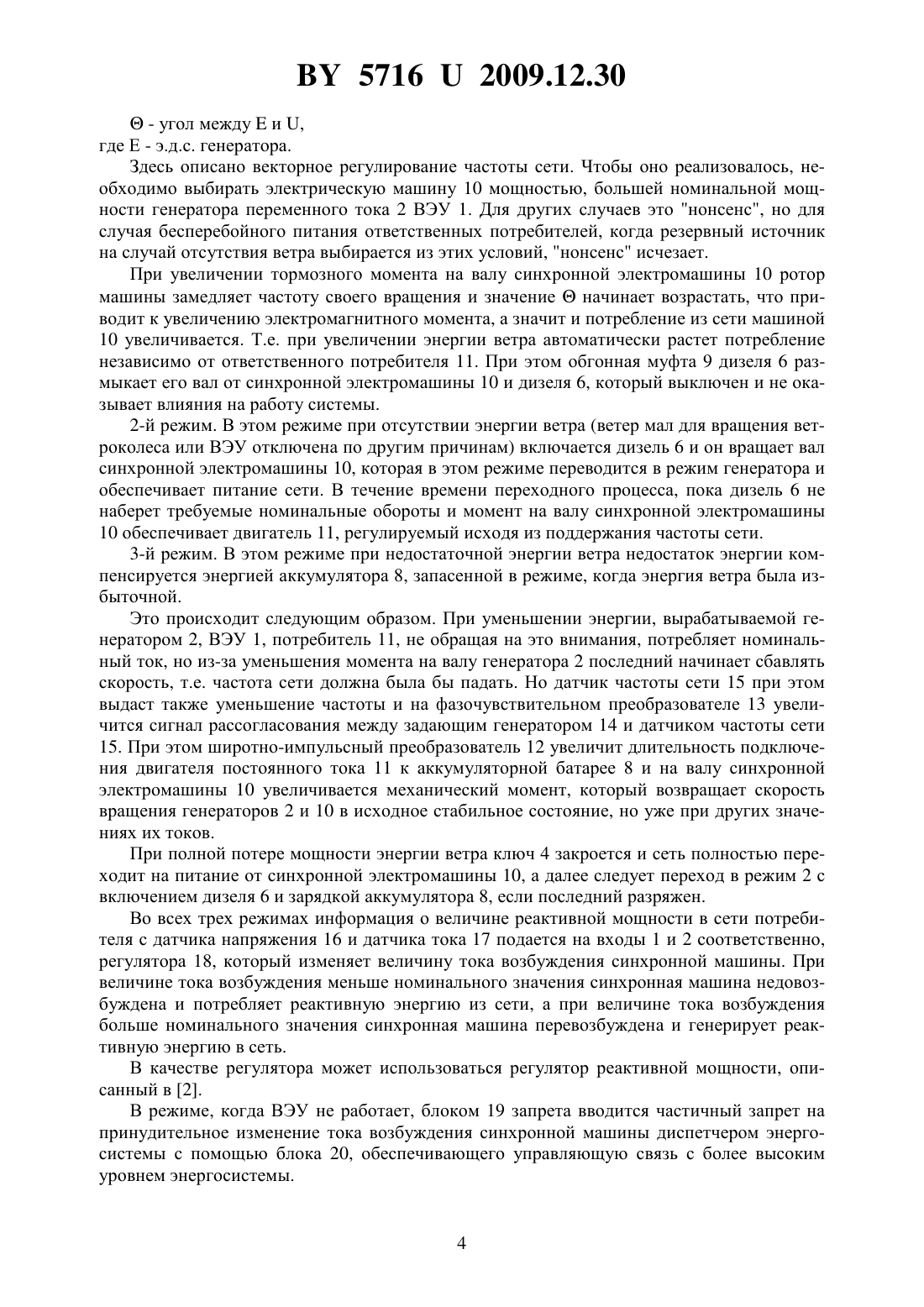

Устройство бесперебойного электроснабжения потребителей, работающее на нестабильных источниках энергии
