Источник сейсмических сигналов

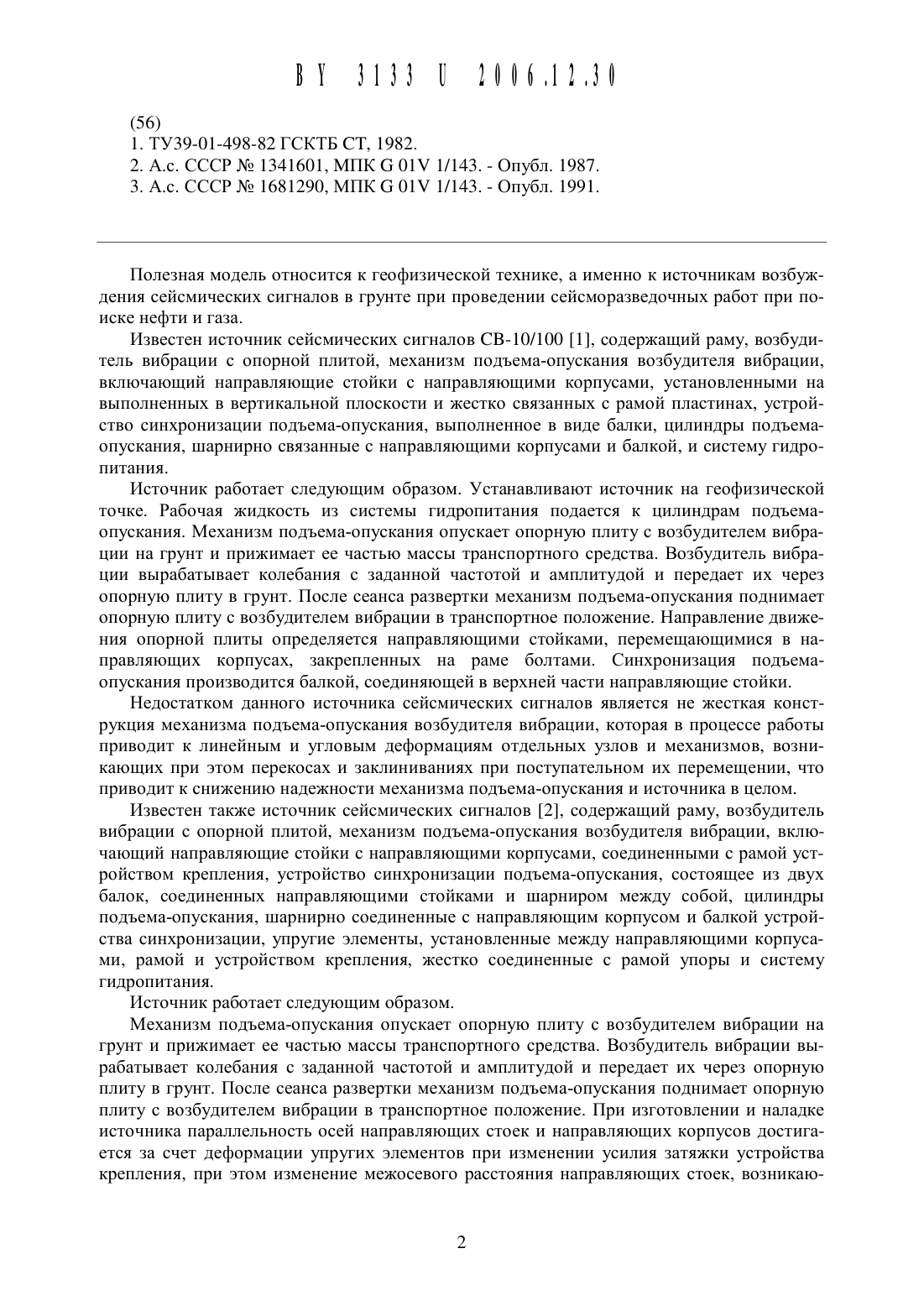

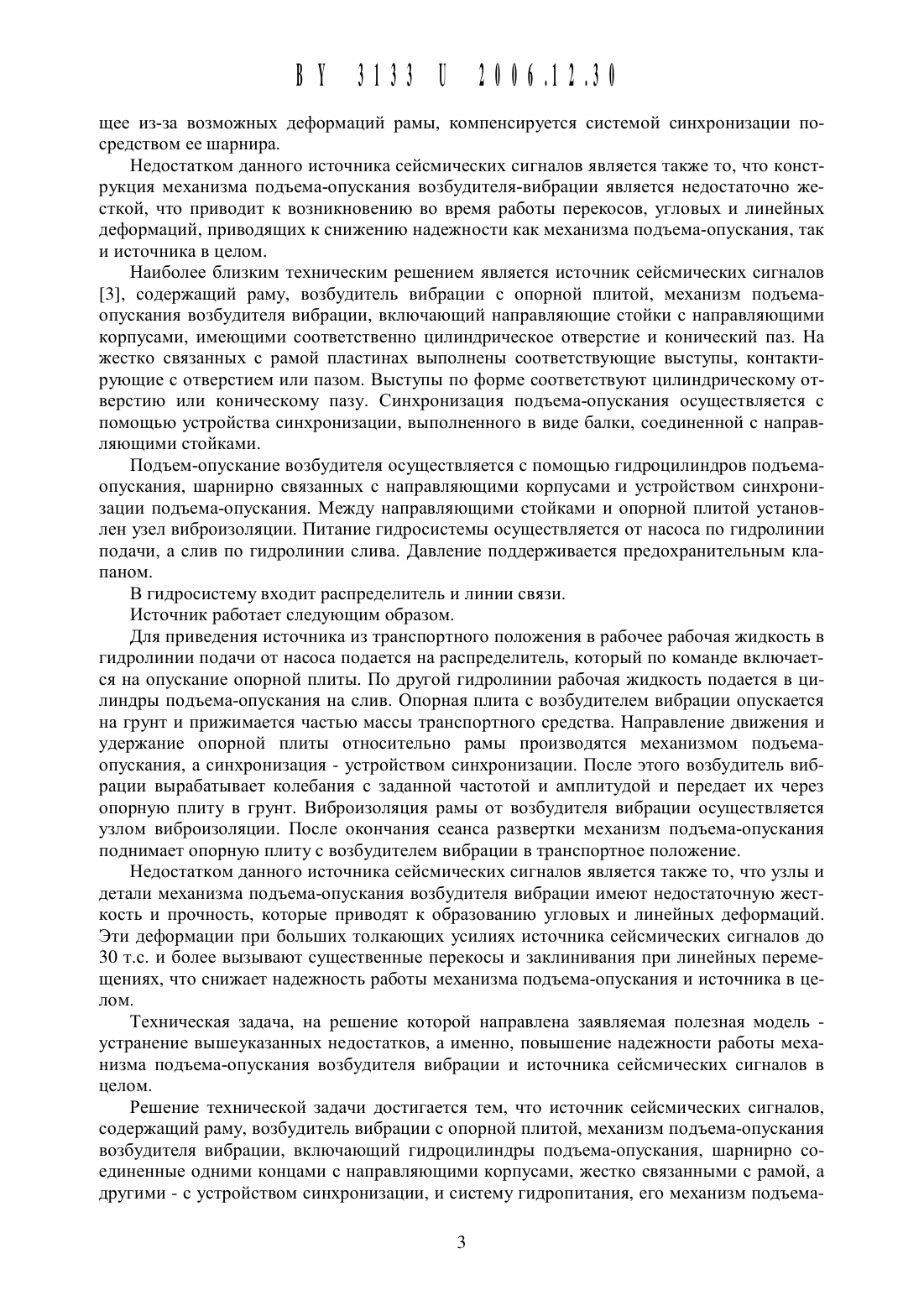

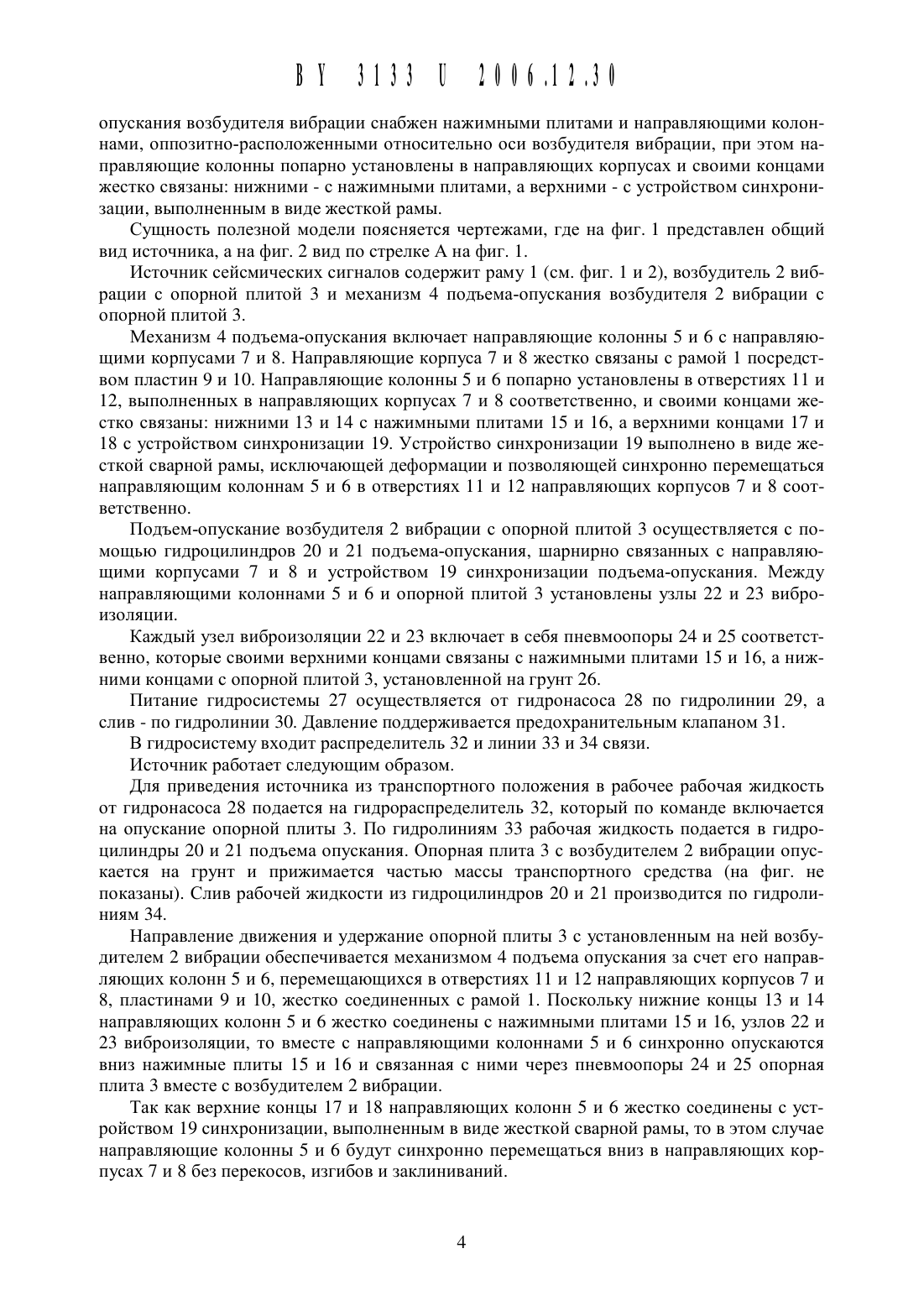

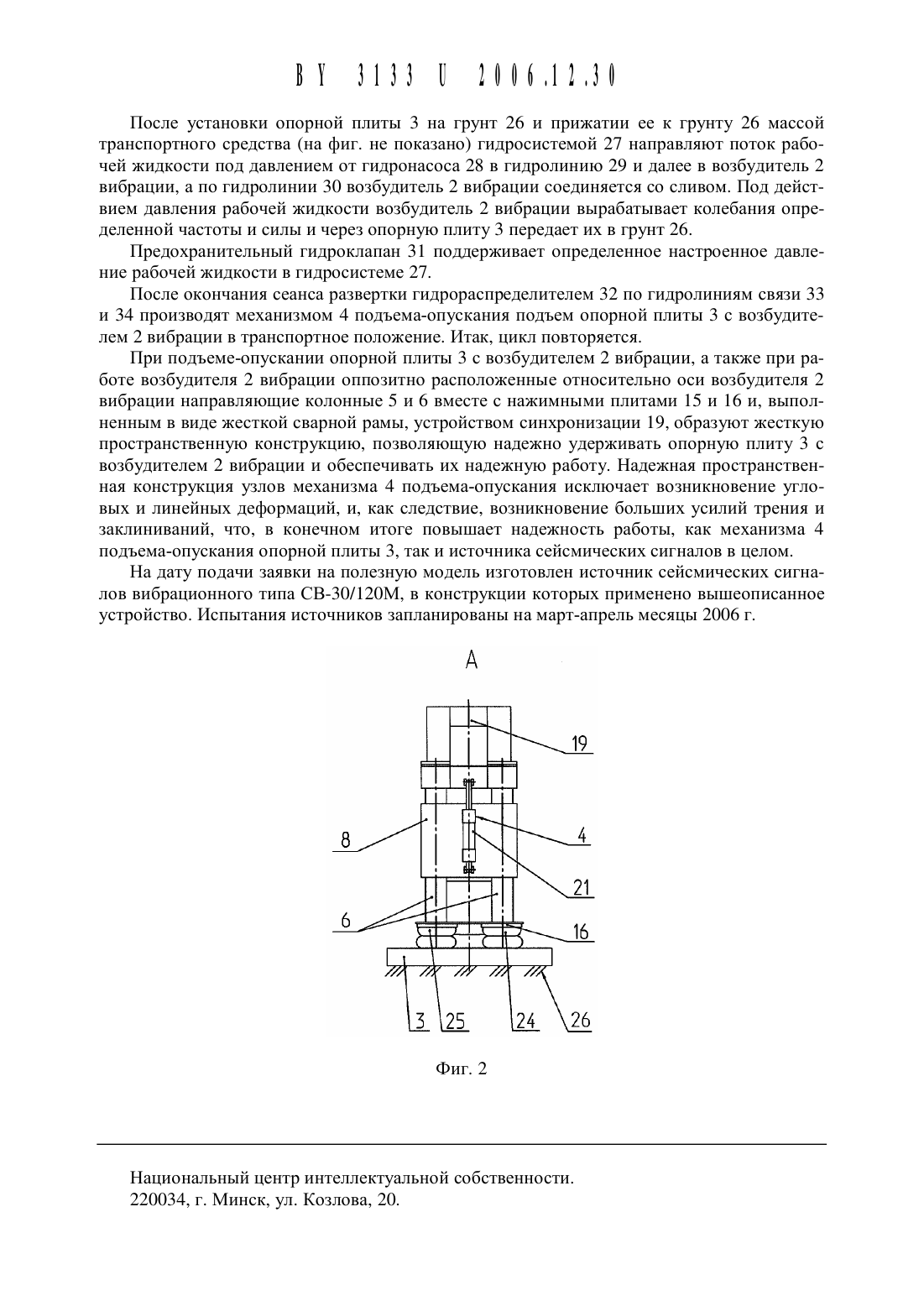

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Открытое акционерное общество Сейсмотехника (ВУ)(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Иваньков Александр Николаевич Довженок Лидия Николаевна (ВУ)(73) Патентообладатель Открытое акционерное общество Сейсмотехника (ВУ)Источник сейсмических сигналов, содержащий раму, возбудитель вибрации с опорной плитой, Механизм подъема-опускания возбудителя вибрации, включающий гидроцилиндры подъема-опускания, щарнирно соединенные одними концами с направляющими корпусами, жестко связанными с рамой, а другими - с устройством синхронизации, и систему гидропитания, отличающийся тем, что механизм подъема-опускания возбудителя вибрации снабжен нажимными плитами и направляющими колоннами, оппозитнорасположенными относительно оси возбудителя вибрации, при этом направляющие колонны попарно установлены в направляющих корпусах и своими концами жестко связаны нижними - с нажимными плитами, а верхними - с устройством синхронизации,выполненным в виде жесткой рамы.Полезная модель относится К геофизической технике, а именно К источникам возбуждения сейсмических сигналов в грунте при проведении сейсморазведочнь 1 х работ при поиске нефти и газа.Известен источник сейсмических сигналов СВ-1 О/ 100 1, содержащий раму, возбудитель вибрации с опорной плитой, механизм подъема-опускания возбудителя вибрации,включающий направляющие стойки с направляющими корпусами, установленными на выполненных в вертикальной плоскости и жестко связанных с рамой пластинах, устройство синхронизации подъема-опускания, выполненное в виде балки, цилиндры подъемаопускания, щарнирно связанные с направляющими корпусами и балкой, и систему гидропитания.Источник работает следующим образом. Устанавливают источник на геофизической точке. Рабочая жидкость из системы гидропитания подается к цилиндрам подъемаопускания. Механизм подъема-опускания опускает опорную плиту с возбудителем вибрации на грунт и прижимает ее частью массы транспортного средства. Возбудитель вибрации вырабатывает колебания с заданной частотой и амплитудой и передает их через опорную плиту в грунт. После сеанса развертки механизм подъема-опускания поднимает опорную плиту с возбудителем вибрации в транспортное положение. Направление движения опорной плиты определяется направляющими стойками, перемещающимися в направляющих корпусах, закрепленных на раме болтами. Синхронизация подъемаопускания производится балкой, соединяющей в верхней части направляющие стойки.Недостатком данного источника сейсмических сигналов является не жесткая конструкция механизма подъема-опускания возбудителя вибрации, которая в процессе работы приводит к линейным и угловым деформациям отдельных узлов и механизмов, возникающих при этом перекосах и заклиниваниях при поступательном их перемещении, что приводит к снижению надежности механизма подъема-опускания и источника в целом.Известен также источник сейсмических сигналов 2, содержащий раму, возбудитель вибрации с опорной плитой, механизм подъема-опускания возбудителя вибрации, включающий направляющие стойки с направляющими корпусами, соединенными с рамой устройством крепления, устройство синхронизации подъема-опускания, состоящее из двух балок, соединенных направляющими стойками и шарниром между собой, цилиндры подъема-опускания, щарнирно соединенные с направляющим корпусом и балкой устройства синхронизации, упругие элементы, установленные между направляющими корпусами, рамой и устройством крепления, жестко соединенные с рамой упоры и систему гидропитания.Источник работает следующим образом.Механизм подъема-опускания опускает опорную плиту с возбудителем вибрации на грунт и прижимает ее частью массы транспортного средства. Возбудитель вибрации вь 1 рабатывает колебания с заданной частотой и амплитудой и передает их через опорную плиту в грунт. После сеанса развертки механизм подъема-опускания поднимает опорную плиту с возбудителем вибрации в транспортное положение. При изготовлении и наладке источника параллельность осей направляющих стоек и направляющих корпусов достигается за счет деформации упругих элементов при изменении усилия затяжки устройства крепления, при этом изменение межосевого расстояния направляющих стоек, возникаю 33 31333 2333.12.33щее из-за возможных деформаций рамы, компенсируется системой синхронизации посредством ее шарнира.Недостатком данного источника сейсмических сигналов является также то, что конструкция механизма подъема-опускания возбудителя-вибрации является недостаточно жесткой, что приводит к возникновению во время работы перекосов, угловых и линейных деформаций, приводящих к снижению надежности как механизма подъема-опускания, так и источника в целом.Наиболее близким техническим решением является источник сейсмических сигналов 3, содержащий раму, возбудитель вибрации с опорной плитой, механизм подъемаопускания возбудителя вибрации, включающий направляющие стойки с направляющими корпусами, имеющими соответственно цилиндрическое отверстие и конический паз. На жестко связанных с рамой пластинах выполнены соответствующие выступы, контактирующие с отверстием или пазом. Выступы по форме соответствуют цилиндрическому отверстию или коническому пазу. Синхронизация подъема-опускания осуществляется с помощью устройства синхронизации, выполненного в виде балки, соединенной с направляющими стойками.Подъем-опускание возбудителя осуществляется с помощью гидроцилиндров подъемаопускания, шарнирно связанных с направляющими корпусами и устройством синхронизации подъема-опускания. Между направляющими стойками и опорной плитой установлен узел виброизоляции. Питание гидросистемы осуществляется от насоса по гидролинии подачи, а слив по гидролинии слива. Давление поддерживается предохранительным клапаном.В гидросистему входит распределитель и линии связи.Источник работает следующим образом.Для приведения источника из транспортного положения в рабочее рабочая жидкость в гидролинии подачи от насоса подается на распределитель, который по команде включается на опускание опорной плиты. По другой гидролинии рабочая жидкость подается в цилиндры подъема-опускания на слив. Опорная плита с возбудителем вибрации опускается на грунт и прижимается частью массы транспортного средства. Направление движения и удержание опорной плиты относительно рамы производятся механизмом подъемаопускания, а синхронизация - устройством синхронизации. После этого возбудитель вибрации вырабатывает колебания с заданной частотой и амплитудой и передает их через опорную плиту в грунт. Виброизоляция рамы от возбудителя вибрации осуществляется узлом виброизоляции. После окончания сеанса развертки механизм подъема-опускания поднимает опорную плиту с возбудителем вибрации в транспортное положение.Недостатком данного источника сейсмических сигналов является также то, что узлы и детали механизма подъема-опускания возбудителя вибрации имеют недостаточную жесткость и прочность, которые приводят к образованию угловых и линейных деформаций. Эти деформации при больших толкающих усилиях источника сейсмических сигналов до 30 т.с. и более вызывают существенные перекосы и заклинивания при линейных перемещениях, что снижает надежность работы механизма подъема-опускания и источника в целом.Техническая задача, на решение которой направлена заявляемая полезная модель устранение вышеуказанных недостатков, а именно, повышение надежности работы механизма подъема-опускания возбудителя вибрации и источника сейсмических сигналов в целом.Решение технической задачи достигается тем, что источник сейсмических сигналов,содержащий раму, возбудитель вибрации с опорной плитой, механизм подъема-опускания возбудителя вибрации, включающий гидроцилиндры подъема-опускания, шарнирно соединенные одними концами с направляющими корпусами, жестко связанными с рамой, а другими - с устройством синхронизации, и систему гидропитания, его механизм подъема 3331333 2333.12.33опускания возбудителя вибрации снабжен нажимными плитами И направляющими колоннами, оппозитно-расположеннь 1 ми относительно оси возбудителя вибрации, при этом направляющие колонны попарно установлены в направляющих корпусах и своими концами жестко связаны нижними - с нажимными плитами, а верхними - с устройством синхронизации, выполненным в виде жесткой рамы.Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен общий вид источника, а на фиг. 2 вид по стрелке А на фиг. 1.Источник сейсмических сигналов содержит раму 1 (см. фиг. 1 и 2), возбудитель 2 вибрации с опорной плитой 3 и механизм 4 подъема-опускания возбудителя 2 вибрации с опорной плитой 3.Механизм 4 подъема-опускания включает направляющие колонны 5 и 6 с направляющими корпусами 7 и 8. Направляющие корпуса 7 и 8 жестко связаны с рамой 1 посредством пластин 9 и 10. Направляющие колонны 5 и 6 попарно установлены в отверстиях 11 и 12, выполненных в направляющих корпусах 7 и 8 соответственно, и своими концами жестко связаны нижними 13 и 14 с нажимными плитами 15 и 16, а верхними концами 17 и 18 с устройством синхронизации 19. Устройство синхронизации 19 выполнено в виде жесткой сварной рамы, исключающей деформации и позволяющей синхронно перемещаться направляющим колоннам 5 и 6 в отверстиях 11 и 12 направляющих корпусов 7 и 8 соответственно.Подъем-опускание возбудителя 2 вибрации с опорной плитой 3 осуществляется с помощью гидроцилиндров 20 и 21 подъема-опускания, щарнирно связанных с направляющими корпусами 7 и 8 и устройством 19 синхронизации подъема-опускания. Между направляющими колоннами 5 и 6 и опорной плитой 3 установлены узлы 22 и 23 виброизоляции.Каждый узел виброизоляции 22 и 23 включает в себя пневмоопоры 24 и 25 соответственно, которые своими верхними концами связаны с нажимными плитами 15 и 16, а нижними концами с опорной плитой 3, установленной на грунт 26.Питание гидросистемы 27 осуществляется от гидронасоса 28 по гидролинии 29, а слив - по гидролинии 30. Давление поддерживается предохранительным клапаном 31.В гидросистему входит распределитель 32 и линии 33 и 34 связи.Источник работает следующим образом.Для приведения источника из транспортного положения в рабочее рабочая жидкость от гидронасоса 28 подается на гидрораспределитель 32, который по команде включается на опускание опорной плиты 3. По гидролиниям 33 рабочая жидкость подается в гидроцилиндры 20 и 21 подъема опускания. Опорная плита 3 с возбудителем 2 вибрации опускается на грунт и прижимается частью массы транспортного средства (на фиг. не показаны). Слив рабочей жидкости из гидроцилиндров 20 и 21 производится по гидролиниям 34.Направление движения и удержание опорной плиты 3 с установленным на ней возбудителем 2 вибрации обеспечивается механизмом 4 подъема опускания за счет его направляющих колонн 5 и 6, перемещающихся в отверстиях 11 и 12 направляющих корпусов 7 и 8, пластинами 9 и 10, жестко соединенных с рамой 1. Поскольку нижние концы 13 и 14 направляющих колонн 5 и 6 жестко соединены с нажимными плитами 15 и 16, узлов 22 и 23 виброизоляции, то вместе с направляющими колоннами 5 и 6 синхронно опускаются вниз нажимные плиты 15 и 16 и связанная с ними через пневмоопоры 24 и 25 опорная плита 3 вместе с возбудителем 2 вибрации.Так как верхние концы 17 и 18 направляющих колонн 5 и 6 жестко соединены с устройством 19 синхронизации, выполненным в виде жесткой сварной рамы, то в этом случае направляющие колонны 5 и 6 будут синхронно перемещаться вниз в направляющих корпусах 7 и 8 без перекосов, изгибов и заклиниваний.
