Противомоскитная система роллетного типа

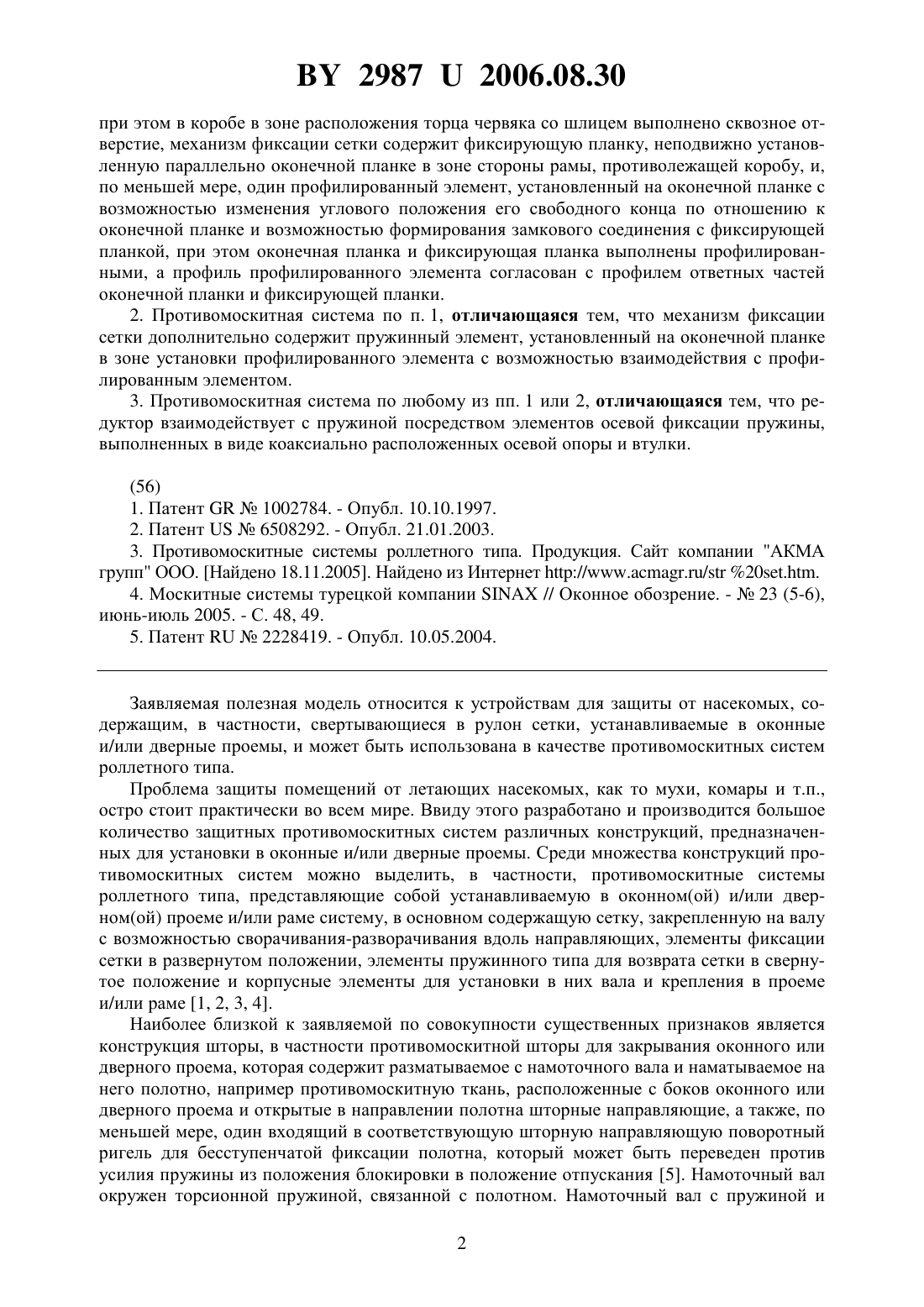

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОТИВОМОСКИТНАЯ СИСТЕМА РОЛЛЕТНОГО ТИПА(71) Заявитель Болтушкин Вячеслав Николаевич(72) Автор Болтушкин Вячеслав Николаевич(73) Патентообладатель Болтушкин Вячеслав Николаевич(57) 1. Противомоскитная система роллетного типа, содержащая раму, выполненную из рамных профилей, на одной из сторон которой установлен закрытый короб, в котором размещен вал с закрепленной на нем с возможностью сворачивания и разворачивания противомоскитной сеткой и механизм подъема и регулирования натяжения сетки, содержащий, по меньшей мере, связанную с валом пружину, снабженную с обоих торцов элементами фиксации ее осевого положения, и устройство регулирования натяжения пружины, при этом сетка на своей противолежащей валу стороне снабжена оконечной планкой, которая установлена с возможностью возвратно-поступательного перемещения вдоль перпендикулярных коробу рамных профилей, выполненных в виде направляющих,а система снабжена, по меньшей мере, одним механизмом фиксации сетки в развернутом положении, отличающаяся тем, что устройство регулирования натяжения пружины выполнено в виде редуктора, установленного с возможностью взаимодействия с пружиной и содержащего жестко связанный с коробом корпус, в котором размещены взаимосвязанные шестерня и червяк, снабженный выполненным, по меньшей мере, на одном торце шлицем, Фиг. 1 29872006.08.30 при этом в коробе в зоне расположения торца червяка со шлицем выполнено сквозное отверстие, механизм фиксации сетки содержит фиксирующую планку, неподвижно установленную параллельно оконечной планке в зоне стороны рамы, противолежащей коробу, и,по меньшей мере, один профилированный элемент, установленный на оконечной планке с возможностью изменения углового положения его свободного конца по отношению к оконечной планке и возможностью формирования замкового соединения с фиксирующей планкой, при этом оконечная планка и фиксирующая планка выполнены профилированными, а профиль профилированного элемента согласован с профилем ответных частей оконечной планки и фиксирующей планки. 2. Противомоскитная система по п. 1, отличающаяся тем, что механизм фиксации сетки дополнительно содержит пружинный элемент, установленный на оконечной планке в зоне установки профилированного элемента с возможностью взаимодействия с профилированным элементом. 3. Противомоскитная система по любому из пп. 1 или 2, отличающаяся тем, что редуктор взаимодействует с пружиной посредством элементов осевой фиксации пружины,выполненных в виде коаксиально расположенных осевой опоры и втулки.(56) 1. Патент 1002784. - Опубл. 10.10.1997. 2. Патент 6508292. - Опубл. 21.01.2003. 3. Противомоскитные системы роллетного типа. Продукция. Сайт компании АКМА групп ООО. Найдено 18.11.2005. Найдено из Интернет /// 20 4. Москитные системы турецкой компании// Оконное обозрение. -23 (5-6),июнь-июль 2005. - С. 48, 49. 5. Патент 2228419. - Опубл. 10.05.2004. Заявляемая полезная модель относится к устройствам для защиты от насекомых, содержащим, в частности, свертывающиеся в рулон сетки, устанавливаемые в оконные и/или дверные проемы, и может быть использована в качестве противомоскитных систем роллетного типа. Проблема защиты помещений от летающих насекомых, как то мухи, комары и т.п.,остро стоит практически во всем мире. Ввиду этого разработано и производится большое количество защитных противомоскитных систем различных конструкций, предназначенных для установки в оконные и/или дверные проемы. Среди множества конструкций противомоскитных систем можно выделить, в частности, противомоскитные системы роллетного типа, представляющие собой устанавливаемую в оконном(ой) и/или дверном(ой) проеме и/или раме систему, в основном содержащую сетку, закрепленную на валу с возможностью сворачивания-разворачивания вдоль направляющих, элементы фиксации сетки в развернутом положении, элементы пружинного типа для возврата сетки в свернутое положение и корпусные элементы для установки в них вала и крепления в проеме и/или раме 1, 2, 3, 4. Наиболее близкой к заявляемой по совокупности существенных признаков является конструкция шторы, в частности противомоскитной шторы для закрывания оконного или дверного проема, которая содержит разматываемое с намоточного вала и наматываемое на него полотно, например противомоскитную ткань, расположенные с боков оконного или дверного проема и открытые в направлении полотна шторные направляющие, а также, по меньшей мере, один входящий в соответствующую шторную направляющую поворотный ригель для бесступенчатой фиксации полотна, который может быть переведен против усилия пружины из положения блокировки в положение отпускания 5. Намоточный вал окружен торсионной пружиной, связанной с полотном. Намоточный вал с пружиной и 2 29872006.08.30 другими элементами конструкции, включая элементы фиксации осевого положения пружины и устройство регулирования натяжения пружины, установлены в закрытом коробе. Описанные выше конструкции достаточно сложны в регулировке сворачиванияразворачивания и фиксации сетки. Так, в частности, для того, чтобы изменить натяжение элементов пружинного типа, необходимо снять корпусные элементы, произвести регулировку и снова установить элементы корпусного типа. Кроме того, процесс фиксации также недостаточно удобен, т.к. элементы фиксации расположены в зоне противолежащих рамных элементов. Задачей настоящей полезной модели является создание противомоскитной системы роллетного типа, конструкция которой обеспечивала бы более простую и удобную регулировку и более простую и надежную фиксацию сетки. Поставленная задача решается противомоскитной системой роллетного типа, содержащей раму, выполненную из рамных профилей, на одной из сторон которой установлен закрытый короб, в котором размещен вал с закрепленной на нем с возможностью сворачивания и разворачивания противомоскитной сеткой и механизм подъема и регулирования натяжения сетки, содержащий, по меньшей мере, связанную с валом пружину,снабженную с обоих торцов элементами фиксации ее осевого положения, и устройство регулирования натяжения пружины, при этом сетка на своей противолежащей валу стороне снабжена оконечной планкой, которая установлена с возможностью возвратнопоступательного перемещения вдоль перпендикулярных коробу рамных профилей, выполненных в виде направляющих, а система снабжена, по меньшей мере, одним механизмом фиксации сетки в развернутом положении. При этом заявленные технические результаты достигаются за счет того, что в противомоскитной системе описанной выше конструкции устройство регулирования натяжения пружины выполнено в виде редуктора,установленного с возможностью взаимодействия с пружиной и содержащего жестко связанный с коробом корпус, в котором размещены взаимосвязанные шестерня и червяк,снабженный выполненным, по меньшей мере, на одном торце шлицем, при этом в коробе в зоне расположения торца червяка со шлицем выполнено сквозное отверстие, механизм фиксации сетки содержит фиксирующую планку, неподвижно установленную параллельно оконечной планке в зоне стороны рамы, противолежащей коробу, и, по меньшей мере,один профилированный элемент, установленный на оконечной планке с возможностью изменения углового положения его свободного конца по отношению к оконечной планке и возможностью формирования замкового соединения с фиксирующей планкой, при этом оконечная планка и фиксирующая планка выполнены профилированными, а профиль профилированного элемента согласован с профилем ответных частей оконечной планки и фиксирующей планки. Описанные выше особенности конструкции заявляемой противомоскитной системы роллетного типа обеспечивают максимально простую и удобную регулировку натяжения пружины, в частности, путем регулировки положения червяка со шлицем посредством отвертки через отверстие в корпусе, а также более простую и надежную фиксацию сетки в развернутом положении. Простота и надежность фиксации сетки в развернутом положении обеспечивается формой выполнения, местом и способом размещения профилированного элемента, установленного на оконечной планке, и его взаимосвязью с фиксирующей планкой. При этом в предпочтительной форме реализации механизм фиксации сетки дополнительно содержит пружинный элемент, установленный на оконечной планке в зоне установки профилированного элемента с возможностью взаимодействия с профилированным элементом. Также предпочтительными являются те формы реализации, в которых редуктор взаимодействует с пружиной посредством элементов осевой фиксации пружины, выполненных в виде коаксиально расположенных осевой опоры и втулки. Ниже особенности и преимущества заявляемой противомоскитной системы роллетного типа будут более подробно рассмотрены на примерах некоторых из возможных пред 3 29872006.08.30 почтительных форм реализации, которые в то же время не следует рассматривать как единственно возможные или ограничивающие. Предпочтительные формы противомоскитной системы роллетного типа представлены на следующих чертежах фиг. 1 - общий вид противомоскитной системы с противомоскитной сеткой, зафиксированной в развернутом положении фиг. 2 - общий вид противомоскитной системы в другой форме реализации с противомоскитной сеткой в полуразвернутом положении и с местным видом в увеличенном масштабе фиг. 3 - общий вид устройства регулирования натяжения пружины и вала. На фиг. 1 изображен общий вид противомоскитной системы с противомоскитной сеткой 1, зафиксированной в развернутом положении. Противомоскитная система содержит раму, выполненную из двух рамных профилей, выполненных в виде направляющих 2 и 3,и рамного профиля, выполненного в виде фиксирующей планки 4, а также закрытый короб 5. Сетка 1 на своей противолежащей коробу 5 (валу) стороне снабжена оконечной планкой 6. Система снабжена также одним профилированным элементом 7 из состава механизма фиксации сетки 1 в развернутом положении. На фиг. 2 изображен общий вид противомоскитной системы в другой форме реализации с противомоскитной сеткой 1 в полуразвернутом положении и с местным видом в увеличенном масштабе. Противомоскитная система, как и в описанной выше форме реализации, содержит раму, выполненную из двух рамных профилей, выполненных в виде направляющих 2 и 3, и рамного профиля, выполненного в виде фиксирующей планки 4, а также закрытый короб 5. Сетка 1 на своей противолежащей коробу 5 (валу) стороне снабжена оконечной планкой 6. Система в данной форме реализации снабжена двумя профилированными элементами 7 и 8 из состава механизма фиксации сетки 1 в развернутом положении, а также шнуром 9, закрепленным на оконечной планке. На местном виде в разрезе представлен фрагмент оконечной планки 6 с профилированным элементом 7 и пружинный элемент 10. На фиг. 1 и фиг. 2 позицией 11 обозначены отверстия в коробе 5 (закрытые заглушками). На фиг. 3 изображен общий вид устройства регулирования натяжения пружины (в разобранном виде) и вал, размещенные в коробе 5. В частности, на чертеже представлены вал 12, пружина 13, корпус 14 редуктора, шестерня 15, червяк 16 со шлицем 17, осевая опора 18, втулки 19 и 20, а также опорные элементы 21 фиксации осевого положения, жестко связанные с торцевыми элементами 22, 23 короба 5. Позицией 24 на фиг. 1 - фиг. 3 обозначен свободный конец профилированного элемента 7 или 8. Заявляемая система роллетного типа работает следующим образом. Противомоскитная сетка 1 в исходном положении находится в свернутом положении на валу 12 в коробе 5. При необходимости перевода сетки 1 в развернутое положение рукой(ами) с усилием, определяемым натяжением пружины 13, начинают перемещение связанной с сеткой 1 оконечной планки 6 вдоль направляющих 2 и 3 в направлении фиксирующей планки 4. При этом перемещение можно осуществлять, прилагая усилие к профилированному(ым) элементу(ам) 7 (7 и 8) либо к шнуру 9. По достижении оконечной планкой 6 фиксирующей планки 4 профилированный(ые) элемент(ы) 7 (7 и 8) входят в контакт с фиксирующей планкой 4 и образуют соединение замкового типа за счет согласованности профилей оконечной и фиксирующей планок 6 и 4, а также за счет установки профилированного(ых) элемента(ов) 7 (7 и 8) с возможностью изменения углового положения его(их) свободного(ых) конца(ов) 24 по отношению к оконечной планке 4. Для более надежной фиксации замкового соединения между профилированным(ыми) элементом(ами) 7 (7 и 8) и фиксирующей планкой 6 предусмотрен пружинный элемент 10, который установлен в зазоре между профилированным элементом 7 или 8 и оконечной планкой 4. 4 29872006.08.30 Для возврата сетки 1 в исходное (свернутое) положение свободный(ые) конец(ы) 24 профилированного(ых) элемента(ов) 7 (7 и 8) отводят от фиксирующей планки 6 путем изменения их углового положения относительно оконечной планки 4. Вдоль направляющих 2 и 3 под действием пружины 13 сетка 1 сворачивается на вал 12. Усилие, прилагаемое для разворачивания сетки 1, а также процесс ее сворачивания зависят от натяжения пружины 12, которое может быть отрегулировано без демонтажа системы. Регулировка натяжения пружины 12 осуществляется посредством механизма регулировки натяжения пружины (отверткой через отверстие 11 в коробе 5) следующим образом. Червяк 16 установлен с возможностью вращения в специальном установочном пазу(позицией на чертежах не обозначен), выполненном в корпусе 14 редуктора. Остальные элементы механизма регулирования натяжения сетки 1 - вал 12, пружина 13, шестерня 15,осевая опора 18, втулки 19 и 20, а также опорные элементы 21 фиксации осевого положения - установлены коаксиально и благодаря жесткой связи опорных элементов 21 с торцевыми элементами 22 и 23 короба 5 формируют фиксированный в осевом положении механизм с возможностью изменения осевого и радиального воздействия на пружину 13 со стороны смежных элементов, в частности, с возможностью изменения натяжения пружины посредством поворота шестерни 15. Это изменение осуществляют путем простого поворота червяка 16 посредством поворота отверткой шлица 17 в заданном направлении и на заданную величину (которые, например, могут быть определены экспериментально) и соответствующей передачей вращения на шестерню 15 с последующим соответствующим изменением натяжения пружины 13. Заявляемая противомоскитная система может быть использована для установки на окнах и дверях с вертикальным или горизонтальным размещением направляющих для сворачивания/разворачивания сетки. Система проста и надежна в эксплуатации. Технические решения, предложенные в заявляемой системе, обеспечивают наличие различных форм ее реализации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
