Подставка под сосуды с жидкостью

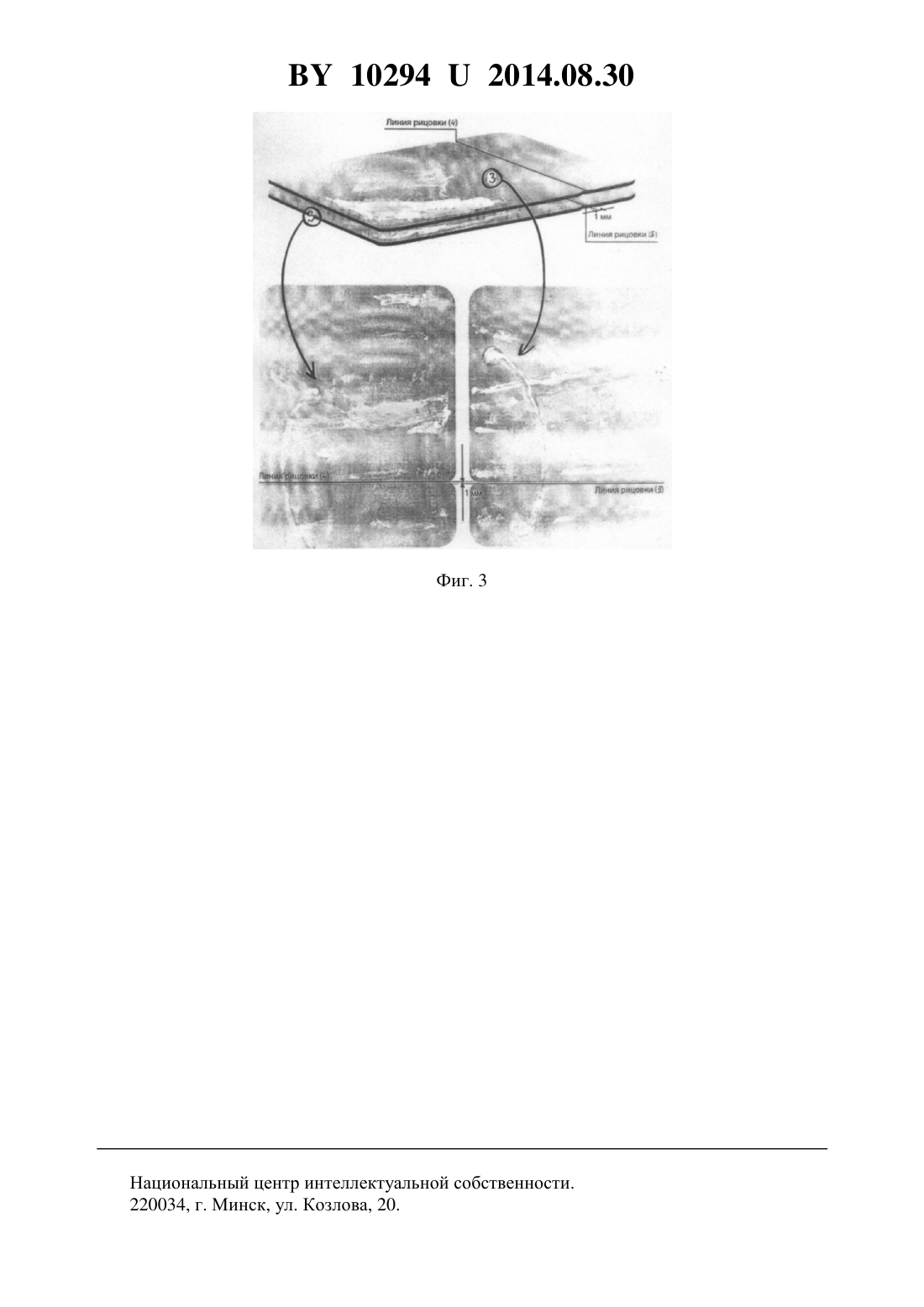

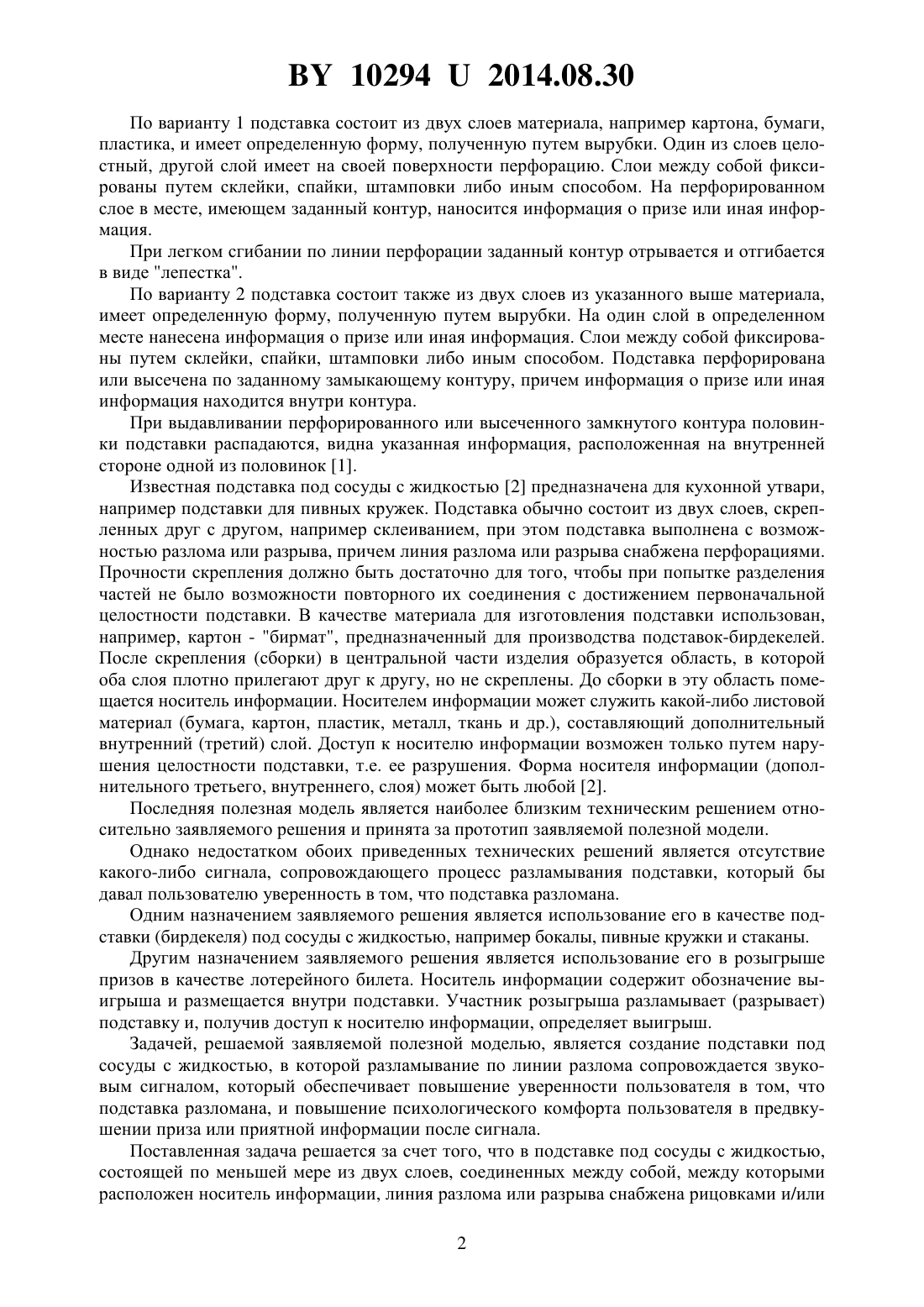

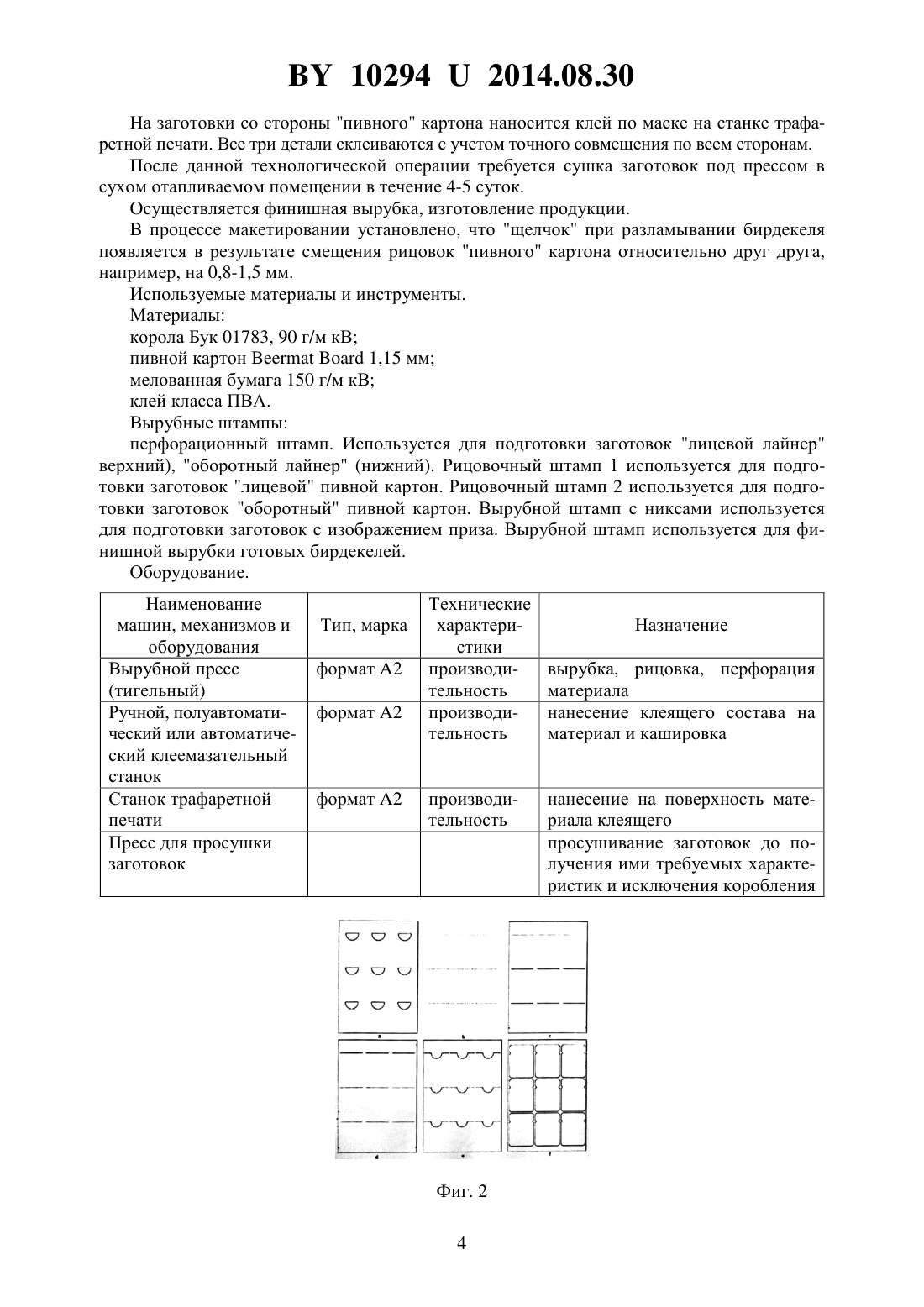

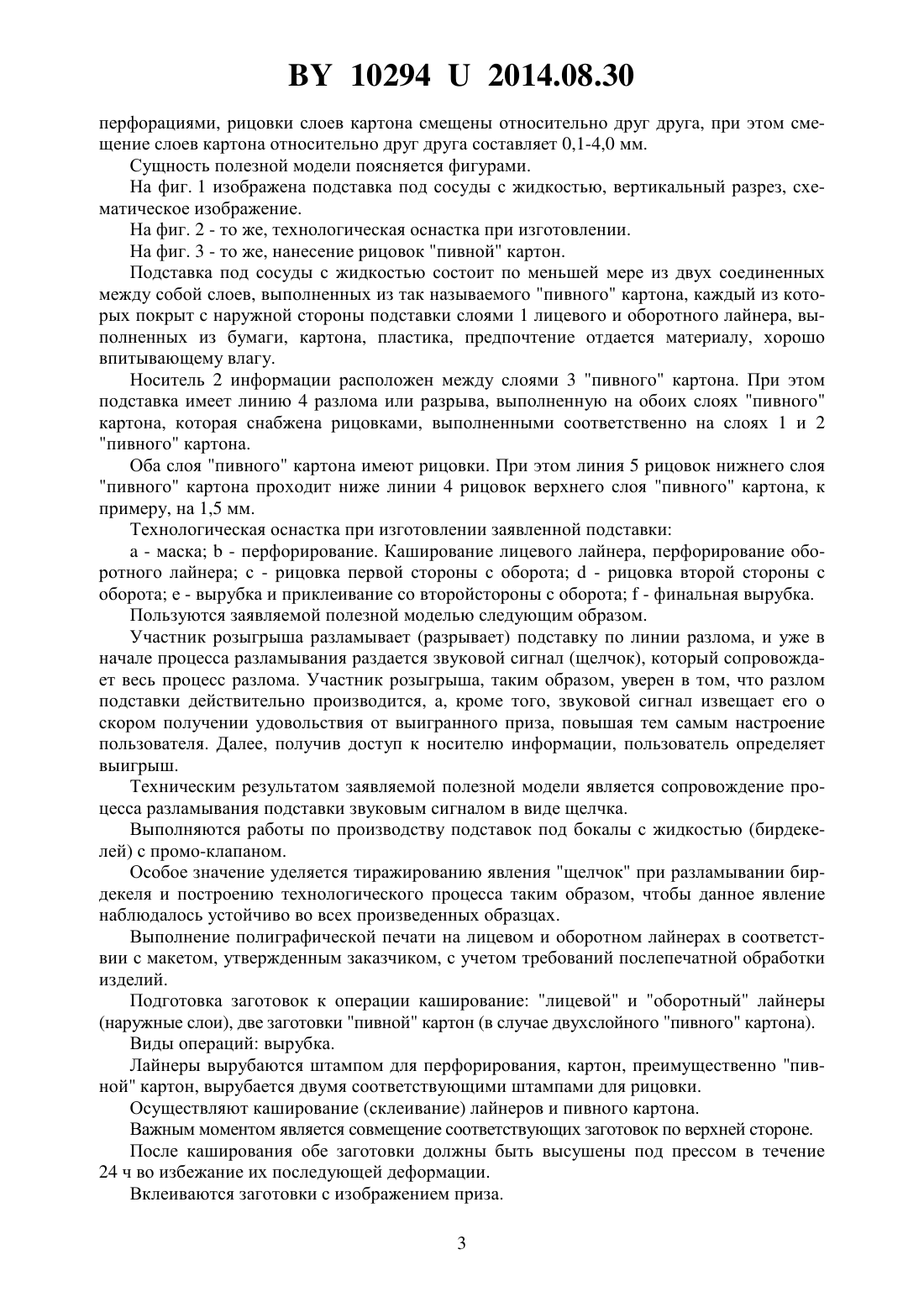

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДСТАВКА ПОД СОСУДЫ С ЖИДКОСТЬЮ(71) Заявитель Общество с ограниченной ответственностью Оутдор Медиа Баинг(72) Автор Митрофанов Владимир Валентинович(73) Патентообладатель Общество с ограниченной ответственностью Оутдор Медиа Баинг(57) Подставка под сосуды с жидкостью, состоящая по меньшей мере из двух слоев, соединенных между собой, между которыми расположен носитель информации, линия разлома или разрыва снабжена рицовками и/или перфорациями, отличающаяся тем, что рицовки слоев картона смещены относительно друг друга, при этом смещение слоев картона относительно друг друга составляет 0,1-4,0 мм.(56) 1. Патент РФ на полезную модель 78647, МПК 47 23/032,47 36/34, 2008. 2. Патент РФ на полезную модель 66926, МПК 47 36/34, 2007. Фиг. 1 Заявляемая полезная модель относится к столовым принадлежностям из бумаги, картона и т.п. Известна подставка 1, которая может быть использована как столовая принадлежность, которая выполнена из бумаги, картона и т.п., например, для пивной посуды для подсчета или уведомления об использованных продуктах в комбинации со столовыми принадлежностями, с подставками, например для стаканов как подставка для кухонной посуды. Подставка может быть использована в рекламном и лотерейном бизнесе. Техническим результатом является облегчение усилия разделения подставки. 102942014.08.30 По варианту 1 подставка состоит из двух слоев материала, например картона, бумаги,пластика, и имеет определенную форму, полученную путем вырубки. Один из слоев целостный, другой слой имеет на своей поверхности перфорацию. Слои между собой фиксированы путем склейки, спайки, штамповки либо иным способом. На перфорированном слое в месте, имеющем заданный контур, наносится информация о призе или иная информация. При легком сгибании по линии перфорации заданный контур отрывается и отгибается в виде лепестка. По варианту 2 подставка состоит также из двух слоев из указанного выше материала,имеет определенную форму, полученную путем вырубки. На один слой в определенном месте нанесена информация о призе или иная информация. Слои между собой фиксированы путем склейки, спайки, штамповки либо иным способом. Подставка перфорирована или высечена по заданному замыкающему контуру, причем информация о призе или иная информация находится внутри контура. При выдавливании перфорированного или высеченного замкнутого контура половинки подставки распадаются, видна указанная информация, расположенная на внутренней стороне одной из половинок 1. Известная подставка под сосуды с жидкостью 2 предназначена для кухонной утвари,например подставки для пивных кружек. Подставка обычно состоит из двух слоев, скрепленных друг с другом, например склеиванием, при этом подставка выполнена с возможностью разлома или разрыва, причем линия разлома или разрыва снабжена перфорациями. Прочности скрепления должно быть достаточно для того, чтобы при попытке разделения частей не было возможности повторного их соединения с достижением первоначальной целостности подставки. В качестве материала для изготовления подставки использован,например, картон - бирмат, предназначенный для производства подставок-бирдекелей. После скрепления (сборки) в центральной части изделия образуется область, в которой оба слоя плотно прилегают друг к другу, но не скреплены. До сборки в эту область помещается носитель информации. Носителем информации может служить какой-либо листовой материал (бумага, картон, пластик, металл, ткань и др.), составляющий дополнительный внутренний (третий) слой. Доступ к носителю информации возможен только путем нарушения целостности подставки, т.е. ее разрушения. Форма носителя информации (дополнительного третьего, внутреннего, слоя) может быть любой 2. Последняя полезная модель является наиболее близким техническим решением относительно заявляемого решения и принята за прототип заявляемой полезной модели. Однако недостатком обоих приведенных технических решений является отсутствие какого-либо сигнала, сопровождающего процесс разламывания подставки, который бы давал пользователю уверенность в том, что подставка разломана. Одним назначением заявляемого решения является использование его в качестве подставки (бирдекеля) под сосуды с жидкостью, например бокалы, пивные кружки и стаканы. Другим назначением заявляемого решения является использование его в розыгрыше призов в качестве лотерейного билета. Носитель информации содержит обозначение выигрыша и размещается внутри подставки. Участник розыгрыша разламывает (разрывает) подставку и, получив доступ к носителю информации, определяет выигрыш. Задачей, решаемой заявляемой полезной моделью, является создание подставки под сосуды с жидкостью, в которой разламывание по линии разлома сопровождается звуковым сигналом, который обеспечивает повышение уверенности пользователя в том, что подставка разломана, и повышение психологического комфорта пользователя в предвкушении приза или приятной информации после сигнала. Поставленная задача решается за счет того, что в подставке под сосуды с жидкостью,состоящей по меньшей мере из двух слоев, соединенных между собой, между которыми расположен носительинформации, линия разлома или разрыва снабжена рицовками и/или 2 102942014.08.30 перфорациями, рицовки слоев картона смещены относительно друг друга, при этом смещение слоев картона относительно друг друга составляет 0,1-4,0 мм. Сущность полезной модели поясняется фигурами. На фиг. 1 изображена подставка под сосуды с жидкостью, вертикальный разрез, схематическое изображение. На фиг. 2 - то же, технологическая оснастка при изготовлении. На фиг. 3 - то же, нанесение рицовок пивной картон. Подставка под сосуды с жидкостью состоит по меньшей мере из двух соединенных между собой слоев, выполненных из так называемого пивного картона, каждый из которых покрыт с наружной стороны подставки слоями 1 лицевого и оборотного лайнера, выполненных из бумаги, картона, пластика, предпочтение отдается материалу, хорошо впитывающему влагу. Носитель 2 информации расположен между слоями 3 пивного картона. При этом подставка имеет линию 4 разлома или разрыва, выполненную на обоих слоях пивного картона, которая снабжена рицовками, выполненными соответственно на слоях 1 и 2 пивного картона. Оба слоя пивного картона имеют рицовки. При этом линия 5 рицовок нижнего слоя пивного картона проходит ниже линии 4 рицовок верхнего слоя пивного картона, к примеру, на 1,5 мм. Технологическая оснастка при изготовлении заявленной подставки- маска- перфорирование. Каширование лицевого лайнера, перфорирование оборотного лайнера с - рицовка первой стороны с оборота- рицовка второй стороны с оборота е - вырубка и приклеивание со второйстороны с оборота- финальная вырубка. Пользуются заявляемой полезной моделью следующим образом. Участник розыгрыша разламывает (разрывает) подставку по линии разлома, и уже в начале процесса разламывания раздается звуковой сигнал (щелчок), который сопровождает весь процесс разлома. Участник розыгрыша, таким образом, уверен в том, что разлом подставки действительно производится, а, кроме того, звуковой сигнал извещает его о скором получении удовольствия от выигранного приза, повышая тем самым настроение пользователя. Далее, получив доступ к носителю информации, пользователь определяет выигрыш. Техническим результатом заявляемой полезной модели является сопровождение процесса разламывания подставки звуковым сигналом в виде щелчка. Выполняются работы по производству подставок под бокалы с жидкостью (бирдекелей) с промо-клапаном. Особое значение уделяется тиражированию явления щелчок при разламывании бирдекеля и построению технологического процесса таким образом, чтобы данное явление наблюдалось устойчиво во всех произведенных образцах. Выполнение полиграфической печати на лицевом и оборотном лайнерах в соответствии с макетом, утвержденным заказчиком, с учетом требований послепечатной обработки изделий. Подготовка заготовок к операции каширование лицевой и оборотный лайнеры(наружные слои), две заготовки пивной картон (в случае двухслойного пивного картона). Виды операций вырубка. Лайнеры вырубаются штампом для перфорирования, картон, преимущественно пивной картон, вырубается двумя соответствующими штампами для рицовки. Осуществляют каширование (склеивание) лайнеров и пивного картона. Важным моментом является совмещение соответствующих заготовок по верхней стороне. После каширования обе заготовки должны быть высушены под прессом в течение 24 ч во избежание их последующей деформации. Вклеиваются заготовки с изображением приза. 3 102942014.08.30 На заготовки со стороны пивного картона наносится клей по маске на станке трафаретной печати. Все три детали склеиваются с учетом точного совмещения по всем сторонам. После данной технологической операции требуется сушка заготовок под прессом в сухом отапливаемом помещении в течение 4-5 суток. Осуществляется финишная вырубка, изготовление продукции. В процессе макетировании установлено, что щелчок при разламывании бирдекеля появляется в результате смещения рицовок пивного картона относительно друг друга,например, на 0,8-1,5 мм. Используемые материалы и инструменты. Материалы корола Бук 01783, 90 г/м кВ пивной картон 1,15 мм мелованная бумага 150 г/м кВ клей класса ПВА. Вырубные штампы перфорационный штамп. Используется для подготовки заготовок лицевой лайнер верхний), оборотный лайнер (нижний). Рицовочный штамп 1 используется для подготовки заготовок лицевой пивной картон. Рицовочный штамп 2 используется для подготовки заготовок оборотный пивной картон. Вырубной штамп с никсами используется для подготовки заготовок с изображением приза. Вырубной штамп используется для финишной вырубки готовых бирдекелей. Оборудование. Наименование машин, механизмов и оборудования Вырубной пресс(тигельный) Ручной, полуавтоматический или автоматический клеемазательный станок Станок трафаретной печати Пресс для просушки заготовок Технические характеристики производительность производительность производительность Назначение вырубка, рицовка, перфорация материала нанесение клеящего состава на материал и кашировка нанесение на поверхность материала клеящего просушивание заготовок до получения ими требуемых характеристик и исключения коробления Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
