Подставка для взвешивания улья во время медосбора

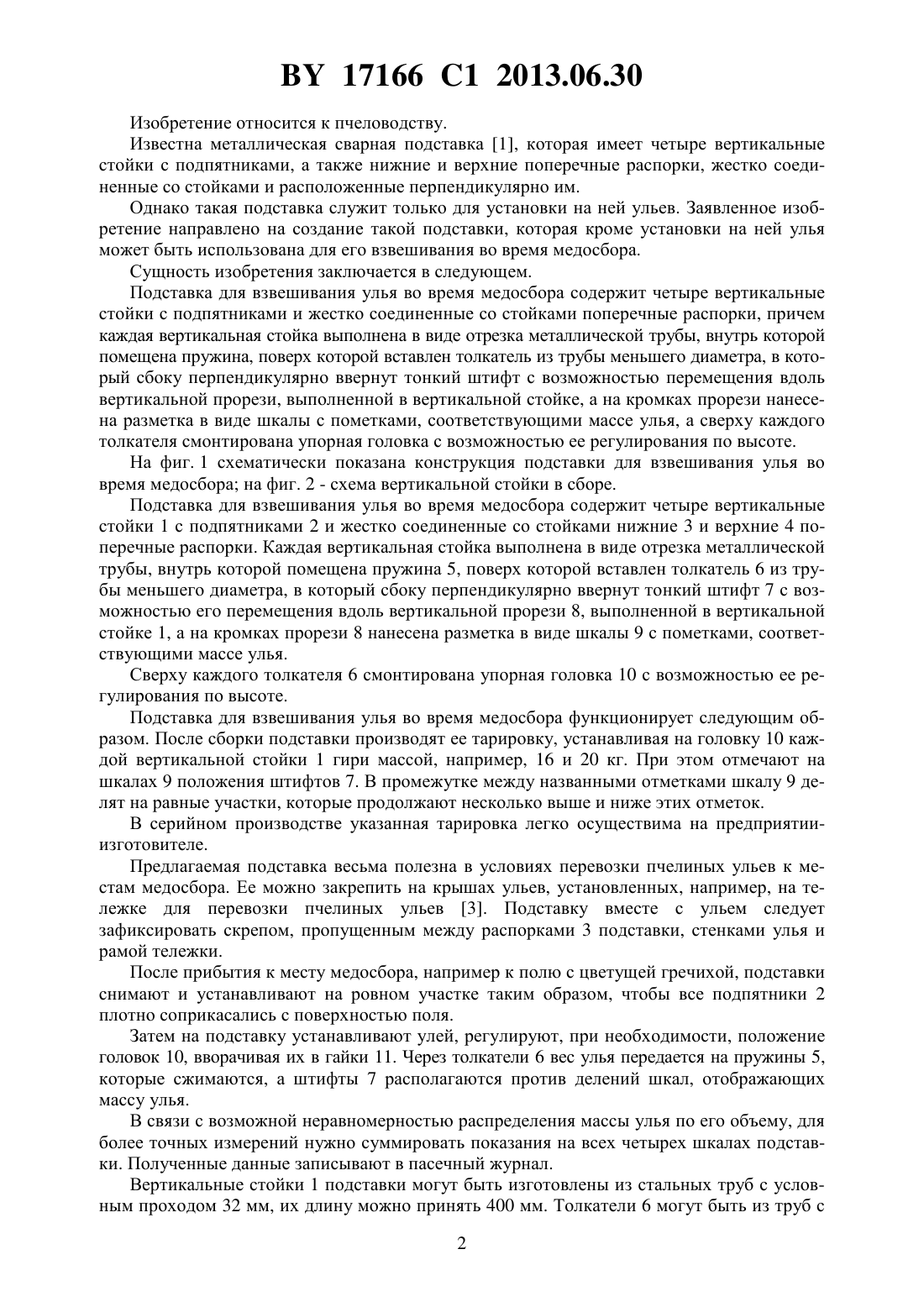

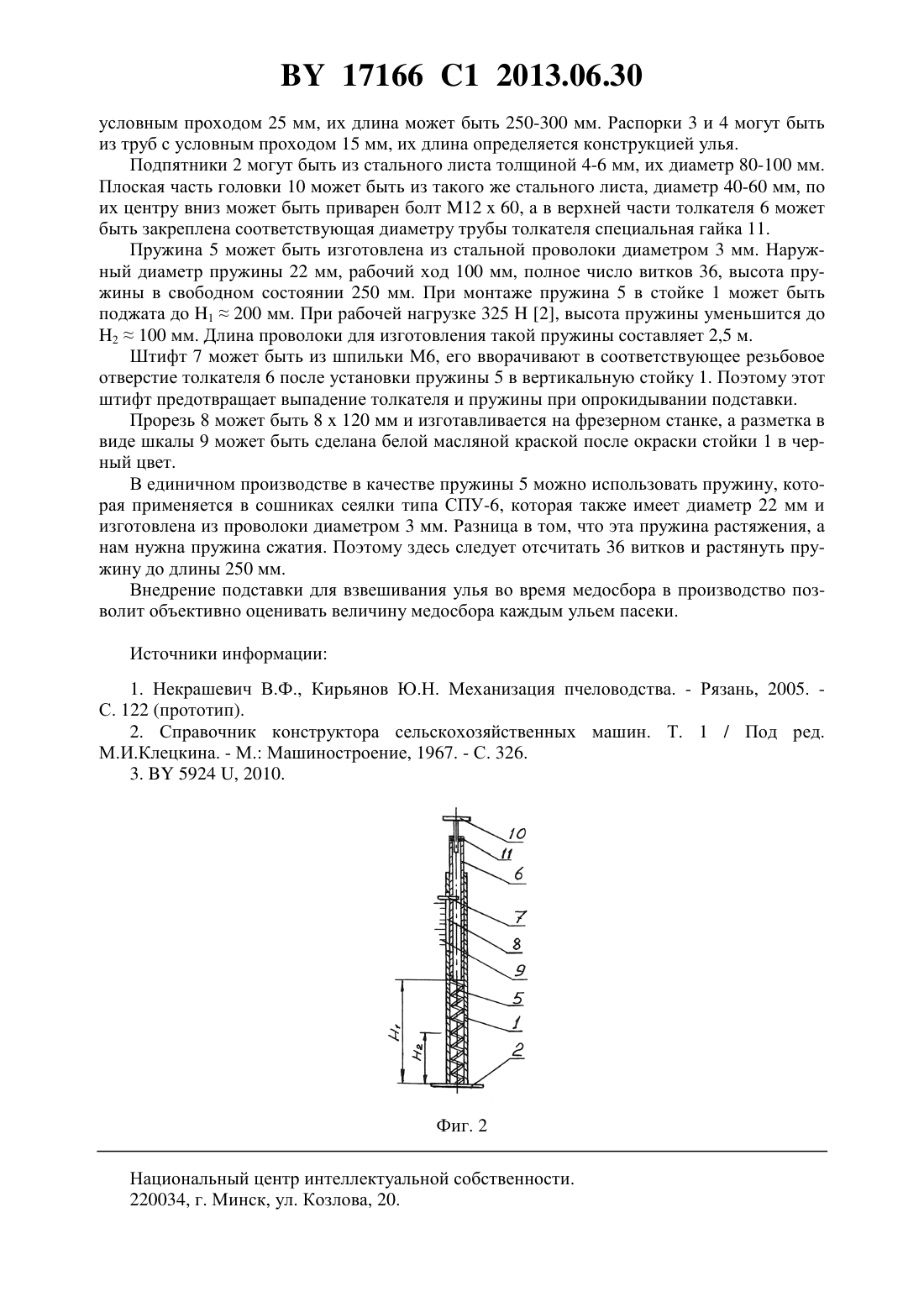

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДСТАВКА ДЛЯ ВЗВЕШИВАНИЯ УЛЬЯ ВО ВРЕМЯ МЕДОСБОРА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Халько Николай Викторович Пестис Мария Вацлавовна Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Подставка для взвешивания улья во время медосбора, содержащая четыре вертикальные стойки с подпятниками и жестко соединенные со стойками поперечные распорки,отличающаяся тем, что каждая вертикальная стойка выполнена в виде отрезка металлической трубы, внутрь которой помещена пружина, поверх которой вставлен толкатель из трубы меньшего диаметра, в который сбоку перпендикулярно ввернут тонкий штифт с возможностью перемещения вдоль вертикальной прорези, выполненной в вертикальной стойке, а на кромках прорези нанесена разметка в виде шкалы с пометками, соответствующими массе взвешиваемого улья. 2. Подставка по п. 1, отличающаяся тем, что сверху каждого толкателя смонтирована упорная головка с возможностью ее регулирования по высоте. 17166 1 2013.06.30 Изобретение относится к пчеловодству. Известна металлическая сварная подставка 1, которая имеет четыре вертикальные стойки с подпятниками, а также нижние и верхние поперечные распорки, жестко соединенные со стойками и расположенные перпендикулярно им. Однако такая подставка служит только для установки на ней ульев. Заявленное изобретение направлено на создание такой подставки, которая кроме установки на ней улья может быть использована для его взвешивания во время медосбора. Сущность изобретения заключается в следующем. Подставка для взвешивания улья во время медосбора содержит четыре вертикальные стойки с подпятниками и жестко соединенные со стойками поперечные распорки, причем каждая вертикальная стойка выполнена в виде отрезка металлической трубы, внутрь которой помещена пружина, поверх которой вставлен толкатель из трубы меньшего диаметра, в который сбоку перпендикулярно ввернут тонкий штифт с возможностью перемещения вдоль вертикальной прорези, выполненной в вертикальной стойке, а на кромках прорези нанесена разметка в виде шкалы с пометками, соответствующими массе улья, а сверху каждого толкателя смонтирована упорная головка с возможностью ее регулирования по высоте. На фиг. 1 схематически показана конструкция подставки для взвешивания улья во время медосбора на фиг. 2 - схема вертикальной стойки в сборе. Подставка для взвешивания улья во время медосбора содержит четыре вертикальные стойки 1 с подпятниками 2 и жестко соединенные со стойками нижние 3 и верхние 4 поперечные распорки. Каждая вертикальная стойка выполнена в виде отрезка металлической трубы, внутрь которой помещена пружина 5, поверх которой вставлен толкатель 6 из трубы меньшего диаметра, в который сбоку перпендикулярно ввернут тонкий штифт 7 с возможностью его перемещения вдоль вертикальной прорези 8, выполненной в вертикальной стойке 1, а на кромках прорези 8 нанесена разметка в виде шкалы 9 с пометками, соответствующими массе улья. Сверху каждого толкателя 6 смонтирована упорная головка 10 с возможностью ее регулирования по высоте. Подставка для взвешивания улья во время медосбора функционирует следующим образом. После сборки подставки производят ее тарировку, устанавливая на головку 10 каждой вертикальной стойки 1 гири массой, например, 16 и 20 кг. При этом отмечают на шкалах 9 положения штифтов 7. В промежутке между названными отметками шкалу 9 делят на равные участки, которые продолжают несколько выше и ниже этих отметок. В серийном производстве указанная тарировка легко осуществима на предприятииизготовителе. Предлагаемая подставка весьма полезна в условиях перевозки пчелиных ульев к местам медосбора. Ее можно закрепить на крышах ульев, установленных, например, на тележке для перевозки пчелиных ульев 3. Подставку вместе с ульем следует зафиксировать скрепом, пропущенным между распорками 3 подставки, стенками улья и рамой тележки. После прибытия к месту медосбора, например к полю с цветущей гречихой, подставки снимают и устанавливают на ровном участке таким образом, чтобы все подпятники 2 плотно соприкасались с поверхностью поля. Затем на подставку устанавливают улей, регулируют, при необходимости, положение головок 10, вворачивая их в гайки 11. Через толкатели 6 вес улья передается на пружины 5,которые сжимаются, а штифты 7 располагаются против делений шкал, отображающих массу улья. В связи с возможной неравномерностью распределения массы улья по его объему, для более точных измерений нужно суммировать показания на всех четырех шкалах подставки. Полученные данные записывают в пасечный журнал. Вертикальные стойки 1 подставки могут быть изготовлены из стальных труб с условным проходом 32 мм, их длину можно принять 400 мм. Толкатели 6 могут быть из труб с 2 17166 1 2013.06.30 условным проходом 25 мм, их длина может быть 250-300 мм. Распорки 3 и 4 могут быть из труб с условным проходом 15 мм, их длина определяется конструкцией улья. Подпятники 2 могут быть из стального листа толщиной 4-6 мм, их диаметр 80-100 мм. Плоская часть головки 10 может быть из такого же стального листа, диаметр 40-60 мм, по их центру вниз может быть приварен болт 1260, а в верхней части толкателя 6 может быть закреплена соответствующая диаметру трубы толкателя специальная гайка 11. Пружина 5 может быть изготовлена из стальной проволоки диаметром 3 мм. Наружный диаметр пружины 22 мм, рабочий ход 100 мм, полное число витков 36, высота пружины в свободном состоянии 250 мм. При монтаже пружина 5 в стойке 1 может быть поджата до 1200 мм. При рабочей нагрузке 3252, высота пружины уменьшится до 2100 мм. Длина проволоки для изготовления такой пружины составляет 2,5 м. Штифт 7 может быть из шпильки М 6, его вворачивают в соответствующее резьбовое отверстие толкателя 6 после установки пружины 5 в вертикальную стойку 1. Поэтому этот штифт предотвращает выпадение толкателя и пружины при опрокидывании подставки. Прорезь 8 может быть 8120 мм и изготавливается на фрезерном станке, а разметка в виде шкалы 9 может быть сделана белой масляной краской после окраски стойки 1 в черный цвет. В единичном производстве в качестве пружины 5 можно использовать пружину, которая применяется в сошниках сеялки типа СПУ-6, которая также имеет диаметр 22 мм и изготовлена из проволоки диаметром 3 мм. Разница в том, что эта пружина растяжения, а нам нужна пружина сжатия. Поэтому здесь следует отсчитать 36 витков и растянуть пружину до длины 250 мм. Внедрение подставки для взвешивания улья во время медосбора в производство позволит объективно оценивать величину медосбора каждым ульем пасеки. Источники информации 1. Некрашевич В.Ф., Кирьянов Ю.Н. Механизация пчеловодства. - Рязань, 2005. С. 122 (прототип). 2. Справочник конструктора сельскохозяйственных машин. Т. 1 / Под ред. М.И.Клецкина. - М. Машиностроение, 1967. - С. 326. 3.5924 , 2010. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
