Устройство для крепления светильника на натяжном потолке

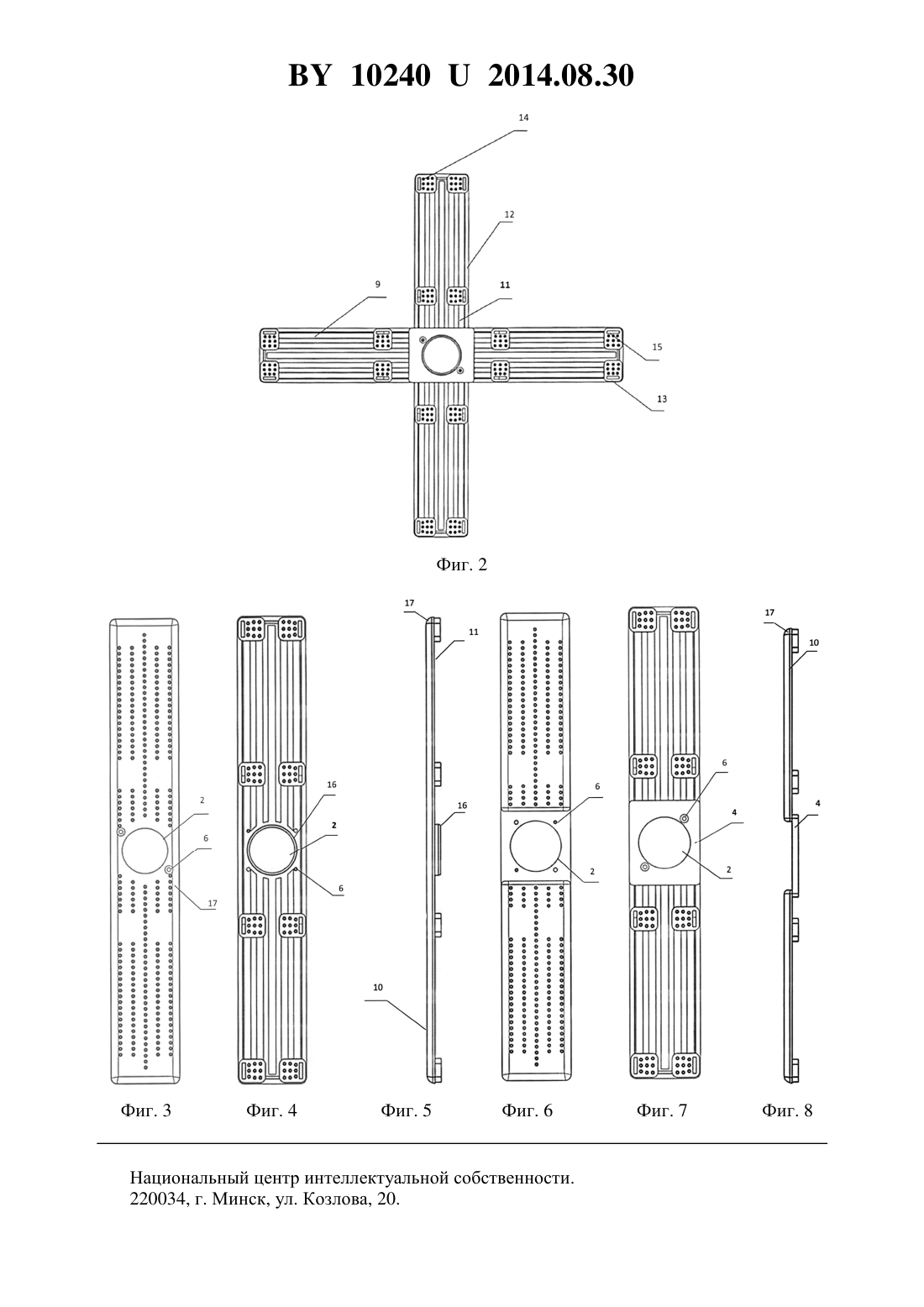

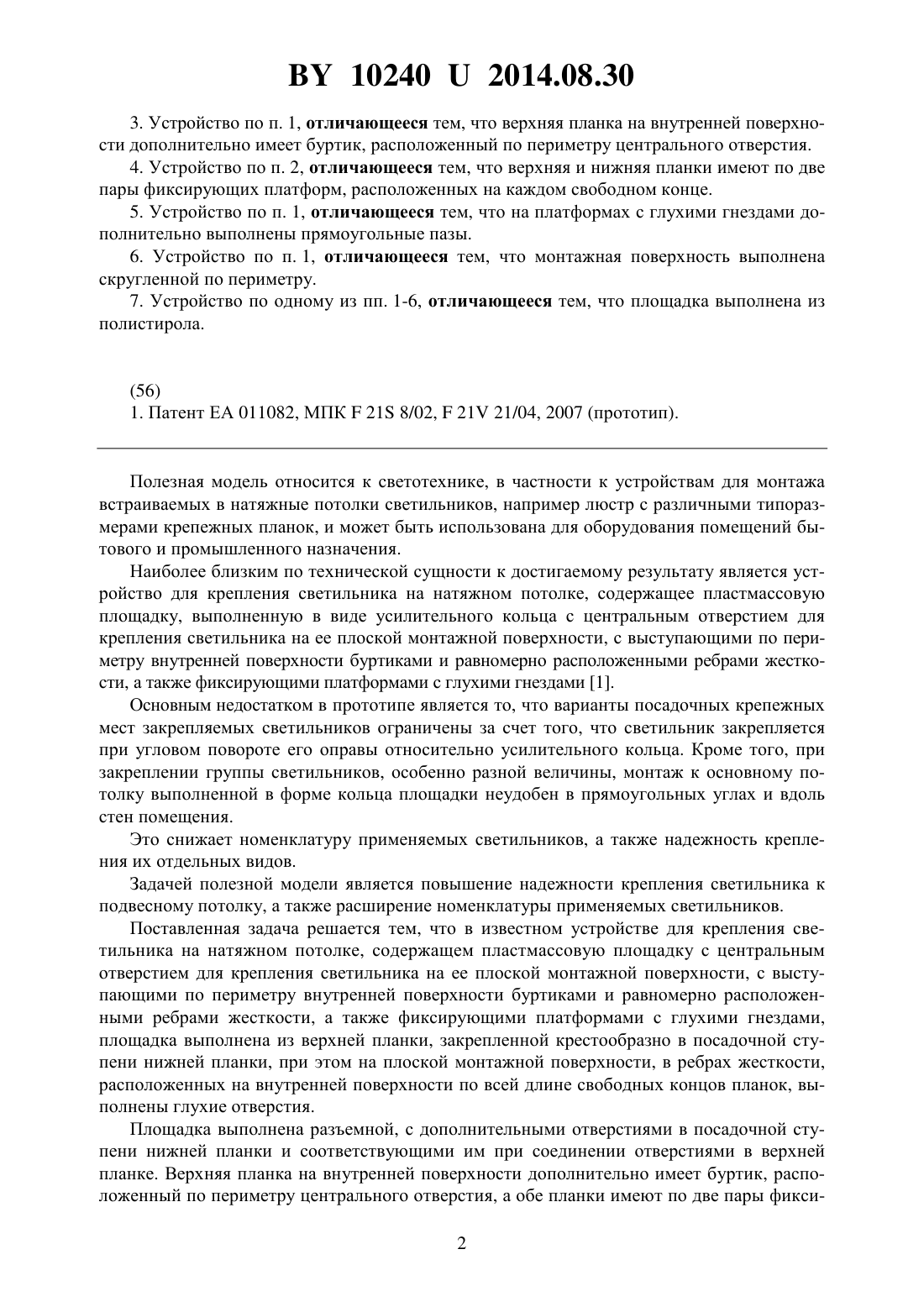

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СВЕТИЛЬНИКА НА НАТЯЖНОМ ПОТОЛКЕ(72) Авторы Мельник Дмитрий Анатольевич Романов Олег Викторович(57) 1. Устройство для крепления светильника на натяжном потолке, содержащее пластмассовую площадку с центральным отверстием для крепления светильника на ее плоской монтажной поверхности, с выступающими по периметру внутренней поверхности буртиками и равномерно расположенными ребрами жесткости, а также фиксирующими платформами с глухими гнездами, отличающееся тем, что площадка выполнена из верхней планки, закрепленной крестообразно в посадочной ступени нижней планки, при этом на плоской монтажной поверхности, в ребрах жесткости, расположенных на внутренней поверхности по всей длине свободных концов планок, выполнены глухие отверстия. 2. Устройство по п. 1, отличающееся тем, что площадка выполнена разъемной, с дополнительными отверстиями в посадочной ступени нижней планки и соответствующими им при соединении отверстиями в верхней планке. 102402014.08.30 3. Устройство по п. 1, отличающееся тем, что верхняя планка на внутренней поверхности дополнительно имеет буртик, расположенный по периметру центрального отверстия. 4. Устройство по п. 2, отличающееся тем, что верхняя и нижняя планки имеют по две пары фиксирующих платформ, расположенных на каждом свободном конце. 5. Устройство по п. 1, отличающееся тем, что на платформах с глухими гнездами дополнительно выполнены прямоугольные пазы. 6. Устройство по п. 1, отличающееся тем, что монтажная поверхность выполнена скругленной по периметру. 7. Устройство по одному из пп. 1-6, отличающееся тем, что площадка выполнена из полистирола. Полезная модель относится к светотехнике, в частности к устройствам для монтажа встраиваемых в натяжные потолки светильников, например люстр с различными типоразмерами крепежных планок, и может быть использована для оборудования помещений бытового и промышленного назначения. Наиболее близким по технической сущности к достигаемому результату является устройство для крепления светильника на натяжном потолке, содержащее пластмассовую площадку, выполненную в виде усилительного кольца с центральным отверстием для крепления светильника на ее плоской монтажной поверхности, с выступающими по периметру внутренней поверхности буртиками и равномерно расположенными ребрами жесткости, а также фиксирующими платформами с глухими гнездами 1. Основным недостатком в прототипе является то, что варианты посадочных крепежных мест закрепляемых светильников ограничены за счет того, что светильник закрепляется при угловом повороте его оправы относительно усилительного кольца. Кроме того, при закреплении группы светильников, особенно разной величины, монтаж к основному потолку выполненной в форме кольца площадки неудобен в прямоугольных углах и вдоль стен помещения. Это снижает номенклатуру применяемых светильников, а также надежность крепления их отдельных видов. Задачей полезной модели является повышение надежности крепления светильника к подвесному потолку, а также расширение номенклатуры применяемых светильников. Поставленная задача решается тем, что в известном устройстве для крепления светильника на натяжном потолке, содержащем пластмассовую площадку с центральным отверстием для крепления светильника на ее плоской монтажной поверхности, с выступающими по периметру внутренней поверхности буртиками и равномерно расположенными ребрами жесткости, а также фиксирующими платформами с глухими гнездами,площадка выполнена из верхней планки, закрепленной крестообразно в посадочной ступени нижней планки, при этом на плоской монтажной поверхности, в ребрах жесткости,расположенных на внутренней поверхности по всей длине свободных концов планок, выполнены глухие отверстия. Площадка выполнена разъемной, с дополнительными отверстиями в посадочной ступени нижней планки и соответствующими им при соединении отверстиями в верхней планке. Верхняя планка на внутренней поверхности дополнительно имеет буртик, расположенный по периметру центрального отверстия, а обе планки имеют по две пары фикси 2 102402014.08.30 рующих платформ, расположенных на каждом свободном конце, при этом на платформах с глухими гнездами дополнительно выполнены прямоугольные пазы. Монтажная поверхность выполнена скругленной по периметру. Площадка может быть выполнена из полистирола. То, что площадка выполнена из верхней планки, закрепленной крестообразно в посадочной ступени нижней планки, с возможностью сборки-разборки, расширяет ее функциональные возможности и позволяет использовать ее для крепления на одном натяжном потолке как больших светильников, например люстр, используя ее в собранном виде, так и мелких светильников, например спотов, при этом на одной планке можно закреплять их несколько штук. Кроме того, планки удобно использовать в проектах, предусматривающих установку светильников вдоль стен и в углах потолка. Выполнение пластмассовой площадки с выступающими буртиками и равномерно расположенными на свободных концах планок ребрами жесткости позволяет не только надежно укрепить внутреннюю поверхность планок равномерно расположенными ребрами жесткости, но посредством глухих отверстий, выполненных на монтажной поверхности по всей длине ребер, надежно зафиксировать светильники разных размеров как в собранном крестообразном виде площадки, так и на каждой планке в отдельности, тем самым расширить номенклатуру применяемых светильников. Наличие диаметрально выступающих над буртиками фиксирующих платформ с глухими отверстиями на каждом свободном конце планок позволяет упростить конструкцию устройства и технологию его изготовления, выполнять деталь методом литья из термопластичных материалов. А наличие на платформах с глухими гнездами прямоугольных пазов облегчает их закрепление в монтажной ленте на основном потолке. Такое конструктивное выполнение не только упрощает устройство для крепления точечного светильника и технологию его производства, но и значительно удешевляет процесс его изготовления и последующего монтажа в натяжном потолке. Полезная модель поясняется фигурами. На фиг. 1 представлена монтажная поверхность устройства для крепления светильника на натяжном потолке в сборе на фиг. 2 представлена внутренняя поверхность устройства для крепления светильника на натяжном потолке в сборе на фиг. 3 представлена монтажная поверхность верхней планки на фиг. 4 представлена внутренняя поверхность верхней планки на фиг. 5 - вид сбоку верхней планки на фиг. 6 представлена монтажная поверхность нижней планки на фиг. 7 представлена внутренняя поверхность нижней планки на фиг. 8 - вид сбоку нижней планки. Устройство для крепления светильника на натяжном потолке содержит пластмассовую площадку 1 крестовины с центральным отверстием 2, состоящую из верхней планки 3, закрепленной крестообразно в посадочной ступени 4 нижней планки 5 (фиг. 1). Площадка 1 крестовины выполнена разъемной, с дополнительными отверстиями 6 в посадочной ступени 4 нижней планки 5 и соответствующими им при соединении ответными отверстиями в верхней планке 3, предназначенными для дополнительного закрепления верхней 3 и нижней 5 планок между собой посредством крепежных элементов. На монтажной поверхности 7 выполнены глухие отверстия 8, в ребрах жесткости 9,равномерно расположенных с обратной стороны, по всей длине свободных концов 10 планок 3, 5 на их внутренней поверхности 11. Ребра жесткости 9 имеют одинаковую высоту с буртиками 12, расположенными по периметру планок 3, 5. (фиг. 2). 102402014.08.30 Верхняя 3 (фиг. 3-5) и нижняя 5 (фиг. 6-8) планки имеют по две пары фиксирующих платформ 13, расположенных на каждом их свободном конце 10. На фиксирующих платформах 13 выполнены глухие гнезда 14 и прямоугольные пазы 15, предназначенные для монтажа крепежных элементов, например саморезов и монтажной ленты (не показано), к основному потолку. Верхняя планка 3 на внутренней поверхности 11 дополнительно имеет буртик 16, расположенный по периметру центрального отверстия 2. Монтажная поверхность 7 выполнена скругленной, с фаской 17 по периметру. Площадка 1 крестовины может быть выполнена из полистирола. Устройство служит для крепления светильников при монтаже натяжных потолков и крепится следующим образом. Крепление площадки 1 крестовины к основному потолку осуществляется по классической схеме на четыре точки опоры в виде фиксирующих платформ 13, по две пары на каждом свободном конце 10 планок 3, 4. При сборке площадки 1 крестовины в крест и при использовании одной из планок 3, 5 закрепляется каждый свободный конец 10, при этом предварительно верхняя планка 3 с натягом защелкивается посредством буртика 16 в посадочной ступени 4 нижней планки 5, совмещаются планки 3, 5 дополнительными отверстиями 6 и закрепляются крепежными элементами. Для крепления люстры на монтажной поверхности 7 площадки 1 крестовины или каждой планке 3, 5 в отдельности в ребрах жесткости 9, расположенных на их внутренней поверхности 11 по всей их длине, выполнены глухие отверстия 8 под саморезы. Шаг в 5 мм, с которым нанесены эти отверстия, позволяет без труда совместить их с присоединительными элементами люстр большинства производителей. Кроме того, наличие плоской монтажной поверхности 7 позволяет, в случае необходимости, произвести дополнительное закрепление светильника непосредственно к этой монтажной поверхности 7. Светильник жестко закрепляется посредством металлической перфорированной монтажной ленты на основном потолке при помощи крепежных элементов. Металлическая перфорированная лента выгибается в виде хомута округлой или многоугольной формы относительно оправы светильника (не показано). Площадка 1 крестовины или планки 3, 5 крепятся монтажной поверхностью 7 к полотну натяжного потолка в намеченном вырезе или без выреза. Концы перфорированной металлической ленты совмещают с фиксирующими платформами 13 и жестко закрепляют крепежными элементами в глухих гнездах 14 и прямоугольных пазах 15. Выполнение монтажной поверхности 7 площадки 1 крестовины скругленной, с фаской 17 по периметру относительно внутренней поверхности 11, позволяет производить монтаж светильников без повреждения полотна натяжного потолка. Предложенное устройство позволяет выполнять площадку из пластмассы, в предпочтительном варианте исполнения из полистирола методом литья, что удешевляет стоимость изделия в целом, упрощает технологию производства и последующий монтаж светильников в натяжном потолке. Жесткое крепление обеспечивает надежность конструкции, а выступающие фиксирующие платформы - ее безопасность. Выполнение на плоской монтажной поверхности площадки в ребрах жесткости, расположенных на его внутренней поверхности глухих отверстий по всей их длине с шагом 5 мм,обеспечивает расширение номенклатуры и надежность крепления светильников. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
