Способ подготовки семенного ложа и устройство для его осуществления

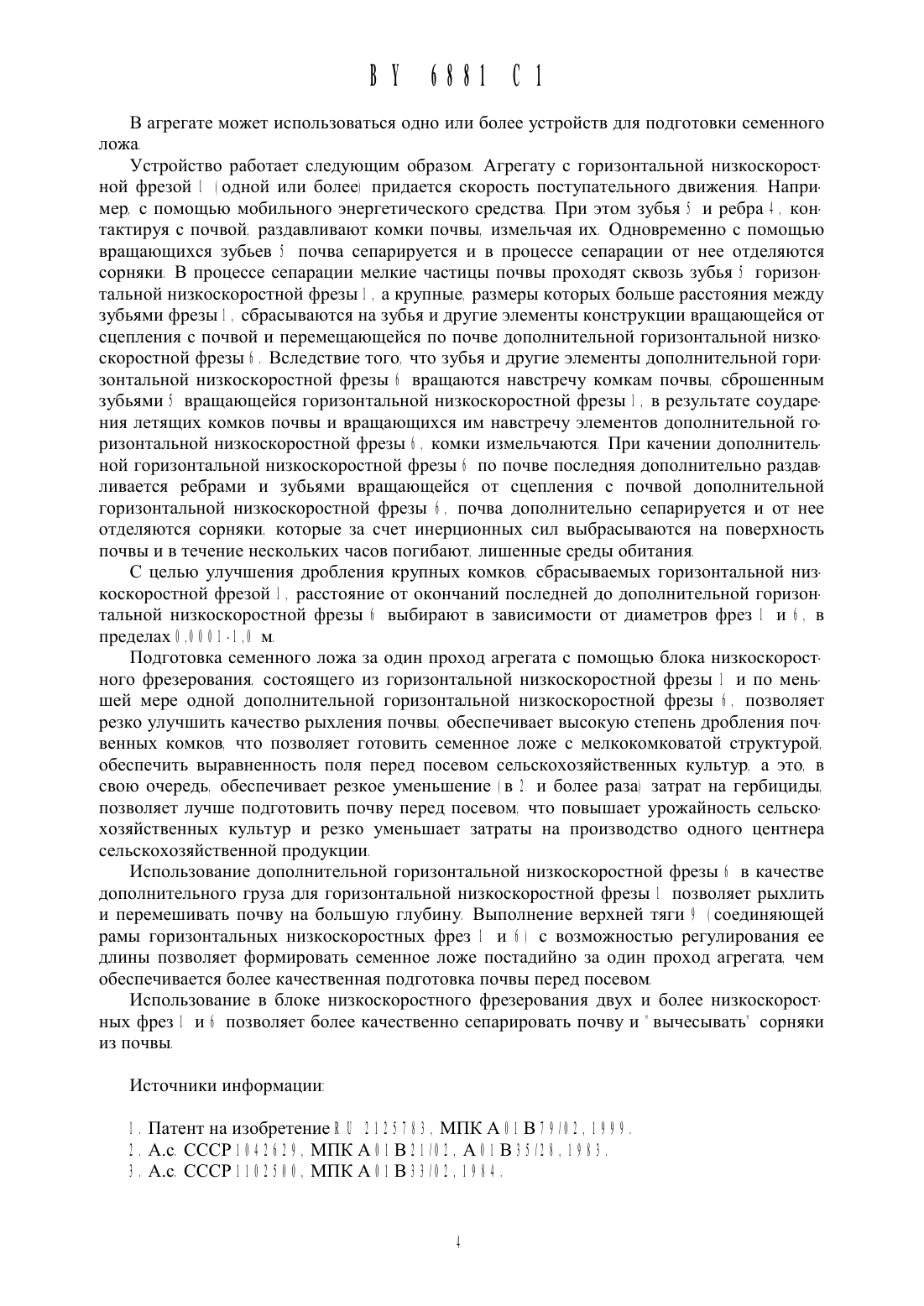

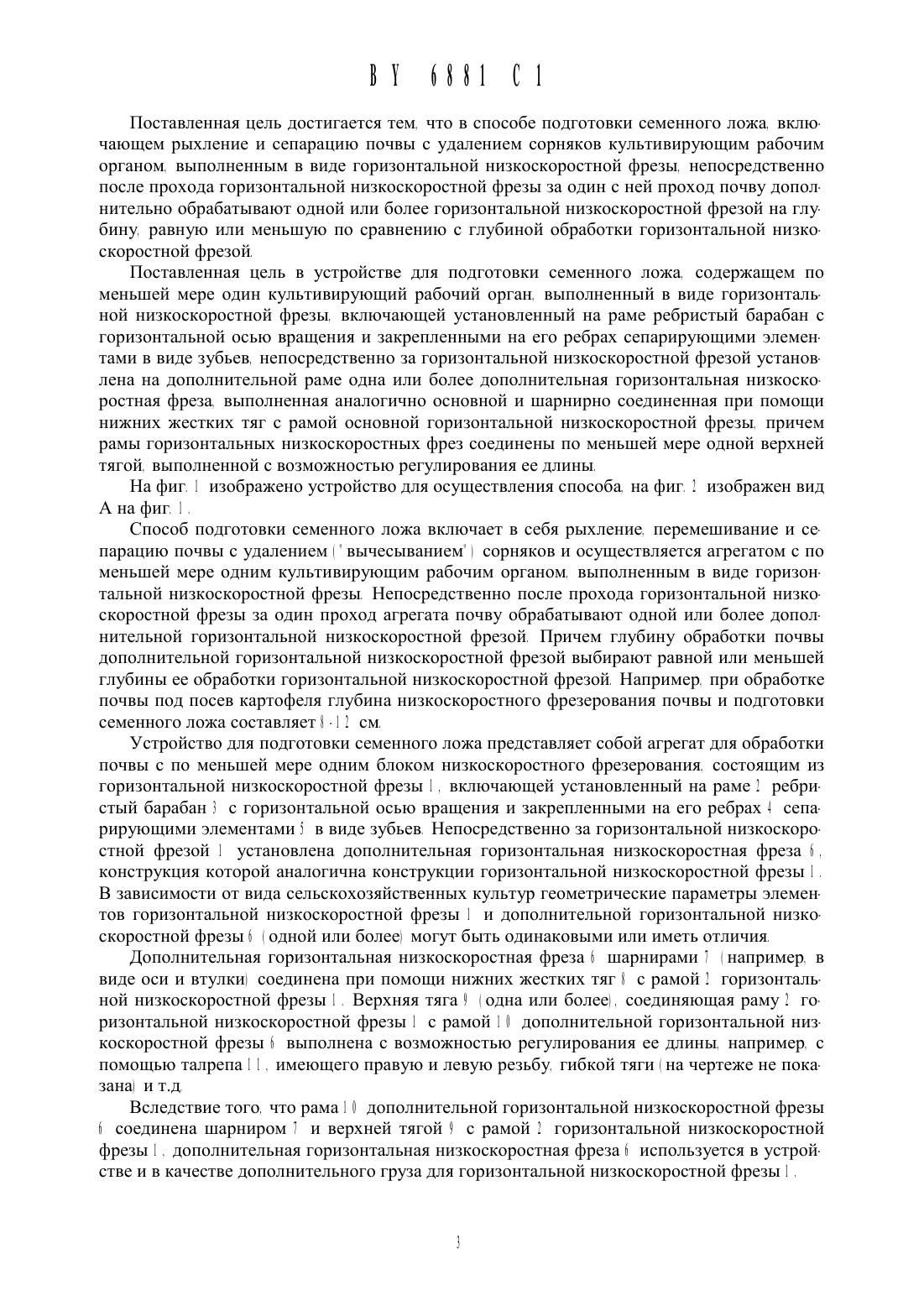

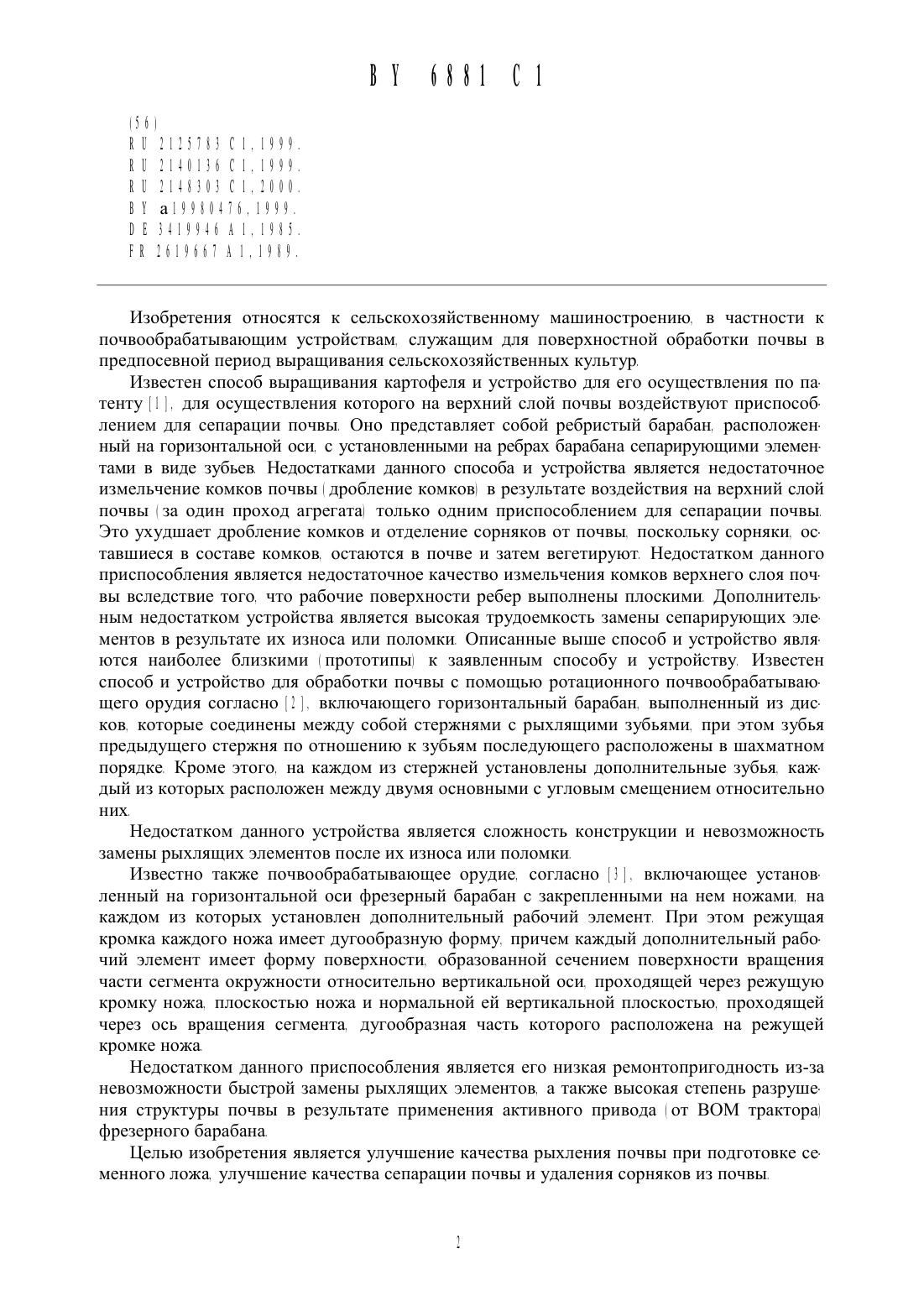

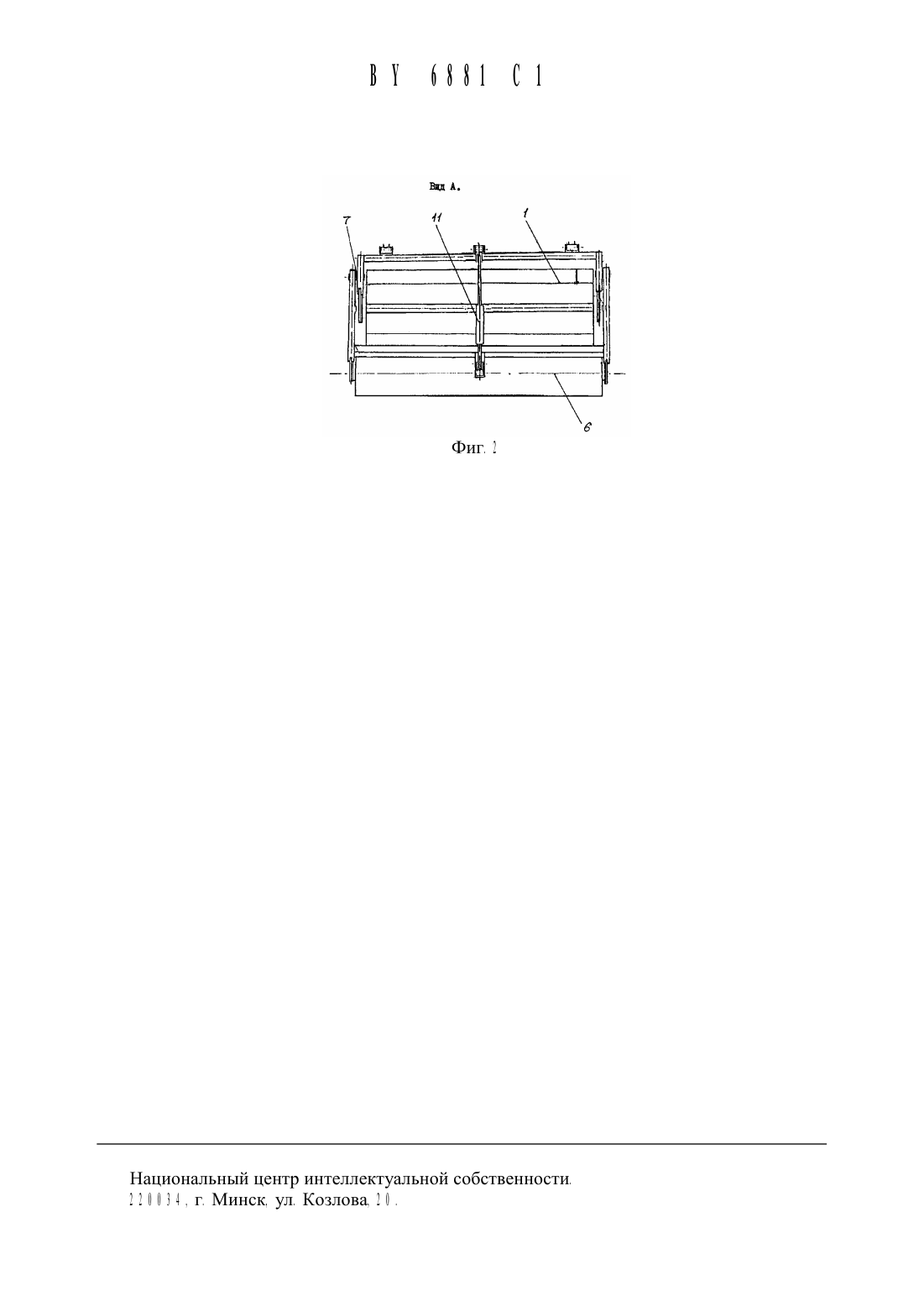

ОПИСАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ Н 9 д ИЗОБРЕТЕНИЯ К ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИСПОСОБ ПОДГОТОВКИ СЕМЕННОГО ЛОЖА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ00 0) Заявитель Клименко Владимир Иванович 0 В 0000 2 0 Автор Клименко Владимир Иванович В 0 007 3 0 Патентообладатель Клименко Владимир Иванович 00 0 00 . Способ подготовки семенного ложа включающий рыхление и сепарацию почвы с удалением сорняков культивирующим рабочим органом. выполненным в виде горизонтальной низкоскоростной фрезы. отличающийся тем. что непосредственно после прохода горизонтальной низкоскоростной фрезы за один с ней проход почву дополнительно обрабатывают одной или более горизонтальной низкоскоростной фрезой на глубину. равную или меньшую по сравнению с глубиной обработки горизонтальной низкоскоростной фрезой2. Устройство для подготовки семенного ложа содержащее по меньщей мере один культивирующий рабочий орган. выполненный в виде горизонтальной низкоскоростной фрезы. включающей установленный на раме ребристый барабан с горизонтальной осью вращения и закрепленными на его ребрах сепарирующими элементами в виде зубьев. отличающееся тем. что непосредственно за горизонтальной низкоскоростной фрезой установлена на дополнительной раме одна или более дополнительная горизонтальная низкоскоростная фреза. выполненная аналогично основной и щарнирно соединенная при помощи нижних жестких тяг с рамой основной горизонтальной низкоскоростной фрезы. причем рамы горизонтальных низкоскоростных фрез соединены по меньщей мере одной верхней тягой. выполненной с возможностью регулирования ее длиныИзобретения относятся К сельскохозяйственному машиностроению. в частности К почвообрабать 1 вающим устройствам. служащим для поверхностной обработки почвы в предпосевной период выращивания сельскохозяйственных культурИзвестен способ выращивания картофеля и устройство для его осуществления по патенту 1 1. для осуществления которого на верхний слой почвы воздействуют приспособлением для сепарации почвы. Оно представляет собой ребристый барабан. расположенный на горизонтальной оси. с установленными на ребрах барабана сепарирующими элементами в виде зубьев. Недостатками данного способа и устройства является недостаточное измельчение комков почвы дробление комков) в результате воздействия на верхний слой почвы за один проход агрегата) только одним приспособлением для сепарации почвы. Это ухудшает дробление комков и отделение сорняков от почвы. поскольку сорняки. оставшиеся в составе комков. остаются в почве и затем вегетируют Недостатком данного приспособления является недостаточное качество измельчения комков верхнего слоя почвы вследствие того. что рабочие поверхности ребер выполнены плоскими Дополнительным недостатком устройства является высокая трудоемкость замены сепарирующих элементов в результате их износа или поломки. Описанные выше способ и устройство являются наиболее близкими прототипы к заявленным способу и устройству Известен способ и устройство для обработки почвы с помощью ротационного почвообрабатывающего орудия согласно 1. включающего горизонтальный барабан. выполненный из дисков. которые соединены между собой стержнями с рыхлящими зубьями. при этом зубья предыдущего стержня по отношению к зубьям последующего расположены в шахматном порядке Кроме этого. на каждом из стержней установлены дополнительные зубья. каждый из которых расположен между двумя основными с угловым смещением относительно нихНедостатком данного устройства является сложность конструкции и невозможность замены рыхлящих элементов после их износа или поломки.Известно также почвообрабатывающее орудие. согласно Э 1. включающее установленный на горизонтальной оси фрезерный барабан с закрепленными на нем ножами. на каждом из которых установлен дополнительный рабочий элемент При этом режущая кромка каждого ножа имеет дугообразную форму. причем каждый дополнительный рабочий элемент имеет форму поверхности. образованной сечением поверхности вращения части сегмента окружности относительно вертикальной оси. проходящей через режущую кромку ножа. плоскостью ножа и нормальной ей вертикальной плоскостью. проходящей через ось вращения сегмента. дугообразная часть которого расположена на режущей кромке ножа.Недостатком данного приспособления является его низкая ремонтопригодность из-за невозможности быстрой замены рыхлящих элементов. а также высокая степень разрушения структуры почвы в результате применения активного привода от ВОМ трактора) фрезерного барабанаЦелью изобретения является улучшение качества рыхления почвы при подготовке семенного ложа. улучшение качества сепарации почвы и удаления сорняков из почвыПоставленная Цель Достигается тем. что в способе подготовки семенного ложа. включающем рь 1 хление И сепарацию почвы с удалением сорняков культивирующим рабочим органом. выполненным в виде горизонтальной низкоскоростной фрезы. непосредственно после прохода горизонтальной низкоскоростной фрезы за один с ней проход почву дополнительно обрабатывают одной или более горизонтальной низкоскоростной фрезой на глубину. равную или меньшую по сравнению с глубиной обработки горизонтальной низкоскоростной фрезойПоставленная Цель в устройстве для подготовки семенного ложа. содержащем по меньшей мере один культивирующий рабочий орган. выполненный в виде горизонтальной низкоскоростной фрезы. включающей установленный на раме ребристый барабан с горизонтальной осью вращения и закрепленными на его ребрах сепарирующими элементами в виде зубьев. непосредственно за горизонтальной низкоскоростной фрезой установлена на дополнительной раме одна или более дополнительная горизонтальная низкоскоростная фреза. выполненная аналогично основной и шарнирно соединенная при помощи нижних жестких тяг с рамой основной горизонтальной низкоскоростной фрезы. причем рамы горизонтальных низкоскоростных фрез соединены по меньшей мере одной верхней тягой. выполненной с возможностью регулирования ее длины.На фиг 1 изображено устройство для осуществления способа. на фиг. 2 изображен вид А на фиг 1 .Способ подготовки семенного ложа включает в себя рыхление. перемешивание и сепарацию почвы с удалением вычесыванием ) сорняков и осуществляется агрегатом с по меньшей мере одним культивирующим рабочим органом. выполненным в виде горизонтальной низкоскоростной фрезы Непосредственно после прохода горизонтальной низкоскоростной фрезы за один проход агрегата почву обрабатывают одной или более дополнительной горизонтальной низкоскоростной фрезой. Причем глубину обработки почвы дополнительной горизонтальной низкоскоростной фрезой выбирают равной или меньшей глубины ее обработки горизонтальной низкоскоростной фрезой Например. при обработке почвы под посев картофеля глубина низкоскоростного фрезерования почвы и подготовки семенного ложа составляет 8 -1 2 см.Устройство для подготовки семенного ложа представляет собой агрегат для обработки почвы с по меньшей мере одним блоком низкоскоростного фрезерования. состоящим из горизонтальной низкоскоростной фрезы 1 . включающей установленный на раме 2 ребристый барабан 3 с горизонтальной осью вращения и закрепленными на его ребрах 4 сепарирующими элементами 5 в виде зубьев. Непосредственно за горизонтальной низкоскоростной фрезой 1 установлена дополнительная горизонтальная низкоскоростная фреза 6. конструкция которой аналогична конструкции горизонтальной низкоскоростной фрезы 1 . В зависимости от вида сельскохозяйственных культур геометрические параметры элементов горизонтальной низкоскоростной фрезы 1 и дополнительной горизонтальной низкоскоростной фрезы 6 одной или более) могут быть одинаковыми или иметь отличия.Дополнительная горизонтальная низкоскоростная фреза 6 шарнирами 7 например в виде оси и втулки) соединена при помощи нижних жестких тяг 8 с рамой 2 горизонтальной низкоскоростной фрезы 1 . Верхняя тяга 9 одна или более). соединяющая раму 2 горизонтальной низкоскоростной фрезы 1 с рамой 1 0 дополнительной горизонтальной низкоскоростной фрезы 6 выполнена с возможностью регулирования ее длины. например. с помощью талрепа 1 1 . имеющего правую и левую резьбу. гибкой тяги на чертеже не показана) и т.дВследствие того. что рама 1 0 дополнительной горизонтальной низкоскоростной фрезы 6 соединена шарниром 7 и верхней тягой 9 с рамой 2 горизонтальной низкоскоростной фрезы 1 . дополнительная горизонтальная низкоскоростная фрезаб используется в устройстве и в качестве дополнительного груза для горизонтальной низкоскоростной фрезы 1 .В агрегате может использоваться одно или более устройств для подготовки семенного ложа.Устройство работает следующим образом Агрегату с горизонтальной низкоскоростной фрезой 1 одной или более) придается скорость поступательного движения Например. с помощью мобильного энергетического средства. При этом зубья 5 и ребра 4 . контактируя с почвой. раздавливают комки почвы. измельчая их Одновременно с помощью вращающихся зубьев 5 почва сепарируется и в процессе сепарации от нее отделяются сорняки В процессе сепарации мелкие частицы почвы проходят сквозь зубья 5 горизонтальной низкоскоростной фрезы 1 . а крупные. размеры которых больще расстояния между зубьями фрезы 1 . сбрасываются на зубья и другие элементы конструкции вращающейся от сцепления с почвой и перемещающейся по почве дополнительной горизонтальной низкоскоростной фрезы 6 . Вследствие того. что зубья и другие элементы дополнительной горизонтальной низкоскоростной фрезы 6 вращаются навстречу комкам почвы. сброщенным зубьями 5 вращающейся горизонтальной низкоскоростной фрезы 1 . в результате соударения летящих комков почвы и вращающихся им навстречу элементов дополнительной горизонтальной низкоскоростной фрезы 6 . комки измельчаются. При качении дополнительной горизонтальной низкоскоростной фрезы 6 по почве последняя дополнительно раздавливается ребрами и зубьями вращающейся от сцепления с почвой дополнительной горизонтальной низкоскоростной фрезы 6. почва дополнительно сепарируется и от нее отделяются сорняки. которые за счет инерционных сил выбрасываются на поверхность почвы и в течение нескольких часов погибают. лищенные среды обитанияС целью улучщения дробления крупных комков. сбрасываемых горизонтальной низкоскоростной фрезой 1 . расстояние от окончаний последней до дополнительной горизонтальной низкоскоростной фрезы 6 выбирают в зависимости от диаметров фрез 1 и 6 . в пределах 0.000 1-1 .0 мПодготовка семенного ложа за один проход агрегата с помощью блока низкоскоростного фрезерования. состоящего из горизонтальной низкоскоростной фрезы 1 и по меньщей мере одной дополнительной горизонтальной низкоскоростной фрезы 6. позволяет резко улучщить качество рыхления почвы. обеспечивает высокую степень дробления почвенных комков. что позволяет готовить семенное ложе с мелкокомковатой структурой. обеспечить выравненность поля перед посевом сельскохозяйственных культур. а это. в свою очередь. обеспечивает резкое уменьшение в 2 и более раза) затрат на гербициды. позволяет лучще подготовить почву перед посевом. что повыщает урожайность сельскохозяйственных культур и резко уменьщает затраты на производство одного центнера сельскохозяйственной продукцииИспользование дополнительной горизонтальной низкоскоростной фрезы 6 в качестве дополнительного груза для горизонтальной низкоскоростной фрезы 1 позволяет рыхлить и перемещивать почву на больщую глубину Выполнение верхней тяги 9 соединяющей рамы горизонтальных низкоскоростных фрез 1 и 6 ) с возможностью регулирования ее длины позволяет формировать семенное ложе постадийно за один проход агрегата. чем обеспечивается более качественная подготовка почвы перед посевом.Использование в блоке низкоскоростного фрезерования двух и более низкоскоростных фрез 1 и 6 позволяет более качественно сепарировать почву и вычесывать сорняки из почвы.. Патент на изобретениеК Е 2 1
