Элемент стеллажа (варианты)

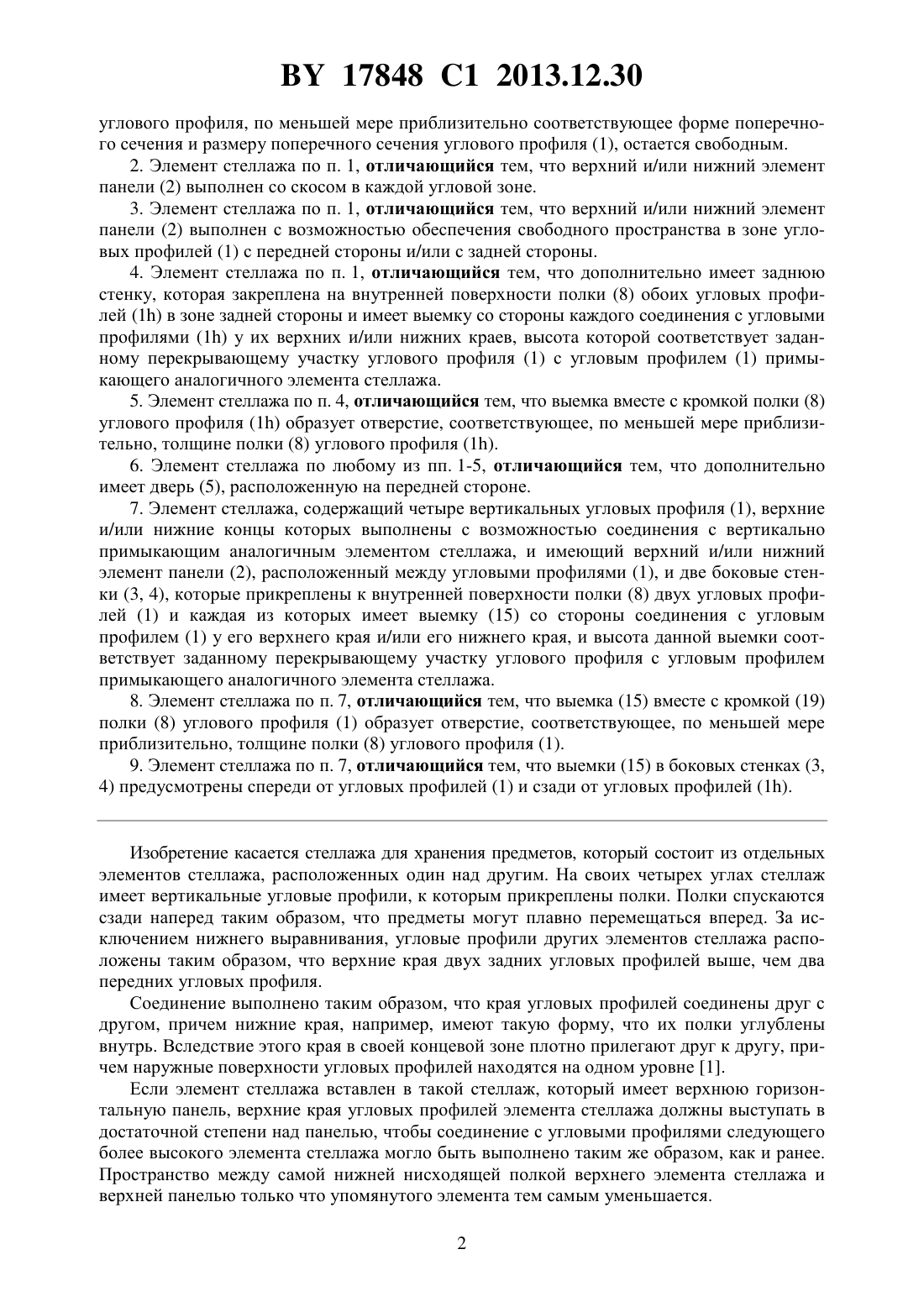

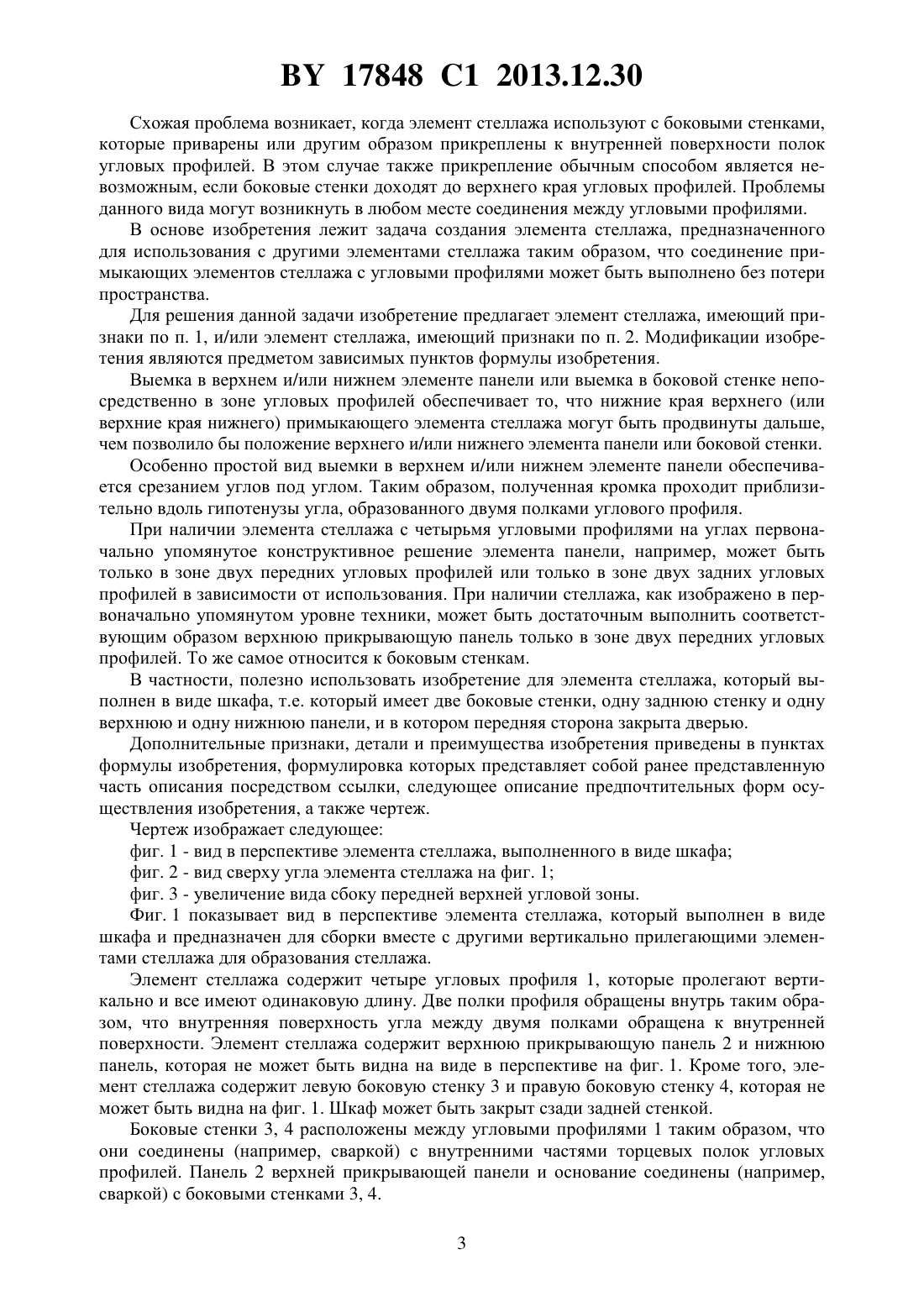

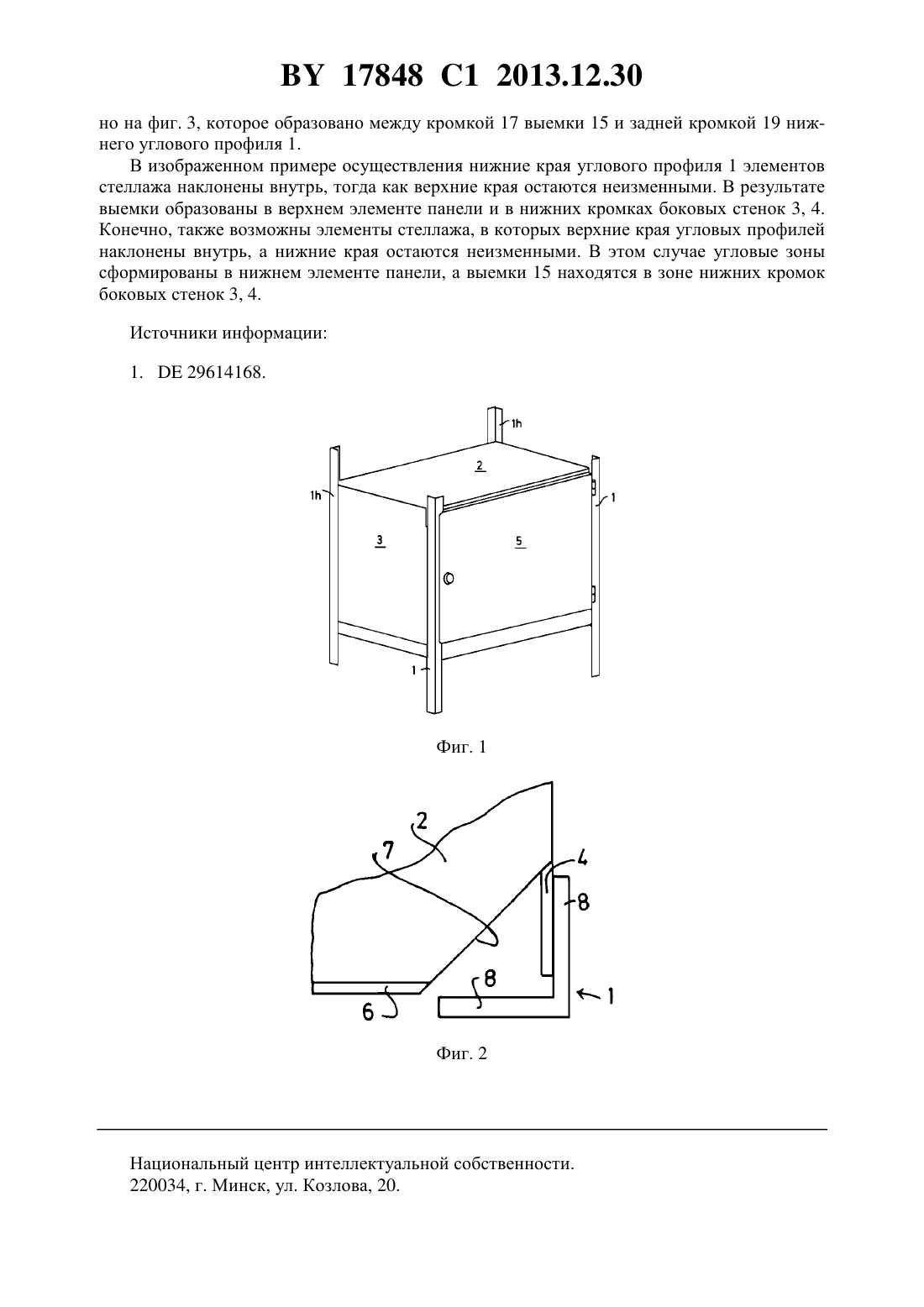

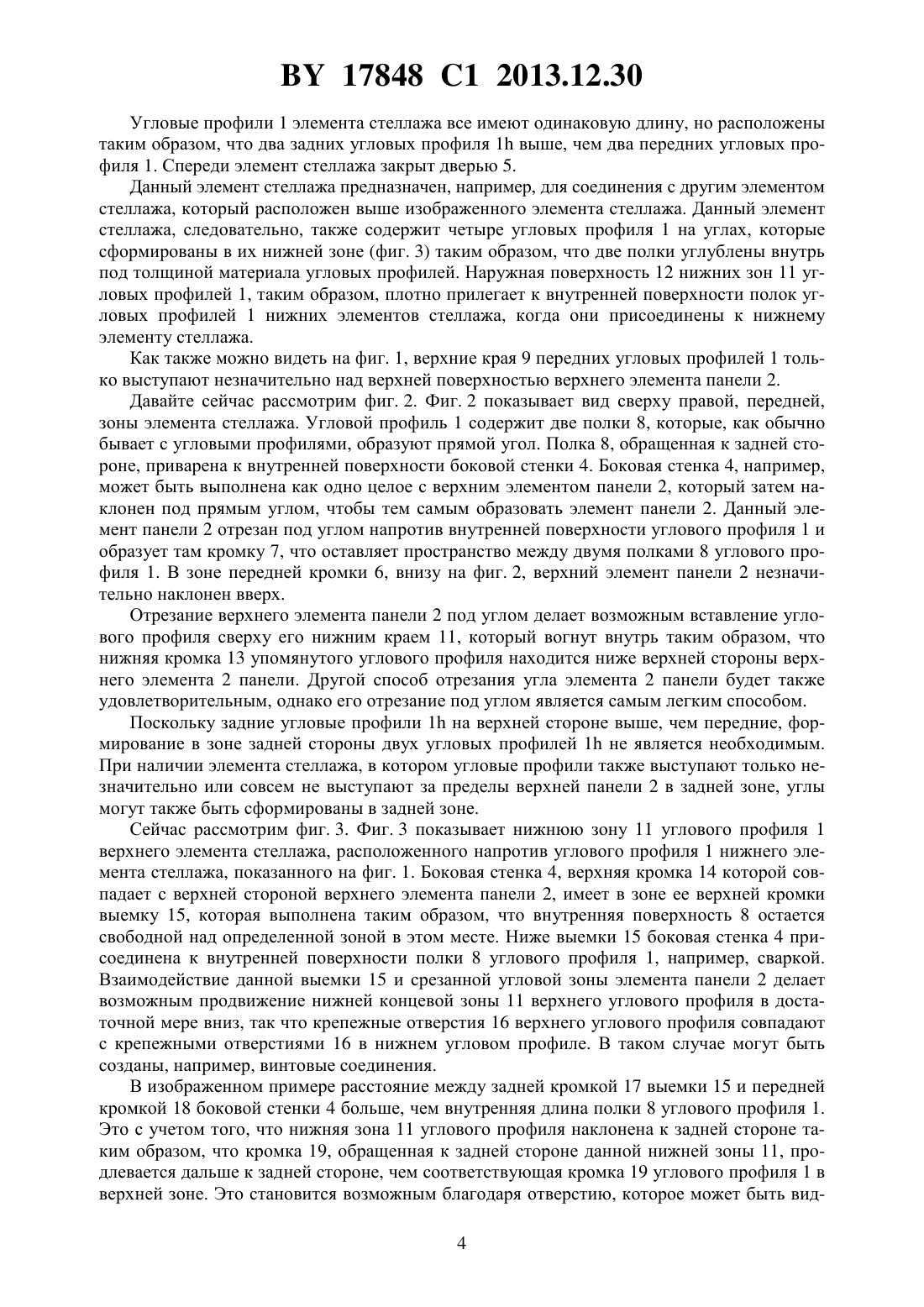

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Вюрт Интернациональ АГ(73) Патентообладатель Вюрт Интернациональ АГ(57) 1. Элемент стеллажа, содержащий четыре вертикальных угловых профиля (1), верхние и/или нижние концы которых выполнены с возможностью соединения с вертикально примыкающим элементом стеллажа, и имеющий верхний и/или нижний элемент панели (2),расположенный между угловыми профилями (1), и две боковые стенки (3, 4), которые прикреплены к внутренней поверхности полки (8) двух угловых профилей (1), и при этом указанный верхний и/или нижний элемент панели (2) выполнен в зоне каждого угла, обращенного к угловому профилю (1), таким образом, что пространство между полками (8) 17848 1 2013.12.30 углового профиля, по меньшей мере приблизительно соответствующее форме поперечного сечения и размеру поперечного сечения углового профиля (1), остается свободным. 2. Элемент стеллажа по п. 1, отличающийся тем, что верхний и/или нижний элемент панели (2) выполнен со скосом в каждой угловой зоне. 3. Элемент стеллажа по п. 1, отличающийся тем, что верхний и/или нижний элемент панели (2) выполнен с возможностью обеспечения свободного пространства в зоне угловых профилей (1) с передней стороны и/или с задней стороны. 4. Элемент стеллажа по п. 1, отличающийся тем, что дополнительно имеет заднюю стенку, которая закреплена на внутренней поверхности полки (8) обоих угловых профилей (1) в зоне задней стороны и имеет выемку со стороны каждого соединения с угловыми профилями (1) у их верхних и/или нижних краев, высота которой соответствует заданному перекрывающему участку углового профиля (1) с угловым профилем (1) примыкающего аналогичного элемента стеллажа. 5. Элемент стеллажа по п. 4, отличающийся тем, что выемка вместе с кромкой полки (8) углового профиля (1) образует отверстие, соответствующее, по меньшей мере приблизительно, толщине полки (8) углового профиля (1). 6. Элемент стеллажа по любому из пп. 1-5, отличающийся тем, что дополнительно имеет дверь (5), расположенную на передней стороне. 7. Элемент стеллажа, содержащий четыре вертикальных угловых профиля (1), верхние и/или нижние концы которых выполнены с возможностью соединения с вертикально примыкающим аналогичным элементом стеллажа, и имеющий верхний и/или нижний элемент панели (2), расположенный между угловыми профилями (1), и две боковые стенки (3, 4), которые прикреплены к внутренней поверхности полки (8) двух угловых профилей (1) и каждая из которых имеет выемку (15) со стороны соединения с угловым профилем (1) у его верхнего края и/или его нижнего края, и высота данной выемки соответствует заданному перекрывающему участку углового профиля с угловым профилем примыкающего аналогичного элемента стеллажа. 8. Элемент стеллажа по п. 7, отличающийся тем, что выемка (15) вместе с кромкой (19) полки (8) углового профиля (1) образует отверстие, соответствующее, по меньшей мере приблизительно, толщине полки (8) углового профиля (1). 9. Элемент стеллажа по п. 7, отличающийся тем, что выемки (15) в боковых стенках (3,4) предусмотрены спереди от угловых профилей (1) и сзади от угловых профилей (1). Изобретение касается стеллажа для хранения предметов, который состоит из отдельных элементов стеллажа, расположенных один над другим. На своих четырех углах стеллаж имеет вертикальные угловые профили, к которым прикреплены полки. Полки спускаются сзади наперед таким образом, что предметы могут плавно перемещаться вперед. За исключением нижнего выравнивания, угловые профили других элементов стеллажа расположены таким образом, что верхние края двух задних угловых профилей выше, чем два передних угловых профиля. Соединение выполнено таким образом, что края угловых профилей соединены друг с другом, причем нижние края, например, имеют такую форму, что их полки углублены внутрь. Вследствие этого края в своей концевой зоне плотно прилегают друг к другу, причем наружные поверхности угловых профилей находятся на одном уровне 1. Если элемент стеллажа вставлен в такой стеллаж, который имеет верхнюю горизонтальную панель, верхние края угловых профилей элемента стеллажа должны выступать в достаточной степени над панелью, чтобы соединение с угловыми профилями следующего более высокого элемента стеллажа могло быть выполнено таким же образом, как и ранее. Пространство между самой нижней нисходящей полкой верхнего элемента стеллажа и верхней панелью только что упомянутого элемента тем самым уменьшается. 2 17848 1 2013.12.30 Схожая проблема возникает, когда элемент стеллажа используют с боковыми стенками,которые приварены или другим образом прикреплены к внутренней поверхности полок угловых профилей. В этом случае также прикрепление обычным способом является невозможным, если боковые стенки доходят до верхнего края угловых профилей. Проблемы данного вида могут возникнуть в любом месте соединения между угловыми профилями. В основе изобретения лежит задача создания элемента стеллажа, предназначенного для использования с другими элементами стеллажа таким образом, что соединение примыкающих элементов стеллажа с угловыми профилями может быть выполнено без потери пространства. Для решения данной задачи изобретение предлагает элемент стеллажа, имеющий признаки по п. 1, и/или элемент стеллажа, имеющий признаки по п. 2. Модификации изобретения являются предметом зависимых пунктов формулы изобретения. Выемка в верхнем и/или нижнем элементе панели или выемка в боковой стенке непосредственно в зоне угловых профилей обеспечивает то, что нижние края верхнего (или верхние края нижнего) примыкающего элемента стеллажа могут быть продвинуты дальше,чем позволило бы положение верхнего и/или нижнего элемента панели или боковой стенки. Особенно простой вид выемки в верхнем и/или нижнем элементе панели обеспечивается срезанием углов под углом. Таким образом, полученная кромка проходит приблизительно вдоль гипотенузы угла, образованного двумя полками углового профиля. При наличии элемента стеллажа с четырьмя угловыми профилями на углах первоначально упомянутое конструктивное решение элемента панели, например, может быть только в зоне двух передних угловых профилей или только в зоне двух задних угловых профилей в зависимости от использования. При наличии стеллажа, как изображено в первоначально упомянутом уровне техники, может быть достаточным выполнить соответствующим образом верхнюю прикрывающую панель только в зоне двух передних угловых профилей. То же самое относится к боковым стенкам. В частности, полезно использовать изобретение для элемента стеллажа, который выполнен в виде шкафа, т.е. который имеет две боковые стенки, одну заднюю стенку и одну верхнюю и одну нижнюю панели, и в котором передняя сторона закрыта дверью. Дополнительные признаки, детали и преимущества изобретения приведены в пунктах формулы изобретения, формулировка которых представляет собой ранее представленную часть описания посредством ссылки, следующее описание предпочтительных форм осуществления изобретения, а также чертеж. Чертеж изображает следующее фиг. 1 - вид в перспективе элемента стеллажа, выполненного в виде шкафа фиг. 2 - вид сверху угла элемента стеллажа на фиг. 1 фиг. 3 - увеличение вида сбоку передней верхней угловой зоны. Фиг. 1 показывает вид в перспективе элемента стеллажа, который выполнен в виде шкафа и предназначен для сборки вместе с другими вертикально прилегающими элементами стеллажа для образования стеллажа. Элемент стеллажа содержит четыре угловых профиля 1, которые пролегают вертикально и все имеют одинаковую длину. Две полки профиля обращены внутрь таким образом, что внутренняя поверхность угла между двумя полками обращена к внутренней поверхности. Элемент стеллажа содержит верхнюю прикрывающую панель 2 и нижнюю панель, которая не может быть видна на виде в перспективе на фиг. 1. Кроме того, элемент стеллажа содержит левую боковую стенку 3 и правую боковую стенку 4, которая не может быть видна на фиг. 1. Шкаф может быть закрыт сзади задней стенкой. Боковые стенки 3, 4 расположены между угловыми профилями 1 таким образом, что они соединены (например, сваркой) с внутренними частями торцевых полок угловых профилей. Панель 2 верхней прикрывающей панели и основание соединены (например,сваркой) с боковыми стенками 3, 4. 3 17848 1 2013.12.30 Угловые профили 1 элемента стеллажа все имеют одинаковую длину, но расположены таким образом, что два задних угловых профиля 1 выше, чем два передних угловых профиля 1. Спереди элемент стеллажа закрыт дверью 5. Данный элемент стеллажа предназначен, например, для соединения с другим элементом стеллажа, который расположен выше изображенного элемента стеллажа. Данный элемент стеллажа, следовательно, также содержит четыре угловых профиля 1 на углах, которые сформированы в их нижней зоне (фиг. 3) таким образом, что две полки углублены внутрь под толщиной материала угловых профилей. Наружная поверхность 12 нижних зон 11 угловых профилей 1, таким образом, плотно прилегает к внутренней поверхности полок угловых профилей 1 нижних элементов стеллажа, когда они присоединены к нижнему элементу стеллажа. Как также можно видеть на фиг. 1, верхние края 9 передних угловых профилей 1 только выступают незначительно над верхней поверхностью верхнего элемента панели 2. Давайте сейчас рассмотрим фиг. 2. Фиг. 2 показывает вид сверху правой, передней,зоны элемента стеллажа. Угловой профиль 1 содержит две полки 8, которые, как обычно бывает с угловыми профилями, образуют прямой угол. Полка 8, обращенная к задней стороне, приварена к внутренней поверхности боковой стенки 4. Боковая стенка 4, например,может быть выполнена как одно целое с верхним элементом панели 2, который затем наклонен под прямым углом, чтобы тем самым образовать элемент панели 2. Данный элемент панели 2 отрезан под углом напротив внутренней поверхности углового профиля 1 и образует там кромку 7, что оставляет пространство между двумя полками 8 углового профиля 1. В зоне передней кромки 6, внизу на фиг. 2, верхний элемент панели 2 незначительно наклонен вверх. Отрезание верхнего элемента панели 2 под углом делает возможным вставление углового профиля сверху его нижним краем 11, который вогнут внутрь таким образом, что нижняя кромка 13 упомянутого углового профиля находится ниже верхней стороны верхнего элемента 2 панели. Другой способ отрезания угла элемента 2 панели будет также удовлетворительным, однако его отрезание под углом является самым легким способом. Поскольку задние угловые профили 1 на верхней стороне выше, чем передние, формирование в зоне задней стороны двух угловых профилей 1 не является необходимым. При наличии элемента стеллажа, в котором угловые профили также выступают только незначительно или совсем не выступают за пределы верхней панели 2 в задней зоне, углы могут также быть сформированы в задней зоне. Сейчас рассмотрим фиг. 3. Фиг. 3 показывает нижнюю зону 11 углового профиля 1 верхнего элемента стеллажа, расположенного напротив углового профиля 1 нижнего элемента стеллажа, показанного на фиг. 1. Боковая стенка 4, верхняя кромка 14 которой совпадает с верхней стороной верхнего элемента панели 2, имеет в зоне ее верхней кромки выемку 15, которая выполнена таким образом, что внутренняя поверхность 8 остается свободной над определенной зоной в этом месте. Ниже выемки 15 боковая стенка 4 присоединена к внутренней поверхности полки 8 углового профиля 1, например, сваркой. Взаимодействие данной выемки 15 и срезанной угловой зоны элемента панели 2 делает возможным продвижение нижней концевой зоны 11 верхнего углового профиля в достаточной мере вниз, так что крепежные отверстия 16 верхнего углового профиля совпадают с крепежными отверстиями 16 в нижнем угловом профиле. В таком случае могут быть созданы, например, винтовые соединения. В изображенном примере расстояние между задней кромкой 17 выемки 15 и передней кромкой 18 боковой стенки 4 больше, чем внутренняя длина полки 8 углового профиля 1. Это с учетом того, что нижняя зона 11 углового профиля наклонена к задней стороне таким образом, что кромка 19, обращенная к задней стороне данной нижней зоны 11, продлевается дальше к задней стороне, чем соответствующая кромка 19 углового профиля 1 в верхней зоне. Это становится возможным благодаря отверстию, которое может быть вид 4 17848 1 2013.12.30 но на фиг. 3, которое образовано между кромкой 17 выемки 15 и задней кромкой 19 нижнего углового профиля 1. В изображенном примере осуществления нижние края углового профиля 1 элементов стеллажа наклонены внутрь, тогда как верхние края остаются неизменными. В результате выемки образованы в верхнем элементе панели и в нижних кромках боковых стенок 3, 4. Конечно, также возможны элементы стеллажа, в которых верхние края угловых профилей наклонены внутрь, а нижние края остаются неизменными. В этом случае угловые зоны сформированы в нижнем элементе панели, а выемки 15 находятся в зоне нижних кромок боковых стенок 3, 4. Источники информации 1.29614168. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
