Улей

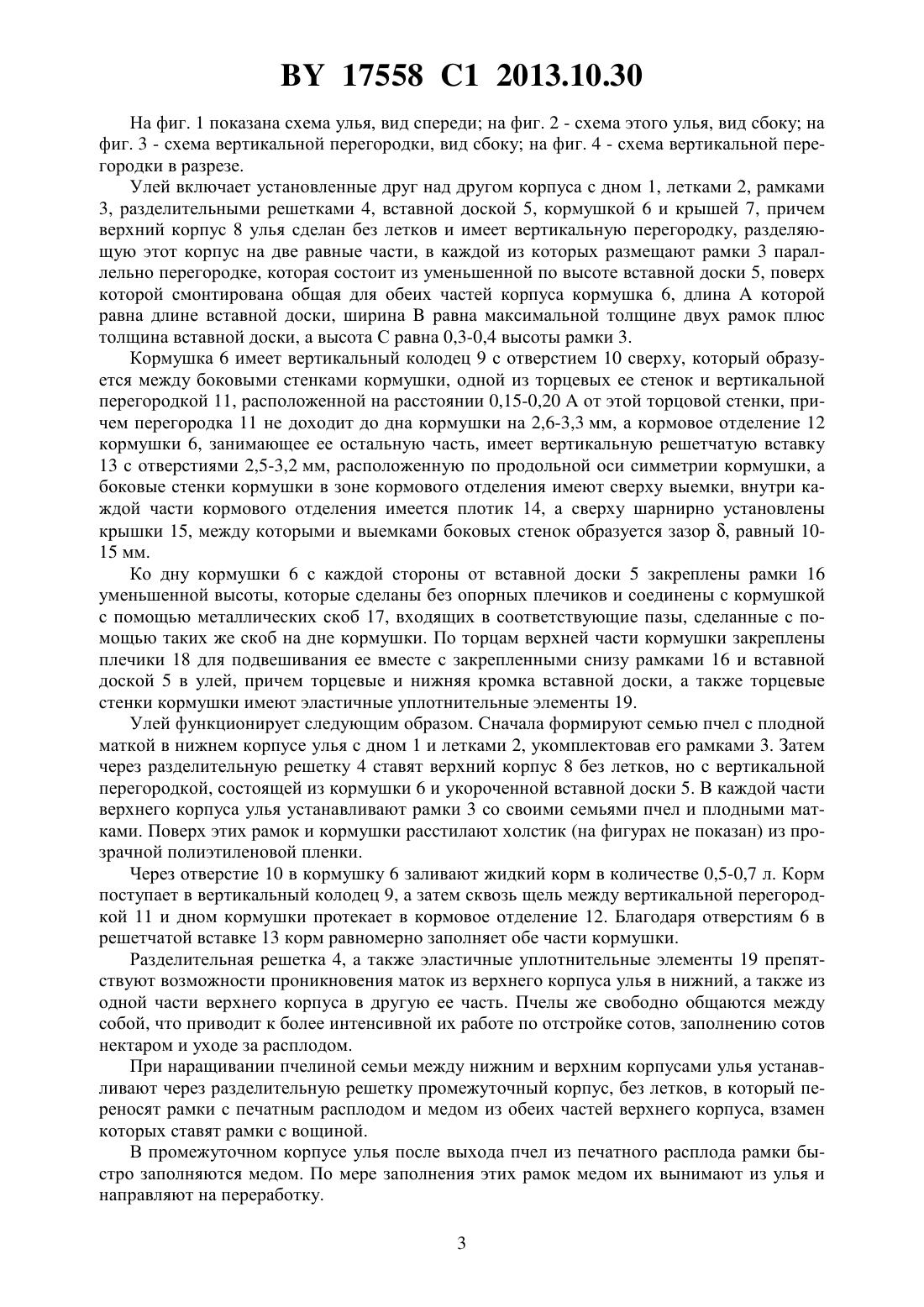

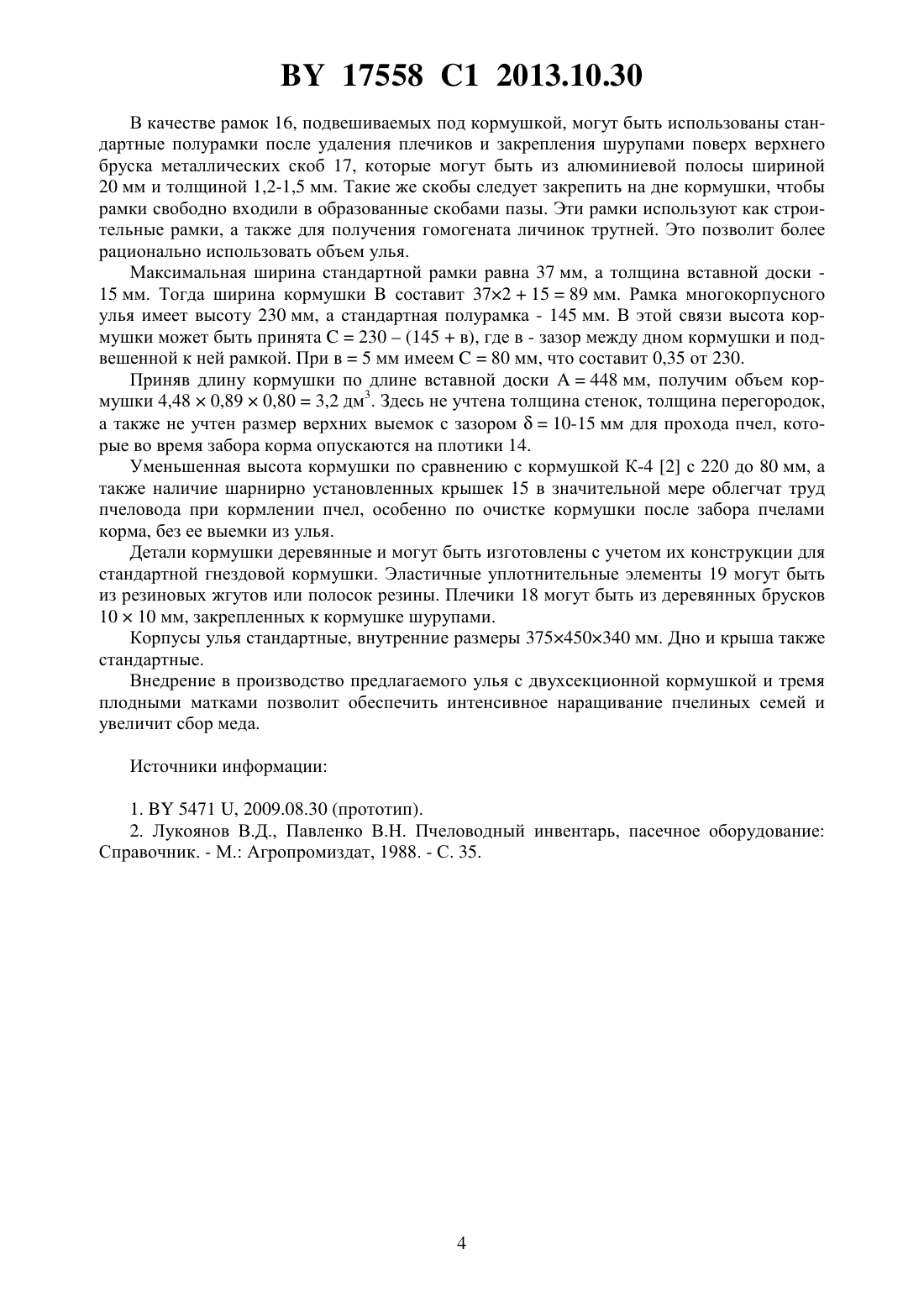

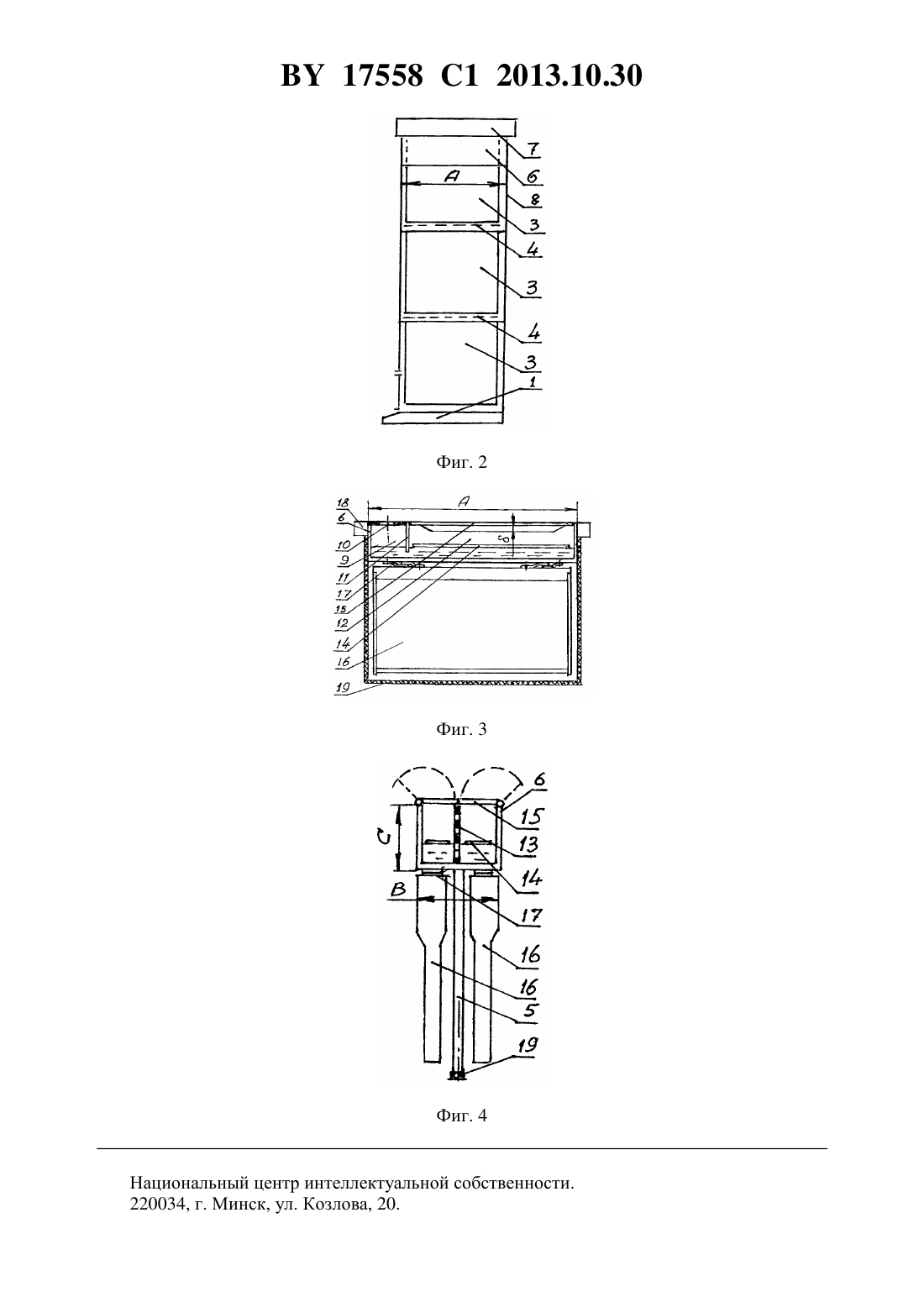

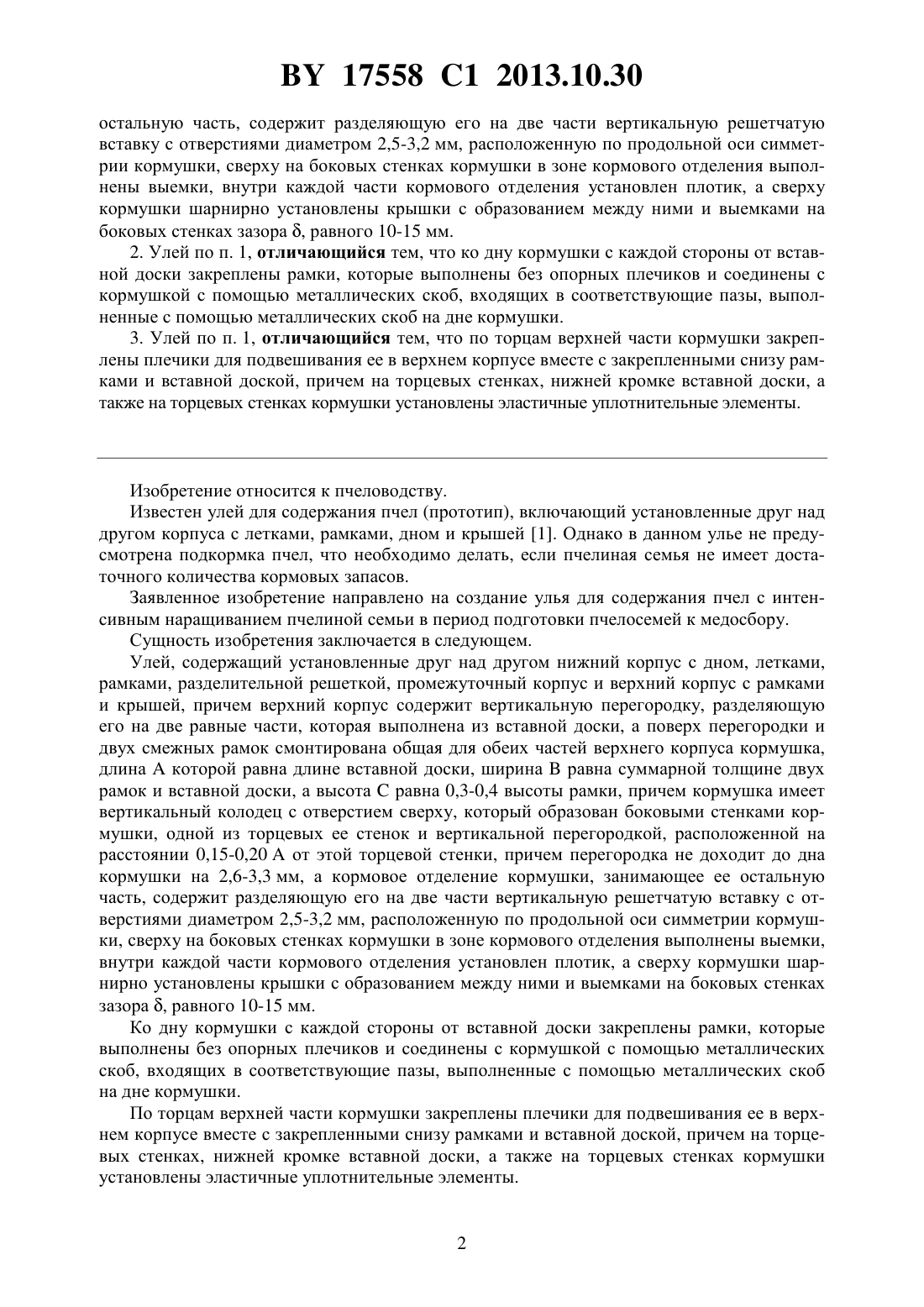

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Пестис Мария Вацлавовна Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Улей, содержащий установленные друг над другом нижний корпус с дном, летками,рамками, разделительной решеткой, промежуточный корпус и верхний корпус с рамками и крышей, отличающийся тем, что верхний корпус содержит вертикальную перегородку,разделяющую его на две равные части, которая выполнена из вставной доски, а поверх перегородки и двух смежных рамок смонтирована общая для обеих частей верхнего корпуса кормушка, длинакоторой равна длине вставной доски, ширинаравна суммарной толщине двух рамок и вставной доски, а высотаравна 0,3-0,4 высоты рамки, причем кормушка имеет вертикальный колодец с отверстием сверху, который образован боковыми стенками кормушки, одной из торцевых ее стенок и вертикальной перегородкой, расположенной на расстоянии 0,15-0,20 от этой торцевой стенки, причем перегородка не доходит до дна кормушки на 2,6-3,3 мм, а кормовое отделение кормушки, занимающее ее 17558 1 2013.10.30 остальную часть, содержит разделяющую его на две части вертикальную решетчатую вставку с отверстиями диаметром 2,5-3,2 мм, расположенную по продольной оси симметрии кормушки, сверху на боковых стенках кормушки в зоне кормового отделения выполнены выемки, внутри каждой части кормового отделения установлен плотик, а сверху кормушки шарнирно установлены крышки с образованием между ними и выемками на боковых стенках зазора , равного 10-15 мм. 2. Улей по п. 1, отличающийся тем, что ко дну кормушки с каждой стороны от вставной доски закреплены рамки, которые выполнены без опорных плечиков и соединены с кормушкой с помощью металлических скоб, входящих в соответствующие пазы, выполненные с помощью металлических скоб на дне кормушки. 3. Улей по п. 1, отличающийся тем, что по торцам верхней части кормушки закреплены плечики для подвешивания ее в верхнем корпусе вместе с закрепленными снизу рамками и вставной доской, причем на торцевых стенках, нижней кромке вставной доски, а также на торцевых стенках кормушки установлены эластичные уплотнительные элементы. Изобретение относится к пчеловодству. Известен улей для содержания пчел (прототип), включающий установленные друг над другом корпуса с летками, рамками, дном и крышей 1. Однако в данном улье не предусмотрена подкормка пчел, что необходимо делать, если пчелиная семья не имеет достаточного количества кормовых запасов. Заявленное изобретение направлено на создание улья для содержания пчел с интенсивным наращиванием пчелиной семьи в период подготовки пчелосемей к медосбору. Сущность изобретения заключается в следующем. Улей, содержащий установленные друг над другом нижний корпус с дном, летками,рамками, разделительной решеткой, промежуточный корпус и верхний корпус с рамками и крышей, причем верхний корпус содержит вертикальную перегородку, разделяющую его на две равные части, которая выполнена из вставной доски, а поверх перегородки и двух смежных рамок смонтирована общая для обеих частей верхнего корпуса кормушка,длинакоторой равна длине вставной доски, ширинаравна суммарной толщине двух рамок и вставной доски, а высотаравна 0,3-0,4 высоты рамки, причем кормушка имеет вертикальный колодец с отверстием сверху, который образован боковыми стенками кормушки, одной из торцевых ее стенок и вертикальной перегородкой, расположенной на расстоянии 0,15-0,20 от этой торцевой стенки, причем перегородка не доходит до дна кормушки на 2,6-3,3 мм, а кормовое отделение кормушки, занимающее ее остальную часть, содержит разделяющую его на две части вертикальную решетчатую вставку с отверстиями диаметром 2,5-3,2 мм, расположенную по продольной оси симметрии кормушки, сверху на боковых стенках кормушки в зоне кормового отделения выполнены выемки,внутри каждой части кормового отделения установлен плотик, а сверху кормушки шарнирно установлены крышки с образованием между ними и выемками на боковых стенках зазора , равного 10-15 мм. Ко дну кормушки с каждой стороны от вставной доски закреплены рамки, которые выполнены без опорных плечиков и соединены с кормушкой с помощью металлических скоб, входящих в соответствующие пазы, выполненные с помощью металлических скоб на дне кормушки. По торцам верхней части кормушки закреплены плечики для подвешивания ее в верхнем корпусе вместе с закрепленными снизу рамками и вставной доской, причем на торцевых стенках, нижней кромке вставной доски, а также на торцевых стенках кормушки установлены эластичные уплотнительные элементы. 17558 1 2013.10.30 На фиг. 1 показана схема улья, вид спереди на фиг. 2 - схема этого улья, вид сбоку на фиг. 3 - схема вертикальной перегородки, видсбоку на фиг. 4 - схема вертикальной перегородки в разрезе. Улей включает установленные друг над другом корпуса с дном 1, летками 2, рамками 3, разделительными решетками 4, вставной доской 5, кормушкой 6 и крышей 7, причем верхний корпус 8 улья сделан без летков и имеет вертикальную перегородку, разделяющую этот корпус на две равные части, в каждой из которых размещают рамки 3 параллельно перегородке, которая состоит из уменьшенной по высоте вставной доски 5, поверх которой смонтирована общая для обеих частей корпуса кормушка 6, длинакоторой равна длине вставной доски, ширинаравна максимальной толщине двух рамок плюс толщина вставной доски, а высота С равна 0,3-0,4 высоты рамки 3. Кормушка 6 имеет вертикальный колодец 9 с отверстием 10 сверху, который образуется между боковыми стенками кормушки, одной из торцевых ее стенок и вертикальной перегородкой 11, расположенной на расстоянии 0,15-0,20 от этой торцовой стенки, причем перегородка 11 не доходит до дна кормушки на 2,6-3,3 мм, а кормовое отделение 12 кормушки 6, занимающее ее остальную часть, имеет вертикальную решетчатую вставку 13 с отверстиями 2,5-3,2 мм, расположенную по продольной оси симметрии кормушки, а боковые стенки кормушки в зоне кормового отделения имеют сверху выемки, внутри каждой части кормового отделения имеется плотик 14, а сверху шарнирно установлены крышки 15, между которыми и выемками боковых стенок образуется зазор , равный 1015 мм. Ко дну кормушки 6 с каждой стороны от вставной доски 5 закреплены рамки 16 уменьшенной высоты, которые сделаны без опорных плечиков и соединены с кормушкой с помощью металлических скоб 17, входящих в соответствующие пазы, сделанные с помощью таких же скоб на дне кормушки. По торцам верхней части кормушки закреплены плечики 18 для подвешивания ее вместе с закрепленными снизу рамками 16 и вставной доской 5 в улей, причем торцевые и нижняя кромка вставной доски, а также торцевые стенки кормушки имеют эластичные уплотнительные элементы 19. Улей функционирует следующим образом. Сначала формируют семью пчел с плодной маткой в нижнем корпусе улья с дном 1 и летками 2, укомплектовав его рамками 3. Затем через разделительную решетку 4 ставят верхний корпус 8 без летков, но с вертикальной перегородкой, состоящей из кормушки 6 и укороченной вставной доски 5. В каждой части верхнего корпуса улья устанавливают рамки 3 со своими семьями пчел и плодными матками. Поверх этих рамок и кормушки расстилают холстик (на фигурах не показан) из прозрачной полиэтиленовой пленки. Через отверстие 10 в кормушку 6 заливают жидкий корм в количестве 0,5-0,7 л. Корм поступает в вертикальный колодец 9, а затем сквозь щель между вертикальной перегородкой 11 и дном кормушки протекает в кормовое отделение 12. Благодаря отверстиям 6 в решетчатой вставке 13 корм равномерно заполняет обе части кормушки. Разделительная решетка 4, а также эластичные уплотнительные элементы 19 препятствуют возможности проникновения маток из верхнего корпуса улья в нижний, а также из одной части верхнего корпуса в другую ее часть. Пчелы же свободно общаются между собой, что приводит к более интенсивной их работе по отстройке сотов, заполнению сотов нектаром и уходе за расплодом. При наращивании пчелиной семьи между нижним и верхним корпусами улья устанавливают через разделительную решетку промежуточный корпус, без летков, в который переносят рамки с печатным расплодом и медом из обеих частей верхнего корпуса, взамен которых ставят рамки с вощиной. В промежуточном корпусе улья после выхода пчел из печатного расплода рамки быстро заполняются медом. По мере заполнения этих рамок медом их вынимают из улья и направляют на переработку. 3 17558 1 2013.10.30 В качестве рамок 16, подвешиваемых под кормушкой, могут быть использованы стандартные полурамки после удаления плечиков и закрепления шурупами поверх верхнего бруска металлических скоб 17, которые могут быть из алюминиевой полосы шириной 20 мм и толщиной 1,2-1,5 мм. Такие же скобы следует закрепить на дне кормушки, чтобы рамки свободно входили в образованные скобами пазы. Эти рамки используют как строительные рамки, а также для получения гомогената личинок трутней. Это позволит более рационально использовать объем улья. Максимальная ширина стандартной рамки равна 37 мм, а толщина вставной доски 15 мм. Тогда ширина кормушкисоставит 3721589 мм. Рамка многокорпусного улья имеет высоту 230 мм, а стандартная полурамка - 145 мм. В этой связи высота кормушки может быть принята 230(145 в), где в - зазор между дном кормушки и подвешенной к ней рамкой. При в 5 мм имеем 80 мм, что составит 0,35 от 230. Приняв длину кормушки по длине вставной доски 448 мм, получим объем кормушки 4,480,890,803,2 дм 3. Здесь не учтена толщина стенок, толщина перегородок,а также не учтен размер верхних выемок с зазором 10-15 мм для прохода пчел, которые во время забора корма опускаются на плотики 14. Уменьшенная высота кормушки по сравнению с кормушкой К-4 2 с 220 до 80 мм, а также наличие шарнирно установленных крышек 15 в значительной мере облегчат труд пчеловода при кормлении пчел, особенно по очистке кормушки после забора пчелами корма, без ее выемки из улья. Детали кормушки деревянные и могут быть изготовлены с учетом их конструкции для стандартной гнездовой кормушки. Эластичные уплотнительные элементы 19 могут быть из резиновых жгутов или полосок резины. Плечики 18 могут быть из деревянных брусков 1010 мм, закрепленных к кормушке шурупами. Корпусы улья стандартные, внутренние размеры 375450340 мм. Дно и крыша также стандартные. Внедрение в производство предлагаемого улья с двухсекционной кормушкой и тремя плодными матками позволит обеспечить интенсивное наращивание пчелиных семей и увеличит сбор меда. Источники информации 1.5471 , 2009.08.30 (прототип). 2. Лукоянов В.Д., Павленко В.Н. Пчеловодный инвентарь, пасечное оборудование Справочник. - М. Агропромиздат, 1988. - С. 35. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
