Способ обработки семян сельскохозяйственных культур и устройство для его осуществления

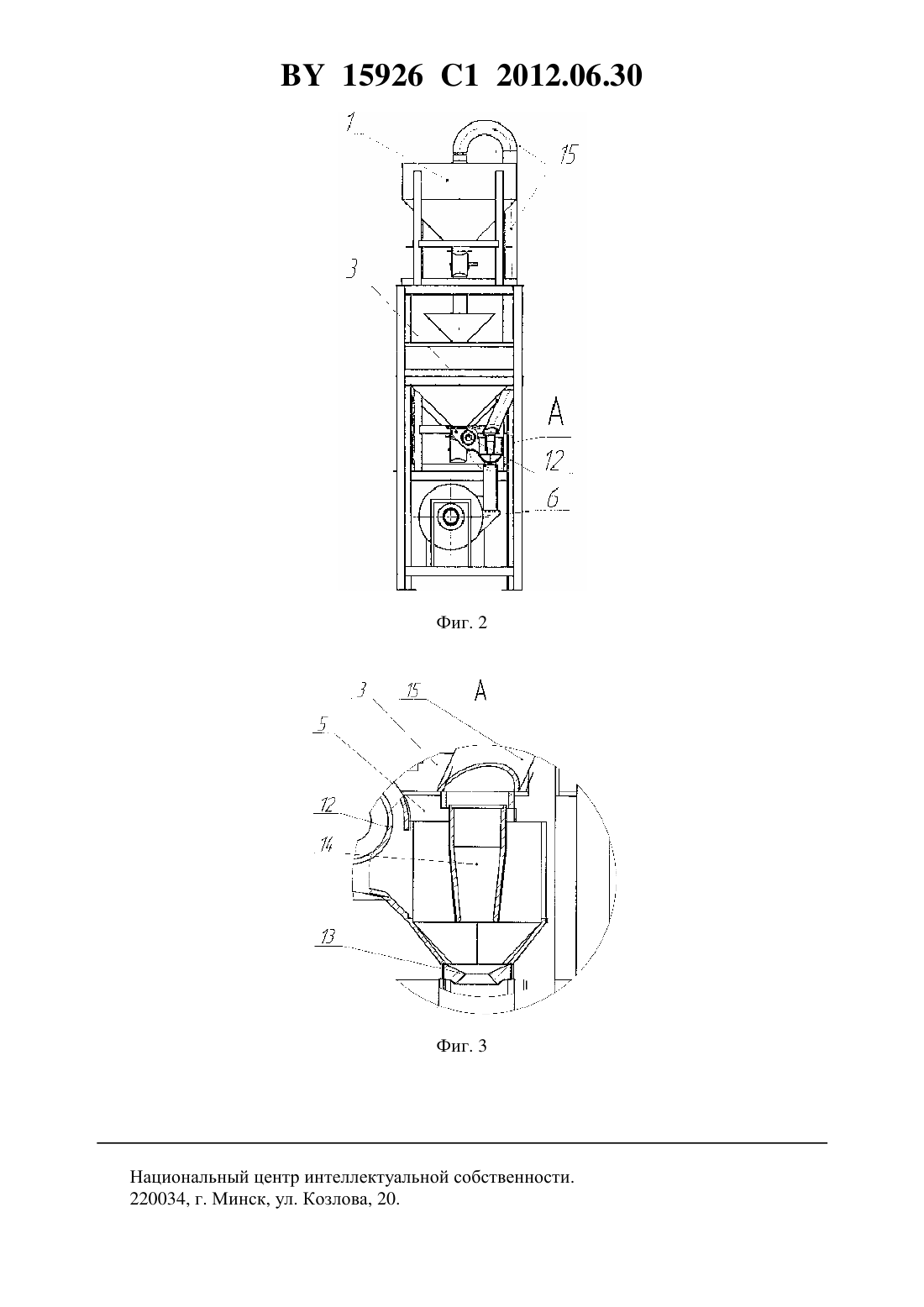

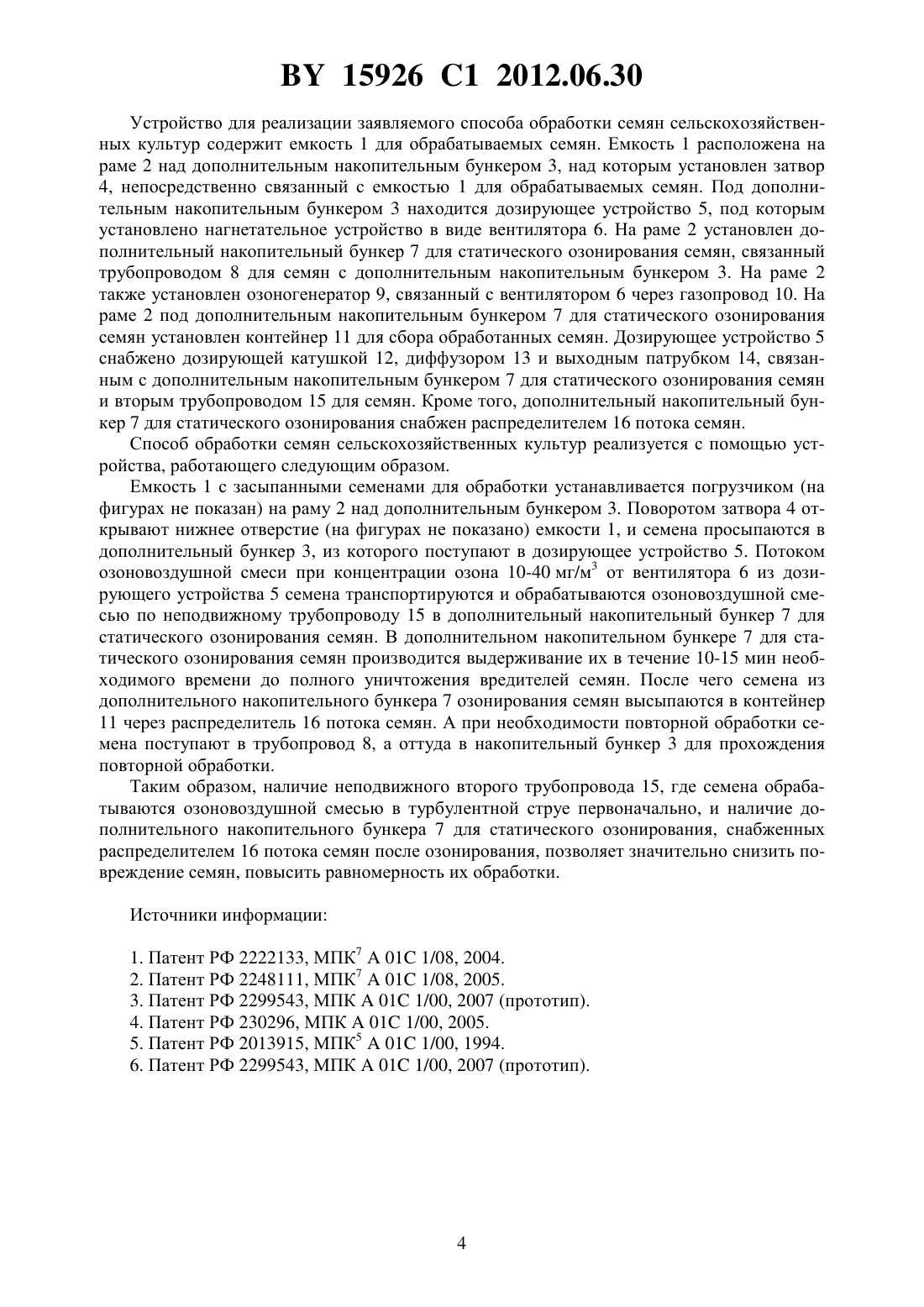

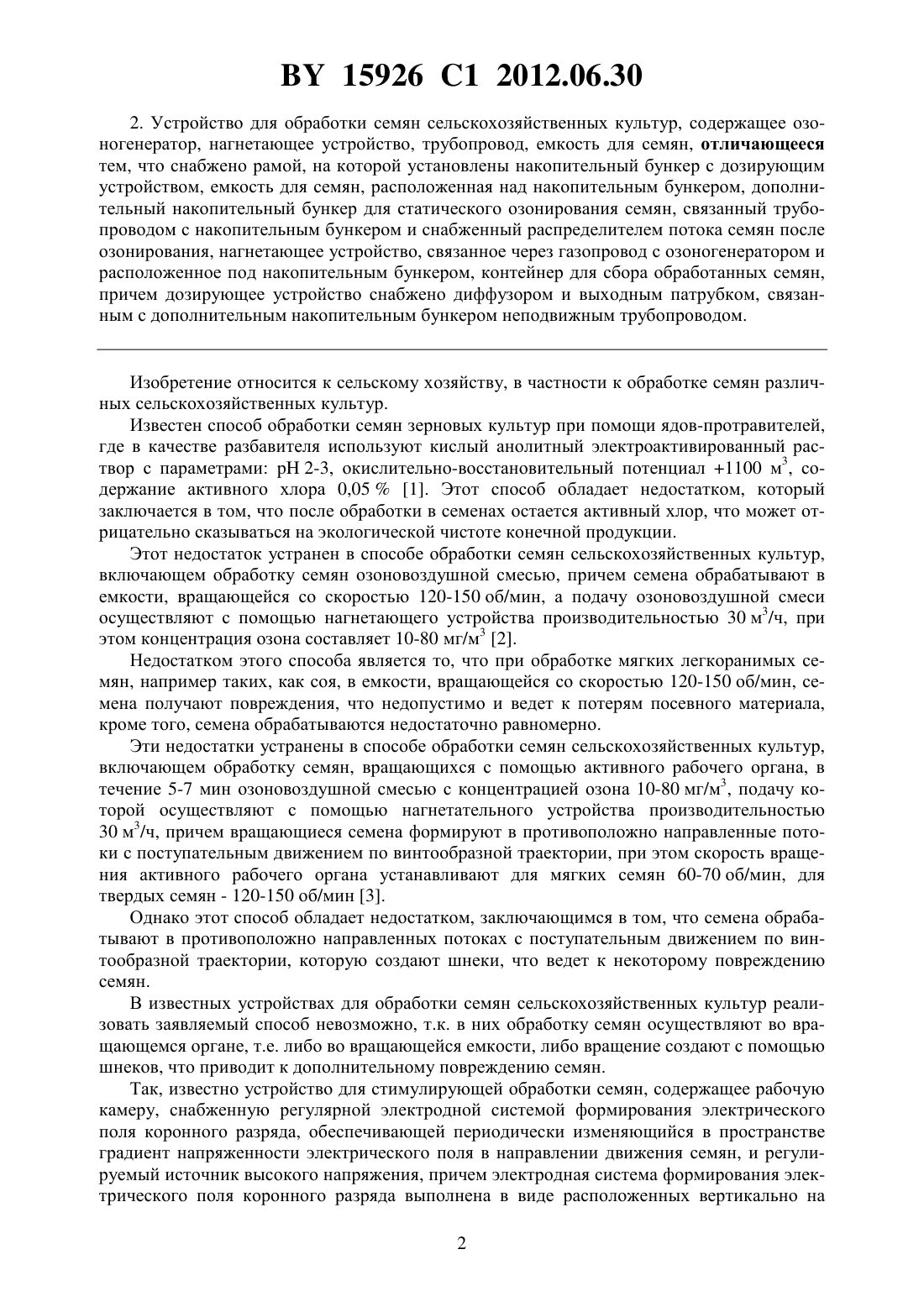

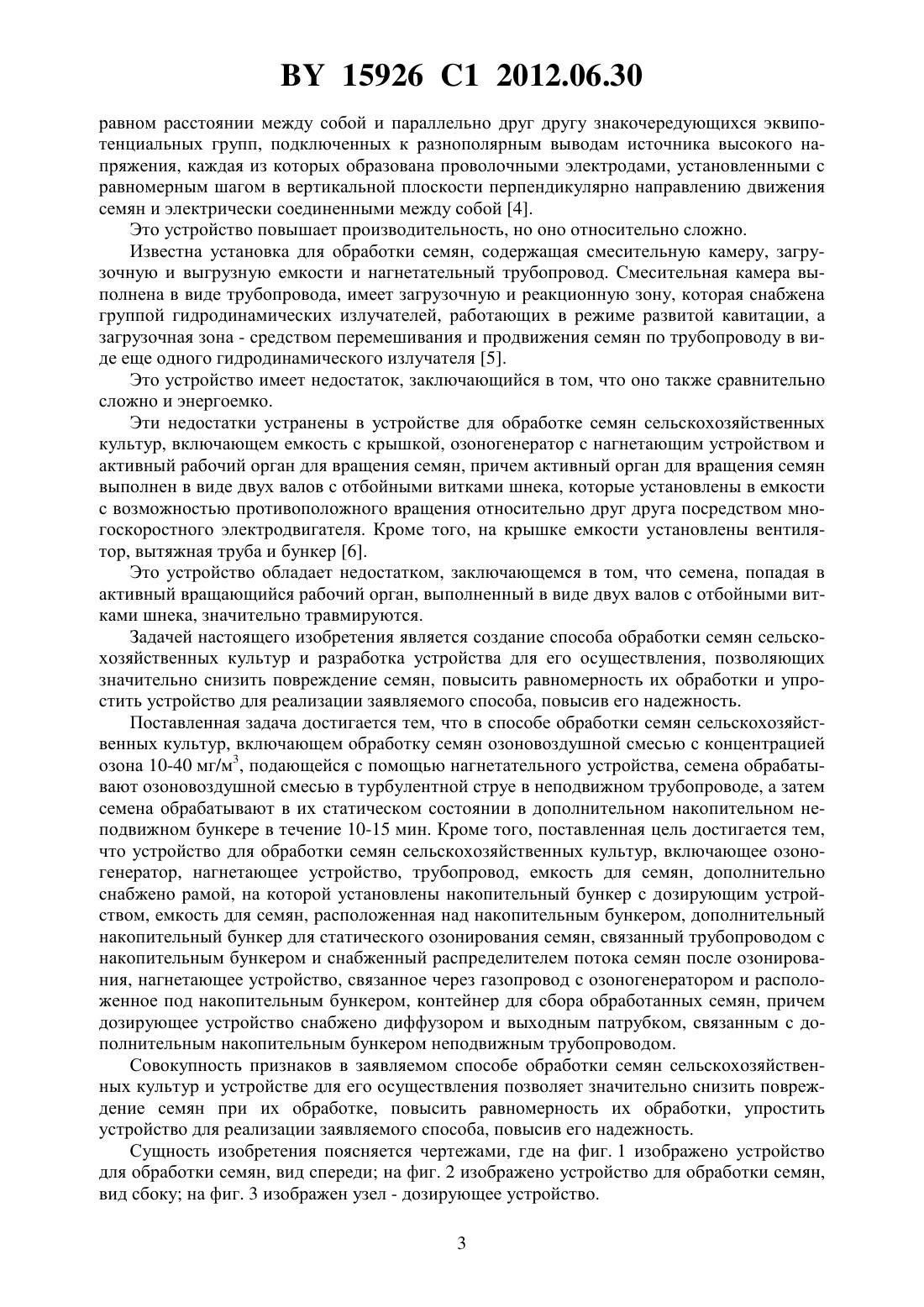

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОБРАБОТКИ СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское научно-производственное дочернее унитарное предприятие Институт овощеводства(72) Авторы Аутко Александр Александрович Позняк Ольга Васильевна Аутко Анна Александровна Игнатков Степан Степанович Голинский Иван Максимович Глеков Николай Фдорович(73) Патентообладатель Республиканское научно-производственное дочернее унитарное предприятие Институт овощеводства(57) 1. Способ обработки семян сельскохозяйственных культур, включающий обработку семян озоновоздушной смесью с концентрацией озона 10-40 мг/м 3, подающейся с помощью нагнетательного устройства, отличающийся тем, что семена обрабатывают озоновоздушной смесью в турбулентной струе в неподвижном трубопроводе, а затем в статическом состоянии в дополнительном накопительном бункере в течение 10-15 мин. 15926 1 2012.06.30 2. Устройство для обработки семян сельскохозяйственных культур, содержащее озоногенератор, нагнетающее устройство, трубопровод, емкость для семян, отличающееся тем, что снабжено рамой, на которой установлены накопительный бункер с дозирующим устройством, емкость для семян, расположенная над накопительным бункером, дополнительный накопительный бункер для статического озонирования семян, связанный трубопроводом с накопительным бункером и снабженный распределителем потока семян после озонирования, нагнетающее устройство, связанное через газопровод с озоногенератором и расположенное под накопительным бункером, контейнер для сбора обработанных семян,причем дозирующее устройство снабжено диффузором и выходным патрубком, связанным с дополнительным накопительным бункером неподвижным трубопроводом. Изобретение относится к сельскому хозяйству, в частности к обработке семян различных сельскохозяйственных культур. Известен способ обработки семян зерновых культур при помощи ядов-протравителей,где в качестве разбавителя используют кислый анолитный электроактивированный раствор с параметрами 2-3, окислительно-восстановительный потенциал 1100 м 3, содержание активного хлора 0,051. Этот способ обладает недостатком, который заключается в том, что после обработки в семенах остается активный хлор, что может отрицательно сказываться на экологической чистоте конечной продукции. Этот недостаток устранен в способе обработки семян сельскохозяйственных культур,включающем обработку семян озоновоздушной смесью, причем семена обрабатывают в емкости, вращающейся со скоростью 120-150 об/мин, а подачу озоновоздушной смеси осуществляют с помощью нагнетающего устройства производительностью 30 м 3/ч, при этом концентрация озона составляет 10-80 мг/м 3 2. Недостатком этого способа является то, что при обработке мягких легкоранимых семян, например таких, как соя, в емкости, вращающейся со скоростью 120-150 об/мин, семена получают повреждения, что недопустимо и ведет к потерям посевного материала,кроме того, семена обрабатываются недостаточно равномерно. Эти недостатки устранены в способе обработки семян сельскохозяйственных культур,включающем обработку семян, вращающихся с помощью активного рабочего органа, в течение 5-7 мин озоновоздушной смесью с концентрацией озона 10-80 мг/м 3, подачу которой осуществляют с помощью нагнетательного устройства производительностью 30 м 3/ч, причем вращающиеся семена формируют в противоположно направленные потоки с поступательным движением по винтообразной траектории, при этом скорость вращения активного рабочего органа устанавливают для мягких семян 60-70 об/мин, для твердых семян - 120-150 об/мин 3. Однако этот способ обладает недостатком, заключающимся в том, что семена обрабатывают в противоположно направленных потоках с поступательным движением по винтообразной траектории, которую создают шнеки, что ведет к некоторому повреждению семян. В известных устройствах для обработки семян сельскохозяйственных культур реализовать заявляемый способ невозможно, т.к. в них обработку семян осуществляют во вращающемся органе, т.е. либо во вращающейся емкости, либо вращение создают с помощью шнеков, что приводит к дополнительному повреждению семян. Так, известно устройство для стимулирующей обработки семян, содержащее рабочую камеру, снабженную регулярной электродной системой формирования электрического поля коронного разряда, обеспечивающей периодически изменяющийся в пространстве градиент напряженности электрического поля в направлении движения семян, и регулируемый источник высокого напряжения, причем электродная система формирования электрического поля коронного разряда выполнена в виде расположенных вертикально на 2 15926 1 2012.06.30 равном расстоянии между собой и параллельно друг другу знакочередующихся эквипотенциальных групп, подключенных к разнополярным выводам источника высокого напряжения, каждая из которых образована проволочными электродами, установленными с равномерным шагом в вертикальной плоскости перпендикулярно направлению движения семян и электрически соединенными между собой 4. Это устройство повышает производительность, но оно относительно сложно. Известна установка для обработки семян, содержащая смесительную камеру, загрузочную и выгрузную емкости и нагнетательный трубопровод. Смесительная камера выполнена в виде трубопровода, имеет загрузочную и реакционную зону, которая снабжена группой гидродинамических излучателей, работающих в режиме развитой кавитации, а загрузочная зона - средством перемешивания и продвижения семян по трубопроводу в виде еще одного гидродинамического излучателя 5. Это устройство имеет недостаток, заключающийся в том, что оно также сравнительно сложно и энергоемко. Эти недостатки устранены в устройстве для обработке семян сельскохозяйственных культур, включающем емкость с крышкой, озоногенератор с нагнетающим устройством и активный рабочий орган для вращения семян, причем активный орган для вращения семян выполнен в виде двух валов с отбойными витками шнека, которые установлены в емкости с возможностью противоположного вращения относительно друг друга посредством многоскоростного электродвигателя. Кроме того, на крышке емкости установлены вентилятор, вытяжная труба и бункер 6. Это устройство обладает недостатком, заключающемся в том, что семена, попадая в активный вращающийся рабочий орган, выполненный в виде двух валов с отбойными витками шнека, значительно травмируются. Задачей настоящего изобретения является создание способа обработки семян сельскохозяйственных культур и разработка устройства для его осуществления, позволяющих значительно снизить повреждение семян, повысить равномерность их обработки и упростить устройство для реализации заявляемого способа, повысив его надежность. Поставленная задача достигается тем, что в способе обработки семян сельскохозяйственных культур, включающем обработку семян озоновоздушной смесью с концентрацией озона 10-40 мг/м 3, подающейся с помощью нагнетательного устройства, семена обрабатывают озоновоздушной смесью в турбулентной струе в неподвижном трубопроводе, а затем семена обрабатывают в их статическом состоянии в дополнительном накопительном неподвижном бункере в течение 10-15 мин. Кроме того, поставленная цель достигается тем,что устройство для обработки семян сельскохозяйственных культур, включающее озоногенератор, нагнетающее устройство, трубопровод, емкость для семян, дополнительно снабжено рамой, на которой установлены накопительный бункер с дозирующим устройством, емкость для семян, расположенная над накопительным бункером, дополнительный накопительный бункер для статического озонирования семян, связанный трубопроводом с накопительным бункером и снабженный распределителем потока семян после озонирования, нагнетающее устройство, связанное через газопровод с озоногенератором и расположенное под накопительным бункером, контейнер для сбора обработанных семян, причем дозирующее устройство снабжено диффузором и выходным патрубком, связанным с дополнительным накопительным бункером неподвижным трубопроводом. Совокупность признаков в заявляемом способе обработки семян сельскохозяйственных культур и устройстве для его осуществления позволяет значительно снизить повреждение семян при их обработке, повысить равномерность их обработки, упростить устройство для реализации заявляемого способа, повысив его надежность. Сущность изобретения поясняется чертежами, где на фиг. 1 изображено устройство для обработки семян, вид спереди на фиг. 2 изображено устройство для обработки семян,вид сбоку на фиг. 3 изображен узел - дозирующее устройство. 3 15926 1 2012.06.30 Устройство для реализации заявляемого способа обработки семян сельскохозяйственных культур содержит емкость 1 для обрабатываемых семян. Емкость 1 расположена на раме 2 над дополнительным накопительным бункером 3, над которым установлен затвор 4, непосредственно связанный с емкостью 1 для обрабатываемых семян. Под дополнительным накопительным бункером 3 находится дозирующее устройство 5, под которым установлено нагнетательное устройство в виде вентилятора 6. На раме 2 установлен дополнительный накопительный бункер 7 для статического озонирования семян, связанный трубопроводом 8 для семян с дополнительным накопительным бункером 3. На раме 2 также установлен озоногенератор 9, связанный с вентилятором 6 через газопровод 10. На раме 2 под дополнительным накопительным бункером 7 для статического озонирования семян установлен контейнер 11 для сбора обработанных семян. Дозирующее устройство 5 снабжено дозирующей катушкой 12, диффузором 13 и выходным патрубком 14, связанным с дополнительным накопительным бункером 7 для статического озонирования семян и вторым трубопроводом 15 для семян. Кроме того, дополнительный накопительный бункер 7 для статического озонирования снабжен распределителем 16 потока семян. Способ обработки семян сельскохозяйственных культур реализуется с помощью устройства, работающего следующим образом. Емкость 1 с засыпанными семенами для обработки устанавливается погрузчиком (на фигурах не показан) на раму 2 над дополнительным бункером 3. Поворотом затвора 4 открывают нижнее отверстие (на фигурах не показано) емкости 1, и семена просыпаются в дополнительный бункер 3, из которого поступают в дозирующее устройство 5. Потоком озоновоздушной смеси при концентрации озона 10-40 мг/м 3 от вентилятора 6 из дозирующего устройства 5 семена транспортируются и обрабатываются озоновоздушной смесью по неподвижному трубопроводу 15 в дополнительный накопительный бункер 7 для статического озонирования семян. В дополнительном накопительном бункере 7 для статического озонирования семян производится выдерживание их в течение 10-15 мин необходимого времени до полного уничтожения вредителей семян. После чего семена из дополнительного накопительного бункера 7 озонирования семян высыпаются в контейнер 11 через распределитель 16 потока семян. А при необходимости повторной обработки семена поступают в трубопровод 8, а оттуда в накопительный бункер 3 для прохождения повторной обработки. Таким образом, наличие неподвижного второго трубопровода 15, где семена обрабатываются озоновоздушной смесью в турбулентной струе первоначально, и наличие дополнительного накопительного бункера 7 для статического озонирования, снабженных распределителем 16 потока семян после озонирования, позволяет значительно снизить повреждение семян, повысить равномерность их обработки. Источники информации 1. Патент РФ 2222133, МПК 701 1/08, 2004. 2. Патент РФ 2248111, МПК 701 1/08, 2005. 3. Патент РФ 2299543, МПК 01 1/00, 2007 (прототип). 4. Патент РФ 230296, МПК 01 1/00, 2005. 5. Патент РФ 2013915, МПК 501 1/00, 1994. 6. Патент РФ 2299543, МПК 01 1/00, 2007 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
