Способ индивидуального дозирования вибрационного воздействия на тело человека при вибрационной тренировке

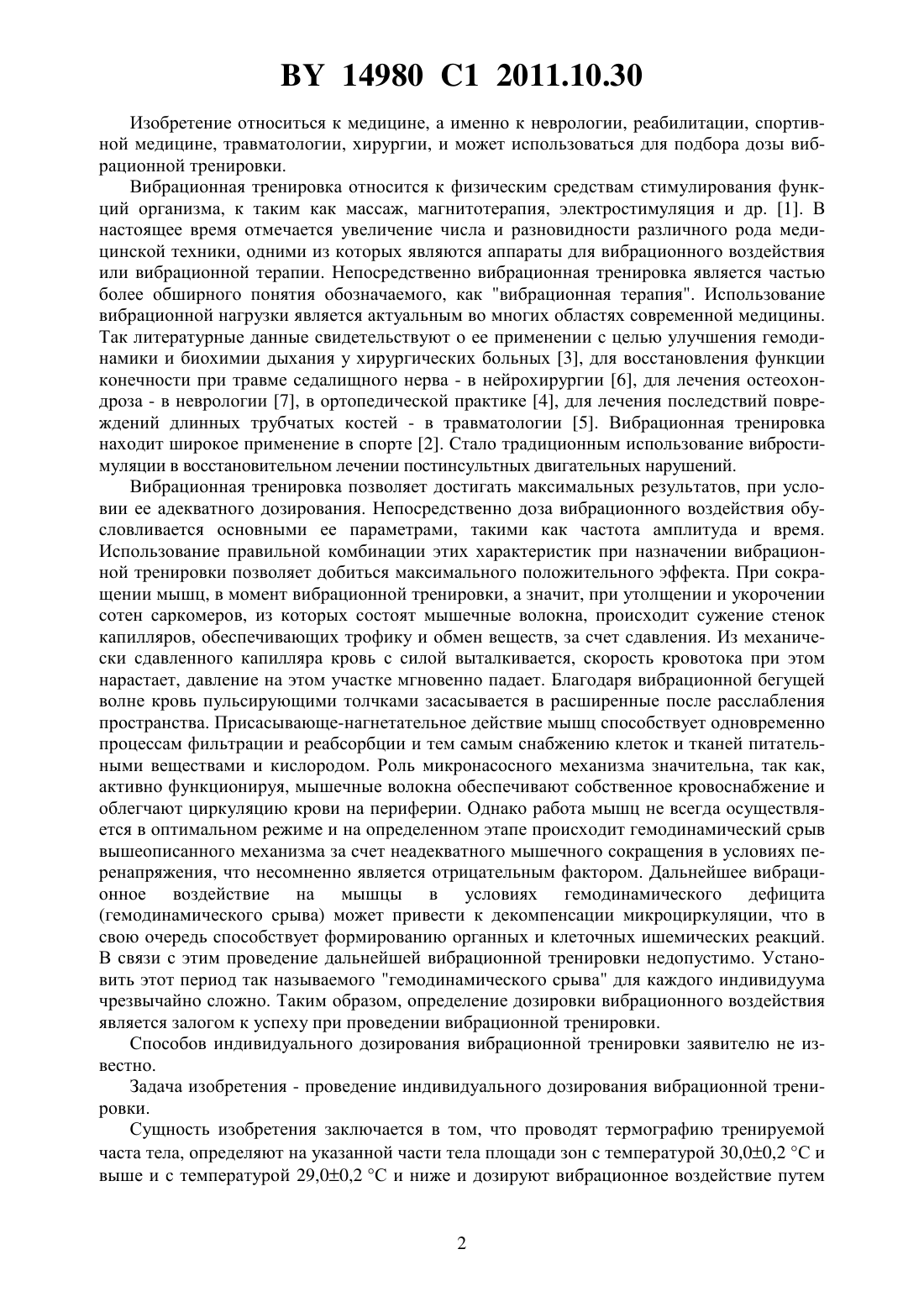

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИНДИВИДУАЛЬНОГО ДОЗИРОВАНИЯ ВИБРАЦИОННОГО ВОЗДЕЙСТВИЯ НА ТЕЛО ЧЕЛОВЕКА ПРИ ВИБРАЦИОННОЙ ТРЕНИРОВКЕ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр неврологии и нейрохирургии Министерства здравоохранения Республики Беларусь(72) Авторы Лихачев Сергей Алексеевич Лукашевич Владислав Анатольевич Качинский Александр Николаевич(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр неврологии и нейрохирургии Министерства здравоохранения Республики Беларусь(57) Способ индивидуального дозирования вибрационного воздействия на тело человека при вибрационной тренировке, при котором проводят термографию тренируемой части тела, определяют на указанной части тела площади зон с температурой 30,00,2 С и выше и с температурой 29,00,2 С и ниже и дозируют вибрационное воздействие путем его прекращения в момент уменьшения площади зон с температурой 30,00,2 С и выше и/или увеличения площади зон с температурой 29,00,2 С и ниже. 14980 1 2011.10.30 Изобретение относиться к медицине, а именно к неврологии, реабилитации, спортивной медицине, травматологии, хирургии, и может использоваться для подбора дозы вибрационной тренировки. Вибрационная тренировка относится к физическим средствам стимулирования функций организма, к таким как массаж, магнитотерапия, электростимуляция и др. 1. В настоящее время отмечается увеличение числа и разновидности различного рода медицинской техники, одними из которых являются аппараты для вибрационного воздействия или вибрационной терапии. Непосредственно вибрационная тренировка является частью более обширного понятия обозначаемого, как вибрационная терапия. Использование вибрационной нагрузки является актуальным во многих областях современной медицины. Так литературные данные свидетельствуют о ее применении с целью улучшения гемодинамики и биохимии дыхания у хирургических больных 3, для восстановления функции конечности при травме седалищного нерва - в нейрохирургии 6, для лечения остеохондроза - в неврологии 7, в ортопедической практике 4, для лечения последствий повреждений длинных трубчатых костей - в травматологии 5. Вибрационная тренировка находит широкое применение в спорте 2. Стало традиционным использование вибростимуляции в восстановительном лечении постинсультных двигательных нарушений. Вибрационная тренировка позволяет достигать максимальных результатов, при условии ее адекватного дозирования. Непосредственно доза вибрационного воздействия обусловливается основными ее параметрами, такими как частота амплитуда и время. Использование правильной комбинации этих характеристик при назначении вибрационной тренировки позволяет добиться максимального положительного эффекта. При сокращении мышц, в момент вибрационной тренировки, а значит, при утолщении и укорочении сотен саркомеров, из которых состоят мышечные волокна, происходит сужение стенок капилляров, обеспечивающих трофику и обмен веществ, за счет сдавления. Из механически сдавленного капилляра кровь с силой выталкивается, скорость кровотока при этом нарастает, давление на этом участке мгновенно падает. Благодаря вибрационной бегущей волне кровь пульсирующими толчками засасывается в расширенные после расслабления пространства. Присасывающе-нагнетательное действие мышц способствует одновременно процессам фильтрации и реабсорбции и тем самым снабжению клеток и тканей питательными веществами и кислородом. Роль микронасосного механизма значительна, так как,активно функционируя, мышечные волокна обеспечивают собственное кровоснабжение и облегчают циркуляцию крови на периферии. Однако работа мышц не всегда осуществляется в оптимальном режиме и на определенном этапе происходит гемодинамический срыв вышеописанного механизма за счет неадекватного мышечного сокращения в условиях перенапряжения, что несомненно является отрицательным фактором. Дальнейшее вибрационное воздействие на мышцы в условиях гемодинамического дефицита(гемодинамического срыва) может привести к декомпенсации микроциркуляции, что в свою очередь способствует формированию органных и клеточных ишемических реакций. В связи с этим проведение дальнейшей вибрационной тренировки недопустимо. Установить этот период так называемого гемодинамического срыва для каждого индивидуума чрезвычайно сложно. Таким образом, определение дозировки вибрационного воздействия является залогом к успеху при проведении вибрационной тренировки. Способов индивидуального дозирования вибрационной тренировки заявителю не известно. Задача изобретения - проведение индивидуального дозирования вибрационной тренировки. Сущность изобретения заключается в том, что проводят термографию тренируемой часта тела, определяют на указанной части тела площади зон с температурой 30,00,2 С и выше и с температурой 29,00,2 С и ниже и дозируют вибрационное воздействие путем 14980 1 2011.10.30 его прекращения в момент уменьшения площади зон с температурой 30,00,2 С и выше и/или увеличения площади зон с температурой 29,00,2 С и ниже. Способ осуществляют посредством использования тепловизионной камеры, регистрирующей ИК-излучение с поверхности кожных покровов и программного пакета позволяющего обрабатывать термограммы с последующим выделением площади зон повышенного и сниженного ИК-излучения. Зоны повышенного ИК-излучения определяются нижней пороговой температурой в 30,00,2 С. Зоны пониженного ИК-излучения определяются верхней пороговой температурой в 29,00,2 С. Перед проведением вибрационной тренировки пациента раздевают с обнажением тех отделов, на которые будет направленно вибрационное воздействие, для того чтобы произошло выравнивание поверхностной температуры его тела с температурой комнаты, в которой проводят исследование. Через 15-20 минут делают исходную термограмму, после чего начинают вибрационную тренировку, при этом тепловидение осуществляют в непрерывном режиме визуального контроля с фиксацией термограмм на тепловизоре через равные отрезки времени в 15-20 секунд. Вибрационную тренировку продолжают до тех пор, пока не наступит уменьшение площади зон повышенного ИК-излучения и/или увеличение площади зон пониженного ИК-излучения в режиме визуального контроля по сравнению с исходной термограммой. После этого полученные термограммы из тепловизионной камеры экспортируют в компьютер для дальнейшей их обработки. В программном пакете анализа полученных термограмм на исходной термограмме выделяют зоны повышенного и пониженного ИК-излучения с регистрацией суммарной площади зон повышенного ИКизлучения и регистрацией суммарной площади зон пониженного ИК-излучения. При вибрационной тренировке верхних или нижних конечностей оценка площади зон на каждой из них осуществляется отдельно. Та термограмма, на которой площадь зон повышенного ИК-излучения, имеющих нижнюю пороговую температуру 30,0,02 С, станет меньше чем площадь этих зон на исходной термограмме и/или площадь зон пониженного ИКизлучения, имеющих верхнюю пороговую температуру 29,00,2 С, станет больше чем площадь этих зон на исходной термограмме, что будет указывать на признаки гемодинамического срыва, а время вибрационной тренировки, в которое была выполнена эта термограмма считается максимально допустимым временем вибрационной тренировки. Таким образом, осуществляется дозировка вибрационного воздействия при вибрационной тренировке. Индивидуальное дозирование вибрационной тренировки целесообразно повторить через 4-5 дней. Технический результат изобретения заключается в возможности индивидуального дозирования вибрационной тренировки. Изобретение поясняется термограммами на следующих фигурах. На фиг. 1 представлены исходные термограммы до начала проведения вибрационной тренировки, при этом термограмма слева обработана на компьютере с обозначением зон повышенного и пониженного ИК-излучения в пикселях, на термограмме справа (аналогична левой) 1 - зона повышенного ИК-излучения задней поверхности левой ноги (площадью 43,0 пикселя), 2 - зона повышенного ИК-излучения задней поверхности правой ноги(площадью 405,0 пикселей), 3 - зона пониженного ИК-излучения задней поверхности левой ноги (площадью 675,0 пикселей), 4 - зона пониженного ИК-излучения задней поверхности правой ноги (площадью 741,0 пикселей). На фиг. 2 представлены термограммы через 300 секунд вибрационной тренировки, при этом термограмма слева обработана на компьютере с обозначением зон повышенного и пониженного ИК-излучения в пикселях,на термограмме справа (аналогична левой) 1 - зона повышенного ИК-излучения задней поверхности левой ноги (площадью 141,0 пикселей), 2 - зона повышенного ИК-излучения задней поверхности правой ноги (площадью 546,0 пикселей), 3 - зоны пониженного ИКизлучения задней поверхности левой ноги (общей площадью 104,0 пикселя), 4 - зоны пониженного ИК-излучения задней поверхности правой ноги (общей площадью 150,0 пик 3 14980 1 2011.10.30 селей). На фиг. 3 представлены термограммы гемодинамического срыва развившегося через 380 секунд вибрационной тренировки, при этом термограмма слева обработана на компьютере с обозначением зон повышенного и пониженного ИК-излучения в пикселях,на термограмме справа (аналогична левой) 1 - зона повышенного ИК-излучения задней поверхности левой ноги (площадью 9,0 пикселей), 2 - зона повышенного ИК-излучения задней поверхности правой ноги (площадью 224,0 пикселя), 3 - зона пониженного ИКизлучения задней поверхности левой ноги (площадью 708,0 пикселей), 4 - зона пониженного ИК-излучения задней поверхности правой ноги (площадью 737,0 пикселей). Источники информации 1. Бирюков А.А. Методы аппаратного массажа. Спортивный массаж. - М. Физкультура и спорт, 1975. - С. 131 -143. 2. Благуш П.К. Теории тестирования двигательных способностей. - М. Физкультура и спорт, 1982. - 165 с. 3. Гриценко А.В. Гемодинамика и биомеханика дыхания у кардиохирургических больных при транстрахеальной вибротерапии в ранний послеоперационный период Автореф. дис. канд.мед.наук. - М., 1990. - 25 с. 4. Иванов В.И. Дозированная локальная вибрация в комплексе методов реабилитации ортопедических больных. Тезисы докл.съезда физиотерапевтов и курортологов Украины. - Одесса, 1979. - С. 153-154. 5. Иванова В.И. Использование вибрации в реабилитации больных с последствиями повреждений длинных трубчатых костей // Ортопедия, травматология и протезирование. 1985. -8. - С. 6-8. 6. Михайлова Е.В. Влияние вибромассажа на метаболизм скелетных мышц при рейрораффии седалищного нерва. Актуальные вопросы курортологии и физиотерапии. Томск, 1997. - С. 196-197. 7. Полякова Т.Д. Обоснование применения метода биомеханической стимуляции с целью профилактики и реабилитации поясничного остеохондроза. Материалынауч. сессии АФВиС РБ по итогам науч.-исслед. работы за 1995 год. - Минск АФВиС РБ, 1996. С. 137-138. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
