Способ получения углеродного наноматериала

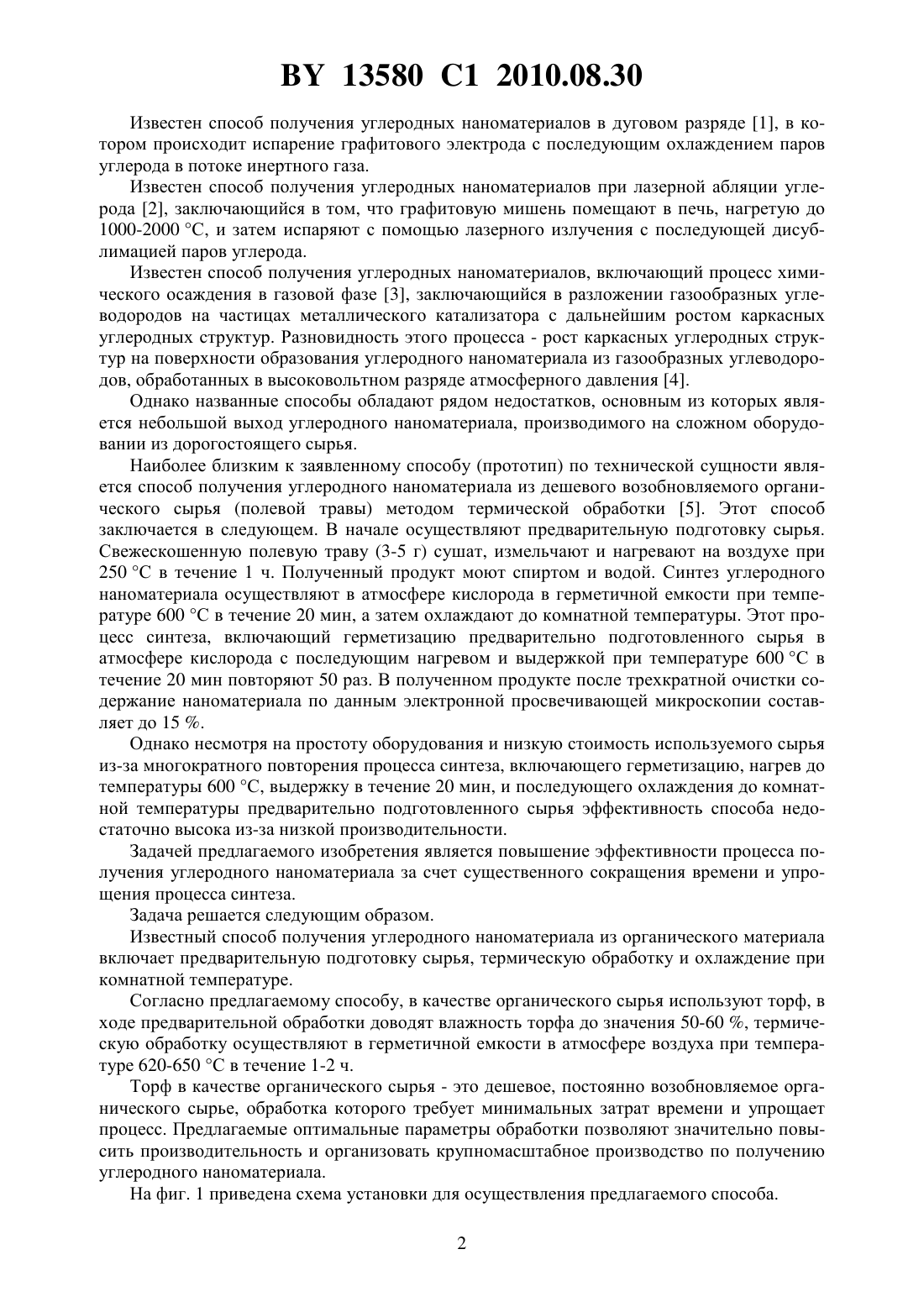

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛУЧЕНИЯ УГЛЕРОДНОГО НАНОМАТЕРИАЛА(71) Заявитель Государственное научное учреждение Институт тепло- и массообмена им. А.В.Лыкова Национальной академии наук Беларуси(72) Авторы Жданок Сергей Александрович Крауклис Андрей Владимирович Самцов Птр Петрович(73) Патентообладатель Государственное научное учреждение Институт теплои массообмена им. А.В.Лыкова Национальной академии наук Беларуси(57) Способ получения углеродного наноматериала, включающий предварительную подготовку органического сырья, термическую обработку и охлаждение при комнатной температуре, отличающийся тем, что в качестве органического сырья используют торф, в ходе предварительной обработки доводят влажность торфа до значения 50-60 , термическую обработку осуществляют в герметичной емкости в атмосфере воздуха при температуре 620-650 С в течение 1-2 часов. Фиг. 1 Изобретение относится к области химии углеродных материалов, в частности к получению углеродных наноматериалов, содержащих многостенные углеродные нанотрубки и углеродные нановолокна, которые могут быть использованы как добавки к бетонам, полимерам, существенно улучшающие их эксплутационные свойства. 13580 1 2010.08.30 Известен способ получения углеродных наноматериалов в дуговом разряде 1, в котором происходит испарение графитового электрода с последующим охлаждением паров углерода в потоке инертного газа. Известен способ получения углеродных наноматериалов при лазерной абляции углерода 2, заключающийся в том, что графитовую мишень помещают в печь, нагретую до 1000-2000 С, и затем испаряют с помощью лазерного излучения с последующей дисублимацией паров углерода. Известен способ получения углеродных наноматериалов, включающий процесс химического осаждения в газовой фазе 3, заключающийся в разложении газообразных углеводородов на частицах металлического катализатора с дальнейшим ростом каркасных углеродных структур. Разновидность этого процесса - рост каркасных углеродных структур на поверхности образования углеродного наноматериала из газообразных углеводородов, обработанных в высоковольтном разряде атмосферного давления 4. Однако названные способы обладают рядом недостатков, основным из которых является небольшой выход углеродного наноматериала, производимого на сложном оборудовании из дорогостоящего сырья. Наиболее близким к заявленному способу (прототип) по технической сущности является способ получения углеродного наноматериала из дешевого возобновляемого органического сырья (полевой травы) методом термической обработки 5. Этот способ заключается в следующем. В начале осуществляют предварительную подготовку сырья. Свежескошенную полевую траву (3-5 г) сушат, измельчают и нагревают на воздухе при 250 С в течение 1 ч. Полученный продукт моют спиртом и водой. Синтез углеродного наноматериала осуществляют в атмосфере кислорода в герметичной емкости при температуре 600 С в течение 20 мин, а затем охлаждают до комнатной температуры. Этот процесс синтеза, включающий герметизацию предварительно подготовленного сырья в атмосфере кислорода с последующим нагревом и выдержкой при температуре 600 С в течение 20 мин повторяют 50 раз. В полученном продукте после трехкратной очистки содержание наноматериала по данным электронной просвечивающей микроскопии составляет до 15 . Однако несмотря на простоту оборудования и низкую стоимость используемого сырья из-за многократного повторения процесса синтеза, включающего герметизацию, нагрев до температуры 600 С, выдержку в течение 20 мин, и последующего охлаждения до комнатной температуры предварительно подготовленного сырья эффективность способа недостаточно высока из-за низкой производительности. Задачей предлагаемого изобретения является повышение эффективности процесса получения углеродного наноматериала за счет существенного сокращения времени и упрощения процесса синтеза. Задача решается следующим образом. Известный способ получения углеродного наноматериала из органического материала включает предварительную подготовку сырья, термическую обработку и охлаждение при комнатной температуре. Согласно предлагаемому способу, в качестве органического сырья используют торф, в ходе предварительной обработки доводят влажность торфа до значения 50-60 , термическую обработку осуществляют в герметичной емкости в атмосфере воздуха при температуре 620-650 С в течение 1-2 ч. Торф в качестве органического сырья - это дешевое, постоянно возобновляемое органического сырье, обработка которого требует минимальных затрат времени и упрощает процесс. Предлагаемые оптимальные параметры обработки позволяют значительно повысить производительность и организовать крупномасштабное производство по получению углеродного наноматериала. На фиг. 1 приведена схема установки для осуществления предлагаемого способа. 2 13580 1 2010.08.30 На фиг. 2 приведена электронная микрофотография получаемого углеродного наноматериала. Установка содержит контейнер 1, предназначенный для термической обработки предварительно подготовленного органического сырья 2 в виде торфа, выполненный из жаропрочного металла и имеющий герметичную крышку 3, препятствующую доступу воздуха к обрабатываемому органическому сырью 2. Контейнер 1 помещают в высокотемпературную нагревательную камеру 4 с загрузочным люком 5, состоящую из теплоизоляционного корпуса 6, внутри которого установлен нагреватель 7, подключенный к регулируемому источнику питания 8, управляемому при помощи термопары 9, контролирующей температуру термической обработки. Способ осуществляется следующим образом. При предварительной подготовке органического сырья 2 в виде торфа вначале определяют его исходную влажность. При влажности торфа ниже необходимой осуществляют его увлажнение (например, орошают) до влажности, не превышающей 60 , а при повышенной влажности осуществляют его сушку на воздухе, для того чтобы влажность не была ниже 50 . Затем органическое сырье 2 в виде торфа с заданной влажностью загружают в контейнер 1 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 включают нагреватель 7, подключенный к регулируемому источнику питания 8, управляемому при помощи термопары 9, для получения необходимой температуры в камере 4 в диапазоне 620-650 С. Термическую обработку в герметичной емкости осуществляют в атмосфере воздуха в течение 1-2 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный продукт, содержащий углеродный материал в виде нанотрубок, нановолокон и аморфный углерод (фиг. 2), взвешивают и исследуют на электронном микроскопе на содержание углеродного наноматериала. Как показали исследования, содержание углеродного наноматериала при оптимально выбранных параметрах составляет 13-15 . Осуществление способа можно проиллюстрировать следующими примерами, подтверждающими целесообразность предлагаемых в способе параметров для решения поставленной задачи. Пример 1. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 30 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 400 С и содержимое установки выдерживают при этой температуре в течение 3 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. Пример 2. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 40 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 500 С и содержимое установки выдерживают при этой температуре в течение 2 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. 13580 1 2010.08.30 Пример 3. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 50 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 620 С и содержимое установки выдерживают при этой температуре в течение 2 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. Пример 4. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 60 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 650 С и содержимое установки выдерживают при этой температуре в течение 1 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. Пример 5. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 70 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 700 С и содержимое установки выдерживают при этой температуре в течение 1 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. Пример 6. В контейнер 1 загружают 1000 г предварительно подготовленного сырья 2 в виде торфа с влажностью порядка 75 и плотно закрывают крышкой 3 (емкость герметизируют). После чего контейнер 1 помещают в высокотемпературную нагревательную камеру 4. После закрытия люка 5 температуру поднимают до 750 С и содержимое установки выдерживают при этой температуре в течение 1 ч. После извлечения контейнера 1 из камеры 4 его охлаждают на воздухе при плотно закрытой крышке 3 до комнатной температуры. Полученный углеродный наноматериал взвешивают и исследуют на электронном микроскопе. Результаты исследования приведены в таблице. Как показывает таблица, именно при влажности 50-60 и термической обработке при температуре 620-650 С в течение 1-2 ч, происходит максимальный выход углеродного наноматериала. Таким образом, предлагаемый способ получения углеродного наноматериала из органического сырья в виде торфа при указанных оптимальных параметрах позволяет повы 4 13580 1 2010.08.30 сить эффективность процесса получения углеродного наноматериала из дешевого возобновляемого органического сырья. Предлагаемые оптимальные параметры обработки позволяют значительно повысить производительность и организовать крупномасштабное производство по получению углеродных наноматериалов, которые могут быть использованы как добавки к бетонам, полимерам и существенно улучшат их эксплутационные свойства. Источники информации 1. , , , , 358, 1992. - . 220-222. 2..,., , ., . .,, 72, 2001. - . 5. 3. , , , , , , , , , , , ,. - . 67. -17. - 1995. 4. Патент РБ 10010, МПК 82 3/00, 2007. 5..,.,.,. , 16, 2005. - . 1192-1195. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
