Кран
Текст

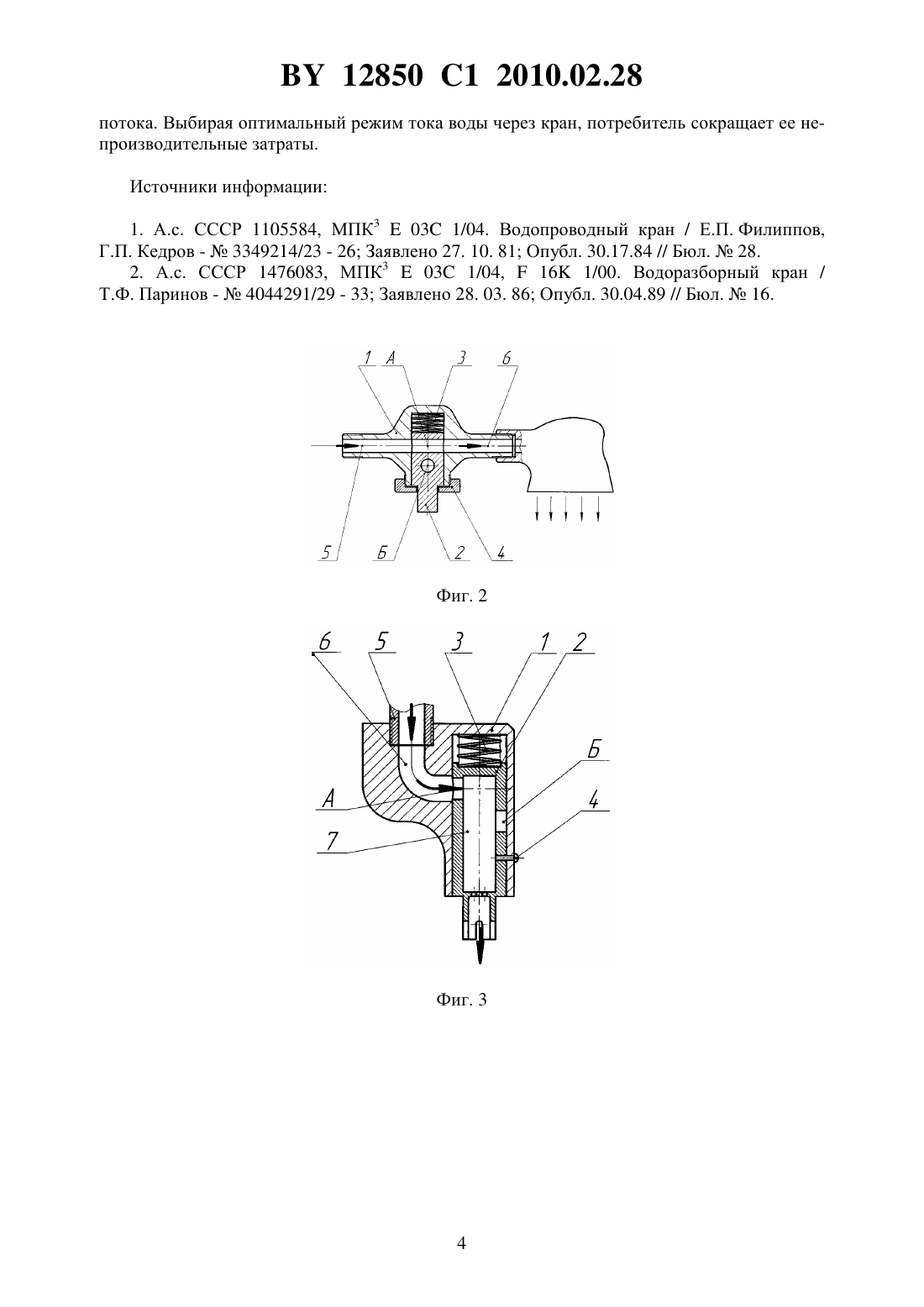

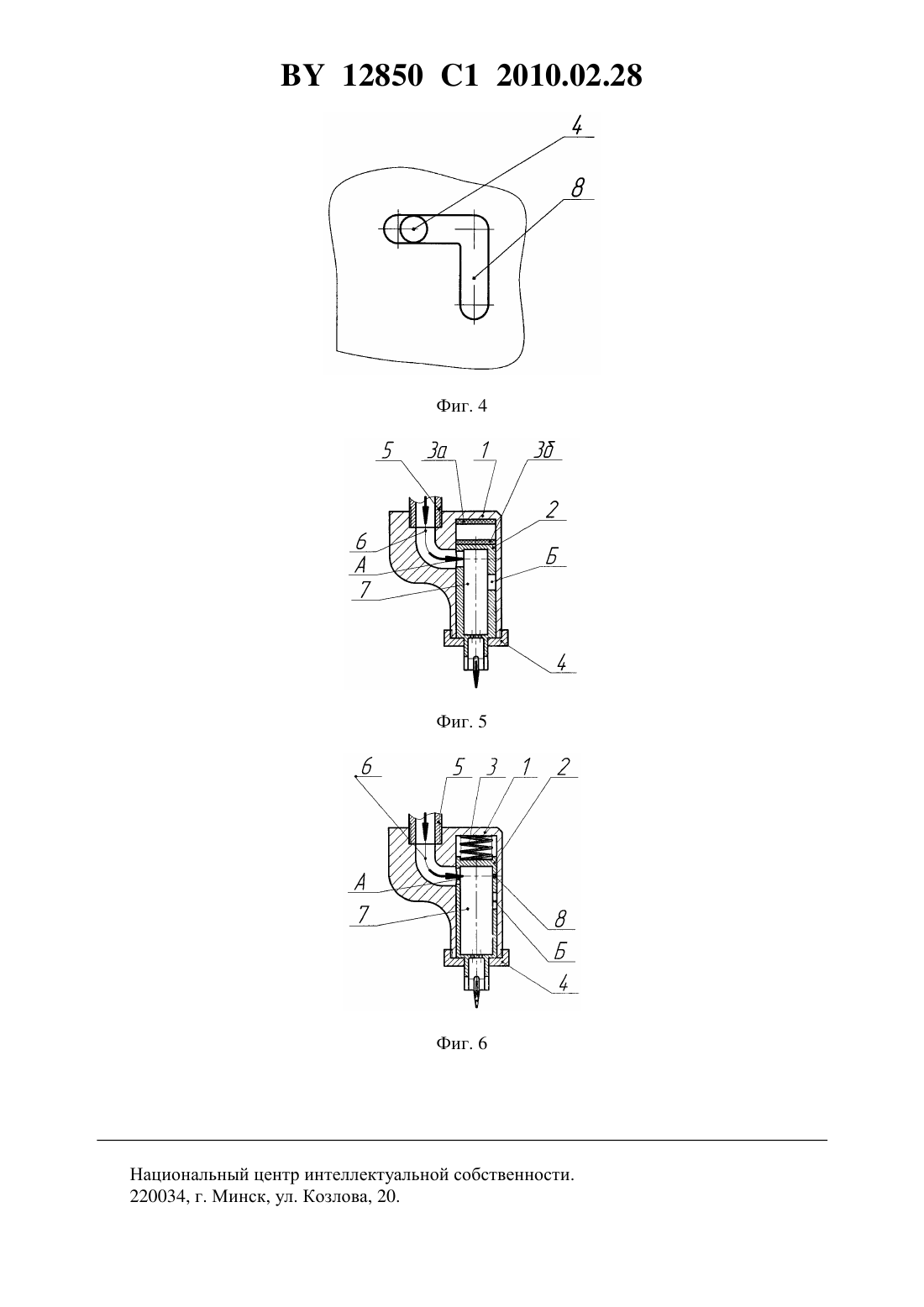

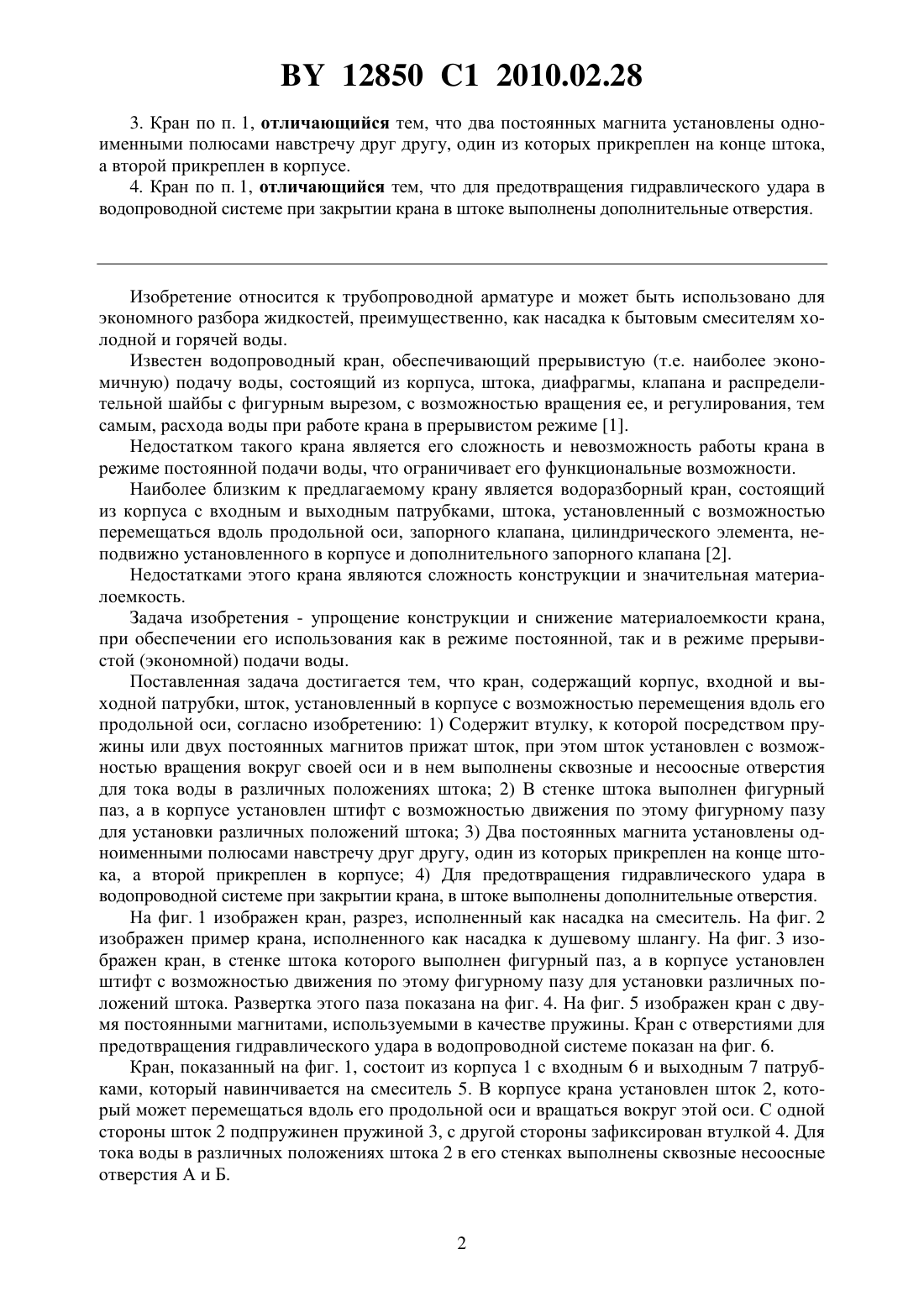

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Соколов Михаил Владимирович(72) Автор Соколов Михаил Владимирович(73) Патентообладатель Соколов Михаил Владимирович(57) 1. Кран, содержащий корпус, входной и выходной патрубки, шток, установленный в корпусе с возможностью перемещения вдоль его продольной оси, отличающийся тем,что содержит втулку, к которой посредством пружины или двух постоянных магнитов прижат шток, при этом шток установлен с возможностью вращения вокруг своей оси и в нем выполнены сквозные и несоосные отверстия для тока воды в различных положениях штока. 2. Кран по п. 1, отличающийся тем, что в стенке штока выполнен фигурный паз, а в корпусе установлен штифт с возможностью движения по этому фигурному пазу для установки различных положений штока. 12850 1 2010.02.28 3. Кран по п. 1, отличающийся тем, что два постоянных магнита установлены одноименными полюсами навстречу друг другу, один из которых прикреплен на конце штока,а второй прикреплен в корпусе. 4. Кран по п. 1, отличающийся тем, что для предотвращения гидравлического удара в водопроводной системе при закрытии крана в штоке выполнены дополнительные отверстия. Изобретение относится к трубопроводной арматуре и может быть использовано для экономного разбора жидкостей, преимущественно, как насадка к бытовым смесителям холодной и горячей воды. Известен водопроводный кран, обеспечивающий прерывистую (т.е. наиболее экономичную) подачу воды, состоящий из корпуса, штока, диафрагмы, клапана и распределительной шайбы с фигурным вырезом, с возможностью вращения ее, и регулирования, тем самым, расхода воды при работе крана в прерывистом режиме 1. Недостатком такого крана является его сложность и невозможность работы крана в режиме постоянной подачи воды, что ограничивает его функциональные возможности. Наиболее близким к предлагаемому крану является водоразборный кран, состоящий из корпуса с входным и выходным патрубками, штока, установленный с возможностью перемещаться вдоль продольной оси, запорного клапана, цилиндрического элемента, неподвижно установленного в корпусе и дополнительного запорного клапана 2. Недостатками этого крана являются сложность конструкции и значительная материалоемкость. Задача изобретения - упрощение конструкции и снижение материалоемкости крана,при обеспечении его использования как в режиме постоянной, так и в режиме прерывистой (экономной) подачи воды. Поставленная задача достигается тем, что кран, содержащий корпус, входной и выходной патрубки, шток, установленный в корпусе с возможностью перемещения вдоль его продольной оси, согласно изобретению 1) Содержит втулку, к которой посредством пружины или двух постоянных магнитов прижат шток, при этом шток установлен с возможностью вращения вокруг своей оси и в нем выполнены сквозные и несоосные отверстия для тока воды в различных положениях штока 2) В стенке штока выполнен фигурный паз, а в корпусе установлен штифт с возможностью движения по этому фигурному пазу для установки различных положений штока 3) Два постоянных магнита установлены одноименными полюсами навстречу друг другу, один из которых прикреплен на конце штока, а второй прикреплен в корпусе 4) Для предотвращения гидравлического удара в водопроводной системе при закрытии крана, в штоке выполнены дополнительные отверстия. На фиг. 1 изображен кран, разрез, исполненный как насадка на смеситель. На фиг. 2 изображен пример крана, исполненного как насадка к душевому шлангу. На фиг. 3 изображен кран, в стенке штока которого выполнен фигурный паз, а в корпусе установлен штифт с возможностью движения по этому фигурному пазу для установки различных положений штока. Развертка этого паза показана на фиг. 4. На фиг. 5 изображен кран с двумя постоянными магнитами, используемыми в качестве пружины. Кран с отверстиями для предотвращения гидравлического удара в водопроводной системе показан на фиг. 6. Кран, показанный на фиг. 1, состоит из корпуса 1 с входным 6 и выходным 7 патрубками, который навинчивается на смеситель 5. В корпусе крана установлен шток 2, который может перемещаться вдоль его продольной оси и вращаться вокруг этой оси. С одной стороны шток 2 подпружинен пружиной 3, с другой стороны зафиксирован втулкой 4. Для тока воды в различных положениях штока 2 в его стенках выполнены сквозные несоосные отверстия А и Б. 12850 1 2010.02.28 Кран работает в дух режимах режиме постоянного тока воды, и в режиме прерывистого (экономичного) тока воды. При работе в режиме постоянного тока, отрегулированный по температуре и напору поток воды от смесителя 5 подается во входной патрубок 6 крана. Отверстие А штока 2 полностью совпадает с отверстием входного патрубка 6, вода свободно проходит во внутреннюю полость штока 2 и сливается наружу. Поворачивая рукой шток 2 за его нижний конец вокруг оси изменяют площадь перекрытия входного патрубка 6 и отверстия А, регулируя тем самым величину потока исходящей жидкости. Для перехода в режим прерывистого тока воды шток 2 поворачивают за его нижнюю часть вокруг оси до полного перекрытия стенкой штока 2 отверстия входного патрубка 6(по фиг. 1 на 180 градусов). Ток воды через кран, при этом, прекращается. При нажиме(например, руками или тарелкой) на нижний конец штока 2, он поднимается вверх. При этом отверстие Б штока 2 начинает совмещаться с отверстием входного патрубка 6, и ток воды возобновляется. Регулируя высоту подъема штока 2 и изменяя, тем самым, величину совпадения отверстия входного патрубка 6 с отверстием Б, регулируют величину тока воды через кран. При снятии усилия руки на шток 2, он, под действием пружины 3, возвращается в крайнее нижнее положение, и ток воды прекращается. Кран, показанный на фиг. 2, состоит из корпуса 1 с входным 5 и выходным 6 патрубками. В штоке 2, подпружиненном пружиной 3, выполнены два сквозных несоосных отверстия А и Б. Шток 2 удерживается в корпусе втулкой 4. В режиме непрерывного тока воды отверстие А штока 2 совпадает с отверстием входного патрубка 5. Чтобы перейти в режим прерывистого тока воды, шток 2 нужно повернуть вокруг своей оси до полного перекрытия стенкой штока отверстия входного патрубка 5 (по фиг. 2 на 90 градусов). Ток воды через кран, при этом, прекращается. При нажатии на нижний конец штока 2, он поднимается вверх, совмещая отверстие Б с отверстием входного патрубка 5, и ток воды через кран возобновляется. Кран, согласно фиг. 3 и 4, состоит из корпуса 1, навинченного на выход смесителя 5, с входным 6 и выходным 7 патрубками, и штока 2 со сквозными и несоосными отверстиями А и Б, подпружиненного пружиной 3. В корпусе крана установлен штифт 4, входящий в фигурный паз 8, выполненный в штоке 2. Работает кран следующим образом. В положении показанном на фиг. 3, отверстие А штока 2 совмещено с отверстием входного патрубка 6, и вода проходит через кран в режиме постоянного тока. При повороте штока на 180 градусов, его стенка перекрывает отверстие входного патрубка 6, ток воды прерывается, и кран переходит в режим прерывистого тока воды. При нажатии на нижний конец штока 2, он поднимается, скользя вертикальной частью паза 8 по штифту 4, отверстие Б совмещается с отверстием входного патрубка 6, и ток воды возобновляется. На фиг. 5 изображен кран, где вместо пружины использованы два постоянных магнита За и 36, расположенные навстречу друг другу одноименными полюсами и постоянно отталкивающиеся. При этом, один из магнитов крепится на конце подвижного штока 2, а второй на корпусе 1. В остальном кран работает так же, как в описании, приведенном для фиг. 1. Кран, чертеж которого показан на фиг. 6, отличается от крана по фиг. 1 тем, что в стенке штока 2 выполнено дополнительное отверстие 8. При повороте штока 2 в режим перекрытия тока воды, отверстие 8 совмещается с отверстием входного патрубка 6, вода в минимальном режиме проходит через кран, вследствие чего в системе не происходит гидроудара. Посредством описанных кранов, вода, в зависимости от нужд потребителя, может подаваться как в режиме постоянного тока, с возможностью регулирования величины потока от . до ., так и в режиме прерывистого тока, так же с возможностью регулирования 12850 1 2010.02.28 потока. Выбирая оптимальный режим тока воды через кран, потребитель сокращает ее непроизводительные затраты. Источники информации 1. А.с. СССР 1105584, МПК 303 1/04. Водопроводный кран / Е.П. Филиппов,Г.П. Кедров -3349214/23 - 26 Заявлено 27. 10. 81 Опубл. 30.17.84 // Бюл.28. 2. А.с. СССР 1476083, МПК 303 1/04,16 1/00. Водоразборный кран / Т.Ф. Паринов -4044291/29 - 33 Заявлено 28. 03. 86 Опубл. 30.04.89 // Бюл.16. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
МПК / Метки
МПК: E03C 1/04
Метки: кран
