Электропечь для бань

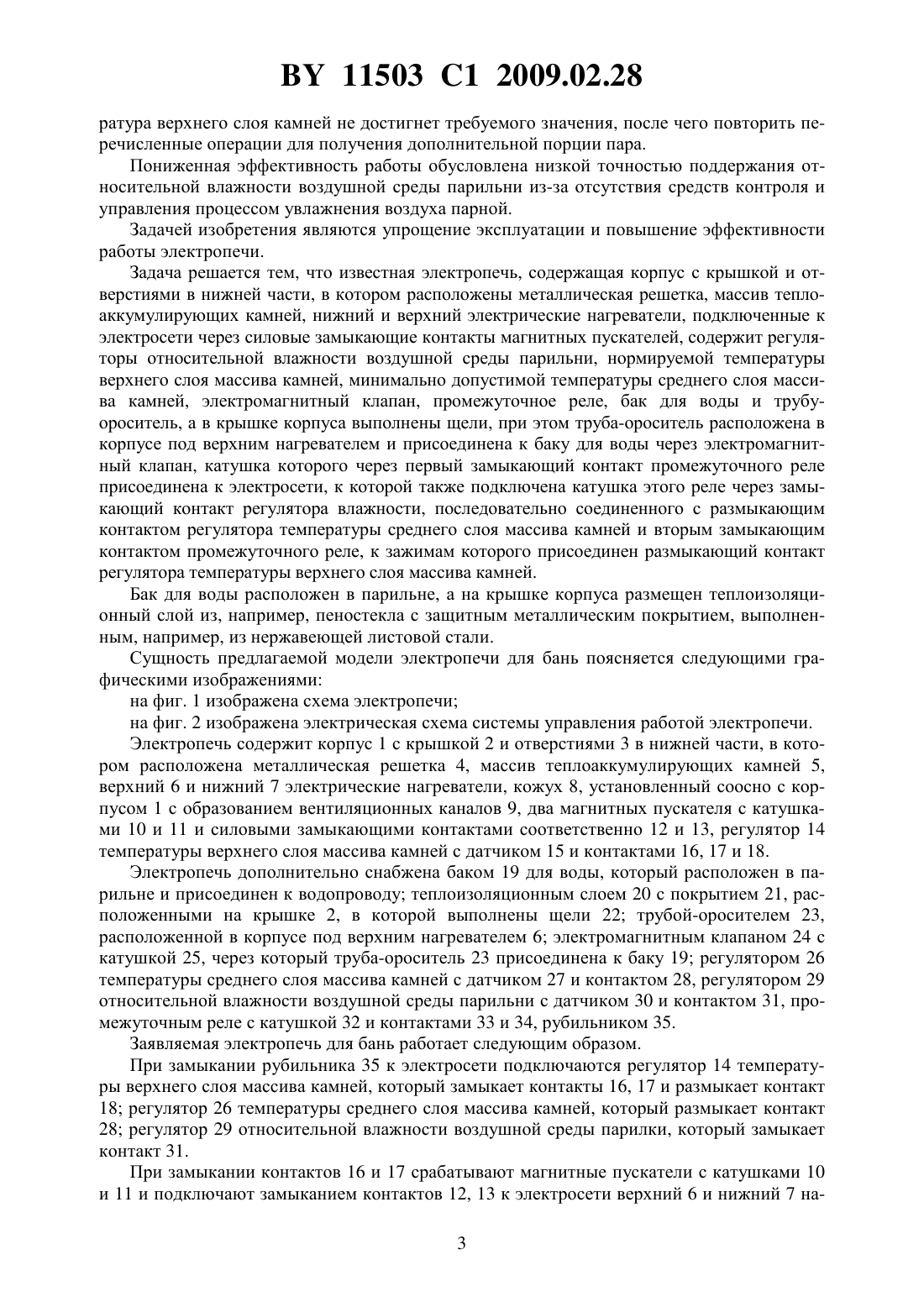

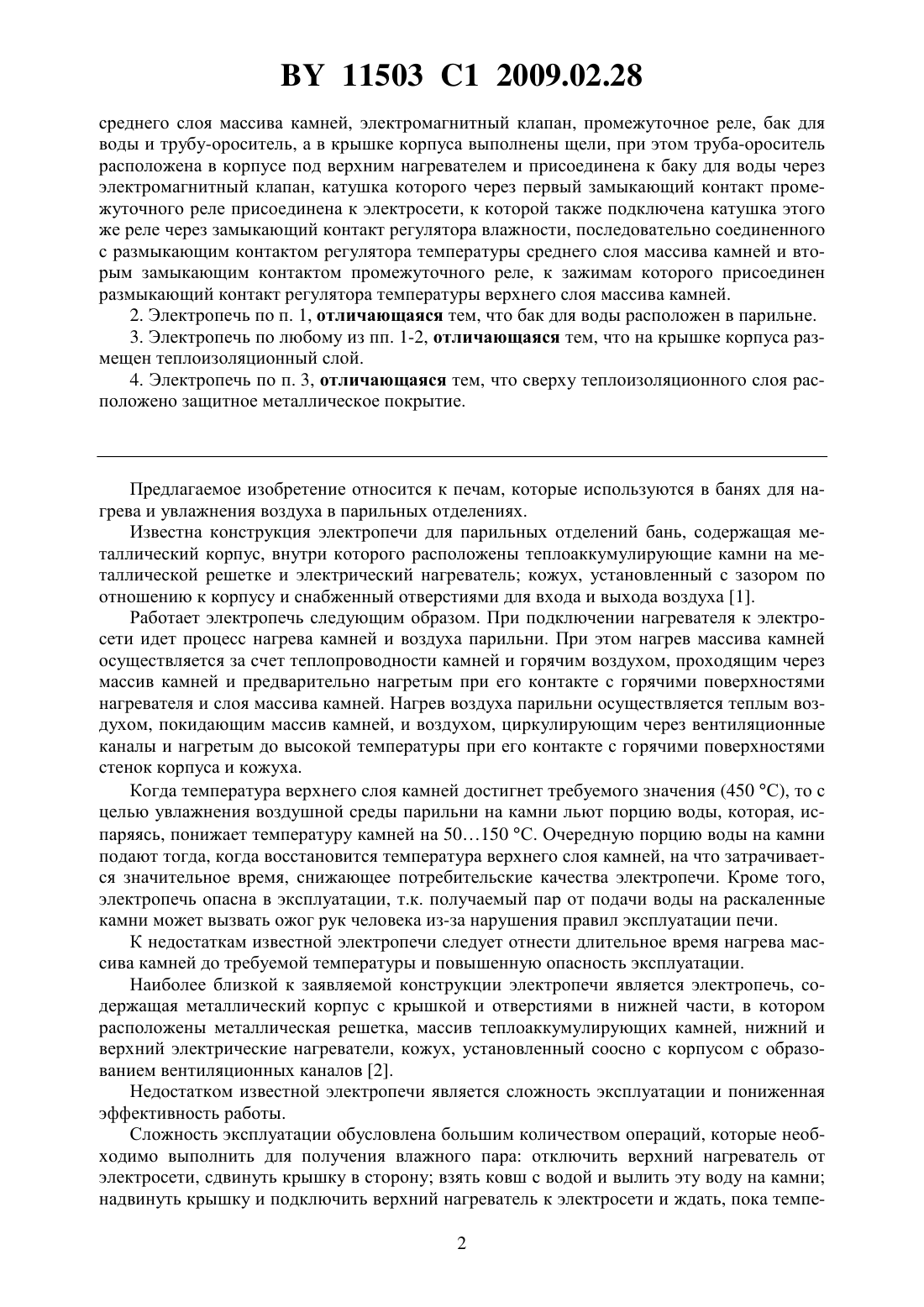

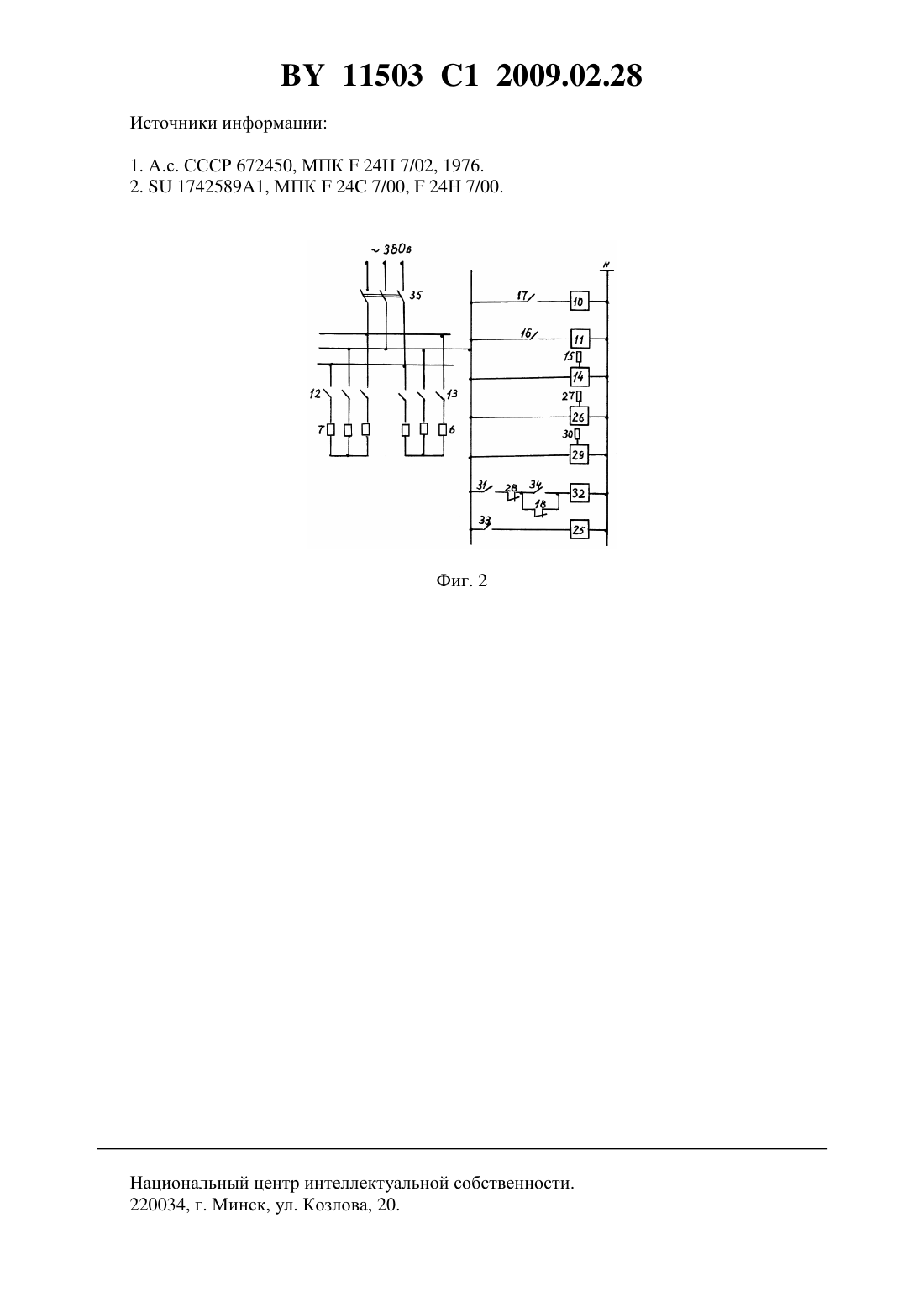

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью БелХард Компьютерс(72) Авторы Синяков Анатолий Леонидович Мамоненко Игорь Викторович(73) Патентообладатель Общество с ограниченной ответственностью БелХард Компьютерс(57) 1. Электропечь для бань, содержащая металлический корпус с крышкой и отверстиями в нижней части, в котором расположены металлическая решетка, массив теплоаккумулирующих камней, нижний и верхний электрические нагреватели, подключенные к электросети через силовые замыкающие контакты магнитных пускателей, отличающаяся тем,что содержит регуляторы относительной влажности воздушной среды парильни, нормируемой температуры верхнего слоя массива камней и минимально допустимой температуры 11503 1 2009.02.28 среднего слоя массива камней, электромагнитный клапан, промежуточное реле, бак для воды и трубу-ороситель, а в крышке корпуса выполнены щели, при этом труба-ороситель расположена в корпусе под верхним нагревателем и присоединена к баку для воды через электромагнитный клапан, катушка которого через первый замыкающий контакт промежуточного реле присоединена к электросети, к которой также подключена катушка этого же реле через замыкающий контакт регулятора влажности, последовательно соединенного с размыкающим контактом регулятора температуры среднего слоя массива камней и вторым замыкающим контактом промежуточного реле, к зажимам которого присоединен размыкающий контакт регулятора температуры верхнего слоя массива камней. 2. Электропечь по п. 1, отличающаяся тем, что бак для воды расположен в парильне. 3. Электропечь по любому из пп. 1-2, отличающаяся тем, что на крышке корпуса размещен теплоизоляционный слой. 4. Электропечь по п. 3, отличающаяся тем, что сверху теплоизоляционного слоя расположено защитное металлическое покрытие. Предлагаемое изобретение относится к печам, которые используются в банях для нагрева и увлажнения воздуха в парильных отделениях. Известна конструкция электропечи для парильных отделений бань, содержащая металлический корпус, внутри которого расположены теплоаккумулирующие камни на металлической решетке и электрический нагреватель кожух, установленный с зазором по отношению к корпусу и снабженный отверстиями для входа и выхода воздуха 1. Работает электропечь следующим образом. При подключении нагревателя к электросети идет процесс нагрева камней и воздуха парильни. При этом нагрев массива камней осуществляется за счет теплопроводности камней и горячим воздухом, проходящим через массив камней и предварительно нагретым при его контакте с горячими поверхностями нагревателя и слоя массива камней. Нагрев воздуха парильни осуществляется теплым воздухом, покидающим массив камней, и воздухом, циркулирующим через вентиляционные каналы и нагретым до высокой температуры при его контакте с горячими поверхностями стенок корпуса и кожуха. Когда температура верхнего слоя камней достигнет требуемого значения (450 С), то с целью увлажнения воздушной среды парильни на камни льют порцию воды, которая, испаряясь, понижает температуру камней на 50150 С. Очередную порцию воды на камни подают тогда, когда восстановится температура верхнего слоя камней, на что затрачивается значительное время, снижающее потребительские качества электропечи. Кроме того,электропечь опасна в эксплуатации, т.к. получаемый пар от подачи воды на раскаленные камни может вызвать ожог рук человека из-за нарушения правил эксплуатации печи. К недостаткам известной электропечи следует отнести длительное время нагрева массива камней до требуемой температуры и повышенную опасность эксплуатации. Наиболее близкой к заявляемой конструкции электропечи является электропечь, содержащая металлический корпус с крышкой и отверстиями в нижней части, в котором расположены металлическая решетка, массив теплоаккумулирующих камней, нижний и верхний электрические нагреватели, кожух, установленный соосно с корпусом с образованием вентиляционных каналов 2. Недостатком известной электропечи является сложность эксплуатации и пониженная эффективность работы. Сложность эксплуатации обусловлена большим количеством операций, которые необходимо выполнить для получения влажного пара отключить верхний нагреватель от электросети, сдвинуть крышку в сторону взять ковш с водой и вылить эту воду на камни надвинуть крышку и подключить верхний нагреватель к электросети и ждать, пока темпе 2 11503 1 2009.02.28 ратура верхнего слоя камней не достигнет требуемого значения, после чего повторить перечисленные операции для получения дополнительной порции пара. Пониженная эффективность работы обусловлена низкой точностью поддержания относительной влажности воздушной среды парильни из-за отсутствия средств контроля и управления процессом увлажнения воздуха парной. Задачей изобретения являются упрощение эксплуатации и повышение эффективности работы электропечи. Задача решается тем, что известная электропечь, содержащая корпус с крышкой и отверстиями в нижней части, в котором расположены металлическая решетка, массив теплоаккумулирующих камней, нижний и верхний электрические нагреватели, подключенные к электросети через силовые замыкающие контакты магнитных пускателей, содержит регуляторы относительной влажности воздушной среды парильни, нормируемой температуры верхнего слоя массива камней, минимально допустимой температуры среднего слоя массива камней, электромагнитный клапан, промежуточное реле, бак для воды и трубуороситель, а в крышке корпуса выполнены щели, при этом труба-ороситель расположена в корпусе под верхним нагревателем и присоединена к баку для воды через электромагнитный клапан, катушка которого через первый замыкающий контакт промежуточного реле присоединена к электросети, к которой также подключена катушка этого реле через замыкающий контакт регулятора влажности, последовательно соединенного с размыкающим контактом регулятора температуры среднего слоя массива камней и вторым замыкающим контактом промежуточного реле, к зажимам которого присоединен размыкающий контакт регулятора температуры верхнего слоя массива камней. Бак для воды расположен в парильне, а на крышке корпуса размещен теплоизоляционный слой из, например, пеностекла с защитным металлическим покрытием, выполненным, например, из нержавеющей листовой стали. Сущность предлагаемой модели электропечи для бань поясняется следующими графическими изображениями на фиг. 1 изображена схема электропечи на фиг. 2 изображена электрическая схема системы управления работой электропечи. Электропечь содержит корпус 1 с крышкой 2 и отверстиями 3 в нижней части, в котором расположена металлическая решетка 4, массив теплоаккумулирующих камней 5,верхний 6 и нижний 7 электрические нагреватели, кожух 8, установленный соосно с корпусом 1 с образованием вентиляционных каналов 9, два магнитных пускателя с катушками 10 и 11 и силовыми замыкающими контактами соответственно 12 и 13, регулятор 14 температуры верхнего слоя массива камней с датчиком 15 и контактами 16, 17 и 18. Электропечь дополнительно снабжена баком 19 для воды, который расположен в парильне и присоединен к водопроводу теплоизоляционным слоем 20 с покрытием 21, расположенными на крышке 2, в которой выполнены щели 22 трубой-оросителем 23,расположенной в корпусе под верхним нагревателем 6 электромагнитным клапаном 24 с катушкой 25, через который труба-ороситель 23 присоединена к баку 19 регулятором 26 температуры среднего слоя массива камней с датчиком 27 и контактом 28, регулятором 29 относительной влажности воздушной среды парильни с датчиком 30 и контактом 31, промежуточным реле с катушкой 32 и контактами 33 и 34, рубильником 35. Заявляемая электропечь для бань работает следующим образом. При замыкании рубильника 35 к электросети подключаются регулятор 14 температуры верхнего слоя массива камней, который замыкает контакты 16, 17 и размыкает контакт 18 регулятор 26 температуры среднего слоя массива камней, который размыкает контакт 28 регулятор 29 относительной влажности воздушной среды парилки, который замыкает контакт 31. При замыкании контактов 16 и 17 срабатывают магнитные пускатели с катушками 10 и 11 и подключают замыканием контактов 12, 13 к электросети верхний 6 и нижний 7 на 3 11503 1 2009.02.28 греватели электропечи, которые обеспечивают нагрев камней и воздушной среды парильни до требуемой температуры. При работе нагревателей 6 и 7 вода не подается на теплоаккумулирующие камни, так как при замкнутом контакте 31 и разомкнутых контактах 18,28, 34 катушка 32 промежуточного реле обесточена и контакт 33 в цепи катушки 25 электронного клапана 24 разомкнут и последний закрыт. По мере нагрева камней при температуре 200 С регулятор температуры 26 замыкает контакт 28, но катушка 32 промежуточного реле остается не подключенной к электросети,так как разомкнуты контакты 18 и 34, и вода через трубу-ороситель 23 не подается на камни с целью получения влажного пара, так как электромагнитный клапан 24 закрыт. Когда температура верхнего слоя массива камней достигнет значения 450 С, то регулятор 14 разомкнет контакты 16 и 17 и замкнет контакт 18. В этом случае прекратят работу нагреватели 6 и 7 и к электросети подключится катушка 32 промежуточного реле,которое замкнет контакты 33 и 34. С замыканием контакта 33 к сети подключится катушка 25 электромагнитного клапана, и последний открывается, и вода начинает с бака 19 через трубу-ороситель 23 поступать на теплоаккумулирующие камни 5 для получения пара,который через щели 22 поступает в воздушную среду парильни. Подача воды на камни приводит к понижению температуры верхнего слоя камней,при этом срабатывает регулятор температуры 14 и замыкает контакты 16 и 17 и размыкает контакт 18. В этом случае опять начинают работать нагреватели 6 и 7, а вода продолжает поступать на камни, так как катушка 32 остается подключенной к электросети через замкнутые контакты 31, 28 и 34. При длительной подаче воды на камни 5 может понизиться температура среднего слоя камней (меньше 200 С). В этом случае сработает регулятор температуры 26 с датчиком 27 и разомкнет контакт 28, что приведет к обесточиванию катушки 32 промежуточного реле, последнее разомкнет контакты 33 и 34, и прекратится подача воды на камни. Возобновится подача воды на камни после того, когда температура верхнего слоя камней станет равной 450 С. В этом случае сработает регулятор 14 с датчиком 15 и разомкнет контакты 16, 17 и замкнет контакт 18, что приведет к срабатыванию промежуточного реле, и последнее замыканием контактов 33 и 34 обеспечивает срабатывание электромагнитного клапана с катушкой 25, и вода опять начинает подаваться на камни. Подача воды на теплоаккумулирующие камни прекратится, когда относительная влажность воздушной среды станет равной заданному значению. В этом случае регулятор 29 с датчиком 30 разомкнет контакт 31. Далее работа системы управления повторяется. Упрощение эксплуатации электропечи достигнуто механизацией процесса получения влажного пара для увеличения относительной влажности воздушной среды парильни, для чего электропечь снабжена трубой-оросителем, присоединенной к баку для воды через электромагнитный клапан. Повышение эффективности работы электропечи достигнуто автоматизацией процесса поддержания требуемой относительной влажности воздушной среды парильни, для чего электропечь оборудована регуляторами относительной влажности воздушной среды парильни, минимально допустимой температуры среднего слоя массива камней, промежуточным реле. Кроме этого, при наличии теплоизоляции на крышке уменьшается опасность эксплуатации печи и уменьшается время нагрева камней до требуемой температуры. Таким образом, в процессе работы заявляемой электропечи происходит достижение поставленной технической задачи упрощение эксплуатации и повышение эффективности работы электропечи за счет механизации процесса получения влажного пара для воздушной среды парильни и автоматизации процесса поддержания требуемой относительной влажности воздушной среды парильни. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
