Полуавтоматический пистолет

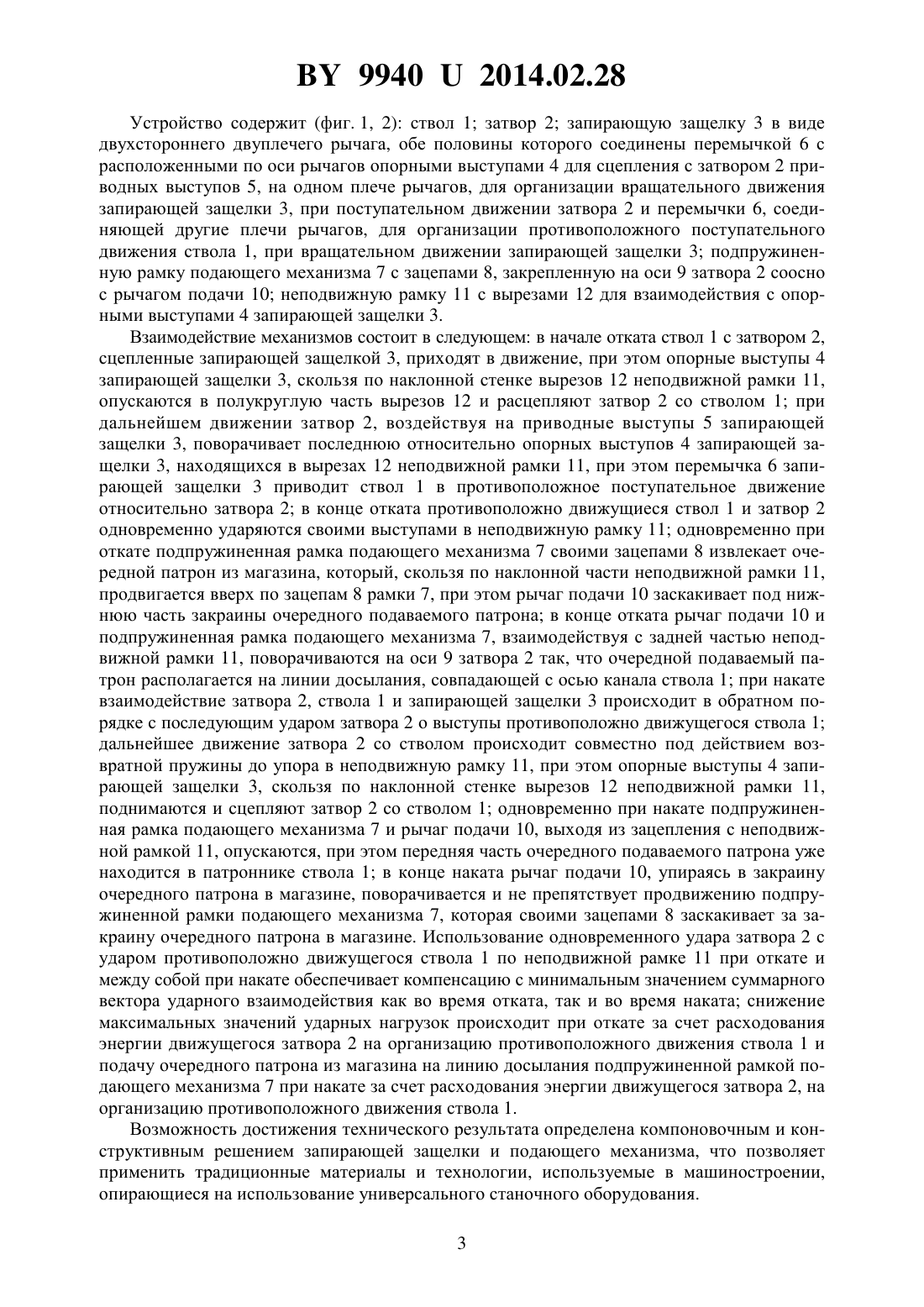

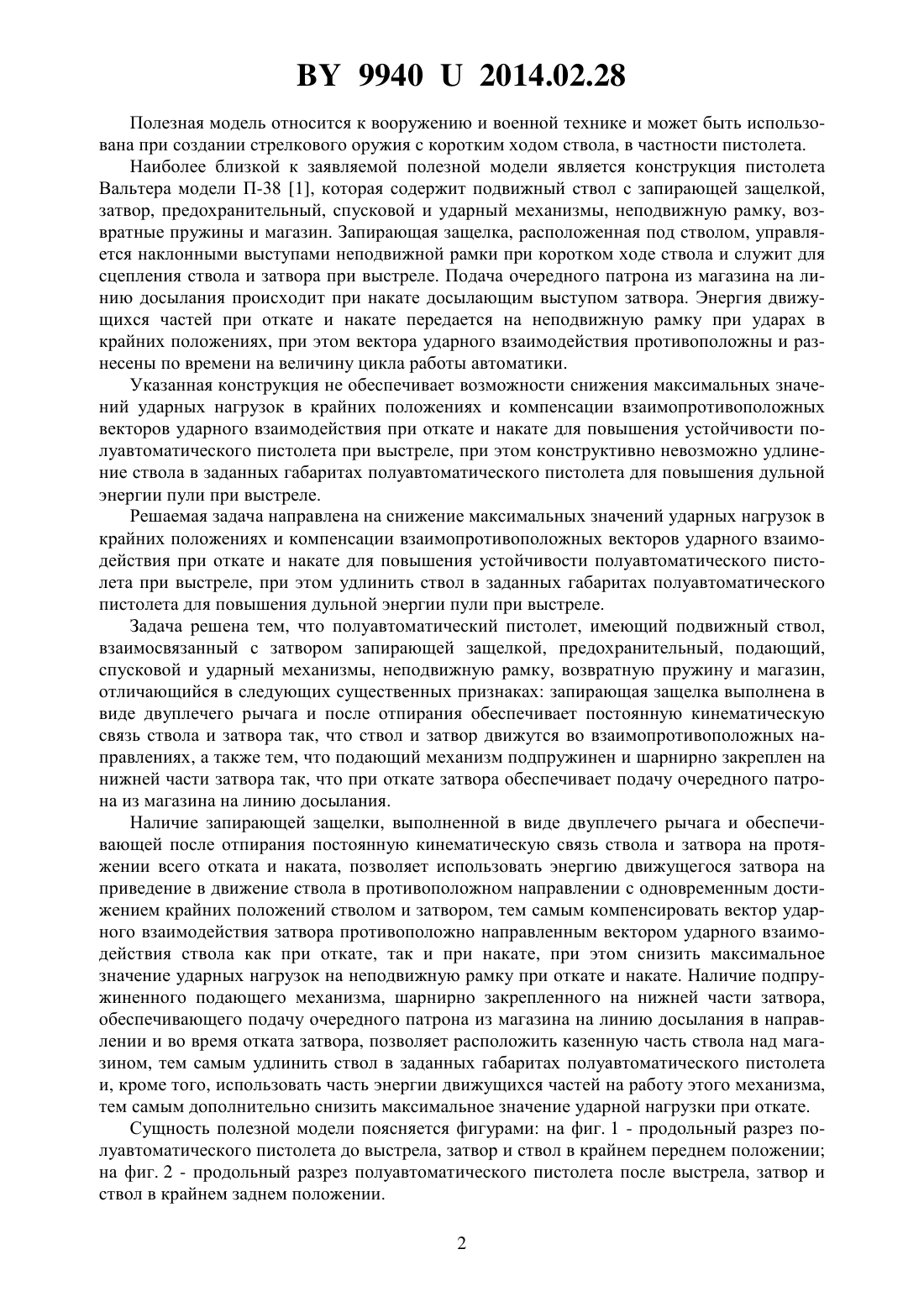

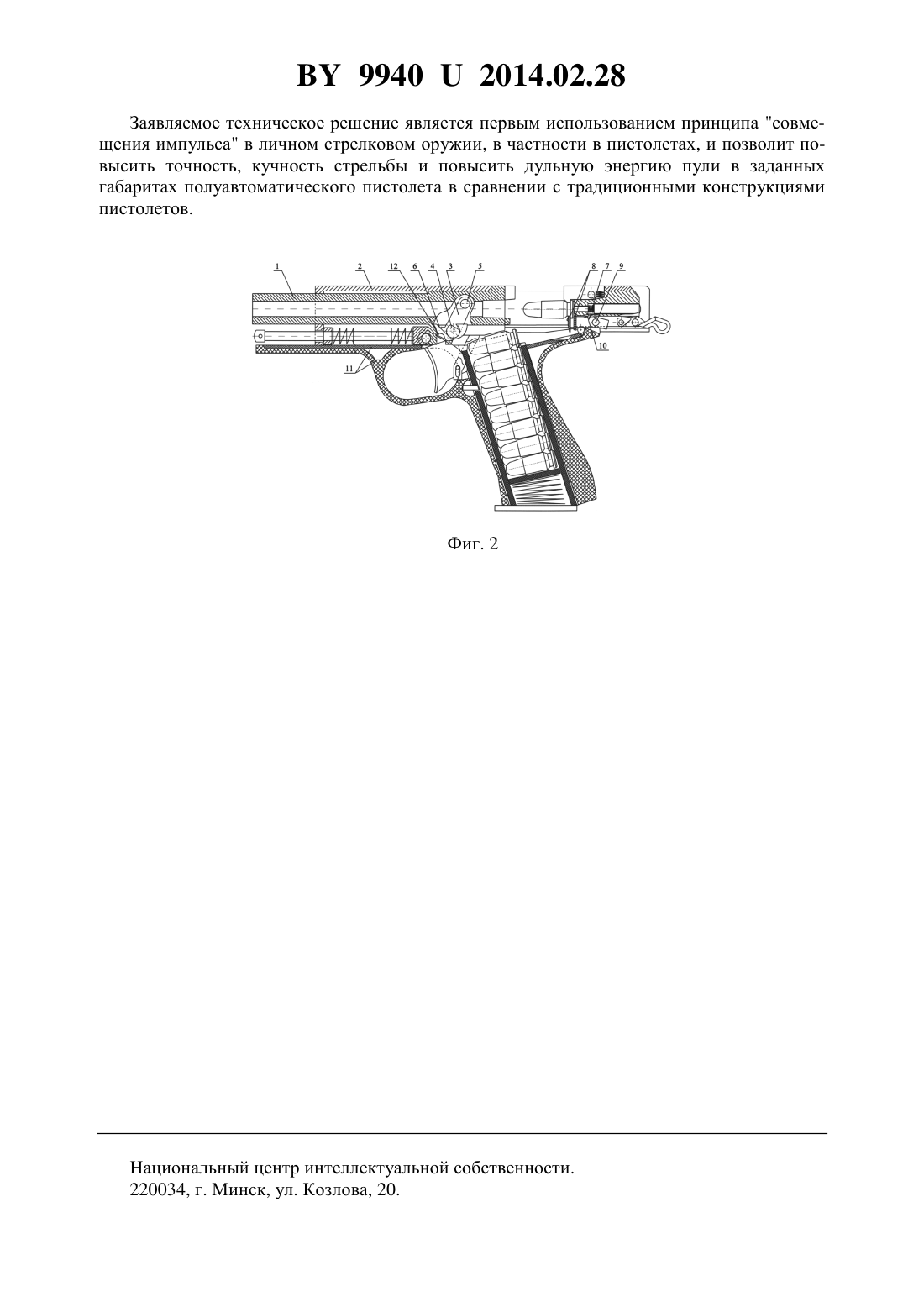

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Паташков Юрий Геннадьевич(72) Автор Паташков Юрий Геннадьевич(73) Патентообладатель Паташков Юрий Геннадьевич(57) Полуавтоматический пистолет, содержащий подвижный ствол, взаимосвязанный с затвором запирающей защелкой, предохранительный, подающий, спусковой и ударный механизмы, неподвижную рамку, возвратную пружину и магазин, отличающийся тем, что запирающая защелка выполнена в виде двуплечего рычага с возможностью обеспечения после отпирания постоянной кинематической связи ствола и затвора, и с возможностью движения ствола и затвора во взаимно противоположных направлениях, при этом подающий механизм подпружинен и шарнирно закреплен на нижней части затвора с возможностью обеспечения при откате затвора подачи очередного патрона из магазина на линию досылания.(56) 1. Материальная часть стрелкового оружия. Книга 1. / Под ред. А.А.Благонравова. Оборонгиз, 1945. - 343 с. 99402014.02.28 Полезная модель относится к вооружению и военной технике и может быть использована при создании стрелкового оружия с коротким ходом ствола, в частности пистолета. Наиболее близкой к заявляемой полезной модели является конструкция пистолета Вальтера модели П-38 1, которая содержит подвижный ствол с запирающей защелкой,затвор, предохранительный, спусковой и ударный механизмы, неподвижную рамку, возвратные пружины и магазин. Запирающая защелка, расположенная под стволом, управляется наклонными выступами неподвижной рамки при коротком ходе ствола и служит для сцепления ствола и затвора при выстреле. Подача очередного патрона из магазина на линию досылания происходит при накате досылающим выступом затвора. Энергия движущихся частей при откате и накате передается на неподвижную рамку при ударах в крайних положениях, при этом вектора ударного взаимодействия противоположны и разнесены по времени на величину цикла работы автоматики. Указанная конструкция не обеспечивает возможности снижения максимальных значений ударных нагрузок в крайних положениях и компенсации взаимопротивоположных векторов ударного взаимодействия при откате и накате для повышения устойчивости полуавтоматического пистолета при выстреле, при этом конструктивно невозможно удлинение ствола в заданных габаритах полуавтоматического пистолета для повышения дульной энергии пули при выстреле. Решаемая задача направлена на снижение максимальных значений ударных нагрузок в крайних положениях и компенсации взаимопротивоположных векторов ударного взаимодействия при откате и накате для повышения устойчивости полуавтоматического пистолета при выстреле, при этом удлинить ствол в заданных габаритах полуавтоматического пистолета для повышения дульной энергии пули при выстреле. Задача решена тем, что полуавтоматический пистолет, имеющий подвижный ствол,взаимосвязанный с затвором запирающей защелкой, предохранительный, подающий,спусковой и ударный механизмы, неподвижную рамку, возвратную пружину и магазин,отличающийся в следующих существенных признаках запирающая защелка выполнена в виде двуплечего рычага и после отпирания обеспечивает постоянную кинематическую связь ствола и затвора так, что ствол и затвор движутся во взаимопротивоположных направлениях, а также тем, что подающий механизм подпружинен и шарнирно закреплен на нижней части затвора так, что при откате затвора обеспечивает подачу очередного патрона из магазина на линию досылания. Наличие запирающей защелки, выполненной в виде двуплечего рычага и обеспечивающей после отпирания постоянную кинематическую связь ствола и затвора на протяжении всего отката и наката, позволяет использовать энергию движущегося затвора на приведение в движение ствола в противоположном направлении с одновременным достижением крайних положений стволом и затвором, тем самым компенсировать вектор ударного взаимодействия затвора противоположно направленным вектором ударного взаимодействия ствола как при откате, так и при накате, при этом снизить максимальное значение ударных нагрузок на неподвижную рамку при откате и накате. Наличие подпружиненного подающего механизма, шарнирно закрепленного на нижней части затвора,обеспечивающего подачу очередного патрона из магазина на линию досылания в направлении и во время отката затвора, позволяет расположить казенную часть ствола над магазином, тем самым удлинить ствол в заданных габаритах полуавтоматического пистолета и, кроме того, использовать часть энергии движущихся частей на работу этого механизма,тем самым дополнительно снизить максимальное значение ударной нагрузки при откате. Сущность полезной модели поясняется фигурами на фиг. 1 - продольный разрез полуавтоматического пистолета до выстрела, затвор и ствол в крайнем переднем положении на фиг. 2 - продольный разрез полуавтоматического пистолета после выстрела, затвор и ствол в крайнем заднем положении. 2 99402014.02.28 Устройство содержит (фиг. 1, 2) ствол 1 затвор 2 запирающую защелку 3 в виде двухстороннего двуплечего рычага, обе половины которого соединены перемычкой 6 с расположенными по оси рычагов опорными выступами 4 для сцепления с затвором 2 приводных выступов 5, на одном плече рычагов, для организации вращательного движения запирающей защелки 3, при поступательном движении затвора 2 и перемычки 6, соединяющей другие плечи рычагов, для организации противоположного поступательного движения ствола 1, при вращательном движении запирающей защелки 3 подпружиненную рамку подающего механизма 7 с зацепами 8, закрепленную на оси 9 затвора 2 соосно с рычагом подачи 10 неподвижную рамку 11 с вырезами 12 для взаимодействия с опорными выступами 4 запирающей защелки 3. Взаимодействие механизмов состоит в следующем в начале отката ствол 1 с затвором 2,сцепленные запирающей защелкой 3, приходят в движение, при этом опорные выступы 4 запирающей защелки 3, скользя по наклонной стенке вырезов 12 неподвижной рамки 11,опускаются в полукруглую часть вырезов 12 и расцепляют затвор 2 со стволом 1 при дальнейшем движении затвор 2, воздействуя на приводные выступы 5 запирающей защелки 3, поворачивает последнюю относительно опорных выступов 4 запирающей защелки 3, находящихся в вырезах 12 неподвижной рамки 11, при этом перемычка 6 запирающей защелки 3 приводит ствол 1 в противоположное поступательное движение относительно затвора 2 в конце отката противоположно движущиеся ствол 1 и затвор 2 одновременно ударяются своими выступами в неподвижную рамку 11 одновременно при откате подпружиненная рамка подающего механизма 7 своими зацепами 8 извлекает очередной патрон из магазина, который, скользя по наклонной части неподвижной рамки 11,продвигается вверх по зацепам 8 рамки 7, при этом рычаг подачи 10 заскакивает под нижнюю часть закраины очередного подаваемого патрона в конце отката рычаг подачи 10 и подпружиненная рамка подающего механизма 7, взаимодействуя с задней частью неподвижной рамки 11, поворачиваются на оси 9 затвора 2 так, что очередной подаваемый патрон располагается на линии досылания, совпадающей с осью канала ствола 1 при накате взаимодействие затвора 2, ствола 1 и запирающей защелки 3 происходит в обратном порядке с последующим ударом затвора 2 о выступы противоположно движущегося ствола 1 дальнейшее движение затвора 2 со стволом происходит совместно под действием возвратной пружины до упора в неподвижную рамку 11, при этом опорные выступы 4 запирающей защелки 3, скользя по наклонной стенке вырезов 12 неподвижной рамки 11,поднимаются и сцепляют затвор 2 со стволом 1 одновременно при накате подпружиненная рамка подающего механизма 7 и рычаг подачи 10, выходя из зацепления с неподвижной рамкой 11, опускаются, при этом передняя часть очередного подаваемого патрона уже находится в патроннике ствола 1 в конце наката рычаг подачи 10, упираясь в закраину очередного патрона в магазине, поворачивается и не препятствует продвижению подпружиненной рамки подающего механизма 7, которая своими зацепами 8 заскакивает за закраину очередного патрона в магазине. Использование одновременного удара затвора 2 с ударом противоположно движущегося ствола 1 по неподвижной рамке 11 при откате и между собой при накате обеспечивает компенсацию с минимальным значением суммарного вектора ударного взаимодействия как во время отката, так и во время наката снижение максимальных значений ударных нагрузок происходит при откате за счет расходования энергии движущегося затвора 2 на организацию противоположного движения ствола 1 и подачу очередного патрона из магазина на линию досылания подпружиненной рамкой подающего механизма 7 при накате за счет расходования энергии движущегося затвора 2, на организацию противоположного движения ствола 1. Возможность достижения технического результата определена компоновочным и конструктивным решением запирающей защелки и подающего механизма, что позволяет применить традиционные материалы и технологии, используемые в машиностроении,опирающиеся на использование универсального станочного оборудования. 3 99402014.02.28 Заявляемое техническое решение является первым использованием принципа совмещения импульса в личном стрелковом оружии, в частности в пистолетах, и позволит повысить точность, кучность стрельбы и повысить дульную энергию пули в заданных габаритах полуавтоматического пистолета в сравнении с традиционными конструкциями пистолетов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
