Блок рустованный и стена из таких блоков

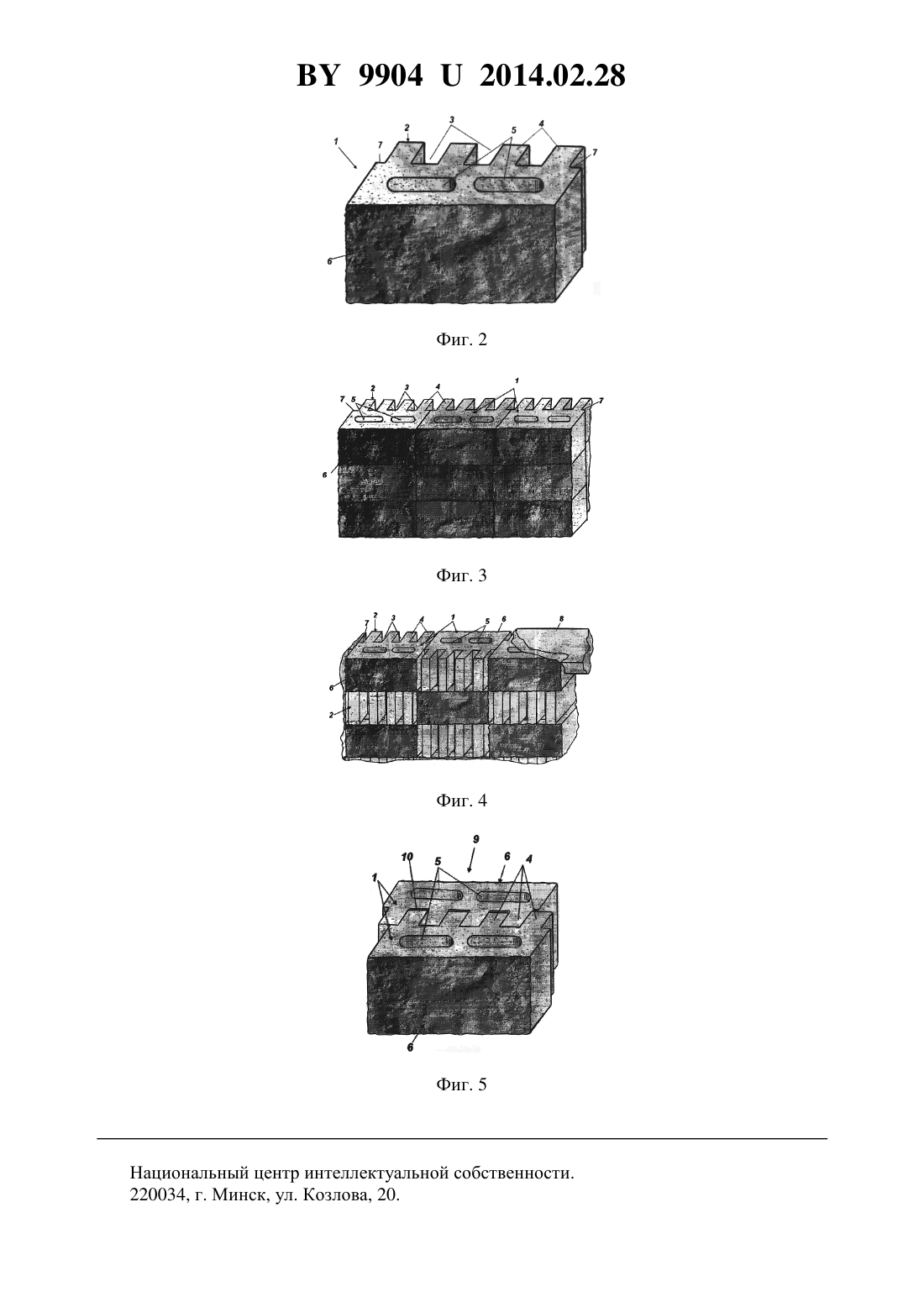

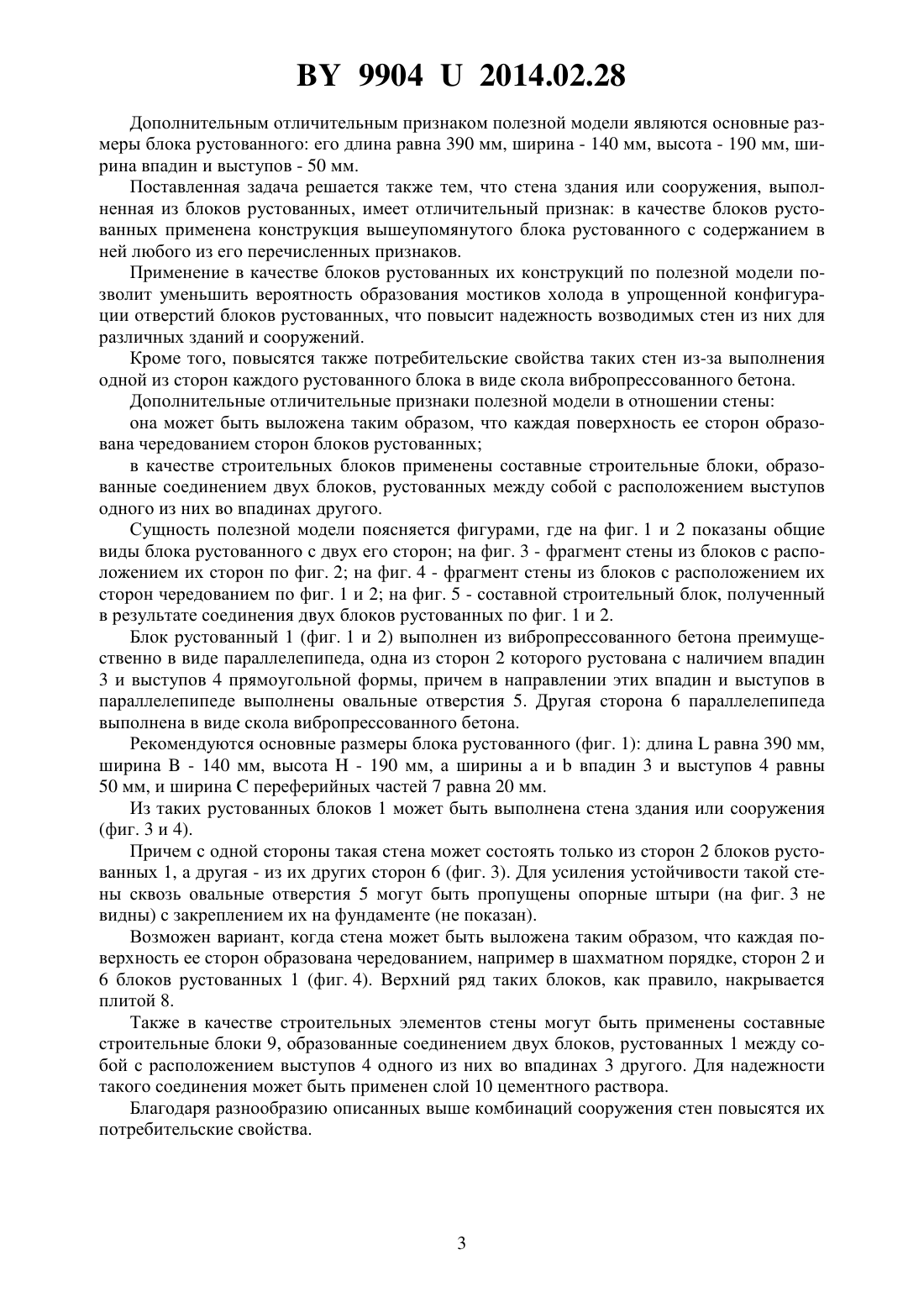

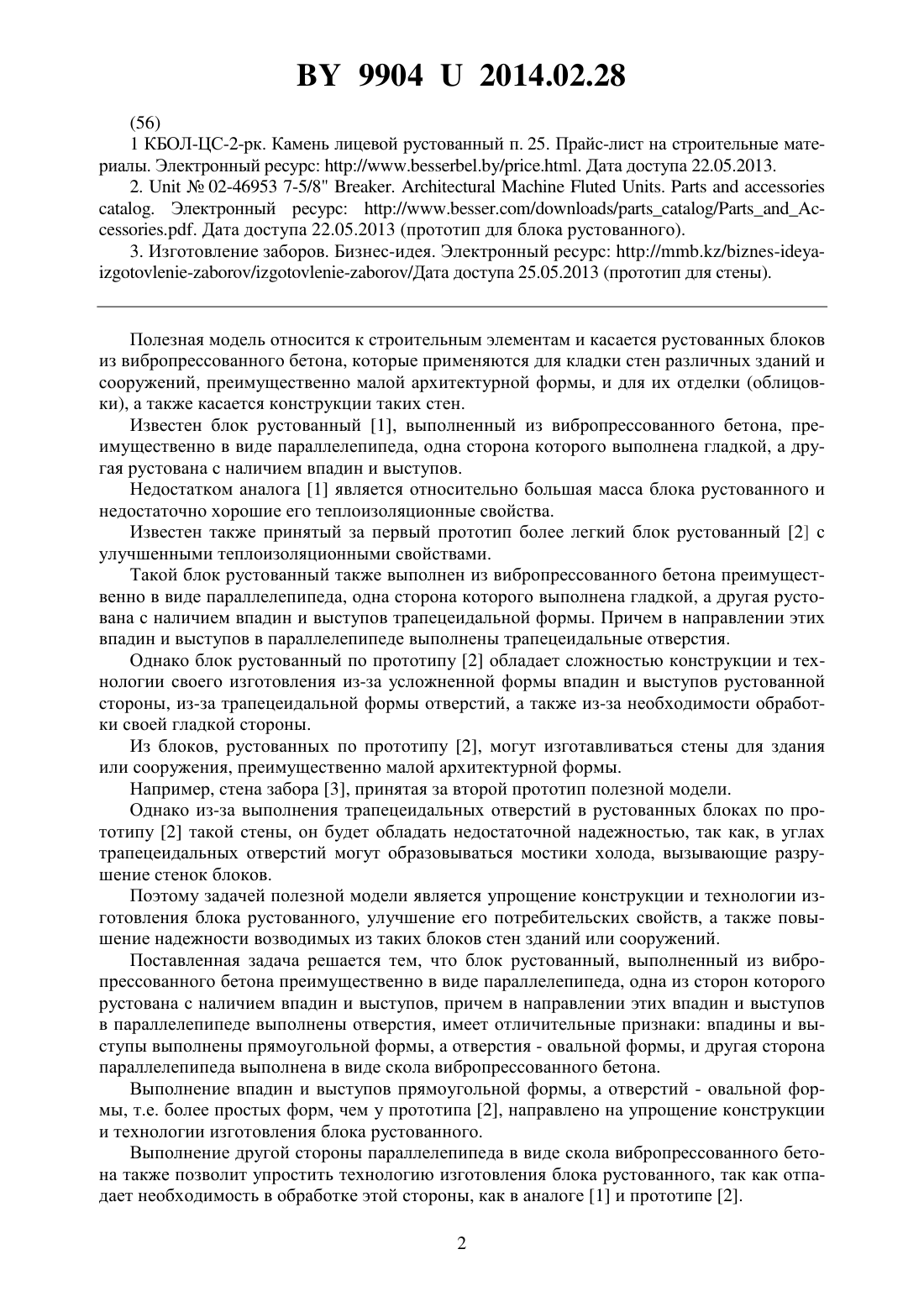

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЛОК РУСТОВАННЫЙ И СТЕНА ИЗ ТАКИХ БЛОКОВ(72) Автор Шебеко Владимир Николаевич(57) 1. Блок рустованный, выполненный из вибропрессованного бетона преимущественно в виде параллелепипеда, одна из сторон которого рустована с наличием впадин и выступов, причем в направлении этих впадин и выступов в параллелепипеде выполнены отверстия, отличающийся тем, что впадины и выступы выполнены прямоугольной формы, а отверстия - овальной формы, и другая сторона параллелепипеда выполнена в виде скола вибропрессованного бетона. 2. Блок по п. 1, отличающийся тем, что его длина равна 390 мм, ширина -140 мм, высота - 190 мм, а ширина впадин и выступов - 50 мм. 3. Стена здания или сооружения, выполненная из строительных блоков, отличающаяся тем, что в качестве строительных блоков применены блоки рустованные по п. 1 или 2. 4. Стена по п. 3, отличающаяся тем, что каждая поверхность ее сторон образована чередованием сторон блоков рустованных. 5. Стена по п. 3, отличающаяся тем, что в качестве строительных блоков применены составные строительные блоки, образованные соединением двух блоков, рустованных между собой с расположением выступов одного из них во впадинах другого.(56) 1 КБОЛ-ЦС-2-рк. Камень лицевой рустованный п. 25. Прайс-лист на строительные материалы. Электронный ресурс /// Дата доступа 22.05.2013. 2.02-46953 7-5/8 ... Электронный ресурс ///// Дата доступа 22.05.2013 (прототип для блока рустованного). 3. Изготовление заборов. Бизнес-идея. Электронный ресурс //.//-/Дата доступа 25.05.2013 (прототип для стены). Полезная модель относится к строительным элементам и касается рустованных блоков из вибропрессованного бетона, которые применяются для кладки стен различных зданий и сооружений, преимущественно малой архитектурной формы, и для их отделки (облицовки), а также касается конструкции таких стен. Известен блок рустованный 1, выполненный из вибропрессованного бетона, преимущественно в виде параллелепипеда, одна сторона которого выполнена гладкой, а другая рустована с наличием впадин и выступов. Недостатком аналога 1 является относительно большая масса блока рустованного и недостаточно хорошие его теплоизоляционные свойства. Известен также принятый за первый прототип более легкий блок рустованный 2 с улучшенными теплоизоляционными свойствами. Такой блок рустованный также выполнен из вибропрессованного бетона преимущественно в виде параллелепипеда, одна сторона которого выполнена гладкой, а другая рустована с наличием впадин и выступов трапецеидальной формы. Причем в направлении этих впадин и выступов в параллелепипеде выполнены трапецеидальные отверстия. Однако блок рустованный по прототипу 2 обладает сложностью конструкции и технологии своего изготовления из-за усложненной формы впадин и выступов рустованной стороны, из-за трапецеидальной формы отверстий, а также из-за необходимости обработки своей гладкой стороны. Из блоков, рустованных по прототипу 2, могут изготавливаться стены для здания или сооружения, преимущественно малой архитектурной формы. Например, стена забора 3, принятая за второй прототип полезной модели. Однако из-за выполнения трапецеидальных отверстий в рустованных блоках по прототипу 2 такой стены, он будет обладать недостаточной надежностью, так как, в углах трапецеидальных отверстий могут образовываться мостики холода, вызывающие разрушение стенок блоков. Поэтому задачей полезной модели является упрощение конструкции и технологии изготовления блока рустованного, улучшение его потребительских свойств, а также повышение надежности возводимых из таких блоков стен зданий или сооружений. Поставленная задача решается тем, что блок рустованный, выполненный из вибропрессованного бетона преимущественно в виде параллелепипеда, одна из сторон которого рустована с наличием впадин и выступов, причем в направлении этих впадин и выступов в параллелепипеде выполнены отверстия, имеет отличительные признаки впадины и выступы выполнены прямоугольной формы, а отверстия - овальной формы, и другая сторона параллелепипеда выполнена в виде скола вибропрессованного бетона. Выполнение впадин и выступов прямоугольной формы, а отверстий - овальной формы, т.е. более простых форм, чем у прототипа 2, направлено на упрощение конструкции и технологии изготовления блока рустованного. Выполнение другой стороны параллелепипеда в виде скола вибропрессованного бетона также позволит упростить технологию изготовления блока рустованного, так как отпадает необходимость в обработке этой стороны, как в аналоге 1 и прототипе 2. 2 99042014.02.28 Дополнительным отличительным признаком полезной модели являются основные размеры блока рустованного его длина равна 390 мм, ширина - 140 мм, высота - 190 мм, ширина впадин и выступов - 50 мм. Поставленная задача решается также тем, что стена здания или сооружения, выполненная из блоков рустованных, имеет отличительный признак в качестве блоков рустованных применена конструкция вышеупомянутого блока рустованного с содержанием в ней любого из его перечисленных признаков. Применение в качестве блоков рустованных их конструкций по полезной модели позволит уменьшить вероятность образования мостиков холода в упрощенной конфигурации отверстий блоков рустованных, что повысит надежность возводимых стен из них для различных зданий и сооружений. Кроме того, повысятся также потребительские свойства таких стен из-за выполнения одной из сторон каждого рустованного блока в виде скола вибропрессованного бетона. Дополнительные отличительные признаки полезной модели в отношении стены она может быть выложена таким образом, что каждая поверхность ее сторон образована чередованием сторон блоков рустованных в качестве строительных блоков применены составные строительные блоки, образованные соединением двух блоков, рустованных между собой с расположением выступов одного из них во впадинах другого. Сущность полезной модели поясняется фигурами, где на фиг. 1 и 2 показаны общие виды блока рустованного с двух его сторон на фиг. 3 - фрагмент стены из блоков с расположением их сторон по фиг. 2 на фиг. 4 - фрагмент стены из блоков с расположением их сторон чередованием по фиг. 1 и 2 на фиг. 5 - составной строительный блок, полученный в результате соединения двух блоков рустованных по фиг. 1 и 2. Блок рустованный 1 (фиг. 1 и 2) выполнен из вибропрессованного бетона преимущественно в виде параллелепипеда, одна из сторон 2 которого рустована с наличием впадин 3 и выступов 4 прямоугольной формы, причем в направлении этих впадин и выступов в параллелепипеде выполнены овальные отверстия 5. Другая сторона 6 параллелепипеда выполнена в виде скола вибропрессованного бетона. Рекомендуются основные размеры блока рустованного (фиг. 1) длинаравна 390 мм,ширина- 140 мм, высота- 190 мм, а шириныивпадин 3 и выступов 4 равны 50 мм, и ширинапереферийных частей 7 равна 20 мм. Из таких рустованных блоков 1 может быть выполнена стена здания или сооружения(фиг. 3 и 4). Причем с одной стороны такая стена может состоять только из сторон 2 блоков рустованных 1, а другая - из их других сторон 6 (фиг. 3). Для усиления устойчивости такой стены сквозь овальные отверстия 5 могут быть пропущены опорные штыри (на фиг. 3 не видны) с закреплением их на фундаменте (не показан). Возможен вариант, когда стена может быть выложена таким образом, что каждая поверхность ее сторон образована чередованием, например в шахматном порядке, сторон 2 и 6 блоков рустованных 1 (фиг. 4). Верхний ряд таких блоков, как правило, накрывается плитой 8. Также в качестве строительных элементов стены могут быть применены составные строительные блоки 9, образованные соединением двух блоков, рустованных 1 между собой с расположением выступов 4 одного из них во впадинах 3 другого. Для надежности такого соединения может быть применен слой 10 цементного раствора. Благодаря разнообразию описанных выше комбинаций сооружения стен повысятся их потребительские свойства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
