Дюбель распорный

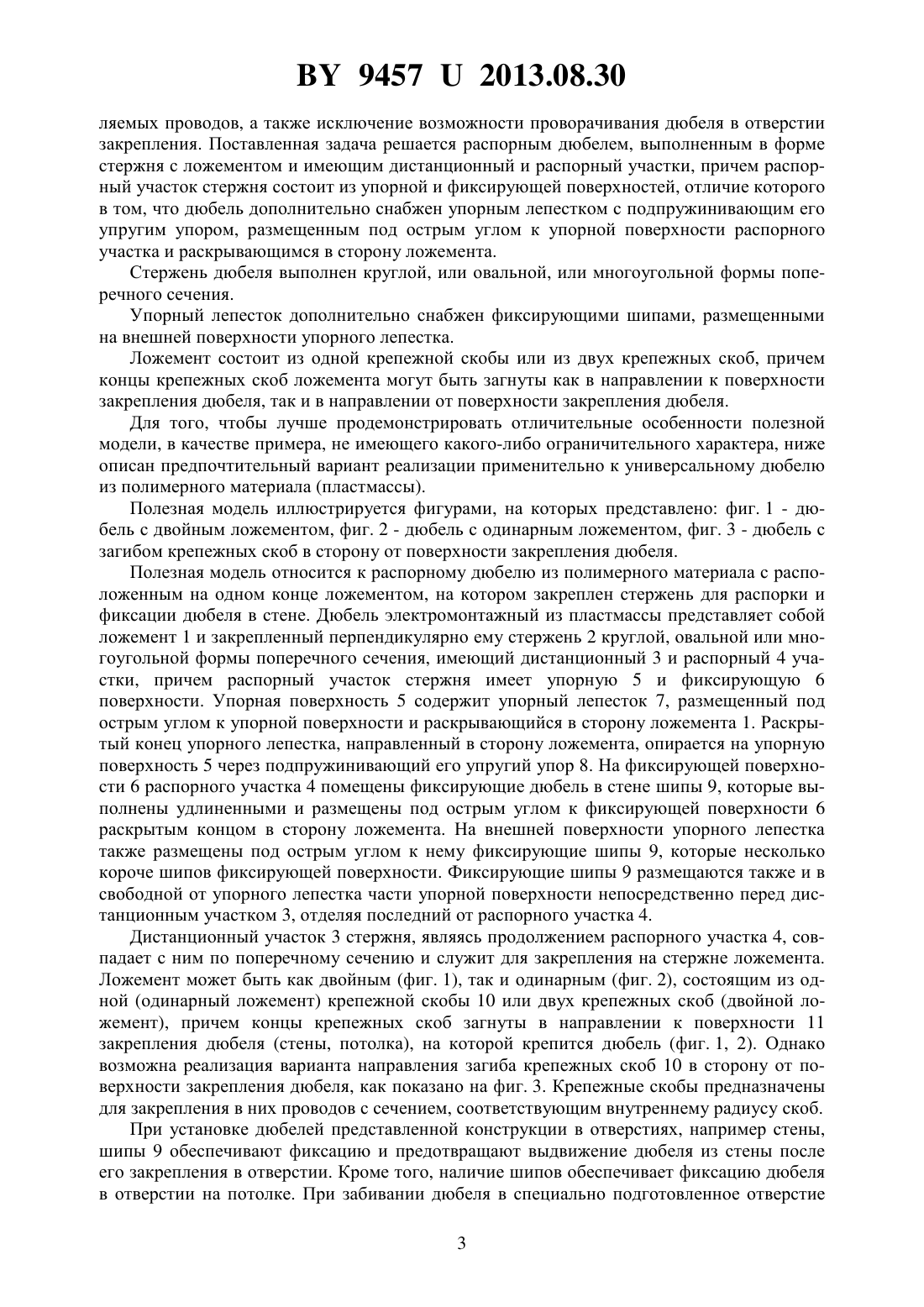

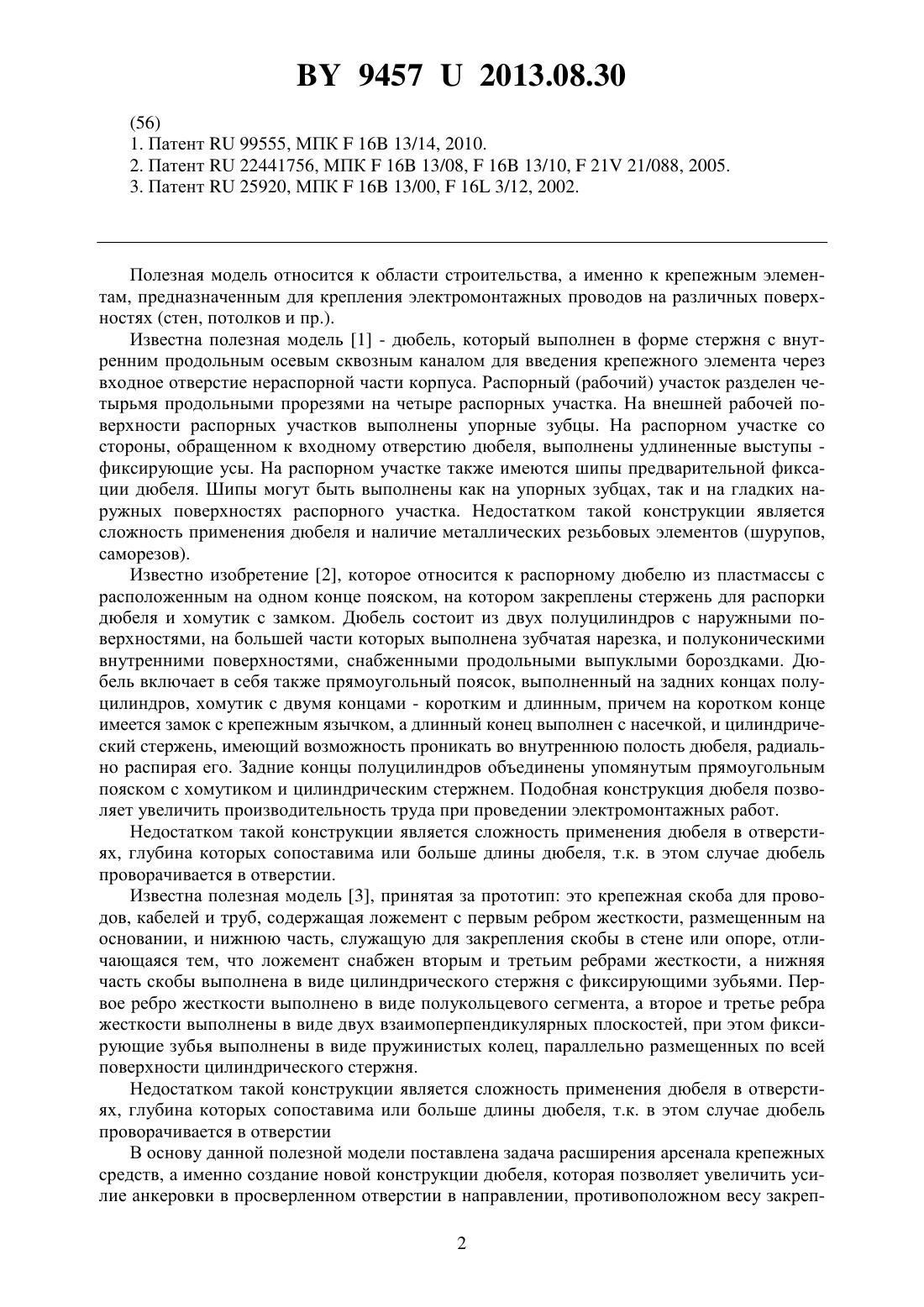

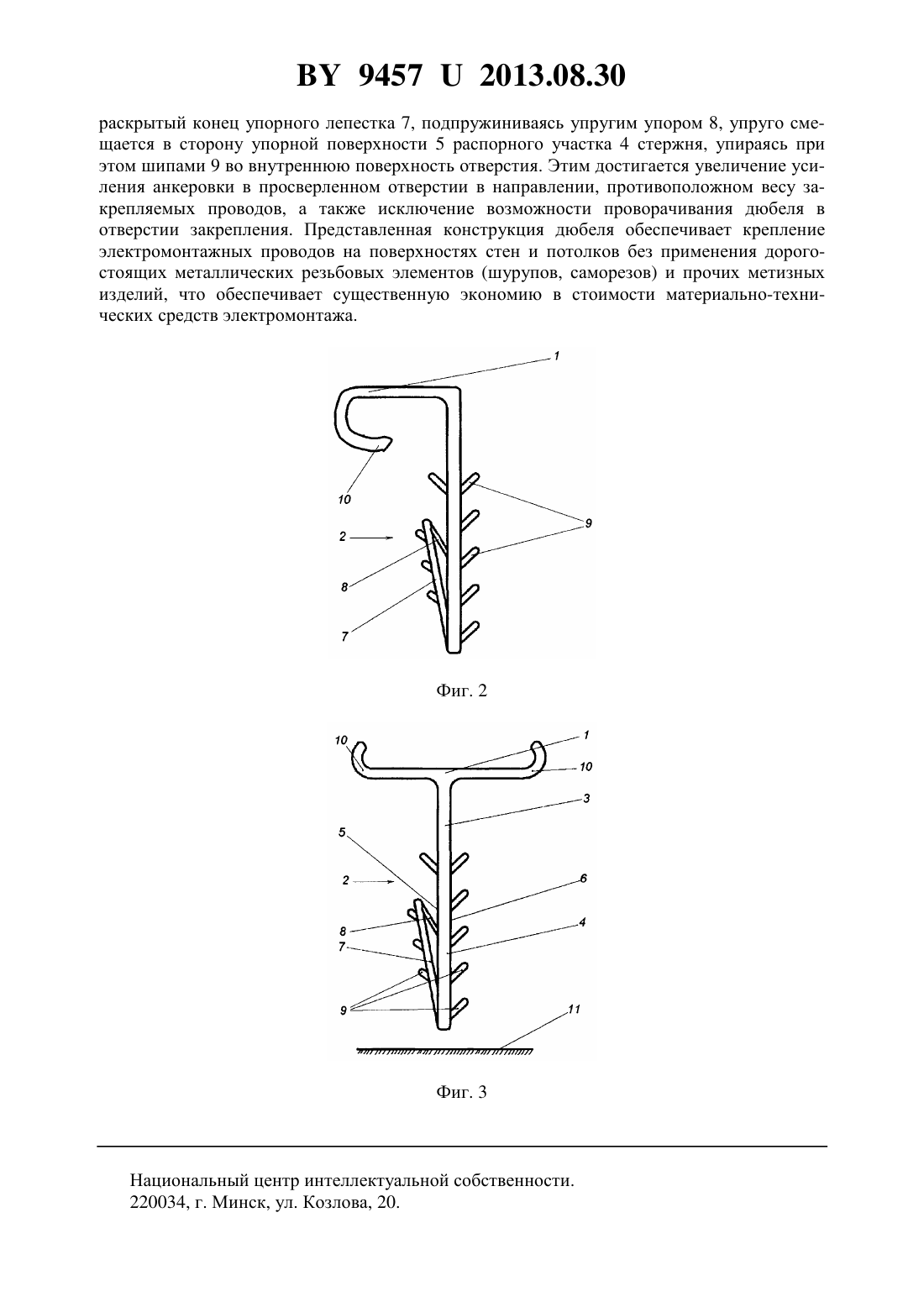

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Смурага Олег Степанович Ратобыльский Сергей Владимирович(57) 1. Распорный дюбель, выполненный в форме стержня с ложементом и имеющий дистанционный и распорный участки, причем распорный участок стержня имеет упорную и фиксирующую поверхности, отличающийся тем, что дополнительно снабжен упорным лепестком с подпружинивающим его упругим упором, размещенным под острым углом к упорной поверхности распорного участка и раскрывающимся в сторону ложемента. 2. Дюбель по п. 1, отличающийся тем, что стержень выполнен круглой, или овальной, или многоугольной формы поперечного сечения. 3. Дюбель по п. 1, отличающийся тем, что упорный лепесток дополнительно снабжен фиксирующими шипами, размещенными на внешней поверхности упорного лепестка. 4. Дюбель по п. 1, отличающийся тем, что ложемент состоит из одной крепежной скобы или из двух крепежных скоб. 5. Дюбель по п. 4, отличающийся тем, что концы крепежных скоб ложемента загнуты в направлении к поверхности закрепления дюбеля или в направлении от поверхности закрепления дюбеля. Полезная модель относится к области строительства, а именно к крепежным элементам, предназначенным для крепления электромонтажных проводов на различных поверхностях (стен, потолков и пр.). Известна полезная модель 1 - дюбель, который выполнен в форме стержня с внутренним продольным осевым сквозным каналом для введения крепежного элемента через входное отверстие нераспорной части корпуса. Распорный (рабочий) участок разделен четырьмя продольными прорезями на четыре распорных участка. На внешней рабочей поверхности распорных участков выполнены упорные зубцы. На распорном участке со стороны, обращенном к входному отверстию дюбеля, выполнены удлиненные выступы фиксирующие усы. На распорном участке также имеются шипы предварительной фиксации дюбеля. Шипы могут быть выполнены как на упорных зубцах, так и на гладких наружных поверхностях распорного участка. Недостатком такой конструкции является сложность применения дюбеля и наличие металлических резьбовых элементов (шурупов,саморезов). Известно изобретение 2, которое относится к распорному дюбелю из пластмассы с расположенным на одном конце пояском, на котором закреплены стержень для распорки дюбеля и хомутик с замком. Дюбель состоит из двух полуцилиндров с наружными поверхностями, на большей части которых выполнена зубчатая нарезка, и полуконическими внутренними поверхностями, снабженными продольными выпуклыми бороздками. Дюбель включает в себя также прямоугольный поясок, выполненный на задних концах полуцилиндров, хомутик с двумя концами - коротким и длинным, причем на коротком конце имеется замок с крепежным язычком, а длинный конец выполнен с насечкой, и цилиндрический стержень, имеющий возможность проникать во внутреннюю полость дюбеля, радиально распирая его. Задние концы полуцилиндров объединены упомянутым прямоугольным пояском с хомутиком и цилиндрическим стержнем. Подобная конструкция дюбеля позволяет увеличить производительность труда при проведении электромонтажных работ. Недостатком такой конструкции является сложность применения дюбеля в отверстиях, глубина которых сопоставима или больше длины дюбеля, т.к. в этом случае дюбель проворачивается в отверстии. Известна полезная модель 3, принятая за прототип это крепежная скоба для проводов, кабелей и труб, содержащая ложемент с первым ребром жесткости, размещенным на основании, и нижнюю часть, служащую для закрепления скобы в стене или опоре, отличающаяся тем, что ложемент снабжен вторым и третьим ребрами жесткости, а нижняя часть скобы выполнена в виде цилиндрического стержня с фиксирующими зубьями. Первое ребро жесткости выполнено в виде полукольцевого сегмента, а второе и третье ребра жесткости выполнены в виде двух взаимоперпендикулярных плоскостей, при этом фиксирующие зубья выполнены в виде пружинистых колец, параллельно размещенных по всей поверхности цилиндрического стержня. Недостатком такой конструкции является сложность применения дюбеля в отверстиях, глубина которых сопоставима или больше длины дюбеля, т.к. в этом случае дюбель проворачивается в отверстии В основу данной полезной модели поставлена задача расширения арсенала крепежных средств, а именно создание новой конструкции дюбеля, которая позволяет увеличить усилие анкеровки в просверленном отверстии в направлении, противоположном весу закреп 2 94572013.08.30 ляемых проводов, а также исключение возможности проворачивания дюбеля в отверстии закрепления. Поставленная задача решается распорным дюбелем, выполненным в форме стержня с ложементом и имеющим дистанционный и распорный участки, причем распорный участок стержня состоит из упорной и фиксирующей поверхностей, отличие которого в том, что дюбель дополнительно снабжен упорным лепестком с подпружинивающим его упругим упором, размещенным под острым углом к упорной поверхности распорного участка и раскрывающимся в сторону ложемента. Стержень дюбеля выполнен круглой, или овальной, или многоугольной формы поперечного сечения. Упорный лепесток дополнительно снабжен фиксирующими шипами, размещенными на внешней поверхности упорного лепестка. Ложемент состоит из одной крепежной скобы или из двух крепежных скоб, причем концы крепежных скоб ложемента могут быть загнуты как в направлении к поверхности закрепления дюбеля, так и в направлении от поверхности закрепления дюбеля. Для того, чтобы лучше продемонстрировать отличительные особенности полезной модели, в качестве примера, не имеющего какого-либо ограничительного характера, ниже описан предпочтительный вариант реализации применительно к универсальному дюбелю из полимерного материала (пластмассы). Полезная модель иллюстрируется фигурами, на которых представлено фиг. 1 - дюбель с двойным ложементом, фиг. 2 - дюбель с одинарным ложементом, фиг. 3 - дюбель с загибом крепежных скоб в сторону от поверхности закрепления дюбеля. Полезная модель относится к распорному дюбелю из полимерного материала с расположенным на одном конце ложементом, на котором закреплен стержень для распорки и фиксации дюбеля в стене. Дюбель электромонтажный из пластмассы представляет собой ложемент 1 и закрепленный перпендикулярно ему стержень 2 круглой, овальной или многоугольной формы поперечного сечения, имеющий дистанционный 3 и распорный 4 участки, причем распорный участок стержня имеет упорную 5 и фиксирующую 6 поверхности. Упорная поверхность 5 содержит упорный лепесток 7, размещенный под острым углом к упорной поверхности и раскрывающийся в сторону ложемента 1. Раскрытый конец упорного лепестка, направленный в сторону ложемента, опирается на упорную поверхность 5 через подпружинивающий его упругий упор 8. На фиксирующей поверхности 6 распорного участка 4 помещены фиксирующие дюбель в стене шипы 9, которые выполнены удлиненными и размещены под острым углом к фиксирующей поверхности 6 раскрытым концом в сторону ложемента. На внешней поверхности упорного лепестка также размещены под острым углом к нему фиксирующие шипы 9, которые несколько короче шипов фиксирующей поверхности. Фиксирующие шипы 9 размещаются также и в свободной от упорного лепестка части упорной поверхности непосредственно перед дистанционным участком 3, отделяя последний от распорного участка 4. Дистанционный участок 3 стержня, являясь продолжением распорного участка 4, совпадает с ним по поперечному сечению и служит для закрепления на стержне ложемента. Ложемент может быть как двойным (фиг. 1), так и одинарным (фиг. 2), состоящим из одной (одинарный ложемент) крепежной скобы 10 или двух крепежных скоб (двойной ложемент), причем концы крепежных скоб загнуты в направлении к поверхности 11 закрепления дюбеля (стены, потолка), на которой крепится дюбель (фиг. 1, 2). Однако возможна реализация варианта направления загиба крепежных скоб 10 в сторону от поверхности закрепления дюбеля, как показано на фиг. 3. Крепежные скобы предназначены для закрепления в них проводов с сечением, соответствующим внутреннему радиусу скоб. При установке дюбелей представленной конструкции в отверстиях, например стены,шипы 9 обеспечивают фиксацию и предотвращают выдвижение дюбеля из стены после его закрепления в отверстии. Кроме того, наличие шипов обеспечивает фиксацию дюбеля в отверстии на потолке. При забивании дюбеля в специально подготовленное отверстие 3 94572013.08.30 раскрытый конец упорного лепестка 7, подпружиниваясь упругим упором 8, упруго смещается в сторону упорной поверхности 5 распорного участка 4 стержня, упираясь при этом шипами 9 во внутреннюю поверхность отверстия. Этим достигается увеличение усиления анкеровки в просверленном отверстии в направлении, противоположном весу закрепляемых проводов, а также исключение возможности проворачивания дюбеля в отверстии закрепления. Представленная конструкция дюбеля обеспечивает крепление электромонтажных проводов на поверхностях стен и потолков без применения дорогостоящих металлических резьбовых элементов (шурупов, саморезов) и прочих метизных изделий, что обеспечивает существенную экономию в стоимости материально-технических средств электромонтажа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
