Вакуумсушилка

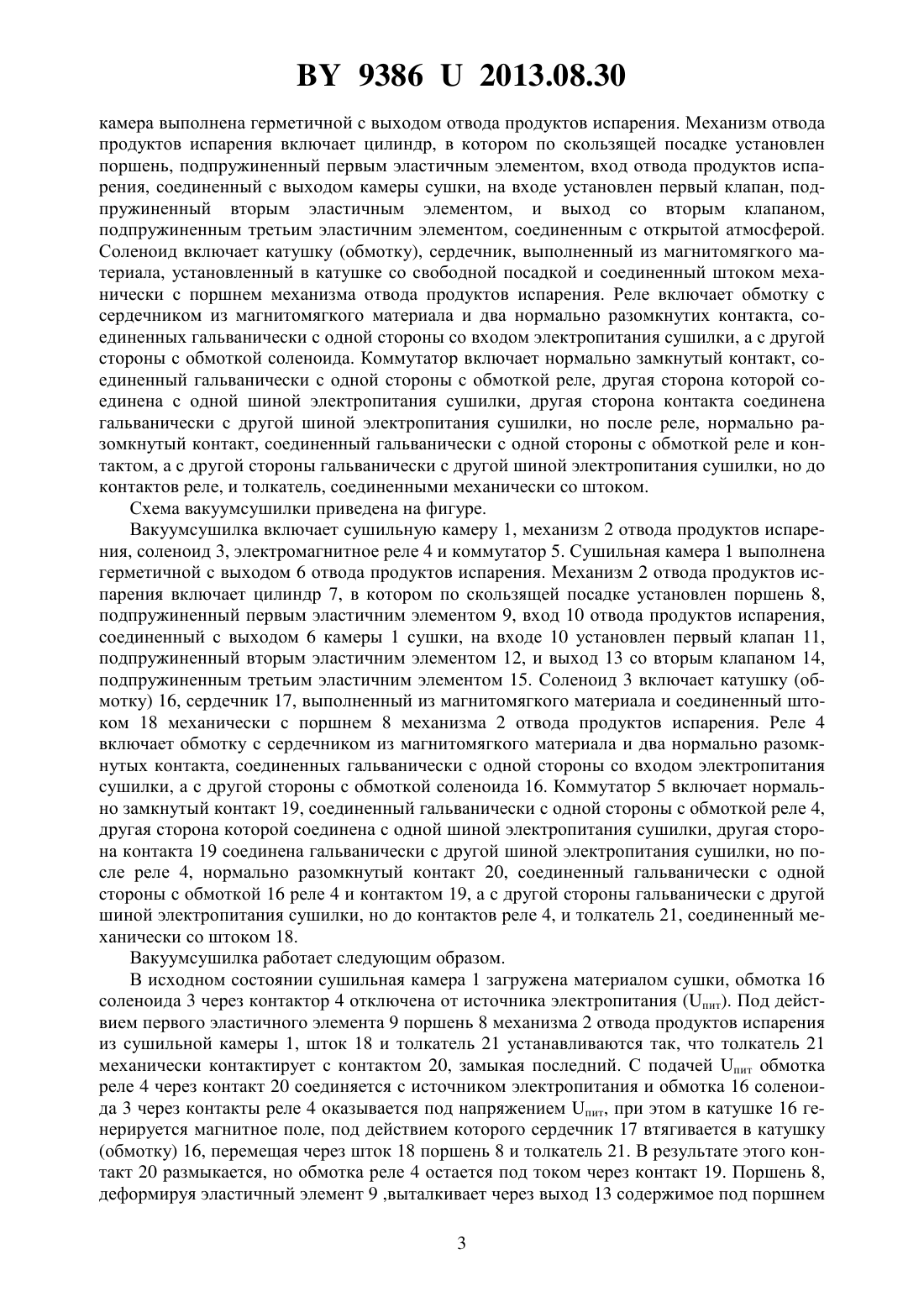

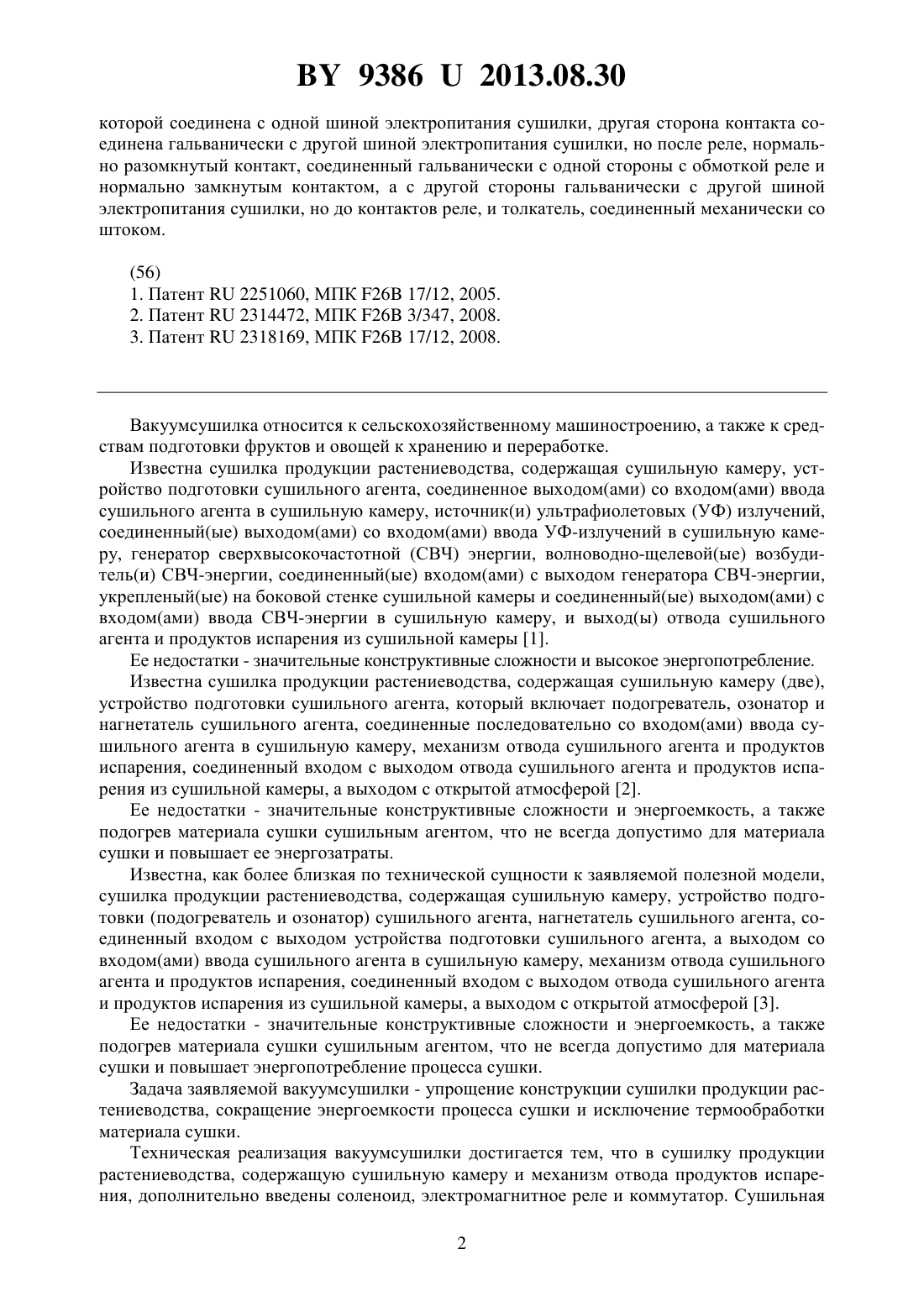

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Косенко Евгений ЮрьевичСкубилин Михаил ДемьяновичСтефаненко Виталий Кузьмич(72) Авторы Косенко Евгений Юрьевич(73) Патентообладатели Косенко Евгений ЮрьевичСкубилин Михаил ДемьяновичСтефаненко Виталий Кузьмич(57) Вакуумсушилка, содержащая сушильную камеру и механизм отвода продуктов испарения, отличающаяся тем, что в нее введены соленоид, электромагнитное реле и коммутатор, причем сушильная камера выполнена герметичной с выходом отвода продуктов испарения а механизм отвода продуктов испарения включает цилиндр, в котором по скользящей посадке установлен поршень, подпружиненный первым эластичным элементом, вход отвода продуктов испарения, соединенный с выходом камеры сушки, на входе установлен первый клапан, подпружиненный вторым эластичным элементом, и выход со вторым клапаном, подпружиненным третьим эластичным элементом соленоид включает катушку, сердечник, выполненный из магнитомягкого материала и соединенный штоком механически с поршнем механизма отвода продуктов испарения реле включает обмотку с сердечником из магнитомягкого материала и два нормально разомкнутых контакта, соединенных гальванически с одной стороны со входом электропитания сушилки, а с другой стороны с обмоткой соленоида и коммутатор включает нормально замкнутый контакт, соединенный гальванически с одной стороны с обмоткой реле, другая сторона 93862013.08.30 которой соединена с одной шиной электропитания сушилки, другая сторона контакта соединена гальванически с другой шиной электропитания сушилки, но после реле, нормально разомкнутый контакт, соединенный гальванически с одной стороны с обмоткой реле и нормально замкнутым контактом, а с другой стороны гальванически с другой шиной электропитания сушилки, но до контактов реле, и толкатель, соединенный механически со штоком. Вакуумсушилка относится к сельскохозяйственному машиностроению, а также к средствам подготовки фруктов и овощей к хранению и переработке. Известна сушилка продукции растениеводства, содержащая сушильную камеру, устройство подготовки сушильного агента, соединенное выходом(ами) со входом(ами) ввода сушильного агента в сушильную камеру, источник(и) ультрафиолетовых (УФ) излучений,соединенный(ые) выходом(ами) со входом(ами) ввода УФ-излучений в сушильную камеру, генератор сверхвысокочастотной (СВЧ) энергии, волноводно-щелевой(ые) возбудитель(и) СВЧ-энергии, соединенный(ые) входом(ами) с выходом генератора СВЧ-энергии,укрепленый(ые) на боковой стенке сушильной камеры и соединенный(ые) выходом(ами) с входом(ами) ввода СВЧ-энергии в сушильную камеру, и выход(ы) отвода сушильного агента и продуктов испарения из сушильной камеры 1. Ее недостатки - значительные конструктивные сложности и высокое энергопотребление. Известна сушилка продукции растениеводства, содержащая сушильную камеру (две),устройство подготовки сушильного агента, который включает подогреватель, озонатор и нагнетатель сушильного агента, соединенные последовательно со входом(ами) ввода сушильного агента в сушильную камеру, механизм отвода сушильного агента и продуктов испарения, соединенный входом с выходом отвода сушильного агента и продуктов испарения из сушильной камеры, а выходом с открытой атмосферой 2. Ее недостатки - значительные конструктивные сложности и энергоемкость, а также подогрев материала сушки сушильным агентом, что не всегда допустимо для материала сушки и повышает ее энергозатраты. Известна, как более близкая по технической сущности к заявляемой полезной модели,сушилка продукции растениеводства, содержащая сушильную камеру, устройство подготовки (подогреватель и озонатор) сушильного агента, нагнетатель сушильного агента, соединенный входом с выходом устройства подготовки сушильного агента, а выходом со входом(ами) ввода сушильного агента в сушильную камеру, механизм отвода сушильного агента и продуктов испарения, соединенный входом с выходом отвода сушильного агента и продуктов испарения из сушильной камеры, а выходом с открытой атмосферой 3. Ее недостатки - значительные конструктивные сложности и энергоемкость, а также подогрев материала сушки сушильным агентом, что не всегда допустимо для материала сушки и повышает энергопотребление процесса сушки. Задача заявляемой вакуумсушилки - упрощение конструкции сушилки продукции растениеводства, сокращение энергоемкости процесса сушки и исключение термообработки материала сушки. Техническая реализация вакуумсушилки достигается тем, что в сушилку продукции растениеводства, содержащую сушильную камеру и механизм отвода продуктов испарения, дополнительно введены соленоид, электромагнитное реле и коммутатор. Сушильная 2 93862013.08.30 камера выполнена герметичной с выходом отвода продуктов испарения. Механизм отвода продуктов испарения включает цилиндр, в котором по скользящей посадке установлен поршень, подпружиненный первым эластичным элементом, вход отвода продуктов испарения, соединенный с выходом камеры сушки, на входе установлен первый клапан, подпружиненный вторым эластичным элементом, и выход со вторым клапаном,подпружиненным третьим эластичним элементом, соединенным с открытой атмосферой. Соленоид включает катушку (обмотку), сердечник, выполненный из магнитомягкого материала, установленный в катушке со свободной посадкой и соединенный штоком механически с поршнем механизма отвода продуктов испарения. Реле включает обмотку с сердечником из магнитомягкого материала и два нормально разомкнутих контакта, соединенных гальванически с одной стороны со входом электропитания сушилки, а с другой стороны с обмоткой соленоида. Коммутатор включает нормально замкнутый контакт, соединенный гальванически с одной стороны с обмоткой реле, другая сторона которой соединена с одной шиной электропитания сушилки, другая сторона контакта соединена гальванически с другой шиной электропитания сушилки, но после реле, нормально разомкнутый контакт, соединенный гальванически с одной стороны с обмоткой реле и контактом, а с другой стороны гальванически с другой шиной электропитания сушилки, но до контактов реле, и толкатель, соединенными механически со штоком. Схема вакуумсушилки приведена на фигуре. Вакуумсушилка включает сушильную камеру 1, механизм 2 отвода продуктов испарения, соленоид 3, электромагнитное реле 4 и коммутатор 5. Сушильная камера 1 выполнена герметичной с выходом 6 отвода продуктов испарения. Механизм 2 отвода продуктов испарения включает цилиндр 7, в котором по скользящей посадке установлен поршень 8,подпружиненный первым эластичним элементом 9, вход 10 отвода продуктов испарения,соединенный с выходом 6 камеры 1 сушки, на входе 10 установлен первый клапан 11,подпружиненный вторым эластичним элементом 12, и выход 13 со вторым клапаном 14,подпружиненным третьим эластичним элементом 15. Соленоид 3 включает катушку (обмотку) 16, сердечник 17, выполненный из магнитомягкого материала и соединенный штоком 18 механически с поршнем 8 механизма 2 отвода продуктов испарения. Реле 4 включает обмотку с сердечником из магнитомягкого материала и два нормально разомкнутых контакта, соединенных гальванически с одной стороны со входом электропитания сушилки, а с другой стороны с обмоткой соленоида 16. Коммутатор 5 включает нормально замкнутый контакт 19, соединенный гальванически с одной стороны с обмоткой реле 4,другая сторона которой соединена с одной шиной электропитания сушилки, другая сторона контакта 19 соединена гальванически с другой шиной электропитания сушилки, но после реле 4, нормально разомкнутый контакт 20, соединенный гальванически с одной стороны с обмоткой 16 реле 4 и контактом 19, а с другой стороны гальванически с другой шиной электропитания сушилки, но до контактов реле 4, и толкатель 21, соединенный механически со штоком 18. Вакуумсушилка работает следующим образом. В исходном состоянии сушильная камера 1 загружена материалом сушки, обмотка 16 соленоида 3 через контактор 4 отключена от источника электропитания (пит). Под действием первого эластичного элемента 9 поршень 8 механизма 2 отвода продуктов испарения из сушильной камеры 1, шток 18 и толкатель 21 устанавливаются так, что толкатель 21 механически контактирует с контактом 20, замыкая последний. С подачей пит обмотка реле 4 через контакт 20 соединяется с источником электропитания и обмотка 16 соленоида 3 через контакты реле 4 оказывается под напряжением пит, при этом в катушке 16 генерируется магнитное поле, под действием которого сердечник 17 втягивается в катушку(обмотку) 16, перемещая через шток 18 поршень 8 и толкатель 21. В результате этого контакт 20 размыкается, но обмотка реле 4 остается под током через контакт 19. Поршень 8,деформируя эластичный элемент 9 ,выталкивает через выход 13 содержимое под поршнем 3 93862013.08.30 8 и толкателем 21 размыкает контакт 19, при этом обмотка реле 4 обесточивается, контакты реле 4 размыкаются, а обмотка 16 соленоида 3 обесточивается. Под действием нагруженного эластичного элемента 9 поршень 8 перемещается, увеличивая объем цилиндра 7,под поршнем 8 давление снижается, а под давлением паров испарения в сушильной камере 1 открывается клапан 11, продукты испарения отводятся из сушильной камеры 1. По достижении толкателем 21 контакта 20, последний замыкается. С замыканием контактов контактора 23 цикл сушки автоматически повторяется, а при достижении минимально возможного содержания влаги в материале сушки степень сухости (влагонасыщенности) материала стабилизируется и поддерживается до разгрузки сушильной камеры 1. Вакуумсушилка обеспечивает сокращение аппаратурной избыточности, затрат энергии и времени процессов сушки. В зависимости от потребности в ее производительности она может питаться как от сети общего энергопитания, так и от автономного источника электроэнергии. Ее применение в промышленных масштабах и в быту (дома, на даче) целесообразно для сушки скоропортящихся, влагонасыщенных материалов при недопустимости термообработки продуктов, в том числе грибов, овощей, фруктов и ягод. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
