Диско-зубовый рабочий орган с тройными зубьями

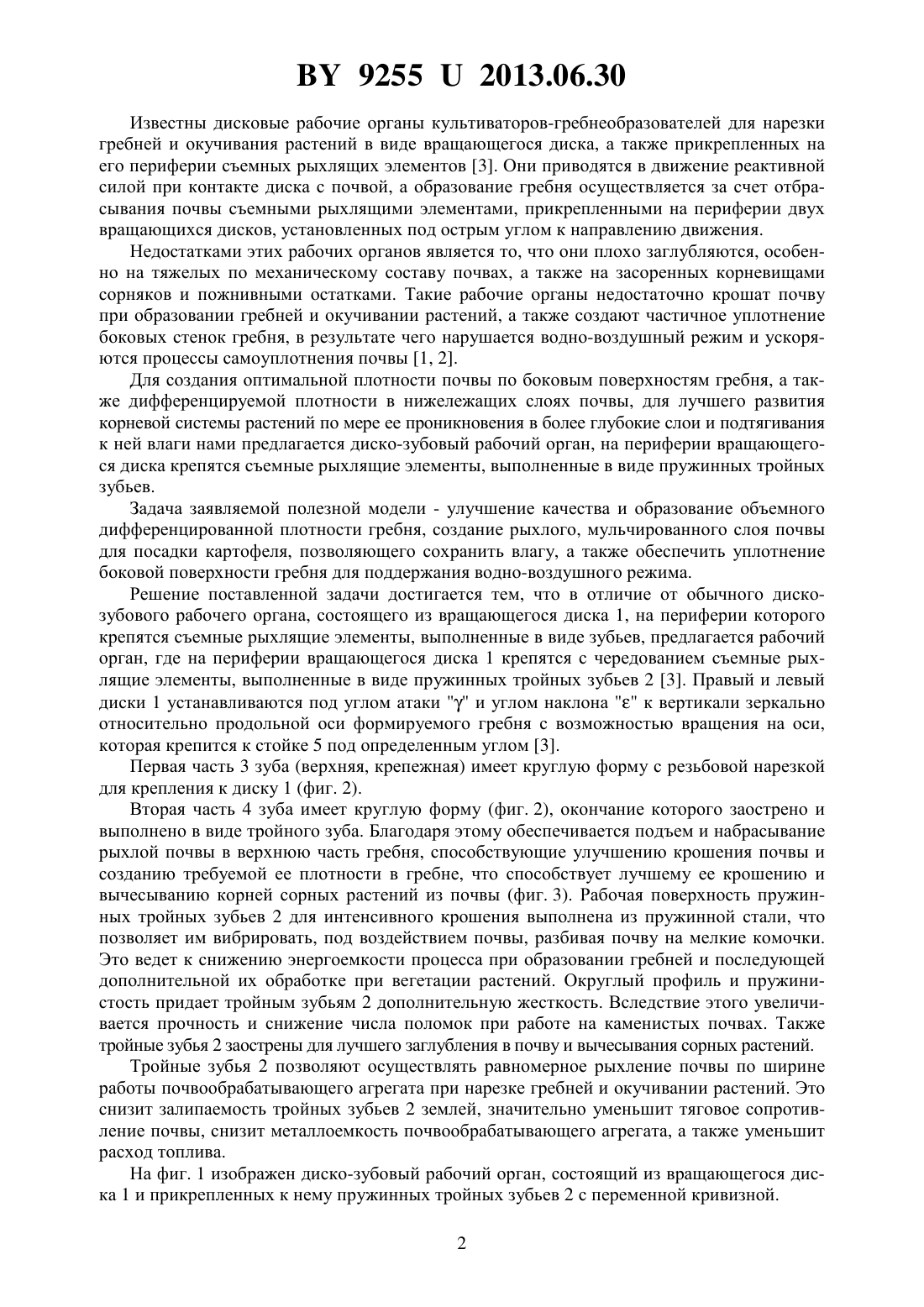

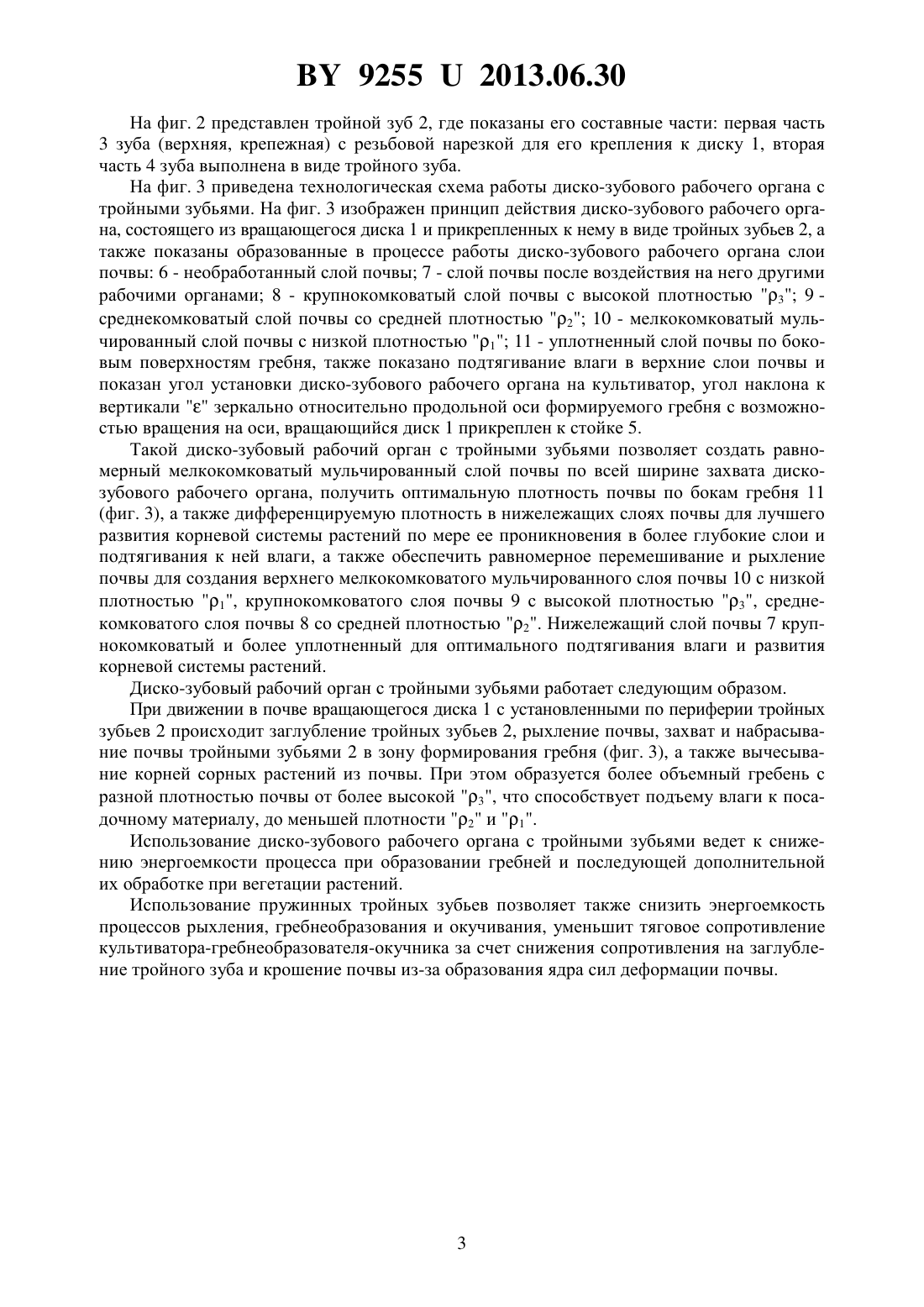

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Самсонов Виталий Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Диско-зубовый рабочий орган для нарезки гребней и окучивания растений, включающий стойку рабочего органа, вращающийся диск, а также прикрепленные на периферии диска съемные рыхлящие элементы, отличающийся тем, что на периферии вращающегося диска крепятся съемные рыхлящие элементы, выполненные в виде пружинных тройных зубьев, окончание которых заострено.(56) 1. Нартов П.С. Дисковые почвообрабатывающие орудия. - Воронеж. - 1972. - 182 с. 2. Клименко В.И. Новый блок комбинированных рабочих органов для культивации почвы // Картофель и овощи. - 2004. -3. - С. 25-28. 3. А.с.на изобретение 2130241, 1997. Фиг. 1 Полезная модель относится к сельскому хозяйству, в частности к способу обработки почвы и устройству для его осуществления, которое может использоваться для обработки почвы культиваторами-гребнеобразователями-окучниками, комбинированными почвообрабатывающими агрегатами или другими сельскохозяйственными машинами. 92552013.06.30 Известны дисковые рабочие органы культиваторов-гребнеобразователей для нарезки гребней и окучивания растений в виде вращающегося диска, а также прикрепленных на его периферии съемных рыхлящих элементов 3. Они приводятся в движение реактивной силой при контакте диска с почвой, а образование гребня осуществляется за счет отбрасывания почвы съемными рыхлящими элементами, прикрепленными на периферии двух вращающихся дисков, установленных под острым углом к направлению движения. Недостатками этих рабочих органов является то, что они плохо заглубляются, особенно на тяжелых по механическому составу почвах, а также на засоренных корневищами сорняков и пожнивными остатками. Такие рабочие органы недостаточно крошат почву при образовании гребней и окучивании растений, а также создают частичное уплотнение боковых стенок гребня, в результате чего нарушается водно-воздушный режим и ускоряются процессы самоуплотнения почвы 1, 2. Для создания оптимальной плотности почвы по боковым поверхностям гребня, а также дифференцируемой плотности в нижележащих слоях почвы, для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги нами предлагается диско-зубовый рабочий орган, на периферии вращающегося диска крепятся съемные рыхлящие элементы, выполненные в виде пружинных тройных зубьев. Задача заявляемой полезной модели - улучшение качества и образование объемного дифференцированной плотности гребня, создание рыхлого, мульчированного слоя почвы для посадки картофеля, позволяющего сохранить влагу, а также обеспечить уплотнение боковой поверхности гребня для поддержания водно-воздушного режима. Решение поставленной задачи достигается тем, что в отличие от обычного дискозубового рабочего органа, состоящего из вращающегося диска 1, на периферии которого крепятся съемные рыхлящие элементы, выполненные в виде зубьев, предлагается рабочий орган, где на периферии вращающегося диска 1 крепятся с чередованием съемные рыхлящие элементы, выполненные в виде пружинных тройных зубьев 2 3. Правый и левый диски 1 устанавливаются под углом атакии углом наклонак вертикали зеркально относительно продольной оси формируемого гребня с возможностью вращения на оси,которая крепится к стойке 5 под определенным углом 3. Первая часть 3 зуба (верхняя, крепежная) имеет круглую форму с резьбовой нарезкой для крепления к диску 1 (фиг. 2). Вторая часть 4 зуба имеет круглую форму (фиг. 2), окончание которого заострено и выполнено в виде тройного зуба. Благодаря этому обеспечивается подъем и набрасывание рыхлой почвы в верхнюю часть гребня, способствующие улучшению крошения почвы и созданию требуемой ее плотности в гребне, что способствует лучшему ее крошению и вычесыванию корней сорных растений из почвы (фиг. 3). Рабочая поверхность пружинных тройных зубьев 2 для интенсивного крошения выполнена из пружинной стали, что позволяет им вибрировать, под воздействием почвы, разбивая почву на мелкие комочки. Это ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Округлый профиль и пружинистость придает тройным зубьям 2 дополнительную жесткость. Вследствие этого увеличивается прочность и снижение числа поломок при работе на каменистых почвах. Также тройные зубья 2 заострены для лучшего заглубления в почву и вычесывания сорных растений. Тройные зубья 2 позволяют осуществлять равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата при нарезке гребней и окучивании растений. Это снизит залипаемость тройных зубьев 2 землей, значительно уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. На фиг. 1 изображен диско-зубовый рабочий орган, состоящий из вращающегося диска 1 и прикрепленных к нему пружинных тройных зубьев 2 с переменной кривизной. 2 92552013.06.30 На фиг. 2 представлен тройной зуб 2, где показаны его составные части первая часть 3 зуба (верхняя, крепежная) с резьбовой нарезкой для его крепления к диску 1, вторая часть 4 зуба выполнена в виде тройного зуба. На фиг. 3 приведена технологическая схема работы диско-зубового рабочего органа с тройными зубьями. На фиг. 3 изображен принцип действия диско-зубового рабочего органа, состоящего из вращающегося диска 1 и прикрепленных к нему в виде тройных зубьев 2, а также показаны образованные в процессе работы диско-зубового рабочего органа слои почвы 6 - необработанный слой почвы 7 - слой почвы после воздействия на него другими рабочими органами 8 - крупнокомковатый слой почвы с высокой плотностью 3 9 среднекомковатый слой почвы со средней плотностью 2 10 - мелкокомковатый мульчированный слой почвы с низкой плотностью 1 11 - уплотненный слой почвы по боковым поверхностям гребня, также показано подтягивание влаги в верхние слои почвы и показан угол установки диско-зубового рабочего органа на культиватор, угол наклона к вертикализеркально относительно продольной оси формируемого гребня с возможностью вращения на оси, вращающийся диск 1 прикреплен к стойке 5. Такой диско-зубовый рабочий орган с тройными зубьями позволяет создать равномерный мелкокомковатый мульчированный слой почвы по всей ширине захвата дискозубового рабочего органа, получить оптимальную плотность почвы по бокам гребня 11(фиг. 3), а также дифференцируемую плотность в нижележащих слоях почвы для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги, а также обеспечить равномерное перемешивание и рыхление почвы для создания верхнего мелкокомковатого мульчированного слоя почвы 10 с низкой плотностью 1, крупнокомковатого слоя почвы 9 с высокой плотностью 3, среднекомковатого слоя почвы 8 со средней плотностью 2. Нижележащий слой почвы 7 крупнокомковатый и более уплотненный для оптимального подтягивания влаги и развития корневой системы растений. Диско-зубовый рабочий орган с тройными зубьями работает следующим образом. При движении в почве вращающегося диска 1 с установленными по периферии тройных зубьев 2 происходит заглубление тройных зубьев 2, рыхление почвы, захват и набрасывание почвы тройными зубьями 2 в зону формирования гребня (фиг. 3), а также вычесывание корней сорных растений из почвы. При этом образуется более объемный гребень с разной плотностью почвы от более высокой 3, что способствует подъему влаги к посадочному материалу, до меньшей плотности 2 и 1. Использование диско-зубового рабочего органа с тройными зубьями ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Использование пружинных тройных зубьев позволяет также снизить энергоемкость процессов рыхления, гребнеобразования и окучивания, уменьшит тяговое сопротивление культиватора-гребнеобразователя-окучника за счет снижения сопротивления на заглубление тройного зуба и крошение почвы из-за образования ядра сил деформации почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
