Диско-зубовый рабочий орган с желобообразными и тройными зубьями

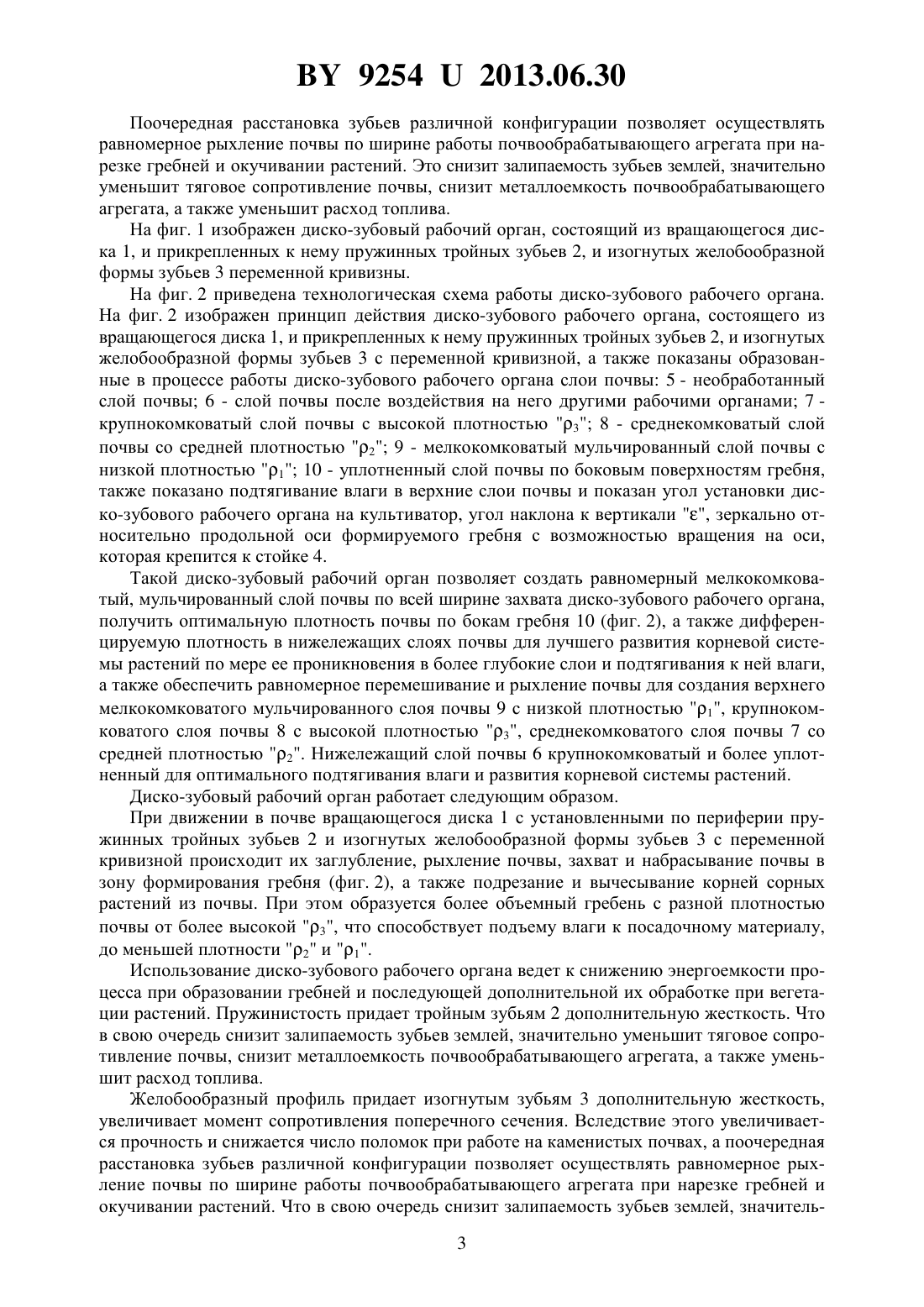

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Самсонов Виталий Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Диско-зубовый рабочий орган для нарезки гребней и окучивания растений, включающий стойку рабочего органа, вращающийся диск, а также прикрепленные на периферии диска съемные рыхлящие элементы, отличающийся тем, что на периферии вращающегося диска крепятся съемные рыхлящие элементы, выполненные в виде пружинных тройных зубьев и изогнутых желобообразной формы зубьев с переменной кривизной, окончание которых заострено.(56) 1. Нартов П.С. Дисковые почвообрабатывающие орудия. - Воронеж. - 1972. - 182 с. 2. Клименко В.И. Новый блок комбинированных рабочих органов для культивации почвы // Картофель и овощи. - 2004. -3. - С. 25-28. 3. Культиватор КГО-3,6. Руководство по эксплуатации. Завод литья и нормалей. Гомель, 2000. 92542013.06.30 Полезная модель относится к сельскому хозяйству, в частности к способу обработки почвы и устройству для его осуществления, которое может использоваться для обработки почвы культиваторами-гребнеобразователями-окучниками, комбинированными почвообрабатывающими агрегатами или другими сельскохозяйственными машинами. Известны дисковые рабочие органы культиваторов-гребнеобразователей для нарезки гребней и окучивания растений в виде вращающегося диска, а также прикрепленных на его периферии съемных рыхлящих элементов 3. Они приводятся в движение реактивной силой при контакте диска с почвой, а образование гребня осуществляется за счет отбрасывания почвы съемными рыхлящими элементами, прикрепленными на периферии двух вращающихся дисков, установленных под острым углом к направлению движения. Недостатками этих рабочих органов является то, что они плохо заглубляются, особенно на тяжелых по механическому составу почвах, а также на засоренных корневищами сорняков и пожнивными остатками. Такие рабочие органы недостаточно крошат почву при образовании гребней и окучивании растений, а также создают частичное уплотнение боковых стенок гребня, в результате чего нарушается водно-воздушный режим и ускоряются процессы самоуплотнения почвы 1, 2. Для создания оптимальной плотности почвы по боковым поверхностям гребня, а также дифференцируемой плотности в нижележащих слоях почвы, для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги нами предлагается диско-зубовый рабочий орган, на котором на периферии вращающегося диска крепятся с чередованием съемные рыхлящие элементы, выполненные в виде изогнутых желобообразной формы и пружинных тройных зубьев. Задача заявляемой полезной модели - улучшение качества и образование объемного дифференцированной плотности гребня, создание рыхлого, мульчированного слоя почвы для посадки картофеля, позволяющего сохранить влагу, а также обеспечить уплотнение боковой поверхности гребня для поддержания водно-воздушного режима. Решение поставленной задачи достигается тем, что в отличие от обычного дискозубового рабочего органа, состоящего из вращающегося диска, на периферии которого крепятся съемные рыхлящие элементы, выполненные в виде зубьев, предлагается рабочий орган, где на периферии вращающегося диска 1 крепятся с чередованием съемные рыхлящие элементы, выполненные в виде изогнутых желобообразной формы зубьев 3 и пружинных тройных зубьев 2 3. Правый и левый диски устанавливаются под углом атакии углом наклонак вертикали зеркально относительно продольной оси формируемого гребня с возможностью вращения на оси, которая крепится к стойке 4 3. Пружинный тройной зуб 2, способствующий улучшению крошения почвы и созданию требуемой ее плотности в гребне, а также вычесыванию корней сорных растений из почвы(фиг. 2.). Рабочая поверхность пружинных тройных зубьев 2 для интенсивного крошения выполнена из пружинной стали, что позволяет им вибрировать под воздействием почвы,разбивая почву на мелкие комочки. Это ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Пружинистость придает тройным зубьям 2 дополнительную жесткость. Вследствие этого увеличивается прочность и снижается число поломок при работе на каменистых почвах. Также тройные зубья 2 заострены для лучшего заглубления в почву и вычесывания сорных растений. Изогнутый желобообразной формы зуб 3 обеспечивает подъем и набрасывание рыхлой почвы в верхнюю часть гребня, а также подрезание сорняков. Рабочая поверхность зуба для интенсивного крошения выполнена переменной кривизны (отрезок эллипса, гиперболы или параболы), увеличивающейся по мере движения почвы от входа к выходу. Желобообразный профиль придает зубьям дополнительную жесткость, увеличивает момент сопротивления поперечного сечения. Также зубья заострены для лучшего заглубления в почву. 2 92542013.06.30 Поочередная расстановка зубьев различной конфигурации позволяет осуществлять равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата при нарезке гребней и окучивании растений. Это снизит залипаемость зубьев землей, значительно уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. На фиг. 1 изображен диско-зубовый рабочий орган, состоящий из вращающегося диска 1, и прикрепленных к нему пружинных тройных зубьев 2, и изогнутых желобообразной формы зубьев 3 переменной кривизны. На фиг. 2 приведена технологическая схема работы диско-зубового рабочего органа. На фиг. 2 изображен принцип действия диско-зубового рабочего органа, состоящего из вращающегося диска 1, и прикрепленных к нему пружинных тройных зубьев 2, и изогнутых желобообразной формы зубьев 3 с переменной кривизной, а также показаны образованные в процессе работы диско-зубового рабочего органа слои почвы 5 - необработанный слой почвы 6 - слой почвы после воздействия на него другими рабочими органами 7 крупнокомковатый слой почвы с высокой плотностью 3 8 - среднекомковатый слой почвы со средней плотностью 2 9 - мелкокомковатый мульчированный слой почвы с низкой плотностью 1 10 - уплотненный слой почвы по боковым поверхностям гребня,также показано подтягивание влаги в верхние слои почвы и показан угол установки диско-зубового рабочего органа на культиватор, угол наклона к вертикали , зеркально относительно продольной оси формируемого гребня с возможностью вращения на оси,которая крепится к стойке 4. Такой диско-зубовый рабочий орган позволяет создать равномерный мелкокомковатый, мульчированный слой почвы по всей ширине захвата диско-зубового рабочего органа,получить оптимальную плотность почвы по бокам гребня 10 (фиг. 2), а также дифференцируемую плотность в нижележащих слоях почвы для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги,а также обеспечить равномерное перемешивание и рыхление почвы для создания верхнего мелкокомковатого мульчированного слоя почвы 9 с низкой плотностью 1, крупнокомковатого слоя почвы 8 с высокой плотностью 3, среднекомковатого слоя почвы 7 со средней плотностью 2. Нижележащий слой почвы 6 крупнокомковатый и более уплотненный для оптимального подтягивания влаги и развития корневой системы растений. Диско-зубовый рабочий орган работает следующим образом. При движении в почве вращающегося диска 1 с установленными по периферии пружинных тройных зубьев 2 и изогнутых желобообразной формы зубьев 3 с переменной кривизной происходит их заглубление, рыхление почвы, захват и набрасывание почвы в зону формирования гребня (фиг. 2), а также подрезание и вычесывание корней сорных растений из почвы. При этом образуется более объемный гребень с разной плотностью почвы от более высокой 3, что способствует подъему влаги к посадочному материалу,до меньшей плотности 2 и 1. Использование диско-зубового рабочего органа ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Пружинистость придает тройным зубьям 2 дополнительную жесткость. Что в свою очередь снизит залипаемость зубьев землей, значительно уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. Желобообразный профиль придает изогнутым зубьям 3 дополнительную жесткость,увеличивает момент сопротивления поперечного сечения. Вследствие этого увеличивается прочность и снижается число поломок при работе на каменистых почвах, а поочередная расстановка зубьев различной конфигурации позволяет осуществлять равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата при нарезке гребней и окучивании растений. Что в свою очередь снизит залипаемость зубьев землей, значитель 3 92542013.06.30 но уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. Использование пружинных тройных зубьев и изогнутых желобообразной формы зубьев с переменной кривизной позволяет также снизить энергоемкость процессов рыхления,гребнеобразования и окучивания, уменьшит тяговое сопротивление культиваторагребнеобразователя-окучника за счет снижения сопротивления на заглубление зубьев и крошение почвы из-за образования ядра сил деформации почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
