Устройство заглубленного воздухозабора убежища, локализованного куполообразной жидкостной завесой

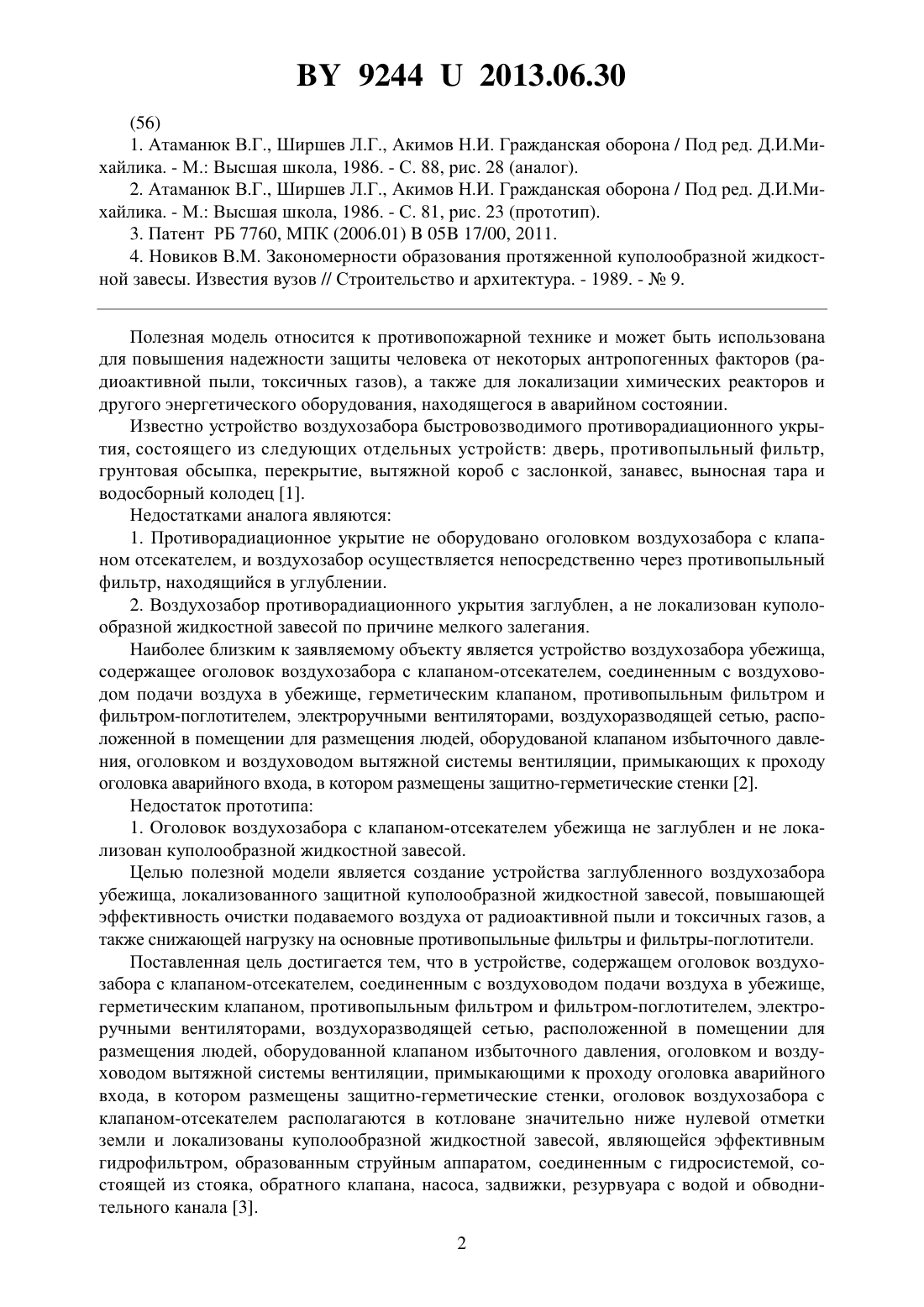

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЗАГЛУБЛЕННОГО ВОЗДУХОЗАБОРА УБЕЖИЩА,ЛОКАЛИЗОВАННОГО КУПОЛООБРАЗНОЙ ЖИДКОСТНОЙ ЗАВЕСОЙ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Новиков Владимир Макарович Нагурный Сергей Григорьевич Шляхов Александр Анатольевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство заглубленного воздухозабора убежища, локализованного куполообразной жидкостной завесой, содержащее оголовок воздухозабора с клапаном-отсекателем, соединенным с воздуховодом подачи воздуха в убежище, герметическим клапаном, противопыльным фильтром и фильтром-поглотителем, электроручными вентиляторами, воздухоразводящей сетью, расположенной в помещении для размещения людей, оборудованной клапаном избыточного давления, оголовком и воздуховодом вытяжной системы вентиляции, примыкающими к проходу оголовка аварийного входа, в котором размещены защитно-герметические стенки, отличающееся тем, что оголовок воздухозабора с клапаномотсекателем располагаются в котловане значительно ниже нулевой отметки земли и локализованы куполообразной жидкостной завесой, являющейся эффективным гидрофильтром, образованным струйным аппаратом, соединенным с гидросистемой, состоящей из стояка, обратного клапана, насоса, задвижки, резервуара с водой и обводнительного канала.(56) 1. Атаманюк В.Г., Ширшев Л.Г., Акимов Н.И. Гражданская оборона / Под ред. Д.И.Михайлика. - М. Высшая школа, 1986. - С. 88, рис. 28 (аналог). 2. Атаманюк В.Г., Ширшев Л.Г., Акимов Н.И. Гражданская оборона / Под ред. Д.И.Михайлика. - М. Высшая школа, 1986. - С. 81, рис. 23 (прототип). 3. Патент РБ 7760, МПК (2006.01)05 17/00, 2011. 4. Новиков В.М. Закономерности образования протяженной куполообразной жидкостной завесы. Известия вузов // Строительство и архитектура. - 1989. -9. Полезная модель относится к противопожарной технике и может быть использована для повышения надежности защиты человека от некоторых антропогенных факторов (радиоактивной пыли, токсичных газов), а также для локализации химических реакторов и другого энергетического оборудования, находящегося в аварийном состоянии. Известно устройство воздухозабора быстровозводимого противорадиационного укрытия, состоящего из следующих отдельных устройств дверь, противопыльный фильтр,грунтовая обсыпка, перекрытие, вытяжной короб с заслонкой, занавес, выносная тара и водосборный колодец 1. Недостатками аналога являются 1. Противорадиационное укрытие не оборудовано оголовком воздухозабора с клапаном отсекателем, и воздухозабор осуществляется непосредственно через противопыльный фильтр, находящийся в углублении. 2. Воздухозабор противорадиационного укрытия заглублен, а не локализован куполообразной жидкостной завесой по причине мелкого залегания. Наиболее близким к заявляемому объекту является устройство воздухозабора убежища,содержащее оголовок воздухозабора с клапаном-отсекателем, соединенным с воздуховодом подачи воздуха в убежище, герметическим клапаном, противопыльным фильтром и фильтром-поглотителем, электроручными вентиляторами, воздухоразводящей сетью, расположенной в помещении для размещения людей, оборудованой клапаном избыточного давления, оголовком и воздуховодом вытяжной системы вентиляции, примыкающих к проходу оголовка аварийного входа, в котором размещены защитно-герметические стенки 2. Недостаток прототипа 1. Оголовок воздухозабора с клапаном-отсекателем убежища не заглублен и не локализован куполообразной жидкостной завесой. Целью полезной модели является создание устройства заглубленного воздухозабора убежища, локализованного защитной куполообразной жидкостной завесой, повышающей эффективность очистки подаваемого воздуха от радиоактивной пыли и токсичных газов, а также снижающей нагрузку на основные противопыльные фильтры и фильтры-поглотители. Поставленная цель достигается тем, что в устройстве, содержащем оголовок воздухозабора с клапаном-отсекателем, соединенным с воздуховодом подачи воздуха в убежище,герметическим клапаном, противопыльным фильтром и фильтром-поглотителем, электроручными вентиляторами, воздухоразводящей сетью, расположенной в помещении для размещения людей, оборудованной клапаном избыточного давления, оголовком и воздуховодом вытяжной системы вентиляции, примыкающими к проходу оголовка аварийного входа, в котором размещены защитно-герметические стенки, оголовок воздухозабора с клапаном-отсекателем располагаются в котловане значительно ниже нулевой отметки земли и локализованы куполообразной жидкостной завесой, являющейся эффективным гидрофильтром, образованным струйным аппаратом, соединенным с гидросистемой, состоящей из стояка, обратного клапана, насоса, задвижки, резурвуара с водой и обводнительного канала 3. 2 92442013.06.30 Сопоставительный анализ показывает, что заявляемое устройство отличается тем, что 1. Оголовок воздухозабора с клапаном-отсекателем расположен в котловане ниже нулевой отметки земли. 2. Оголовок воздухозабора с клапаном-отсекателем локализован сплошной куполообразной жидкостной завесой, являющейся гидрофильтром, образованным струйным аппаратом, соединенным с гидросистемой, состоящей из стояка, обратного клапана, насоса,задвижки, резервуара с водой и обводнительного канала. Указанные отличия являются новыми, существенными и достаточными для реализации поставленной цели - повышения эффективности очистки подаваемого воздуха от радиоактивной пыли и токсичных газов. Сущность заявляемого устройства поясняется фигурой, где на показан вертикальный разрез устройства заглубленного воздухозабора убежища, локализованного куполообразной жидкостной завесой. Обозначения 1 - котлован 2 - струйный аппарат 3 - оголовок воздухозабора с клапаном-отсекателем 4 - стояк 5 - куполообразная жидкостная завеса 6 - локализованное пространство 7 - обводнительный канал 8 - обратный клапан 9 - насос 10 - задвижка 11 резервуар с водой 12 - оголовок аварийного входа 13 - герметический клапан 14 - воздуховод подачи воздуха в убежище 15 - противопыльный фильтр 16 - фильтр-поглотитель 17 - помещение для размещения людей 18 - электроручные вентиляторы 19 - защитногерметические стенки 20 - клапан избыточного давления 21 - воздуховод вытяжной системы 22 - воздухоразводящая сеть 23 - оголовок вытяжной системы. Устройство располагается в котловане 1, где в локализованном пространстве 6 размещены оголовок воздухозабора с клапаном-отсекателем 3, локализованный куполообразной жидкостной завесой 5, образованной струйным аппаратом 2, соединенным с гидросистемой, включающей в себя стояк 4, обратный клапан 8, насос 9, задвижку 10, обводнительный канал 7 и резервуар с водой 11. Оголовок воздухозабора 3 с помощью воздуховода подачи воздуха в убежище 14 соединен с противопыльным фильтром 15, фильтромпоглотителем 16 и электроручным вентилятором 18 и далее с воздухоразводящей сетью 22, расположенной в помещении для размещения людей 17. При этом помещение для размещения людей 17 оснащено клапаном избыточного давления 20, соединенным с помощью воздуховода вытяжной системы 21, соединенной с оголовком вытяжной системы 23,примыкающей к оголовку аварийного входа 12, соединенного с проходом аварийного входа в помещение для размещения людей 17, в котором размещены защитногерметические стенки 19 и противопыльный фильтр 15. Устройство работает следующим образом. С помощью электроручного вентилятора 18, соединенного с противопыльным фильтром 15 и фильтром-поглотителем 16, в воздуховоде подачи воздуха в убежище 14 создается разрежение, которое передается в оголовок воздухозабора с клапаном-отсекателем 3 в локализованное пространство 6. Под действием атмосферного давления окружающей среды воздух, проходя через гидрофильтр, частично очищается от пыли и токсичных газов,таким образом уменьшая нагрузку на основные противопыльный фильтр 15 и фильтрпоглотитель 16, попадает в локализованное пространство 6, образованное куполообразной жидкостной завесой 5, которая сливается с обводнительным каналом 7, заполненным водой. В гидросистеме, питающей струйный аппарат 2, образующий куполообразную жидкостную завесу 5, поддерживается постоянное давление 400500 кПа с помощью насоса 9,который включен в гидросистему, оснащенную стояком 4, обратным клапаном 8 и задвижкой 10, резервуаром с водой 11. Очищенный воздух по воздуховоду подачи воздуха в убежище 14 подается на вторичную очистку в противопыльный фильтр 15 и фильтрпоглотитель 16. После окончательной очистки воздух подается в помещение для разме 3 92442013.06.30 щения людей 17 по воздуховоду подачи воздуха в убежище 14. Воздух при необходимости в помещение для размещения людей 17 может поступать по проходу аварийного входа 12, на пути которого размещены две защитно-герметические стенки 19, противопыльный фильтр 15 и электроручные вентиляторы 18. Исследования по использованию куполообразных жидкостных завес для защитных целей, технологических нужд и оздоровительных мероприятий ведутся в Брестском государственном техническом университете с 1989 года 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
