Свая

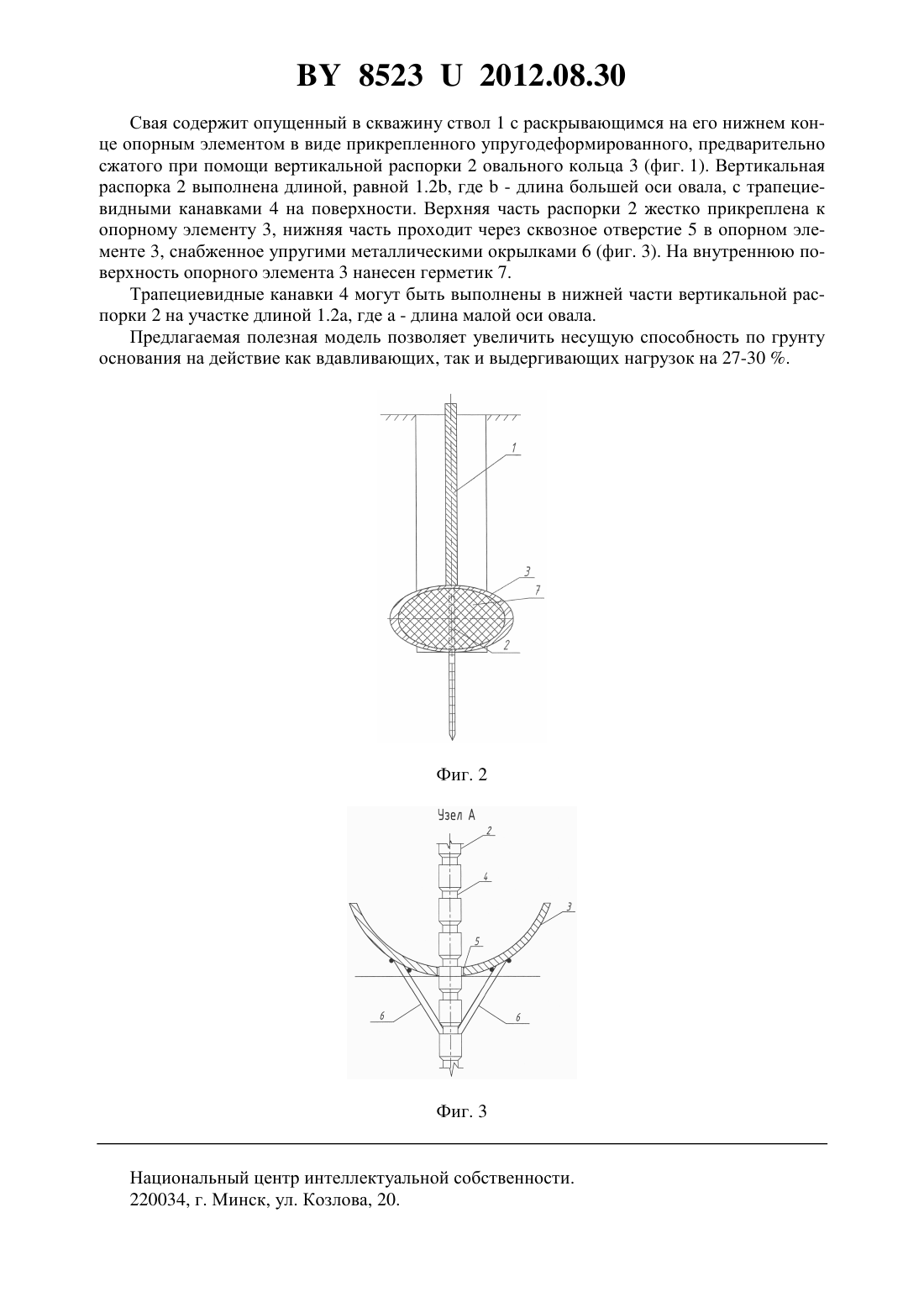

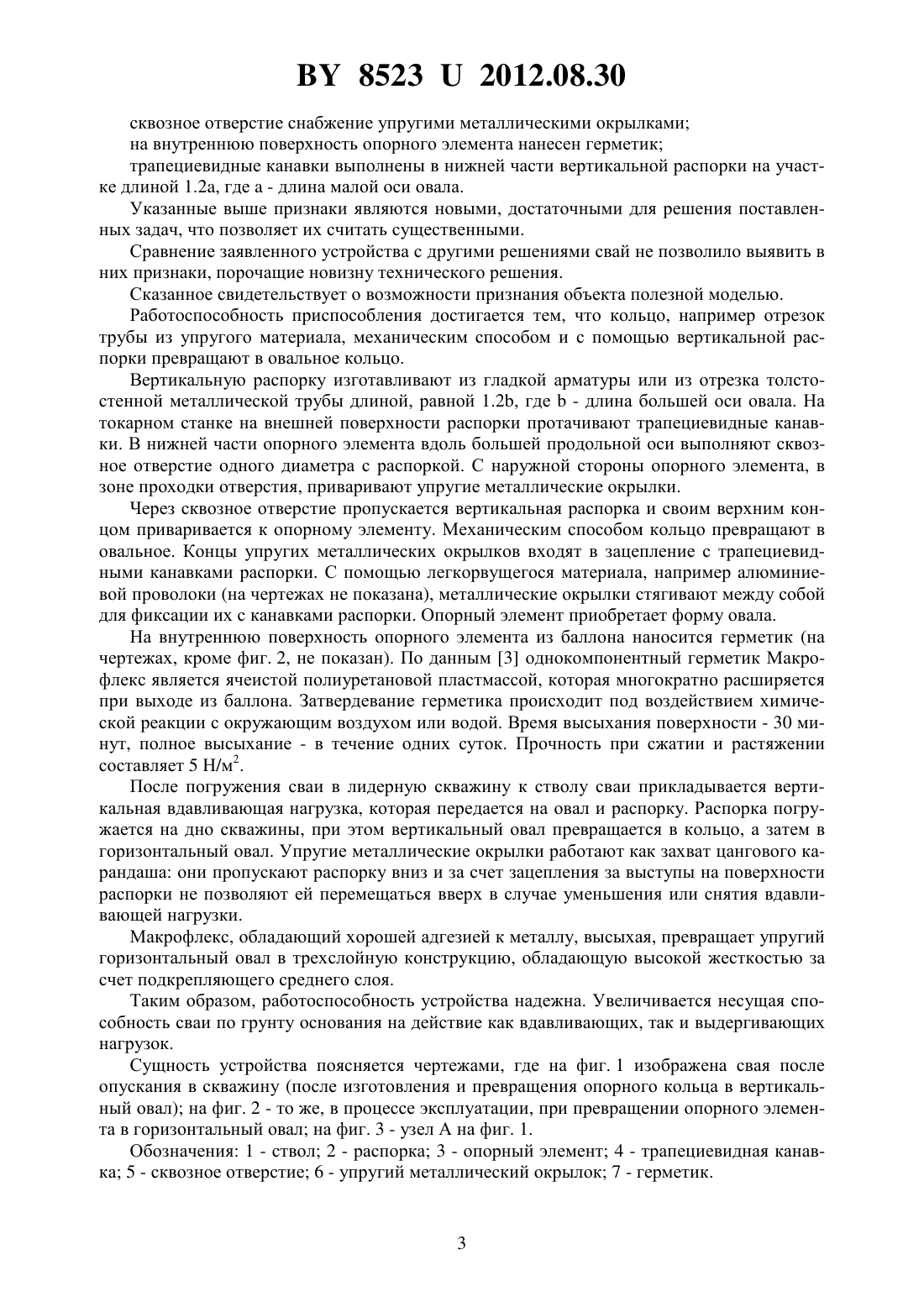

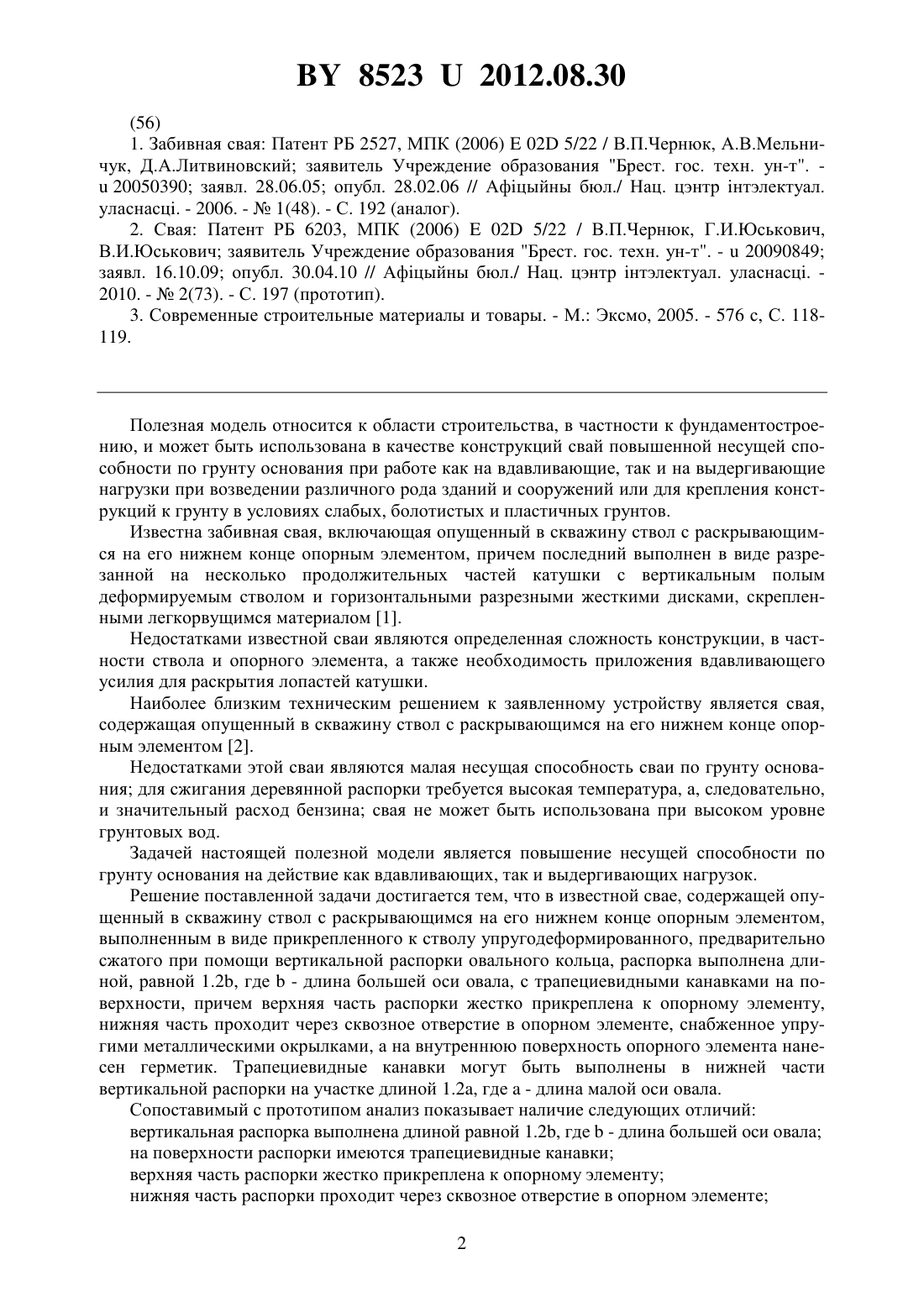

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Жук Василий Васильевич Лещук Екатерина Владимировна Деркач Евгений Александрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Свая, содержащая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом, выполненным в виде прикрепленного к стволу упругодеформированного, предварительно сжатого при помощи вертикальной распорки овального кольца, отличающаяся тем, что распорка выполнена длиной, равной 1.2, где- длина большей оси овала, с трапециевидными канавками на поверхности, причем верхняя часть распорки жестко прикреплена к опорному элементу, нижняя часть проходит через сквозное отверстие в опорном элементе, снабженное упругими металлическими окрылками, а на внутреннюю поверхность опорного элемента нанесен герметик. 2. Свая по п. 1, отличающаяся тем, что трапециевидные канавки выполнены в нижней части вертикальной распорки на участке длиной 1.2, где- длина малой оси овала.(56) 1. Забивная свая Патент РБ 2527, МПК (2006)02 5/22 / В.П.Чернюк, А.В.Мельничук, Д.А.Литвиновский заявитель Учреждение образования Брест. гос. техн. ун-т.20050390 заявл. 28.06.05 опубл. 28.02.06 // Афцыйны бюл./ Нац. цэнтр нтэлектуал. уласнасц. - 2006. -1(48). - С. 192 (аналог). 2. Свая Патент РБ 6203, МПК (2006)02 5/22 / В.П.Чернюк, Г.И.Юськович,В.И.Юськович заявитель Учреждение образования Брест. гос. техн. ун-т. -20090849 заявл. 16.10.09 опубл. 30.04.10 // Афцыйны бюл./ Нац. цэнтр нтэлектуал. уласнасц. 2010. -2(73). - С. 197 (прототип). 3. Современные строительные материалы и товары. - М. Эксмо, 2005. - 576 с, С. 118119. Полезная модель относится к области строительства, в частности к фундаментостроению, и может быть использована в качестве конструкций свай повышенной несущей способности по грунту основания при работе как на вдавливающие, так и на выдергивающие нагрузки при возведении различного рода зданий и сооружений или для крепления конструкций к грунту в условиях слабых, болотистых и пластичных грунтов. Известна забивная свая, включающая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом, причем последний выполнен в виде разрезанной на несколько продолжительных частей катушки с вертикальным полым деформируемым стволом и горизонтальными разрезными жесткими дисками, скрепленными легкорвущимся материалом 1. Недостатками известной сваи являются определенная сложность конструкции, в частности ствола и опорного элемента, а также необходимость приложения вдавливающего усилия для раскрытия лопастей катушки. Наиболее близким техническим решением к заявленному устройству является свая,содержащая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом 2. Недостатками этой сваи являются малая несущая способность сваи по грунту основания для сжигания деревянной распорки требуется высокая температура, а, следовательно,и значительный расход бензина свая не может быть использована при высоком уровне грунтовых вод. Задачей настоящей полезной модели является повышение несущей способности по грунту основания на действие как вдавливающих, так и выдергивающих нагрузок. Решение поставленной задачи достигается тем, что в известной свае, содержащей опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом,выполненным в виде прикрепленного к стволу упругодеформированного, предварительно сжатого при помощи вертикальной распорки овального кольца, распорка выполнена длиной, равной 1.2, где- длина большей оси овала, с трапециевидными канавками на поверхности, причем верхняя часть распорки жестко прикреплена к опорному элементу,нижняя часть проходит через сквозное отверстие в опорном элементе, снабженное упругими металлическими окрылками, а на внутреннюю поверхность опорного элемента нанесен герметик. Трапециевидные канавки могут быть выполнены в нижней части вертикальной распорки на участке длиной 1.2, где- длина малой оси овала. Сопоставимый с прототипом анализ показывает наличие следующих отличий вертикальная распорка выполнена длиной равной 1.2, где- длина большей оси овала на поверхности распорки имеются трапециевидные канавки верхняя часть распорки жестко прикреплена к опорному элементу нижняя часть распорки проходит через сквозное отверстие в опорном элементе 2 85232012.08.30 сквозное отверстие снабжение упругими металлическими окрылками на внутреннюю поверхность опорного элемента нанесен герметик трапециевидные канавки выполнены в нижней части вертикальной распорки на участке длиной 1.2, где- длина малой оси овала. Указанные выше признаки являются новыми, достаточными для решения поставленных задач, что позволяет их считать существенными. Сравнение заявленного устройства с другими решениями свай не позволило выявить в них признаки, порочащие новизну технического решения. Сказанное свидетельствует о возможности признания объекта полезной моделью. Работоспособность приспособления достигается тем, что кольцо, например отрезок трубы из упругого материала, механическим способом и с помощью вертикальной распорки превращают в овальное кольцо. Вертикальную распорку изготавливают из гладкой арматуры или из отрезка толстостенной металлической трубы длиной, равной 1.2, где- длина большей оси овала. На токарном станке на внешней поверхности распорки протачивают трапециевидные канавки. В нижней части опорного элемента вдоль большей продольной оси выполняют сквозное отверстие одного диаметра с распоркой. С наружной стороны опорного элемента, в зоне проходки отверстия, приваривают упругие металлические окрылки. Через сквозное отверстие пропускается вертикальная распорка и своим верхним концом приваривается к опорному элементу. Механическим способом кольцо превращают в овальное. Концы упругих металлических окрылков входят в зацепление с трапециевидными канавками распорки. С помощью легкорвущегося материала, например алюминиевой проволоки (на чертежах не показана), металлические окрылки стягивают между собой для фиксации их с канавками распорки. Опорный элемент приобретает форму овала. На внутреннюю поверхность опорного элемента из баллона наносится герметик (на чертежах, кроме фиг. 2, не показан). По данным 3 однокомпонентный герметик Макрофлекс является ячеистой полиуретановой пластмассой, которая многократно расширяется при выходе из баллона. Затвердевание герметика происходит под воздействием химической реакции с окружающим воздухом или водой. Время высыхания поверхности - 30 минут, полное высыхание - в течение одних суток. Прочность при сжатии и растяжении составляет 5 Н/м 2. После погружения сваи в лидерную скважину к стволу сваи прикладывается вертикальная вдавливающая нагрузка, которая передается на овал и распорку. Распорка погружается на дно скважины, при этом вертикальный овал превращается в кольцо, а затем в горизонтальный овал. Упругие металлические окрылки работают как захват цангового карандаша они пропускают распорку вниз и за счет зацепления за выступы на поверхности распорки не позволяют ей перемещаться вверх в случае уменьшения или снятия вдавливающей нагрузки. Макрофлекс, обладающий хорошей адгезией к металлу, высыхая, превращает упругий горизонтальный овал в трехслойную конструкцию, обладающую высокой жесткостью за счет подкрепляющего среднего слоя. Таким образом, работоспособность устройства надежна. Увеличивается несущая способность сваи по грунту основания на действие как вдавливающих, так и выдергивающих нагрузок. Сущность устройства поясняется чертежами, где на фиг. 1 изображена свая после опускания в скважину (после изготовления и превращения опорного кольца в вертикальный овал) на фиг. 2 - то же, в процессе эксплуатации, при превращении опорного элемента в горизонтальный овал на фиг. 3 - узел А на фиг. 1. Обозначения 1 - ствол 2 - распорка 3 - опорный элемент 4 - трапециевидная канавка 5 - сквозное отверстие 6 - упругий металлический окрылок 7 - герметик. 85232012.08.30 Свая содержит опущенный в скважину ствол 1 с раскрывающимся на его нижнем конце опорным элементом в виде прикрепленного упругодеформированного, предварительно сжатого при помощи вертикальной распорки 2 овального кольца 3 (фиг. 1). Вертикальная распорка 2 выполнена длиной, равной 1.2, где- длина большей оси овала, с трапециевидными канавками 4 на поверхности. Верхняя часть распорки 2 жестко прикреплена к опорному элементу 3, нижняя часть проходит через сквозное отверстие 5 в опорном элементе 3, снабженное упругими металлическими окрылками 6 (фиг. 3). На внутреннюю поверхность опорного элемента 3 нанесен герметик 7. Трапециевидные канавки 4 могут быть выполнены в нижней части вертикальной распорки 2 на участке длиной 1.2, где- длина малой оси овала. Предлагаемая полезная модель позволяет увеличить несущую способность по грунту основания на действие как вдавливающих, так и выдергивающих нагрузок на 27-30 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
