Свая

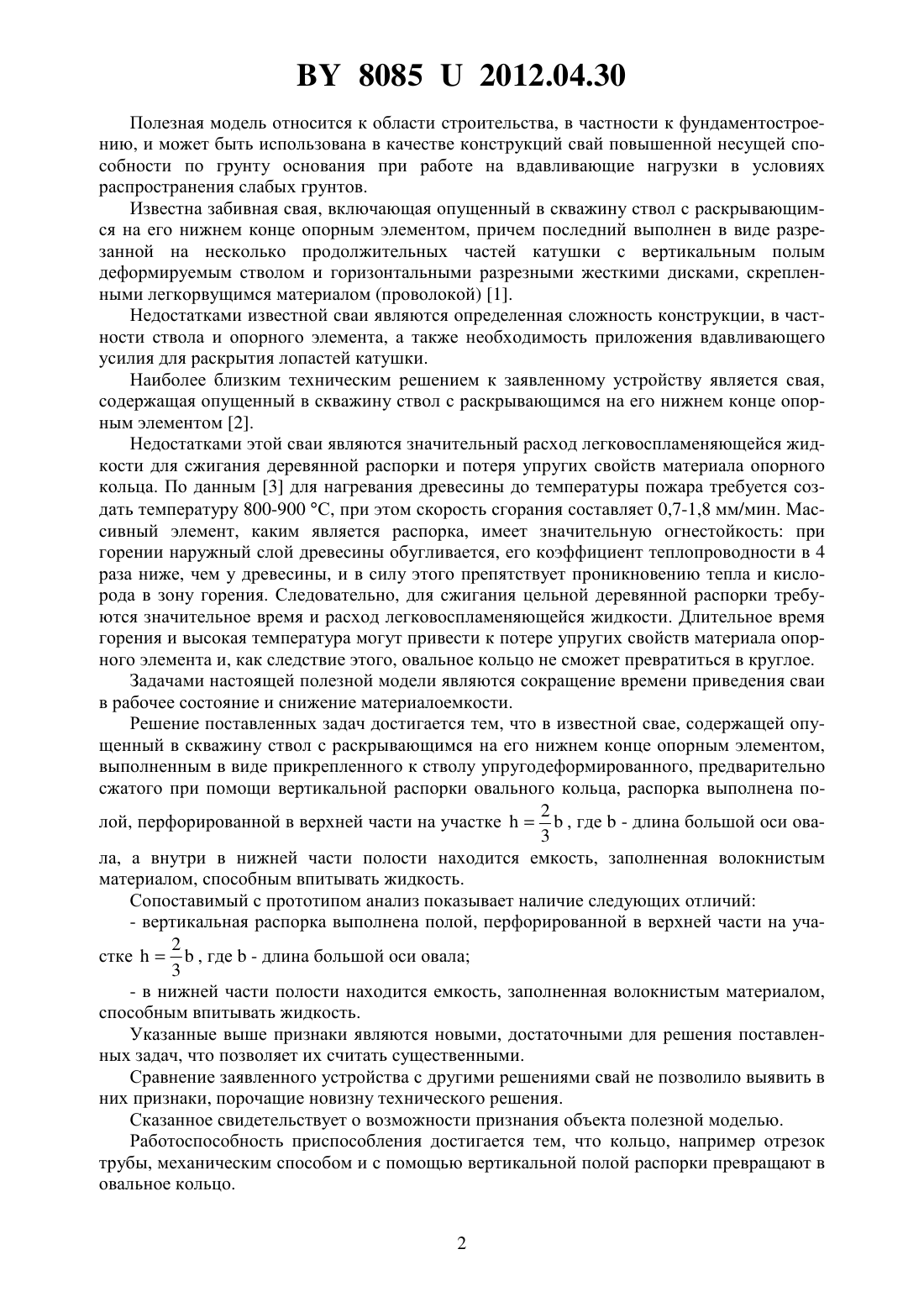

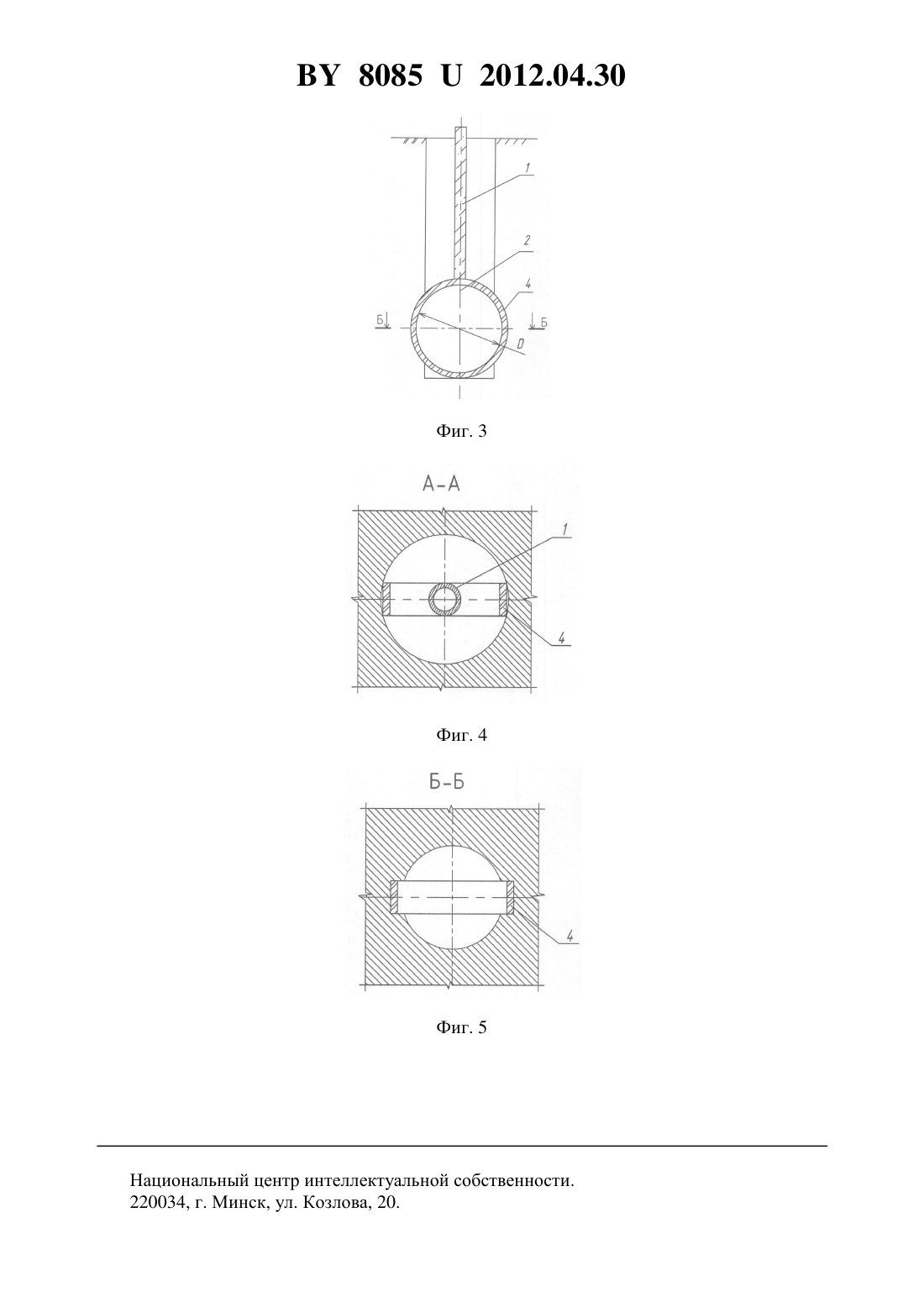

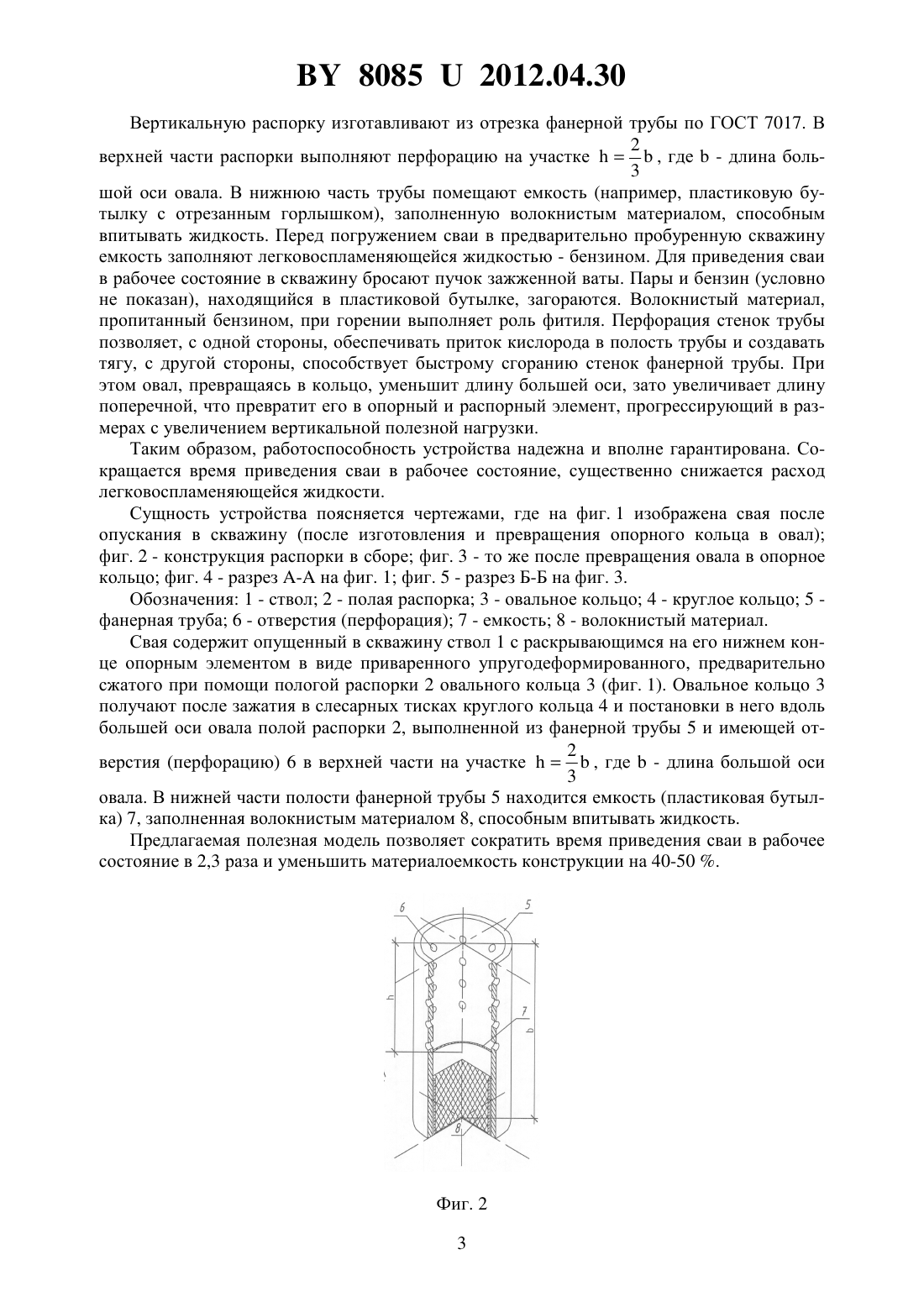

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Жук Василий Васильевич Шалобыта Николай Николаевич Деркач Евгений Александрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Свая, содержащая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом, выполненным в виде прикрепленного к стволу упругодеформированного, предварительно сжатого при помощи вертикальной распорки овального кольца, отличающаяся тем, что распорка выполнена полой, перфорированной в верхней 2 части на участке, где- длина большой оси овала, а в нижней части полости на 3 ходится емкость, заполненная волокнистым материалом, способным впитывать жидкость.(56) 1. Патент РБ 2527, МПК 02 5/22 / В.П. Чернюк и др. заявитель Учреждение образования Брестский государственный технический университет -20050390 заявл. 2005.06.28 // Оф. бюл. -1(48). - 2006. - С. 192 (аналог). 2. Патент РБ 6203, МПК 02 5/22 / В.П. Чернюк и др. заявитель Учреждение образования Брестский государственный технический университет - 20090849 заявл. 2009.10.16 // Оф. бюл. -2(73). - 2010. - С. 197 (прототип). 3. Конструкции из дерева и пластмасс Учеб. для вузов / Ю.В. Слицкоухов, В.Д. Буданов, М.М. Гаппоев и др. под ред. Г.Г. Карлсена и Ю.В. Слицкоухова. - 5-е изд., перераб. и доп.- М. Стройиздат, 1986. - 543 с., С. 83-86. 80852012.04.30 Полезная модель относится к области строительства, в частности к фундаментостроению, и может быть использована в качестве конструкций свай повышенной несущей способности по грунту основания при работе на вдавливающие нагрузки в условиях распространения слабых грунтов. Известна забивная свая, включающая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом, причем последний выполнен в виде разрезанной на несколько продолжительных частей катушки с вертикальным полым деформируемым стволом и горизонтальными разрезными жесткими дисками, скрепленными легкорвущимся материалом (проволокой) 1. Недостатками известной сваи являются определенная сложность конструкции, в частности ствола и опорного элемента, а также необходимость приложения вдавливающего усилия для раскрытия лопастей катушки. Наиболее близким техническим решением к заявленному устройству является свая,содержащая опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом 2. Недостатками этой сваи являются значительный расход легковоспламеняющейся жидкости для сжигания деревянной распорки и потеря упругих свойств материала опорного кольца. По данным 3 для нагревания древесины до температуры пожара требуется создать температуру 800-900 С, при этом скорость сгорания составляет 0,7-1,8 мм/мин. Массивный элемент, каким является распорка, имеет значительную огнестойкость при горении наружный слой древесины обугливается, его коэффициент теплопроводности в 4 раза ниже, чем у древесины, и в силу этого препятствует проникновению тепла и кислорода в зону горения. Следовательно, для сжигания цельной деревянной распорки требуются значительное время и расход легковоспламеняющейся жидкости. Длительное время горения и высокая температура могут привести к потере упругих свойств материала опорного элемента и, как следствие этого, овальное кольцо не сможет превратиться в круглое. Задачами настоящей полезной модели являются сокращение времени приведения сваи в рабочее состояние и снижение материалоемкости. Решение поставленных задач достигается тем, что в известной свае, содержащей опущенный в скважину ствол с раскрывающимся на его нижнем конце опорным элементом,выполненным в виде прикрепленного к стволу упругодеформированного, предварительно сжатого при помощи вертикальной распорки овального кольца, распорка выполнена по 2 лой, перфорированной в верхней части на участке, где- длина большой оси ова 3 ла, а внутри в нижней части полости находится емкость, заполненная волокнистым материалом, способным впитывать жидкость. Сопоставимый с прототипом анализ показывает наличие следующих отличий- вертикальная распорка выполнена полой, перфорированной в верхней части на уча 2 стке, где- длина большой оси овала 3- в нижней части полости находится емкость, заполненная волокнистым материалом,способным впитывать жидкость. Указанные выше признаки являются новыми, достаточными для решения поставленных задач, что позволяет их считать существенными. Сравнение заявленного устройства с другими решениями свай не позволило выявить в них признаки, порочащие новизну технического решения. Сказанное свидетельствует о возможности признания объекта полезной моделью. Работоспособность приспособления достигается тем, что кольцо, например отрезок трубы, механическим способом и с помощью вертикальной полой распорки превращают в овальное кольцо. 2 80852012.04.30 Вертикальную распорку изготавливают из отрезка фанерной трубы по ГОСТ 7017. В 2 верхней части распорки выполняют перфорацию на участке, где- длина боль 3 шой оси овала. В нижнюю часть трубы помещают емкость (например, пластиковую бутылку с отрезанным горлышком), заполненную волокнистым материалом, способным впитывать жидкость. Перед погружением сваи в предварительно пробуренную скважину емкость заполняют легковоспламеняющейся жидкостью - бензином. Для приведения сваи в рабочее состояние в скважину бросают пучок зажженной ваты. Пары и бензин (условно не показан), находящийся в пластиковой бутылке, загораются. Волокнистый материал,пропитанный бензином, при горении выполняет роль фитиля. Перфорация стенок трубы позволяет, с одной стороны, обеспечивать приток кислорода в полость трубы и создавать тягу, с другой стороны, способствует быстрому сгоранию стенок фанерной трубы. При этом овал, превращаясь в кольцо, уменьшит длину большей оси, зато увеличивает длину поперечной, что превратит его в опорный и распорный элемент, прогрессирующий в размерах с увеличением вертикальной полезной нагрузки. Таким образом, работоспособность устройства надежна и вполне гарантирована. Сокращается время приведения сваи в рабочее состояние, существенно снижается расход легковоспламеняющейся жидкости. Сущность устройства поясняется чертежами, где на фиг. 1 изображена свая после опускания в скважину (после изготовления и превращения опорного кольца в овал) фиг. 2 - конструкция распорки в сборе фиг. 3 - то же после превращения овала в опорное кольцо фиг. 4 - разрез - на фиг. 1 фиг. 5 - разрез Б-Б на фиг. 3. Обозначения 1 - ствол 2 - полая распорка 3 - овальное кольцо 4 - круглое кольцо 5 фанерная труба 6 - отверстия (перфорация) 7 - емкость 8 - волокнистый материал. Свая содержит опущенный в скважину ствол 1 с раскрывающимся на его нижнем конце опорным элементом в виде приваренного упругодеформированного, предварительно сжатого при помощи пологой распорки 2 овального кольца 3 (фиг. 1). Овальное кольцо 3 получают после зажатия в слесарных тисках круглого кольца 4 и постановки в него вдоль большей оси овала полой распорки 2, выполненной из фанерной трубы 5 и имеющей от 2 верстия (перфорацию) 6 в верхней части на участке, где- длина большой оси 3 овала. В нижней части полости фанерной трубы 5 находится емкость (пластиковая бутылка) 7, заполненная волокнистым материалом 8, способным впитывать жидкость. Предлагаемая полезная модель позволяет сократить время приведения сваи в рабочее состояние в 2,3 раза и уменьшить материалоемкость конструкции на 40-50 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
