Диско-зубовой рабочий орган

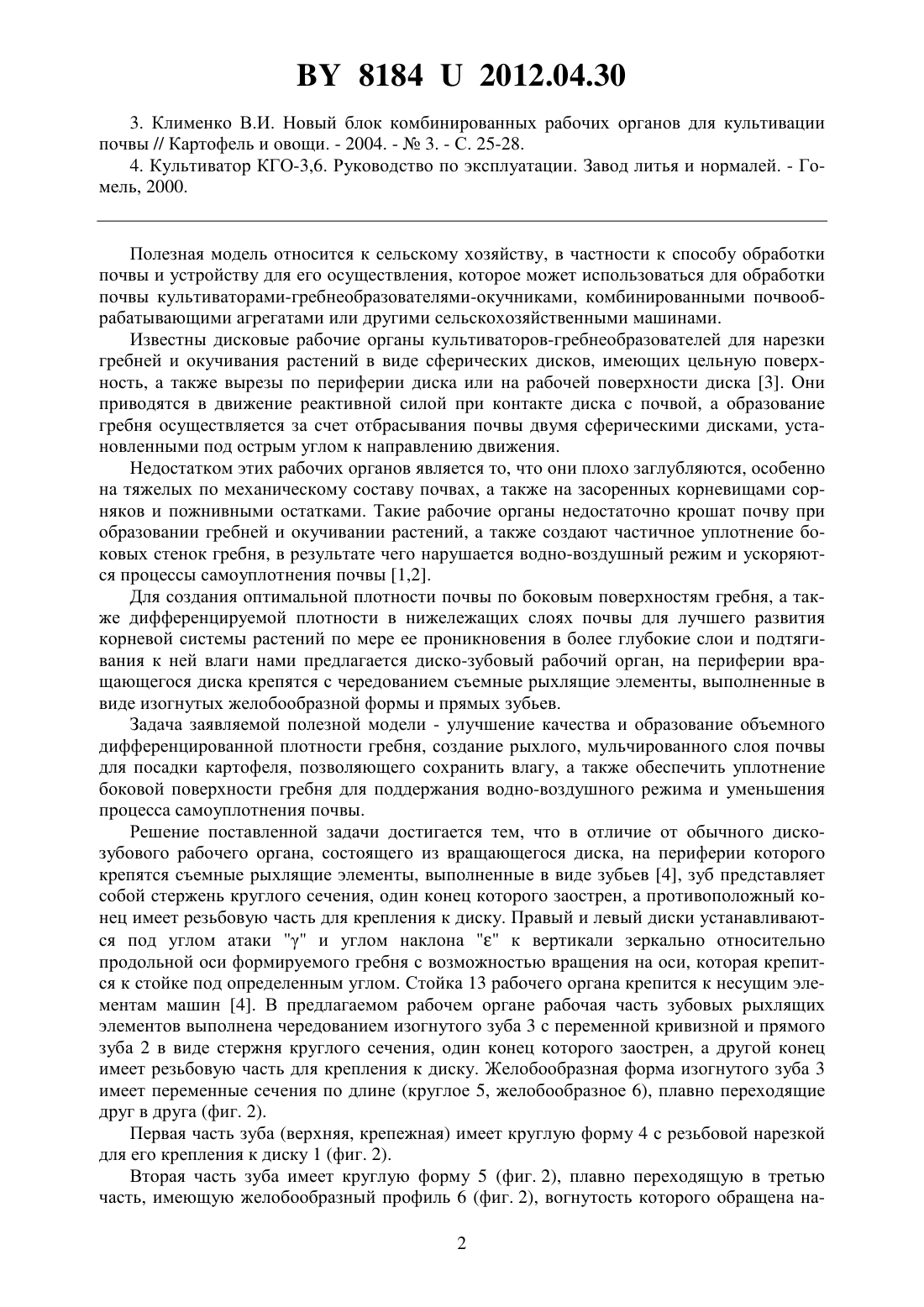

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Дудко Николай Иванович Самсонов Виталий Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Диско-зубовый рабочий орган для нарезки гребней и окучивания растений, включающий сферические диски, имеющие цельную поверхность, а также вырезы по периферии диска или на его рабочей поверхности, отличающийся тем, что на периферии вращающегося диска крепятся с чередованием съемные рыхлящие элементы, выполненные в виде прямых и изогнутых желобообразной формы зубьев.(56) 1. Нартов П.С. Дисковые почвообрабатывающие орудия. - Воронеж. - 1972. - 182 с. 2. Орманджи К.С. Контроль качества полевых работ. Справочник. - М. Росагропромиздат, 1991. - 191 с. 81842012.04.30 3. Клименко В.И. Новый блок комбинированных рабочих органов для культивации почвы // Картофель и овощи. - 2004. -3. - С. 25-28. 4. Культиватор КГО-3,6. Руководство по эксплуатации. Завод литья и нормалей. - Гомель, 2000. Полезная модель относится к сельскому хозяйству, в частности к способу обработки почвы и устройству для его осуществления, которое может использоваться для обработки почвы культиваторами-гребнеобразователями-окучниками, комбинированными почвообрабатывающими агрегатами или другими сельскохозяйственными машинами. Известны дисковые рабочие органы культиваторов-гребнеобразователей для нарезки гребней и окучивания растений в виде сферических дисков, имеющих цельную поверхность, а также вырезы по периферии диска или на рабочей поверхности диска 3. Они приводятся в движение реактивной силой при контакте диска с почвой, а образование гребня осуществляется за счет отбрасывания почвы двумя сферическими дисками, установленными под острым углом к направлению движения. Недостатком этих рабочих органов является то, что они плохо заглубляются, особенно на тяжелых по механическому составу почвах, а также на засоренных корневищами сорняков и пожнивными остатками. Такие рабочие органы недостаточно крошат почву при образовании гребней и окучивании растений, а также создают частичное уплотнение боковых стенок гребня, в результате чего нарушается водно-воздушный режим и ускоряются процессы самоуплотнения почвы 1,2. Для создания оптимальной плотности почвы по боковым поверхностям гребня, а также дифференцируемой плотности в нижележащих слоях почвы для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги нами предлагается диско-зубовый рабочий орган, на периферии вращающегося диска крепятся с чередованием съемные рыхлящие элементы, выполненные в виде изогнутых желобообразной формы и прямых зубьев. Задача заявляемой полезной модели - улучшение качества и образование объемного дифференцированной плотности гребня, создание рыхлого, мульчированного слоя почвы для посадки картофеля, позволяющего сохранить влагу, а также обеспечить уплотнение боковой поверхности гребня для поддержания водно-воздушного режима и уменьшения процесса самоуплотнения почвы. Решение поставленной задачи достигается тем, что в отличие от обычного дискозубового рабочего органа, состоящего из вращающегося диска, на периферии которого крепятся съемные рыхлящие элементы, выполненные в виде зубьев 4, зуб представляет собой стержень круглого сечения, один конец которого заострен, а противоположный конец имеет резьбовую часть для крепления к диску. Правый и левый диски устанавливаются под углом атакии углом наклонак вертикали зеркально относительно продольной оси формируемого гребня с возможностью вращения на оси, которая крепится к стойке под определенным углом. Стойка 13 рабочего органа крепится к несущим элементам машин 4. В предлагаемом рабочем органе рабочая часть зубовых рыхлящих элементов выполнена чередованием изогнутого зуба 3 с переменной кривизной и прямого зуба 2 в виде стержня круглого сечения, один конец которого заострен, а другой конец имеет резьбовую часть для крепления к диску. Желобообразная форма изогнутого зуба 3 имеет переменные сечения по длине (круглое 5, желобообразное 6), плавно переходящие друг в друга (фиг. 2). Первая часть зуба (верхняя, крепежная) имеет круглую форму 4 с резьбовой нарезкой для его крепления к диску 1 (фиг. 2). Вторая часть зуба имеет круглую форму 5 (фиг. 2), плавно переходящую в третью часть, имеющую желобообразный профиль 6 (фиг. 2), вогнутость которого обращена на 2 81842012.04.30 зад к направлению движения. Благодаря этому обеспечиваются подъем и набрасывание рыхлой почвы в верхнюю часть гребня, способствующие улучшению крошения почвы и созданию требуемой ее плотности в гребне, что способствует лучшему ее крошению(фиг. 3). Рабочая поверхность зуба для интенсивного крошения выполнена переменной кривизны (отрезок эллипса, гиперболы или параболы), увеличивающейся по мере движения почвы от входа к выходу. Это ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Желобообразный профиль придает зубьям дополнительную жесткость, увеличивает момент сопротивления поперечного сечения. Вследствие этого увеличиваются прочность и снижение числа поломок при работе на каменистых почвах. Также зубья заострены для лучшего заглубления в почву. Такая расстановка зубьев различной конфигурации позволяет осуществлять равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата при нарезке гребней и окучивании растений. Это снизит залипаемость зубьев землей, значительно уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. На фиг. 1 изображен диско-зубовый рабочий орган, состоящий из диска 1 и прикрепленных к нему изогнутых зубьев 3 с переменной кривизной и прямых зубьев 2. На фиг. 2 представлен изогнутый зуб 3, где показаны его составные части первая часть зуба 4 (верхняя, крепежная) с резьбовой нарезкой для его крепления к диску 1, вторая часть зуба имеет круглую форму 5, плавно переходящую в третью часть, имеющую желобообразный профиль 6, вогнутость которого обращена назад к направлению движения. На фиг. 3 приведена технологическая схема работы диско-зубового рабочего органа. На фиг. 3 изображен принцип действия диско-зубового рабочего органа, состоящего из диска 1 и прикрепленных к нему изогнутых зубьев 3 с переменной кривизной и прямых зубьев 2, а также показаны образованные в процессе работы диско-зубового рабочего органа слои почвы 7 - необработанный слой почвы 8 - слой почвы после воздействия на него другими рабочими органами 9 - крупнокомковатый слой почвы с высокой плотностью 3 10 - среднекомковатый слой почвы со средней плотностью 2 11 - мелкокомковатый мульчированный слой почвы с низкой плотностью 1 12 - уплотненный слой почвы по боковым поверхностям гребня, также показано подтягивание влаги в верхние слои почвы и показан угол наклонак вертикали зеркально относительно продольной оси формируемого гребня с возможностью вращения на оси. Такой диско-зубовый рабочий орган позволяет создать равномерный мелкокомковатый, мульчированный слой почвы по всей ширине захвата диско-зубового рабочего органа, получить оптимальную плотность почвы по бокам гребня 12 (фиг. 3), а также дифференцируемую плотность в нижележащих слоях почвы для лучшего развития корневой системы растений по мере ее проникновения в более глубокие слои и подтягивания к ней влаги, а также обеспечить равномерное перемешивание и рыхление почвы для создания верхнего мелкокомковатого мульчированного слоя почвы 11 с низкой плотностью 1, крупнокомковатого слоя почвы 9 с высокой плотностью 3, среднекомковатого слоя почвы 10 со средней плотностью 2. Нижележащий слой почвы 9 крупнокомковатый и более уплотненный для оптимального подтягивания влаги и развития корневой системы растений. Диско-зубовый рабочий орган работает следующим образом. При движении в почве сферического диска 1 с установленными по периферии изогнутыми зубьями 3 с переменной кривизной и прямыми зубьями 2 происходит заглубление зубьев 2 и 3, рыхление почвы, захват и набрасывание почвы зубьями 2 и 3 в зону формирования гребня (фиг. 3). При этом образуется более объемный гребень с разной плотно 3 81842012.04.30 стью почвы от более высокой 3, что способствует подъему влаги к посадочному материалу, до меньшей плотности 2 и 1. Использование диско-зубового рабочего органа ведет к снижению энергоемкости процесса при образовании гребней и последующей дополнительной их обработке при вегетации растений. Желобообразный профиль придает зубьям дополнительную жесткость,увеличивает момент сопротивления поперечного сечения. Вследствие этого увеличиваются прочность и снижение числа поломок при работе на каменистых почвах, а поочередная расстановка зубьев различной конфигурации позволяет осуществлять равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата при нарезке гребней и окучивании растений, что, в свою очередь, снизит залипаемость зубьев землей, значительно уменьшит тяговое сопротивление почвы, снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. Использование рыхлящих зубьев, изогнутых с переменной кривизной, желобообразной формы и имеющих переменное сечение по длине, позволяет также снизить энергоемкость процессов рыхления, гребнеобразования и окучивания, уменьшит тяговое сопротивление культиватора-гребнеобразователя-окучника за счет снижения сопротивления на заглубление зуба и крошение почвы из-за образования ядра сил деформации почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
