Ветеринарный пункт для санитарной обработки животных

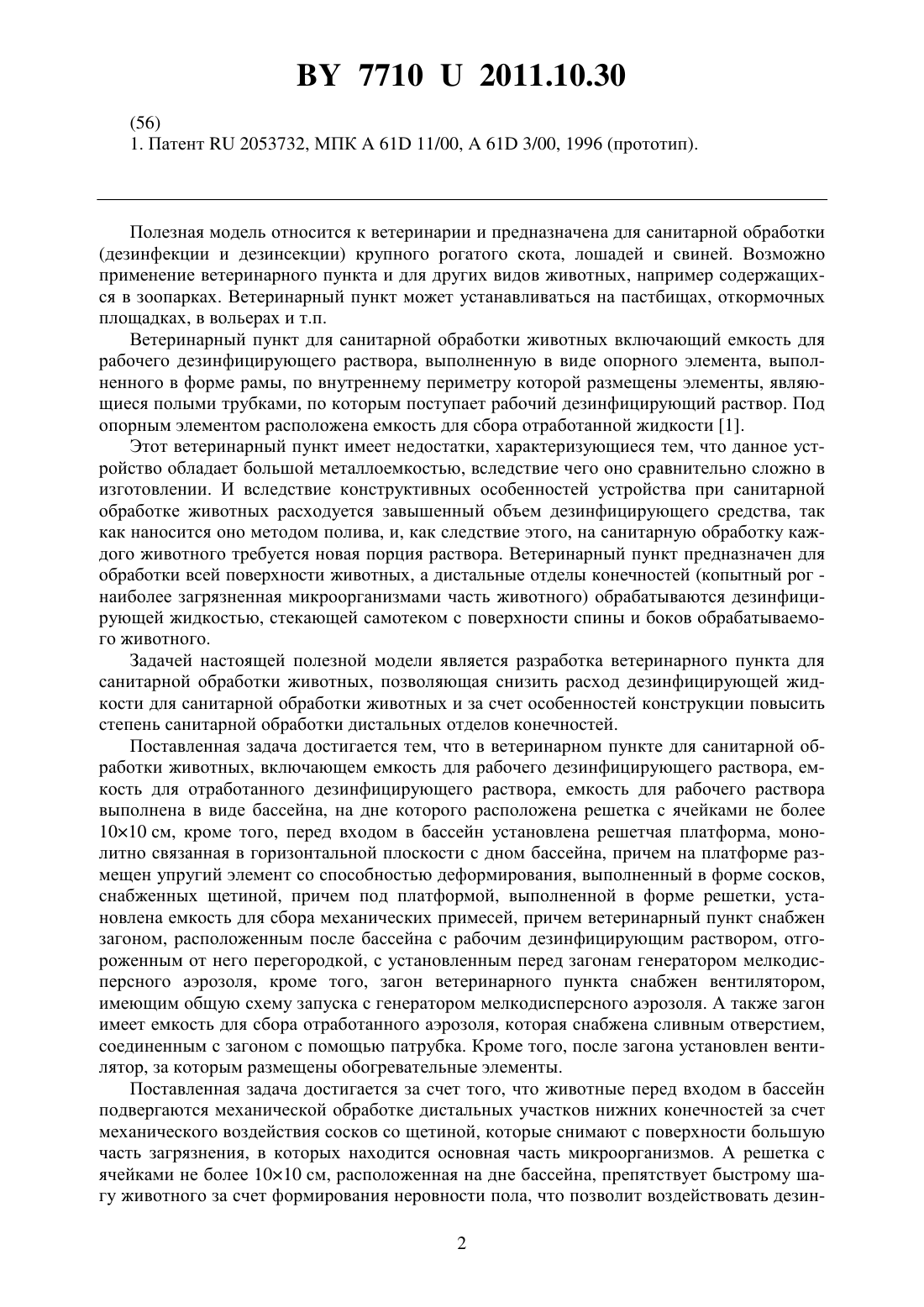

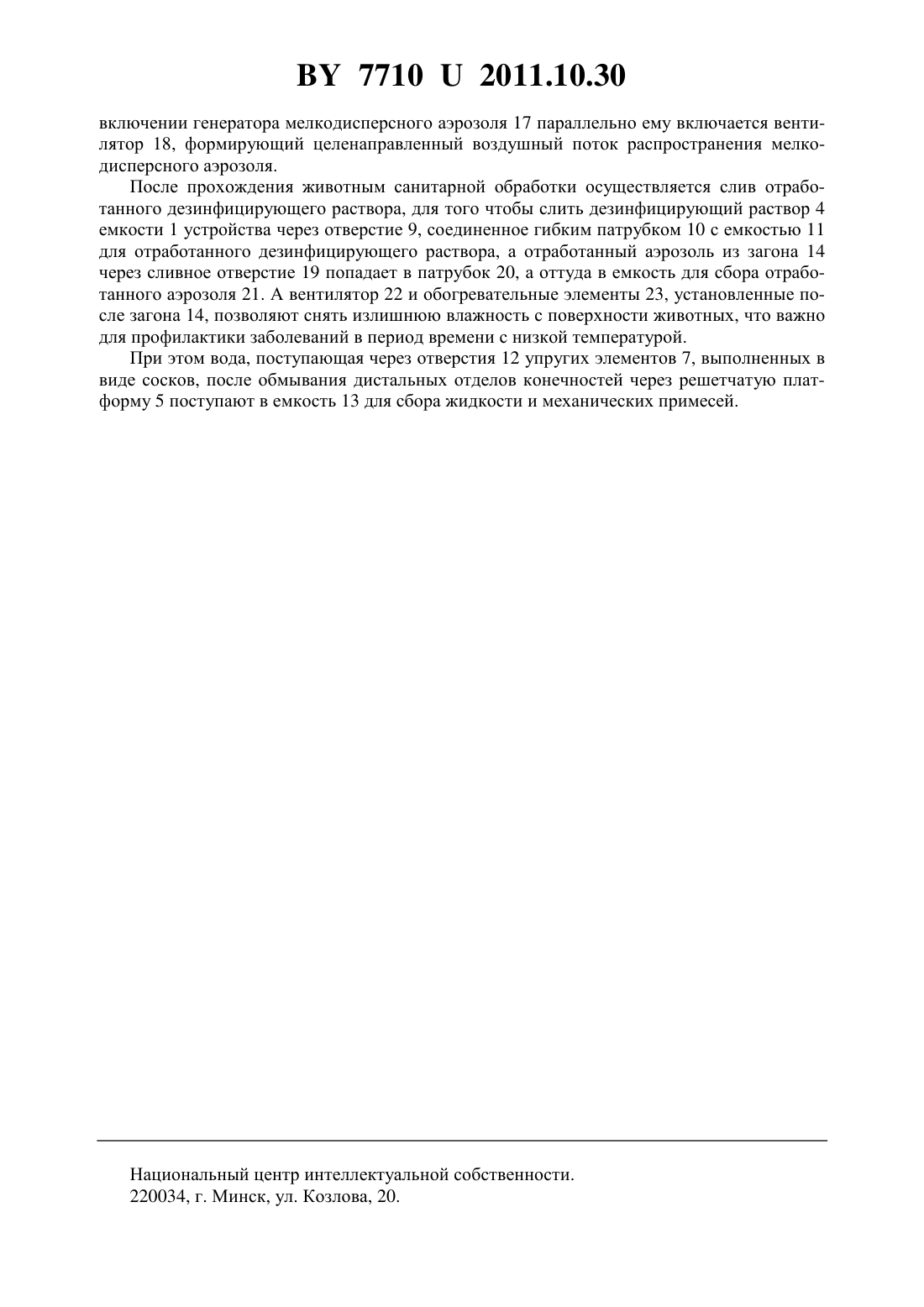

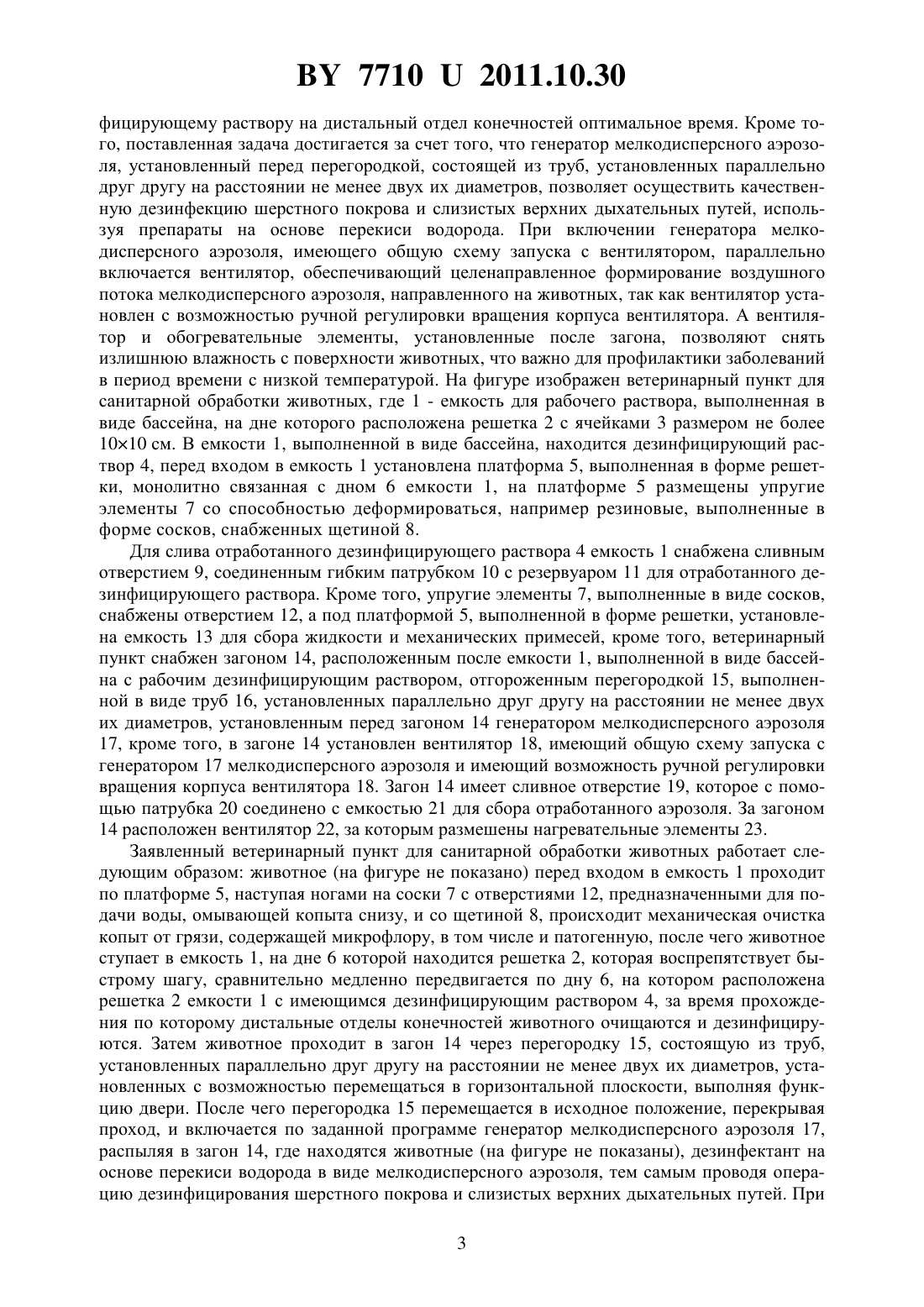

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЕТЕРИНАРНЫЙ ПУНКТ ДЛЯ САНИТАРНОЙ ОБРАБОТКИ ЖИВОТНЫХ(71) Заявитель Республиканское научноисследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(72) Автор Кривенок Леонид Леонидович(73) Патентообладатель Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(57) Ветеринарный пункт для санитарной обработки животных, включающий емкость для рабочего дезинфицирующего раствора, емкость для отработанного дезинфицирующего раствора, отличающийся тем, что емкость для рабочего раствора выполнена в виде бассейна, на дне которого расположена решетка с ячейками не более 1010 см, кроме того,перед входом в бассейн установлена решетчатая платформа, монолитно связанная в горизонтальной плоскости с дном бассейна, причем на платформе размещен упругий элемент со способностью деформирования, выполненный в форме сосков, снабженных щетиной,причем под платформой выполненной в форме решетки, установлена емкость для сбора механических примесей, причем ветеринарный пункт снабжен загоном, имеющим сливное отверстие, соединенное с патрубком емкостью для отработанного аэрозоля, причем загон расположен после емкости для рабочего раствора, выполненной в виде бассейна с рабочим дезинфицирующим раствором, отгорожен от нее перегородкой, с установленным перед загоном генератором мелкодисперсного аэрозоля, кроме того, загон ветеринарного пункта снабжен вентилятором, имеющим общую схему запуска с генератором мелкодисперсного аэрозоля, а после загона установлен вентилятор, за которым размещены обогревательные элементы. Полезная модель относится к ветеринарии и предназначена для санитарной обработки(дезинфекции и дезинсекции) крупного рогатого скота, лошадей и свиней. Возможно применение ветеринарного пункта и для других видов животных, например содержащихся в зоопарках. Ветеринарный пункт может устанавливаться на пастбищах, откормочных площадках, в вольерах и т.п. Ветеринарный пункт для санитарной обработки животных включающий емкость для рабочего дезинфицирующего раствора, выполненную в виде опорного элемента, выполненного в форме рамы, по внутреннему периметру которой размещены элементы, являющиеся полыми трубками, по которым поступает рабочий дезинфицирующий раствор. Под опорным элементом расположена емкость для сбора отработанной жидкости 1. Этот ветеринарный пункт имеет недостатки, характеризующиеся тем, что данное устройство обладает большой металлоемкостью, вследствие чего оно сравнительно сложно в изготовлении. И вследствие конструктивных особенностей устройства при санитарной обработке животных расходуется завышенный объем дезинфицирующего средства, так как наносится оно методом полива, и, как следствие этого, на санитарную обработку каждого животного требуется новая порция раствора. Ветеринарный пункт предназначен для обработки всей поверхности животных, а дистальные отделы конечностей (копытный рог наиболее загрязненная микроорганизмами часть животного) обрабатываются дезинфицирующей жидкостью, стекающей самотеком с поверхности спины и боков обрабатываемого животного. Задачей настоящей полезной модели является разработка ветеринарного пункта для санитарной обработки животных, позволяющая снизить расход дезинфицирующей жидкости для санитарной обработки животных и за счет особенностей конструкции повысить степень санитарной обработки дистальных отделов конечностей. Поставленная задача достигается тем, что в ветеринарном пункте для санитарной обработки животных, включающем емкость для рабочего дезинфицирующего раствора, емкость для отработанного дезинфицирующего раствора, емкость для рабочего раствора выполнена в виде бассейна, на дне которого расположена решетка с ячейками не более 1010 см, кроме того, перед входом в бассейн установлена решетчая платформа, монолитно связанная в горизонтальной плоскости с дном бассейна, причем на платформе размещен упругий элемент со способностью деформирования, выполненный в форме сосков,снабженных щетиной, причем под платформой, выполненной в форме решетки, установлена емкость для сбора механических примесей, причем ветеринарный пункт снабжен загоном, расположенным после бассейна с рабочим дезинфицирующим раствором, отгороженным от него перегородкой, с установленным перед загонам генератором мелкодисперсного аэрозоля, кроме того, загон ветеринарного пункта снабжен вентилятором,имеющим общую схему запуска с генератором мелкодисперсного аэрозоля. А также загон имеет емкость для сбора отработанного аэрозоля, которая снабжена сливным отверстием,соединенным с загоном с помощью патрубка. Кроме того, после загона установлен вентилятор, за которым размещены обогревательные элементы. Поставленная задача достигается за счет того, что животные перед входом в бассейн подвергаются механической обработке дистальных участков нижних конечностей за счет механического воздействия сосков со щетиной, которые снимают с поверхности большую часть загрязнения, в которых находится основная часть микроорганизмов. А решетка с ячейками не более 1010 см, расположенная на дне бассейна, препятствует быстрому шагу животного за счет формирования неровности пола, что позволит воздействовать дезин 2 77102011.10.30 фицирующему раствору на дистальный отдел конечностей оптимальное время. Кроме того, поставленная задача достигается за счет того, что генератор мелкодисперсного аэрозоля, установленный перед перегородкой, состоящей из труб, установленных параллельно друг другу на расстоянии не менее двух их диаметров, позволяет осуществить качественную дезинфекцию шерстного покрова и слизистых верхних дыхательных путей, используя препараты на основе перекиси водорода. При включении генератора мелкодисперсного аэрозоля, имеющего общую схему запуска с вентилятором, параллельно включается вентилятор, обеспечивающий целенаправленное формирование воздушного потока мелкодисперсного аэрозоля, направленного на животных, так как вентилятор установлен с возможностью ручной регулировки вращения корпуса вентилятора. А вентилятор и обогревательные элементы, установленные после загона, позволяют снять излишнюю влажность с поверхности животных, что важно для профилактики заболеваний в период времени с низкой температурой. На фигуре изображен ветеринарный пункт для санитарной обработки животных, где 1 - емкость для рабочего раствора, выполненная в виде бассейна, на дне которого расположена решетка 2 с ячейками 3 размером не более 1010 см. В емкости 1, выполненной в виде бассейна, находится дезинфицирующий раствор 4, перед входом в емкость 1 установлена платформа 5, выполненная в форме решетки, монолитно связанная с дном 6 емкости 1, на платформе 5 размещены упругие элементы 7 со способностью деформироваться, например резиновые, выполненные в форме сосков, снабженных щетиной 8. Для слива отработанного дезинфицирующего раствора 4 емкость 1 снабжена сливным отверстием 9, соединенным гибким патрубком 10 с резервуаром 11 для отработанного дезинфицирующего раствора. Кроме того, упругие элементы 7, выполненные в виде сосков,снабжены отверстием 12, а под платформой 5, выполненной в форме решетки, установлена емкость 13 для сбора жидкости и механических примесей, кроме того, ветеринарный пункт снабжен загоном 14, расположенным после емкости 1, выполненной в виде бассейна с рабочим дезинфицирующим раствором, отгороженным перегородкой 15, выполненной в виде труб 16, установленных параллельно друг другу на расстоянии не менее двух их диаметров, установленным перед загоном 14 генератором мелкодисперсного аэрозоля 17, кроме того, в загоне 14 установлен вентилятор 18, имеющий общую схему запуска с генератором 17 мелкодисперсного аэрозоля и имеющий возможность ручной регулировки вращения корпуса вентилятора 18. Загон 14 имеет сливное отверстие 19, которое с помощью патрубка 20 соединено с емкостью 21 для сбора отработанного аэрозоля. За загоном 14 расположен вентилятор 22, за которым размешены нагревательные элементы 23. Заявленный ветеринарный пункт для санитарной обработки животных работает следующим образом животное (на фигуре не показано) перед входом в емкость 1 проходит по платформе 5, наступая ногами на соски 7 с отверстиями 12, предназначенными для подачи воды, омывающей копыта снизу, и со щетиной 8, происходит механическая очистка копыт от грязи, содержащей микрофлору, в том числе и патогенную, после чего животное ступает в емкость 1, на дне 6 которой находится решетка 2, которая воспрепятствует быстрому шагу, сравнительно медленно передвигается по дну 6, на котором расположена решетка 2 емкости 1 с имеющимся дезинфицирующим раствором 4, за время прохождения по которому дистальные отделы конечностей животного очищаются и дезинфицируются. Затем животное проходит в загон 14 через перегородку 15, состоящую из труб,установленных параллельно друг другу на расстоянии не менее двух их диаметров, установленных с возможностью перемещаться в горизонтальной плоскости, выполняя функцию двери. После чего перегородка 15 перемещается в исходное положение, перекрывая проход, и включается по заданной программе генератор мелкодисперсного аэрозоля 17,распыляя в загон 14, где находятся животные (на фигуре не показаны), дезинфектант на основе перекиси водорода в виде мелкодисперсного аэрозоля, тем самым проводя операцию дезинфицирования шерстного покрова и слизистых верхних дыхательных путей. При 3 77102011.10.30 включении генератора мелкодисперсного аэрозоля 17 параллельно ему включается вентилятор 18, формирующий целенаправленный воздушный поток распространения мелкодисперсного аэрозоля. После прохождения животным санитарной обработки осуществляется слив отработанного дезинфицирующего раствора, для того чтобы слить дезинфицирующий раствор 4 емкости 1 устройства через отверстие 9, соединенное гибким патрубком 10 с емкостью 11 для отработанного дезинфицирующего раствора, а отработанный аэрозоль из загона 14 через сливное отверстие 19 попадает в патрубок 20, а оттуда в емкость для сбора отработанного аэрозоля 21. А вентилятор 22 и обогревательные элементы 23, установленные после загона 14, позволяют снять излишнюю влажность с поверхности животных, что важно для профилактики заболеваний в период времени с низкой температурой. При этом вода, поступающая через отверстия 12 упругих элементов 7, выполненных в виде сосков, после обмывания дистальных отделов конечностей через решетчатую платформу 5 поступают в емкость 13 для сбора жидкости и механических примесей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
