Боевой огне-термозащитный костюм

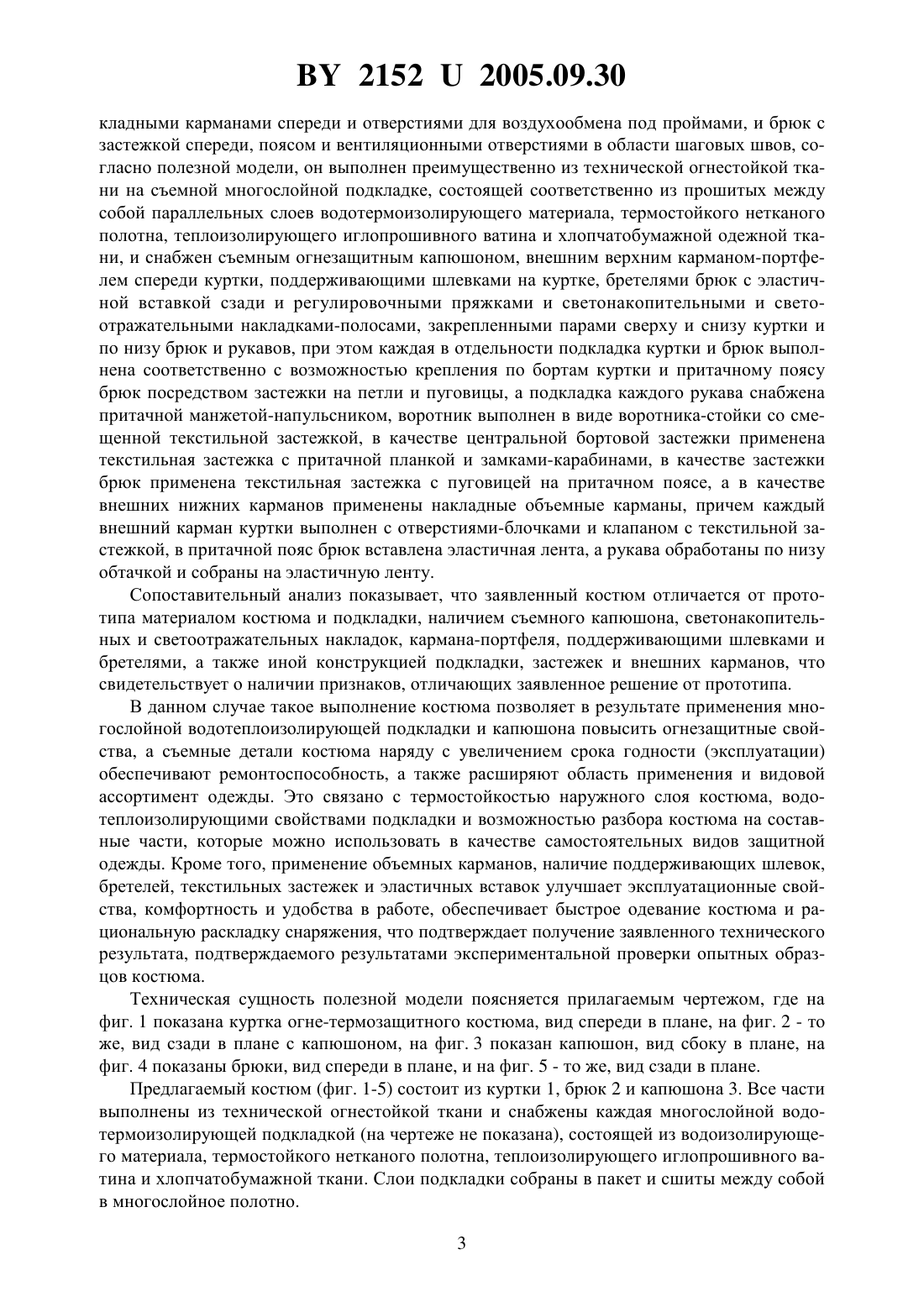

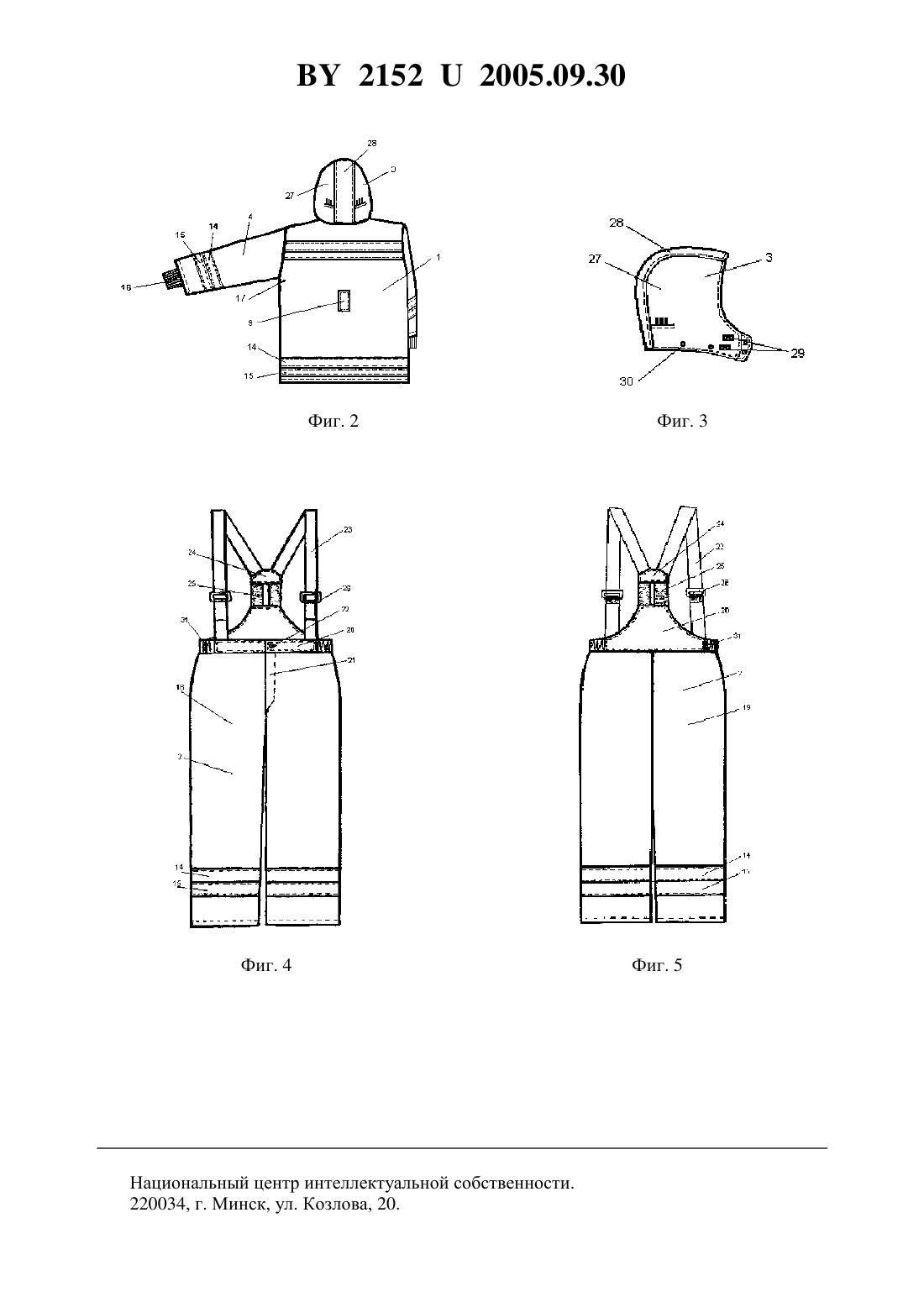

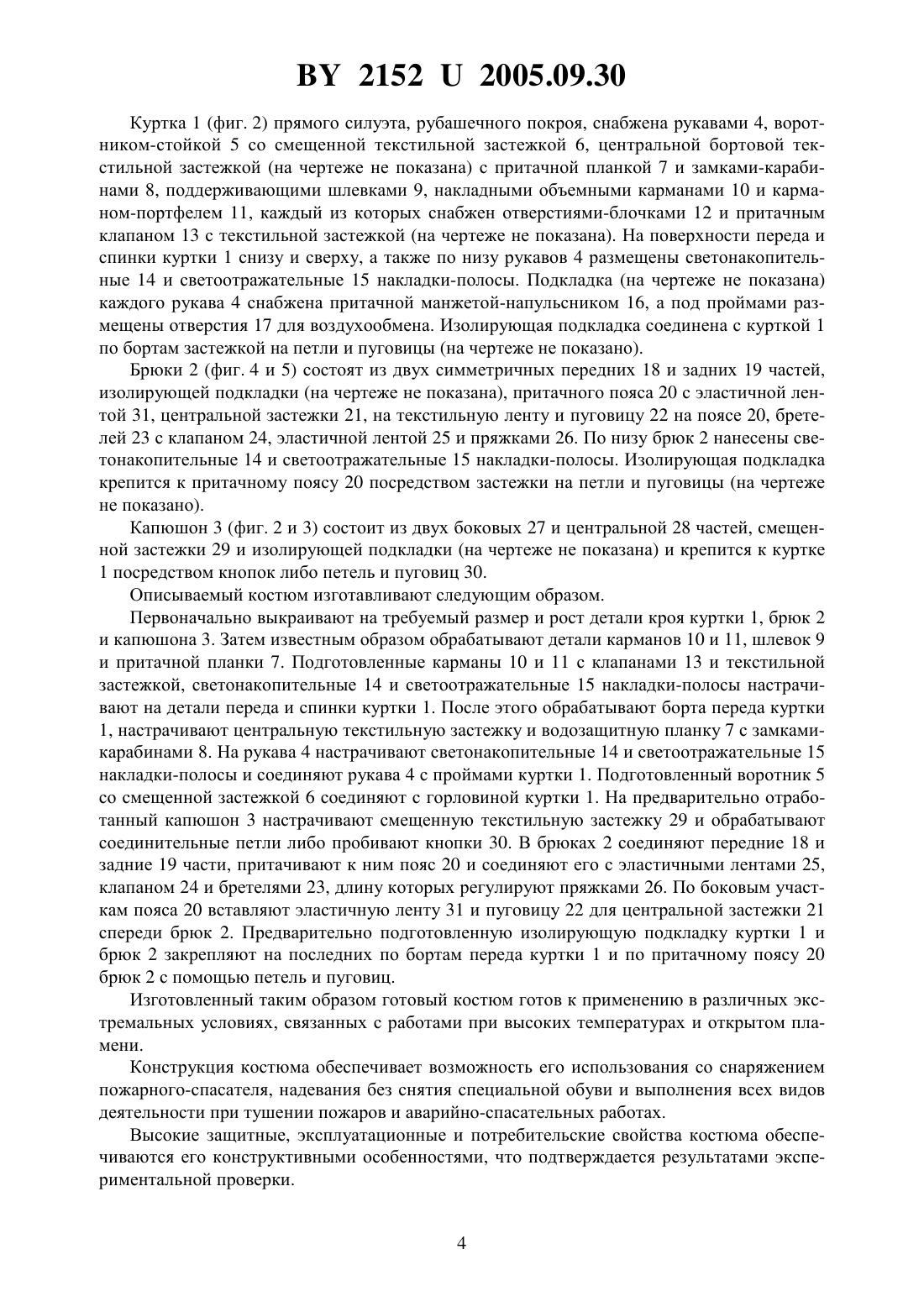

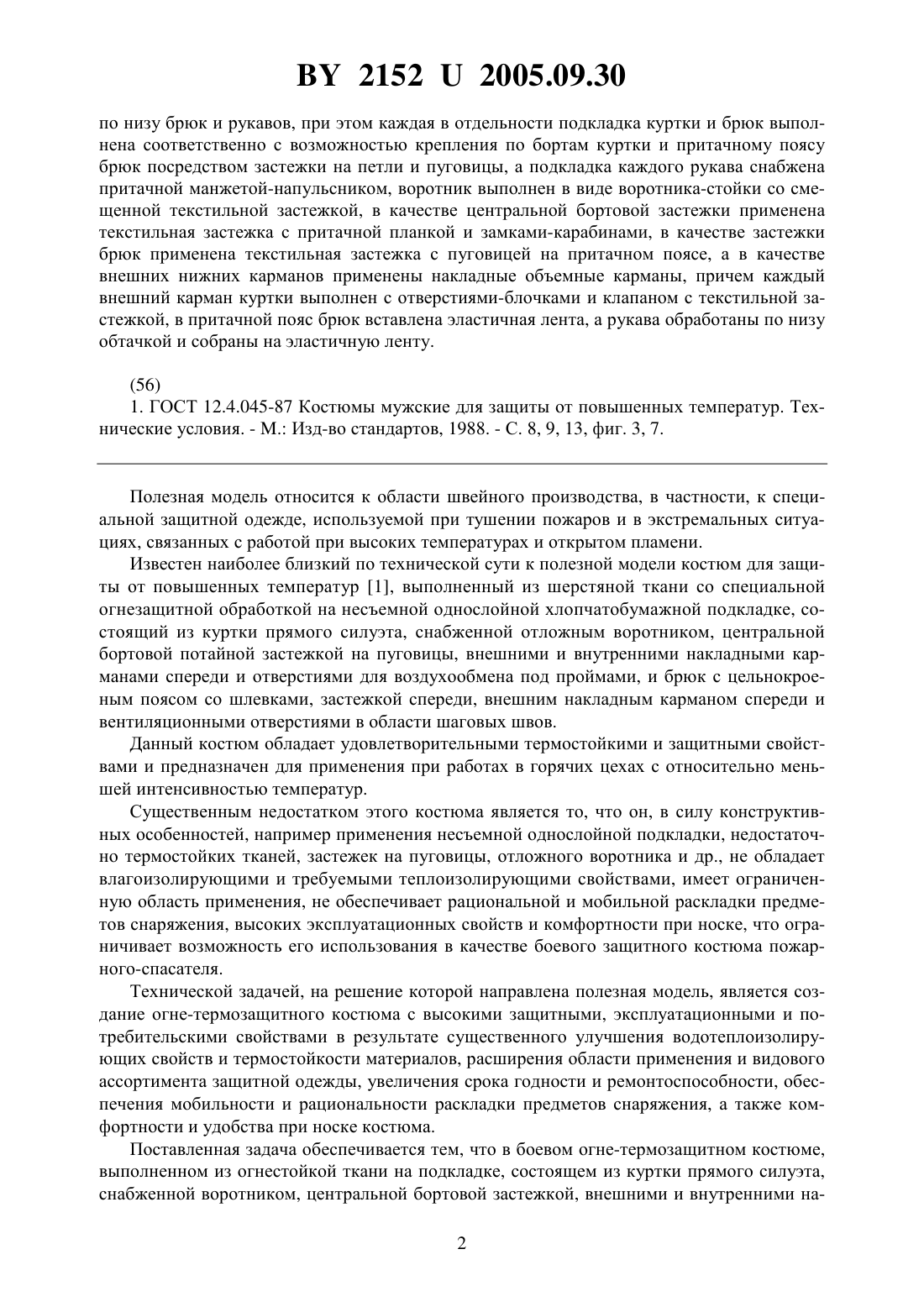

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Научно-исследовательский центр Витебского областного управления МЧС Республики Беларусь Учреждение образования Витебский государственный технологический университет(72) Авторы Алахова Светлана Степановна Русецкий Юрий Геннадьевич Коган Александр Григорьевич(73) Патентообладатели Научно-исследовательский центр Витебского областного управления МЧС Республики Беларусь Учреждение образования Витебский государственный технологический университет(57) Боевой огне-термозащитный костюм, выполненный из огнестойкой ткани на подкладке, состоящий из куртки прямого силуэта, снабженной воротником, центральной бортовой застежкой, внутренними и внешними карманами спереди и отверстиями для воздухообмена под проймами, и брюк с застежкой спереди, поясом и вентиляционными отверстиями в области шаговых швов, отличающийся тем, что выполнен преимущественно из технической огнестойкой ткани, на съемной многослойной подкладке, состоящей соответственно из прошитых между собой параллельных слоев водоизолирующего материала,термостойкого нетканого полотна, теплоизолирующего иглопрошивного ватина и хлопчатобумажной одежной ткани, и снабжен съемным огнезащитным капюшоном, внешним верхним карманом-портфелем спереди куртки, поддерживающими шлевками на куртке,бретелями брюк с эластичной вставкой сзади и пряжками и светонакопительными и светоотражательными накладками-полосами, закрепленными парами сверху и снизу куртки и 21522005.09.30 по низу брюк и рукавов, при этом каждая в отдельности подкладка куртки и брюк выполнена соответственно с возможностью крепления по бортам куртки и притачному поясу брюк посредством застежки на петли и пуговицы, а подкладка каждого рукава снабжена притачной манжетой-напульсником, воротник выполнен в виде воротника-стойки со смещенной текстильной застежкой, в качестве центральной бортовой застежки применена текстильная застежка с притачной планкой и замками-карабинами, в качестве застежки брюк применена текстильная застежка с пуговицей на притачном поясе, а в качестве внешних нижних карманов применены накладные объемные карманы, причем каждый внешний карман куртки выполнен с отверстиями-блочками и клапаном с текстильной застежкой, в притачной пояс брюк вставлена эластичная лента, а рукава обработаны по низу обтачкой и собраны на эластичную ленту.(56) 1. ГОСТ 12.4.045-87 Костюмы мужские для защиты от повышенных температур. Технические условия. - . Изд-во стандартов, 1988. - С. 8, 9, 13, фиг. 3, 7. Полезная модель относится к области швейного производства, в частности, к специальной защитной одежде, используемой при тушении пожаров и в экстремальных ситуациях, связанных с работой при высоких температурах и открытом пламени. Известен наиболее близкий по технической сути к полезной модели костюм для защиты от повышенных температур 1, выполненный из шерстяной ткани со специальной огнезащитной обработкой на несъемной однослойной хлопчатобумажной подкладке, состоящий из куртки прямого силуэта, снабженной отложным воротником, центральной бортовой потайной застежкой на пуговицы, внешними и внутренними накладными карманами спереди и отверстиями для воздухообмена под проймами, и брюк с цельнокроеным поясом со шлевками, застежкой спереди, внешним накладным карманом спереди и вентиляционными отверстиями в области шаговых швов. Данный костюм обладает удовлетворительными термостойкими и защитными свойствами и предназначен для применения при работах в горячих цехах с относительно меньшей интенсивностью температур. Существенным недостатком этого костюма является то, что он, в силу конструктивных особенностей, например применения несъемной однослойной подкладки, недостаточно термостойких тканей, застежек на пуговицы, отложного воротника и др., не обладает влагоизолирующими и требуемыми теплоизолирующими свойствами, имеет ограниченную область применения, не обеспечивает рациональной и мобильной раскладки предметов снаряжения, высоких эксплуатационных свойств и комфортности при носке, что ограничивает возможность его использования в качестве боевого защитного костюма пожарного-спасателя. Технической задачей, на решение которой направлена полезная модель, является создание огне-термозащитного костюма с высокими защитными, эксплуатационными и потребительскими свойствами в результате существенного улучшения водотеплоизолирующих свойств и термостойкости материалов, расширения области применения и видового ассортимента защитной одежды, увеличения срока годности и ремонтоспособности, обеспечения мобильности и рациональности раскладки предметов снаряжения, а также комфортности и удобства при носке костюма. Поставленная задача обеспечивается тем, что в боевом огне-термозащитном костюме,выполненном из огнестойкой ткани на подкладке, состоящем из куртки прямого силуэта,снабженной воротником, центральной бортовой застежкой, внешними и внутренними на 2 21522005.09.30 кладными карманами спереди и отверстиями для воздухообмена под проймами, и брюк с застежкой спереди, поясом и вентиляционными отверстиями в области шаговых швов, согласно полезной модели, он выполнен преимущественно из технической огнестойкой ткани на съемной многослойной подкладке, состоящей соответственно из прошитых между собой параллельных слоев водотермоизолирующего материала, термостойкого нетканого полотна, теплоизолирующего иглопрошивного ватина и хлопчатобумажной одежной ткани, и снабжен съемным огнезащитным капюшоном, внешним верхним карманом-портфелем спереди куртки, поддерживающими шлевками на куртке, бретелями брюк с эластичной вставкой сзади и регулировочными пряжками и светонакопительными и светоотражательными накладками-полосами, закрепленными парами сверху и снизу куртки и по низу брюк и рукавов, при этом каждая в отдельности подкладка куртки и брюк выполнена соответственно с возможностью крепления по бортам куртки и притачному поясу брюк посредством застежки на петли и пуговицы, а подкладка каждого рукава снабжена притачной манжетой-напульсником, воротник выполнен в виде воротника-стойки со смещенной текстильной застежкой, в качестве центральной бортовой застежки применена текстильная застежка с притачной планкой и замками-карабинами, в качестве застежки брюк применена текстильная застежка с пуговицей на притачном поясе, а в качестве внешних нижних карманов применены накладные объемные карманы, причем каждый внешний карман куртки выполнен с отверстиями-блочками и клапаном с текстильной застежкой, в притачной пояс брюк вставлена эластичная лента, а рукава обработаны по низу обтачкой и собраны на эластичную ленту. Сопоставительный анализ показывает, что заявленный костюм отличается от прототипа материалом костюма и подкладки, наличием съемного капюшона, светонакопительных и светоотражательных накладок, кармана-портфеля, поддерживающими шлевками и бретелями, а также иной конструкцией подкладки, застежек и внешних карманов, что свидетельствует о наличии признаков, отличающих заявленное решение от прототипа. В данном случае такое выполнение костюма позволяет в результате применения многослойной водотеплоизолирующей подкладки и капюшона повысить огнезащитные свойства, а съемные детали костюма наряду с увеличением срока годности (эксплуатации) обеспечивают ремонтоспособность, а также расширяют область применения и видовой ассортимент одежды. Это связано с термостойкостью наружного слоя костюма, водотеплоизолирующими свойствами подкладки и возможностью разбора костюма на составные части, которые можно использовать в качестве самостоятельных видов защитной одежды. Кроме того, применение объемных карманов, наличие поддерживающих шлевок,бретелей, текстильных застежек и эластичных вставок улучшает эксплуатационные свойства, комфортность и удобства в работе, обеспечивает быстрое одевание костюма и рациональную раскладку снаряжения, что подтверждает получение заявленного технического результата, подтверждаемого результатами экспериментальной проверки опытных образцов костюма. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показана куртка огне-термозащитного костюма, вид спереди в плане, на фиг. 2 - то же, вид сзади в плане с капюшоном, на фиг. 3 показан капюшон, вид сбоку в плане, на фиг. 4 показаны брюки, вид спереди в плане, и на фиг. 5 - то же, вид сзади в плане. Предлагаемый костюм (фиг. 1-5) состоит из куртки 1, брюк 2 и капюшона 3. Все части выполнены из технической огнестойкой ткани и снабжены каждая многослойной водотермоизолирующей подкладкой (на чертеже не показана), состоящей из водоизолирующего материала, термостойкого нетканого полотна, теплоизолирующего иглопрошивного ватина и хлопчатобумажной ткани. Слои подкладки собраны в пакет и сшиты между собой в многослойное полотно. 3 21522005.09.30 Куртка 1 (фиг. 2) прямого силуэта, рубашечного покроя, снабжена рукавами 4, воротником-стойкой 5 со смещенной текстильной застежкой 6, центральной бортовой текстильной застежкой (на чертеже не показана) с притачной планкой 7 и замками-карабинами 8, поддерживающими шлевками 9, накладными объемными карманами 10 и карманом-портфелем 11, каждый из которых снабжен отверстиями-блочками 12 и притачным клапаном 13 с текстильной застежкой (на чертеже не показана). На поверхности переда и спинки куртки 1 снизу и сверху, а также по низу рукавов 4 размещены светонакопительные 14 и светоотражательные 15 накладки-полосы. Подкладка (на чертеже не показана) каждого рукава 4 снабжена притачной манжетой-напульсником 16, а под проймами размещены отверстия 17 для воздухообмена. Изолирующая подкладка соединена с курткой 1 по бортам застежкой на петли и пуговицы (на чертеже не показано). Брюки 2 (фиг. 4 и 5) состоят из двух симметричных передних 18 и задних 19 частей,изолирующей подкладки (на чертеже не показана), притачного пояса 20 с эластичной лентой 31, центральной застежки 21, на текстильную ленту и пуговицу 22 на поясе 20, бретелей 23 с клапаном 24, эластичной лентой 25 и пряжками 26. По низу брюк 2 нанесены светонакопительные 14 и светоотражательные 15 накладки-полосы. Изолирующая подкладка крепится к притачному поясу 20 посредством застежки на петли и пуговицы (на чертеже не показано). Капюшон 3 (фиг. 2 и 3) состоит из двух боковых 27 и центральной 28 частей, смещенной застежки 29 и изолирующей подкладки (на чертеже не показана) и крепится к куртке 1 посредством кнопок либо петель и пуговиц 30. Описываемый костюм изготавливают следующим образом. Первоначально выкраивают на требуемый размер и рост детали кроя куртки 1, брюк 2 и капюшона 3. Затем известным образом обрабатывают детали карманов 10 и 11, шлевок 9 и притачной планки 7. Подготовленные карманы 10 и 11 с клапанами 13 и текстильной застежкой, светонакопительные 14 и светоотражательные 15 накладки-полосы настрачивают на детали переда и спинки куртки 1. После этого обрабатывают борта переда куртки 1, настрачивают центральную текстильную застежку и водозащитную планку 7 с замкамикарабинами 8. На рукава 4 настрачивают светонакопительные 14 и светоотражательные 15 накладки-полосы и соединяют рукава 4 с проймами куртки 1. Подготовленный воротник 5 со смещенной застежкой 6 соединяют с горловиной куртки 1. На предварительно отработанный капюшон 3 настрачивают смещенную текстильную застежку 29 и обрабатывают соединительные петли либо пробивают кнопки 30. В брюках 2 соединяют передние 18 и задние 19 части, притачивают к ним пояс 20 исоединяют его с эластичными лентами 25,клапаном 24 и бретелями 23, длину которых регулируют пряжками 26. По боковым участкам пояса 20 вставляют эластичную ленту 31 и пуговицу 22 для центральной застежки 21 спереди брюк 2. Предварительно подготовленную изолирующую подкладку куртки 1 и брюк 2 закрепляют на последних по бортам переда куртки 1 и по притачному поясу 20 брюк 2 с помощью петель и пуговиц. Изготовленный таким образом готовый костюм готов к применению в различных экстремальных условиях, связанных с работами при высоких температурах и открытом пламени. Конструкция костюма обеспечивает возможность его использования со снаряжением пожарного-спасателя, надевания без снятия специальной обуви и выполнения всех видов деятельности при тушении пожаров и аварийно-спасательных работах. Высокие защитные, эксплуатационные и потребительские свойства костюма обеспечиваются его конструктивными особенностями, что подтверждается результатами экспериментальной проверки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
