Устройство для сбора диагностического материала

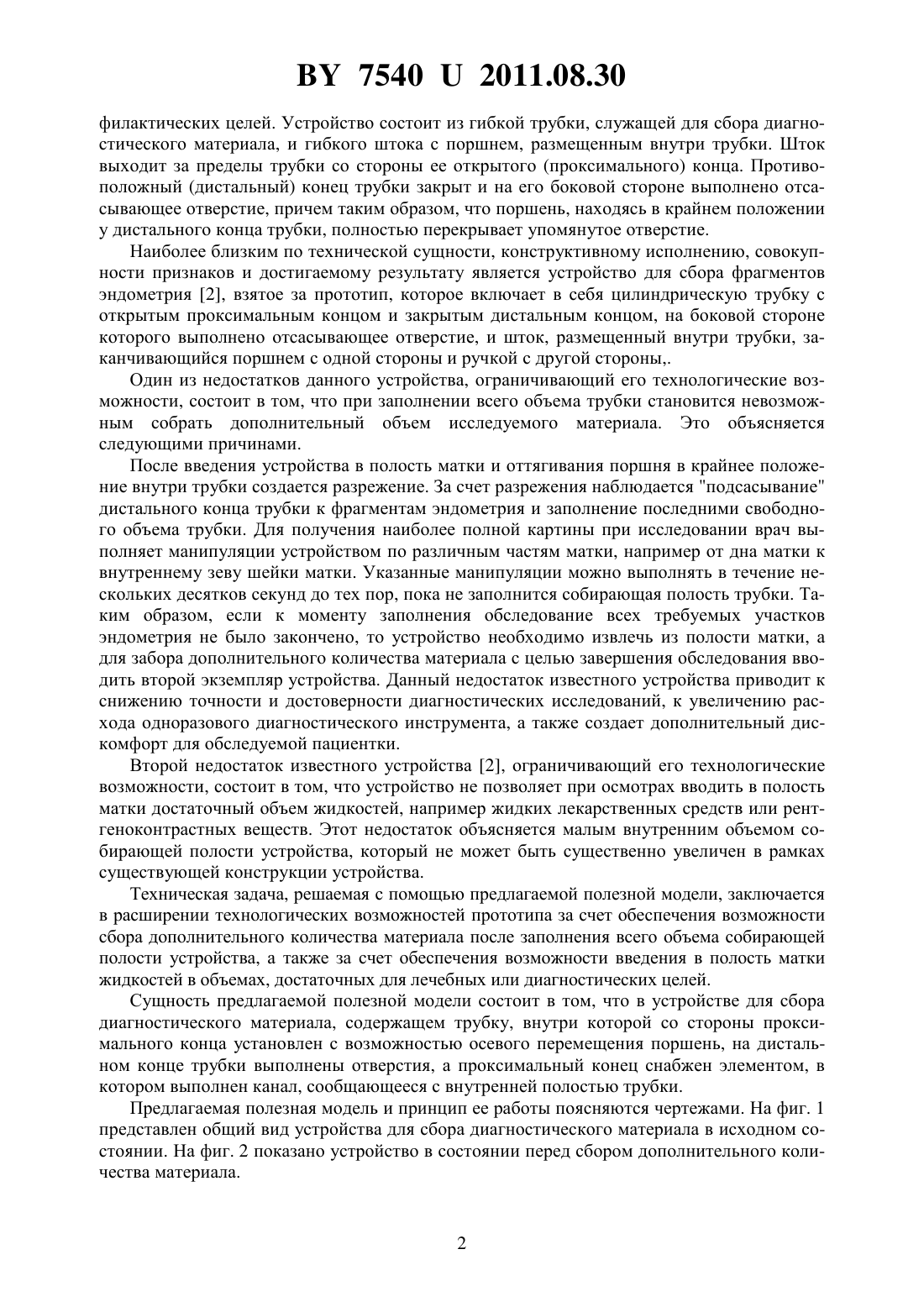

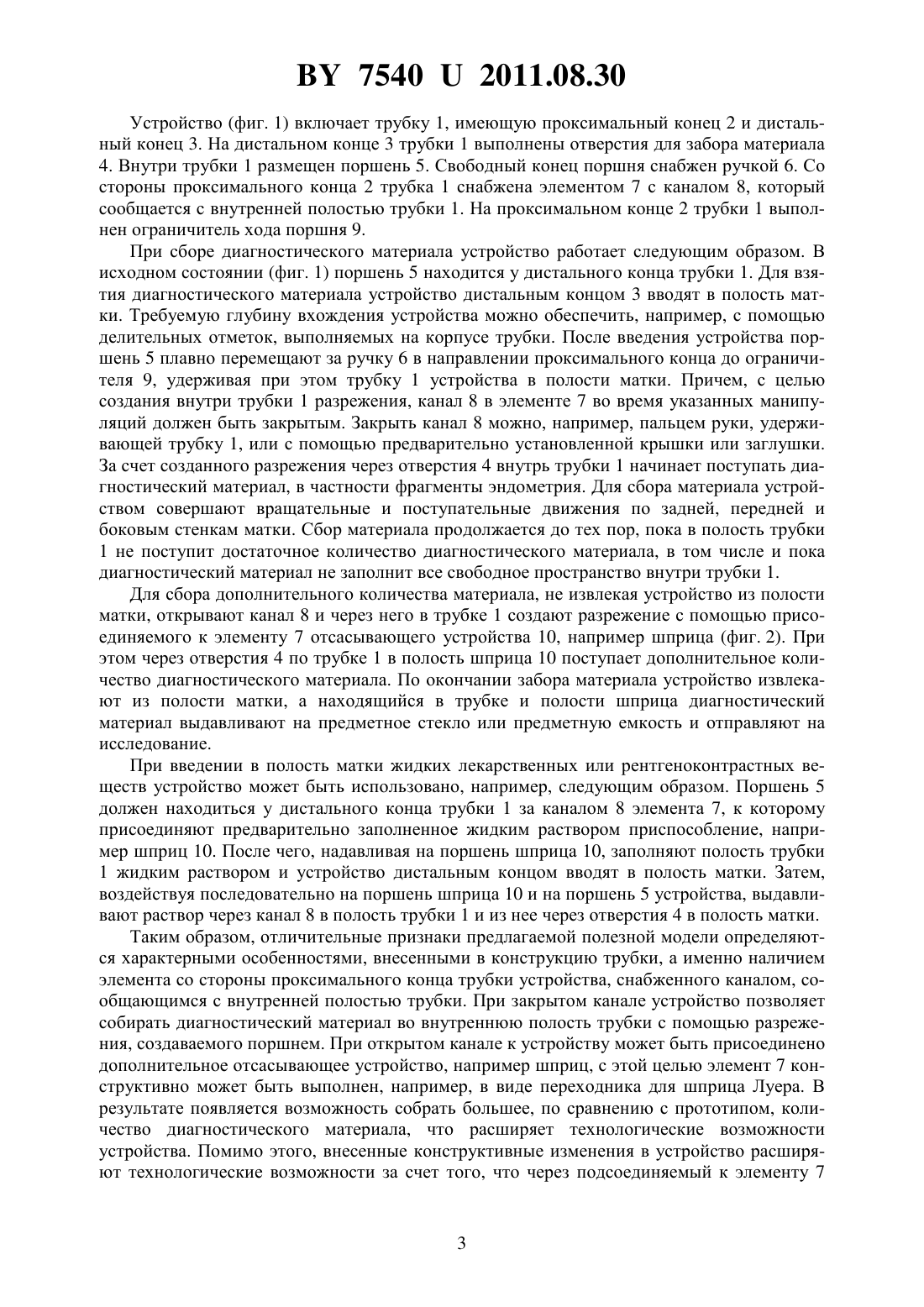

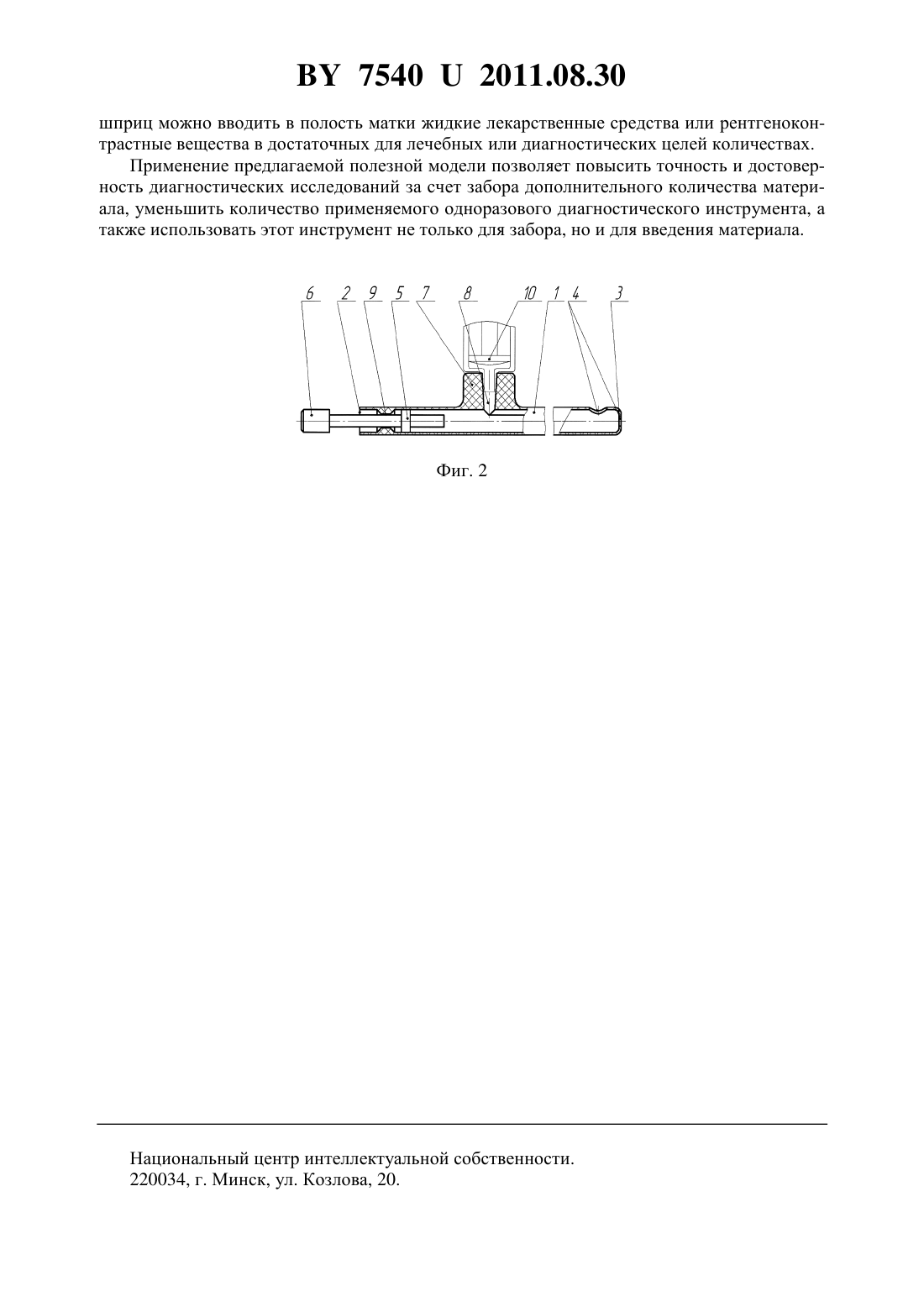

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБОРА ДИАГНОСТИЧЕСКОГО МАТЕРИАЛА(71) Заявитель Закрытое акционерное общество Медицинское предприятие Симург(72) Авторы Ахтанин Олег Николаевич Дородейко Вячеслав Геннадьевич Журавлев Алексей Юрьевич Косенко Ирина Александровна Костевич Галина Владимировна Угневенок Сергей Иванович Угневенок Антон Сергеевич(73) Патентообладатель Закрытое акционерное общество Медицинское предприятие Симург(57) Устройство для сбора диагностического материала, содержащее трубку, внутри которой со стороны проксимального конца установлен с возможностью осевого перемещения поршень, а на дистальном конце выполнены отверстия, отличающееся тем, что проксимальный конец снабжен элементом, в котором выполнен канал, сообщающийся с внутренней полостью трубки. Предлагаемая полезная модель относится к медицине, а именно к устройствам для сбора материалов для диагностических исследований из полых органов человеческого тела. В частности, устройство может быть использовано в гинекологии для проведения цитологических, бактериологических и других исследований состояния эндометрия,позволяющих диагностировать раковое и предраковое состояния эндометрия, а также осуществлять мониторинг гормонального состава слизистой оболочки матки. Существует устройство 1, представляющее собой внутриматочный отсасыватель, с помощью которого можно собирать фрагменты эндометрия для диагностических и про 75402011.08.30 филактических целей. Устройство состоит из гибкой трубки, служащей для сбора диагностического материала, и гибкого штока с поршнем, размещенным внутри трубки. Шток выходит за пределы трубки со стороны ее открытого (проксимального) конца. Противоположный (дистальный) конец трубки закрыт и на его боковой стороне выполнено отсасывающее отверстие, причем таким образом, что поршень, находясь в крайнем положении у дистального конца трубки, полностью перекрывает упомянутое отверстие. Наиболее близким по технической сущности, конструктивному исполнению, совокупности признаков и достигаемому результату является устройство для сбора фрагментов эндометрия 2, взятое за прототип, которое включает в себя цилиндрическую трубку с открытым проксимальным концом и закрытым дистальным концом, на боковой стороне которого выполнено отсасывающее отверстие, и шток, размещенный внутри трубки, заканчивающийся поршнем с одной стороны и ручкой с другой стороны,. Один из недостатков данного устройства, ограничивающий его технологические возможности, состоит в том, что при заполнении всего объема трубки становится невозможным собрать дополнительный объем исследуемого материала. Это объясняется следующими причинами. После введения устройства в полость матки и оттягивания поршня в крайнее положение внутри трубки создается разрежение. За счет разрежения наблюдается подсасывание дистального конца трубки к фрагментам эндометрия и заполнение последними свободного объема трубки. Для получения наиболее полной картины при исследовании врач выполняет манипуляции устройством по различным частям матки, например от дна матки к внутреннему зеву шейки матки. Указанные манипуляции можно выполнять в течение нескольких десятков секунд до тех пор, пока не заполнится собирающая полость трубки. Таким образом, если к моменту заполнения обследование всех требуемых участков эндометрия не было закончено, то устройство необходимо извлечь из полости матки, а для забора дополнительного количества материала с целью завершения обследования вводить второй экземпляр устройства. Данный недостаток известного устройства приводит к снижению точности и достоверности диагностических исследований, к увеличению расхода одноразового диагностического инструмента, а также создает дополнительный дискомфорт для обследуемой пациентки. Второй недостаток известного устройства 2, ограничивающий его технологические возможности, состоит в том, что устройство не позволяет при осмотрах вводить в полость матки достаточный объем жидкостей, например жидких лекарственных средств или рентгеноконтрастных веществ. Этот недостаток объясняется малым внутренним объемом собирающей полости устройства, который не может быть существенно увеличен в рамках существующей конструкции устройства. Техническая задача, решаемая с помощью предлагаемой полезной модели, заключается в расширении технологических возможностей прототипа за счет обеспечения возможности сбора дополнительного количества материала после заполнения всего объема собирающей полости устройства, а также за счет обеспечения возможности введения в полость матки жидкостей в объемах, достаточных для лечебных или диагностических целей. Сущность предлагаемой полезной модели состоит в том, что в устройстве для сбора диагностического материала, содержащем трубку, внутри которой со стороны проксимального конца установлен с возможностью осевого перемещения поршень, на дистальном конце трубки выполнены отверстия, а проксимальный конец снабжен элементом, в котором выполнен канал, сообщающееся с внутренней полостью трубки. Предлагаемая полезная модель и принцип ее работы поясняются чертежами. На фиг. 1 представлен общий вид устройства для сбора диагностического материала в исходном состоянии. На фиг. 2 показано устройство в состоянии перед сбором дополнительного количества материала. 75402011.08.30 Устройство (фиг. 1) включает трубку 1, имеющую проксимальный конец 2 и дистальный конец 3. На дистальном конце 3 трубки 1 выполнены отверстия для забора материала 4. Внутри трубки 1 размещен поршень 5. Свободный конец поршня снабжен ручкой 6. Со стороны проксимального конца 2 трубка 1 снабжена элементом 7 с каналом 8, который сообщается с внутренней полостью трубки 1. На проксимальном конце 2 трубки 1 выполнен ограничитель хода поршня 9. При сборе диагностического материала устройство работает следующим образом. В исходном состоянии (фиг. 1) поршень 5 находится у дистального конца трубки 1. Для взятия диагностического материала устройство дистальным концом 3 вводят в полость матки. Требуемую глубину вхождения устройства можно обеспечить, например, с помощью делительных отметок, выполняемых на корпусе трубки. После введения устройства поршень 5 плавно перемещают за ручку 6 в направлении проксимального конца до ограничителя 9, удерживая при этом трубку 1 устройства в полости матки. Причем, с целью создания внутри трубки 1 разрежения, канал 8 в элементе 7 во время указанных манипуляций должен быть закрытым. Закрыть канал 8 можно, например, пальцем руки, удерживающей трубку 1, или с помощью предварительно установленной крышки или заглушки. За счет созданного разрежения через отверстия 4 внутрь трубки 1 начинает поступать диагностический материал, в частности фрагменты эндометрия. Для сбора материала устройством совершают вращательные и поступательные движения по задней, передней и боковым стенкам матки. Сбор материала продолжается до тех пор, пока в полость трубки 1 не поступит достаточное количество диагностического материала, в том числе и пока диагностический материал не заполнит все свободное пространство внутри трубки 1. Для сбора дополнительного количества материала, не извлекая устройство из полости матки, открывают канал 8 и через него в трубке 1 создают разрежение с помощью присоединяемого к элементу 7 отсасывающего устройства 10, например шприца (фиг. 2). При этом через отверстия 4 по трубке 1 в полость шприца 10 поступает дополнительное количество диагностического материала. По окончании забора материала устройство извлекают из полости матки, а находящийся в трубке и полости шприца диагностический материал выдавливают на предметное стекло или предметную емкость и отправляют на исследование. При введении в полость матки жидких лекарственных или рентгеноконтрастных веществ устройство может быть использовано, например, следующим образом. Поршень 5 должен находиться у дистального конца трубки 1 за каналом 8 элемента 7, к которому присоединяют предварительно заполненное жидким раствором приспособление, например шприц 10. После чего, надавливая на поршень шприца 10, заполняют полость трубки 1 жидким раствором и устройство дистальным концом вводят в полость матки. Затем,воздействуя последовательно на поршень шприца 10 и на поршень 5 устройства, выдавливают раствор через канал 8 в полость трубки 1 и из нее через отверстия 4 в полость матки. Таким образом, отличительные признаки предлагаемой полезной модели определяются характерными особенностями, внесенными в конструкцию трубки, а именно наличием элемента со стороны проксимального конца трубки устройства, снабженного каналом, сообщающимся с внутренней полостью трубки. При закрытом канале устройство позволяет собирать диагностический материал во внутреннюю полость трубки с помощью разрежения, создаваемого поршнем. При открытом канале к устройству может быть присоединено дополнительное отсасывающее устройство, например шприц, с этой целью элемент 7 конструктивно может быть выполнен, например, в виде переходника для шприца Луера. В результате появляется возможность собрать большее, по сравнению с прототипом, количество диагностического материала, что расширяет технологические возможности устройства. Помимо этого, внесенные конструктивные изменения в устройство расширяют технологические возможности за счет того, что через подсоединяемый к элементу 7 75402011.08.30 шприц можно вводить в полость матки жидкие лекарственные средства или рентгеноконтрастные вещества в достаточных для лечебных или диагностических целей количествах. Применение предлагаемой полезной модели позволяет повысить точность и достоверность диагностических исследований за счет забора дополнительного количества материала, уменьшить количество применяемого одноразового диагностического инструмента, а также использовать этот инструмент не только для забора, но и для введения материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
