Многоэтажное здание (варианты)

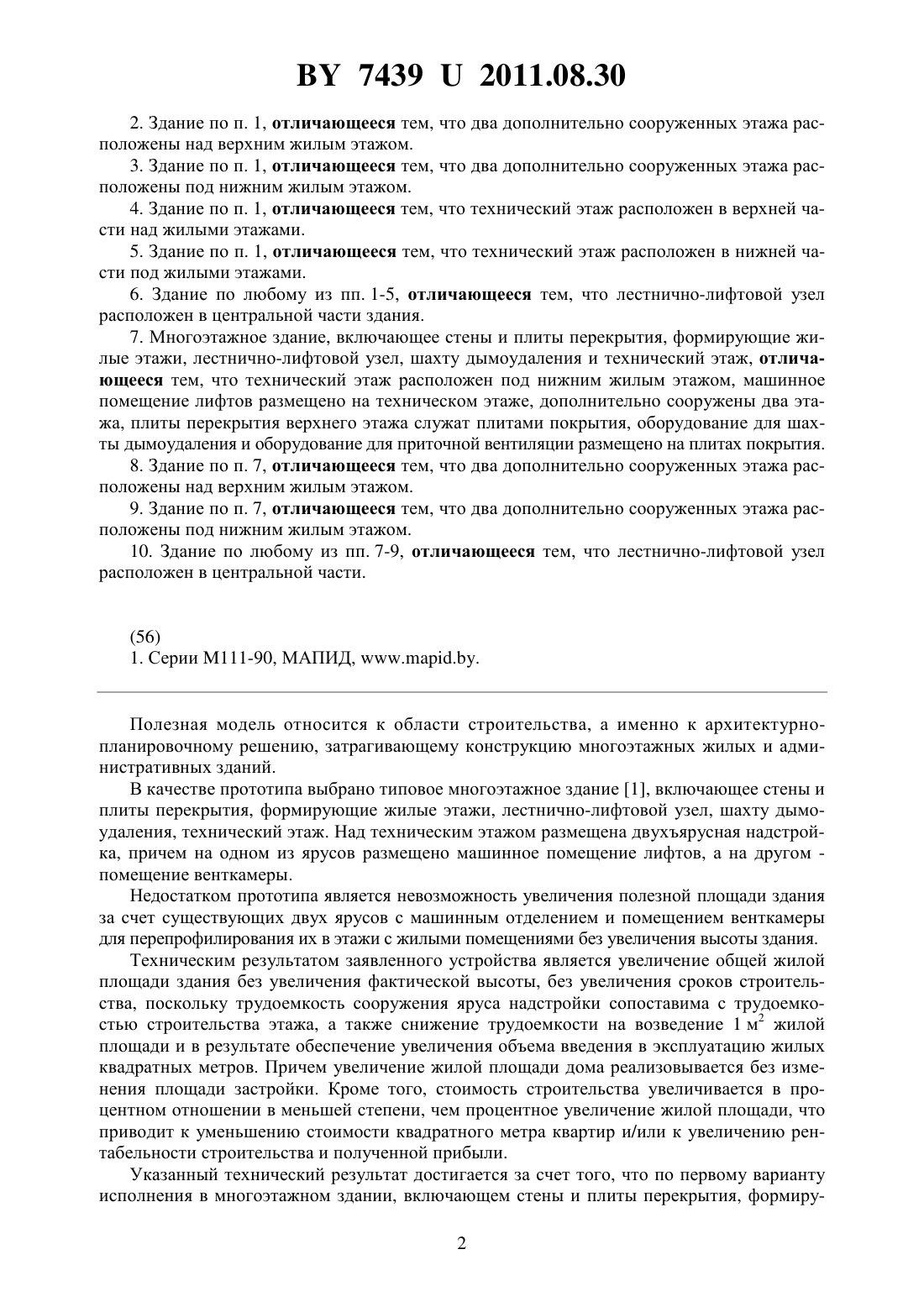

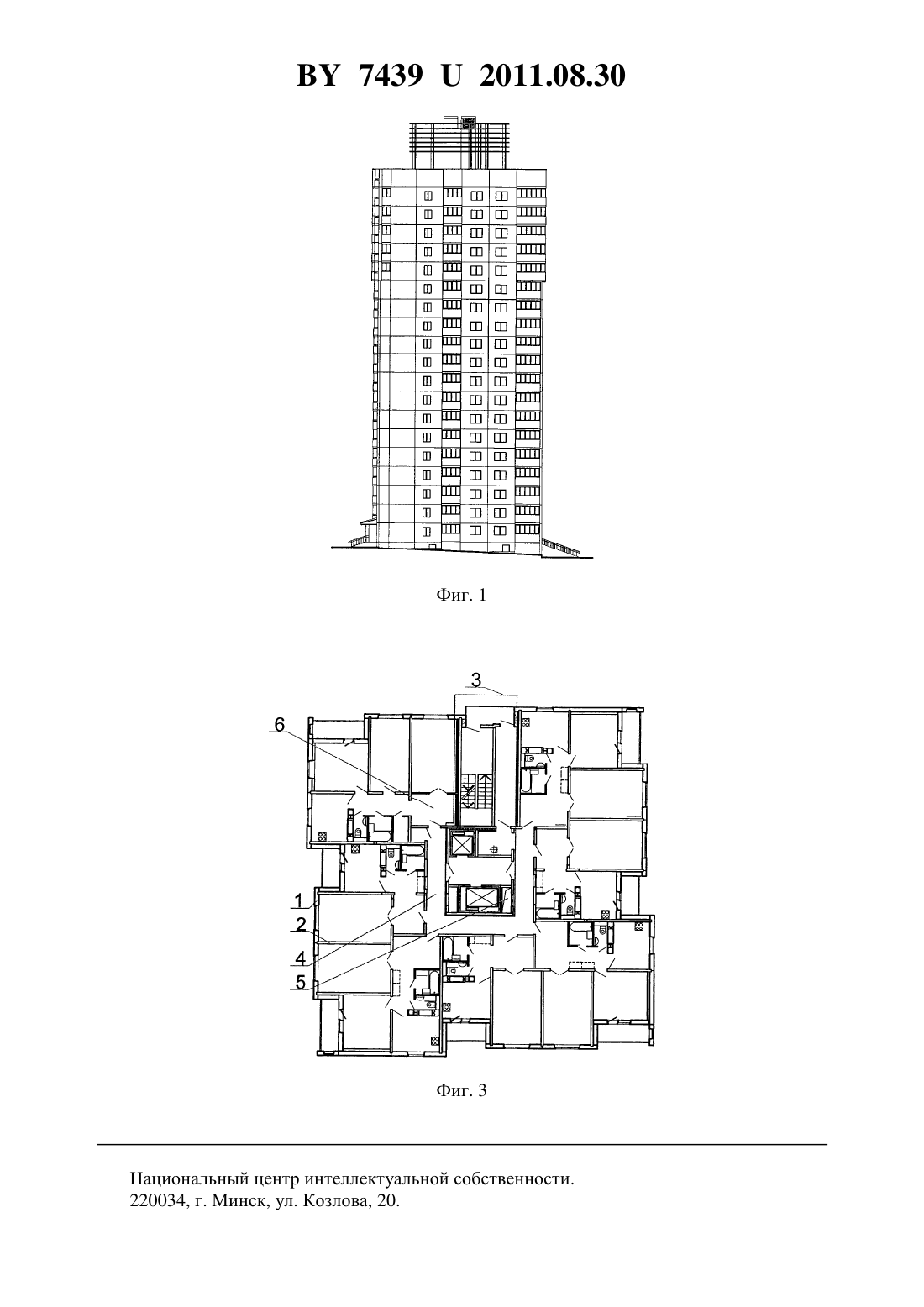

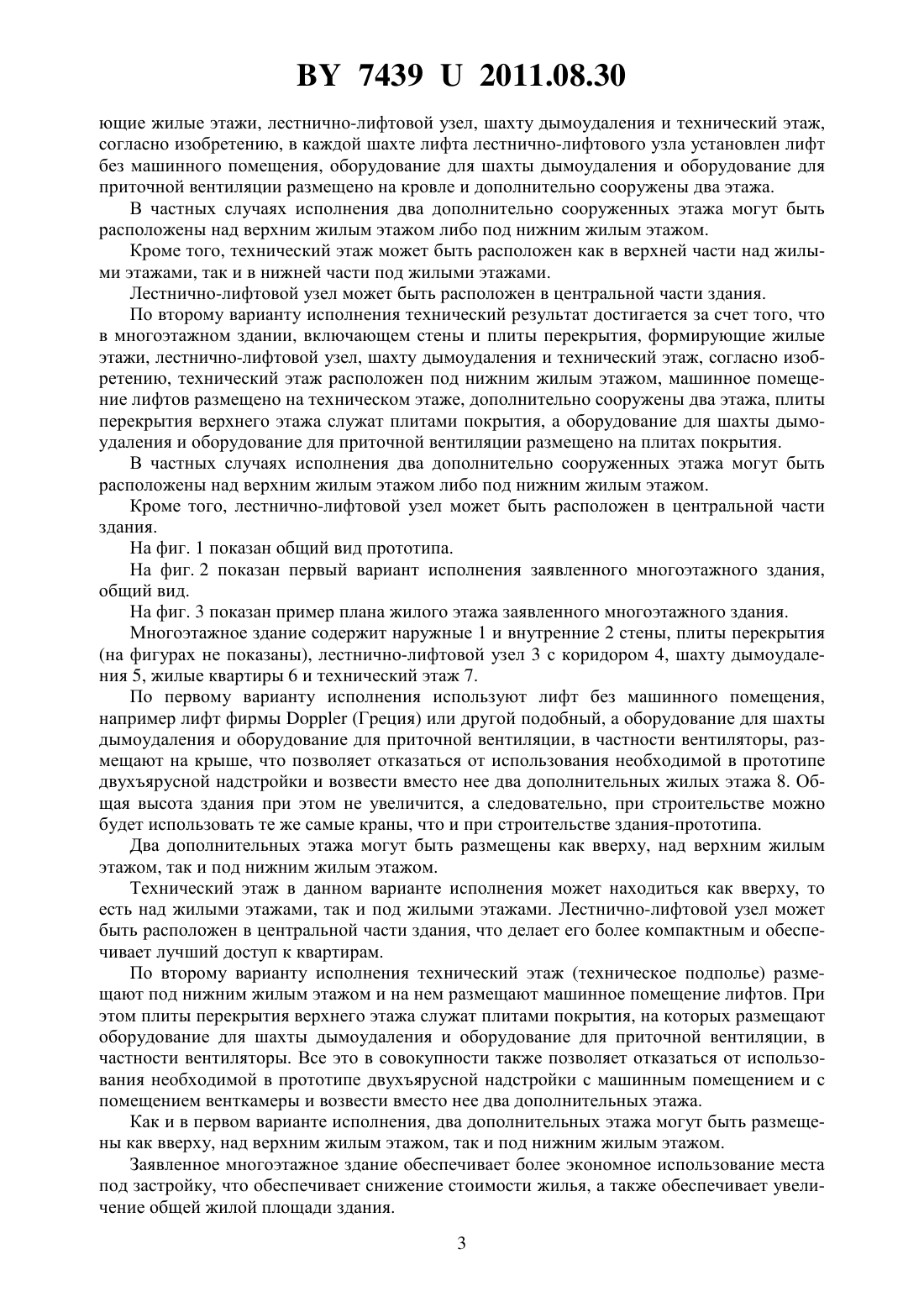

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Шульга Александр Михайлович Шехирова Людмила Анатольевна(72) Авторы Шульга Александр Михайлович Шехирова Людмила Анатольевна(73) Патентообладатели Шульга Александр Михайлович Шехирова Людмила Анатольевна(57) 1. Многоэтажное здание, включающее стены и плиты перекрытия, формирующие жилые этажи, лестнично-лифтовой узел, шахту дымоудаления и технический этаж, отличающееся тем, что в каждой шахте лифта лестнично-лифтового узла установлен лифт без машинного помещения, оборудование для шахты дымоудаления и оборудование для приточной вентиляции размещено на кровле и дополнительно сооружены два этажа. 74392011.08.30 2. Здание по п. 1, отличающееся тем, что два дополнительно сооруженных этажа расположены над верхним жилым этажом. 3. Здание по п. 1, отличающееся тем, что два дополнительно сооруженных этажа расположены под нижним жилым этажом. 4. Здание по п. 1, отличающееся тем, что технический этаж расположен в верхней части над жилыми этажами. 5. Здание по п. 1, отличающееся тем, что технический этаж расположен в нижней части под жилыми этажами. 6. Здание по любому из пп. 1-5, отличающееся тем, что лестнично-лифтовой узел расположен в центральной части здания. 7. Многоэтажное здание, включающее стены и плиты перекрытия, формирующие жилые этажи, лестнично-лифтовой узел, шахту дымоудаления и технический этаж, отличающееся тем, что технический этаж расположен под нижним жилым этажом, машинное помещение лифтов размещено на техническом этаже, дополнительно сооружены два этажа, плиты перекрытия верхнего этажа служат плитами покрытия, оборудование для шахты дымоудаления и оборудование для приточной вентиляции размещено на плитах покрытия. 8. Здание по п. 7, отличающееся тем, что два дополнительно сооруженных этажа расположены над верхним жилым этажом. 9. Здание по п. 7, отличающееся тем, что два дополнительно сооруженных этажа расположены под нижним жилым этажом. 10. Здание по любому из пп. 7-9, отличающееся тем, что лестнично-лифтовой узел расположен в центральной части.(56) 1. Серии 111-90, МАПИД, Полезная модель относится к области строительства, а именно к архитектурнопланировочному решению, затрагивающему конструкцию многоэтажных жилых и административных зданий. В качестве прототипа выбрано типовое многоэтажное здание 1, включающее стены и плиты перекрытия, формирующие жилые этажи, лестнично-лифтовой узел, шахту дымоудаления, технический этаж. Над техническим этажом размещена двухъярусная надстройка, причем на одном из ярусов размещено машинное помещение лифтов, а на другом помещение венткамеры. Недостатком прототипа является невозможность увеличения полезной площади здания за счет существующих двух ярусов с машинным отделением и помещением венткамеры для перепрофилирования их в этажи с жилыми помещениями без увеличения высоты здания. Техническим результатом заявленного устройства является увеличение общей жилой площади здания без увеличения фактической высоты, без увеличения сроков строительства, поскольку трудоемкость сооружения яруса надстройки сопоставима с трудоемкостью строительства этажа, а также снижение трудоемкости на возведение 1 м 2 жилой площади и в результате обеспечение увеличения объема введения в эксплуатацию жилых квадратных метров. Причем увеличение жилой площади дома реализовывается без изменения площади застройки. Кроме того, стоимость строительства увеличивается в процентном отношении в меньшей степени, чем процентное увеличение жилой площади, что приводит к уменьшению стоимости квадратного метра квартир и/или к увеличению рентабельности строительства и полученной прибыли. Указанный технический результат достигается за счет того, что по первому варианту исполнения в многоэтажном здании, включающем стены и плиты перекрытия, формиру 2 74392011.08.30 ющие жилые этажи, лестнично-лифтовой узел, шахту дымоудаления и технический этаж,согласно изобретению, в каждой шахте лифта лестнично-лифтового узла установлен лифт без машинного помещения, оборудование для шахты дымоудаления и оборудование для приточной вентиляции размещено на кровле и дополнительно сооружены два этажа. В частных случаях исполнения два дополнительно сооруженных этажа могут быть расположены над верхним жилым этажом либо под нижним жилым этажом. Кроме того, технический этаж может быть расположен как в верхней части над жилыми этажами, так и в нижней части под жилыми этажами. Лестнично-лифтовой узел может быть расположен в центральной части здания. По второму варианту исполнения технический результат достигается за счет того, что в многоэтажном здании, включающем стены и плиты перекрытия, формирующие жилые этажи, лестнично-лифтовой узел, шахту дымоудаления и технический этаж, согласно изобретению, технический этаж расположен под нижним жилым этажом, машинное помещение лифтов размещено на техническом этаже, дополнительно сооружены два этажа, плиты перекрытия верхнего этажа служат плитами покрытия, а оборудование для шахты дымоудаления и оборудование для приточной вентиляции размещено на плитах покрытия. В частных случаях исполнения два дополнительно сооруженных этажа могут быть расположены над верхним жилым этажом либо под нижним жилым этажом. Кроме того, лестнично-лифтовой узел может быть расположен в центральной части здания. На фиг. 1 показан общий вид прототипа. На фиг. 2 показан первый вариант исполнения заявленного многоэтажного здания,общий вид. На фиг. 3 показан пример плана жилого этажа заявленного многоэтажного здания. Многоэтажное здание содержит наружные 1 и внутренние 2 стены, плиты перекрытия(на фигурах не показаны), лестнично-лифтовой узел 3 с коридором 4, шахту дымоудаления 5, жилые квартиры 6 и технический этаж 7. По первому варианту исполнения используют лифт без машинного помещения,например лифт фирмы(Греция) или другой подобный, а оборудование для шахты дымоудаления и оборудование для приточной вентиляции, в частности вентиляторы, размещают на крыше, что позволяет отказаться от использования необходимой в прототипе двухъярусной надстройки и возвести вместо нее два дополнительных жилых этажа 8. Общая высота здания при этом не увеличится, а следовательно, при строительстве можно будет использовать те же самые краны, что и при строительстве здания-прототипа. Два дополнительных этажа могут быть размещены как вверху, над верхним жилым этажом, так и под нижним жилым этажом. Технический этаж в данном варианте исполнения может находиться как вверху, то есть над жилыми этажами, так и под жилыми этажами. Лестнично-лифтовой узел может быть расположен в центральной части здания, что делает его более компактным и обеспечивает лучший доступ к квартирам. По второму варианту исполнения технический этаж (техническое подполье) размещают под нижним жилым этажом и на нем размещают машинное помещение лифтов. При этом плиты перекрытия верхнего этажа служат плитами покрытия, на которых размещают оборудование для шахты дымоудаления и оборудование для приточной вентиляции, в частности вентиляторы. Все это в совокупности также позволяет отказаться от использования необходимой в прототипе двухъярусной надстройки с машинным помещением и с помещением венткамеры и возвести вместо нее два дополнительных этажа. Как и в первом варианте исполнения, два дополнительных этажа могут быть размещены как вверху, над верхним жилым этажом, так и под нижним жилым этажом. Заявленное многоэтажное здание обеспечивает более экономное использование места под застройку, что обеспечивает снижение стоимости жилья, а также обеспечивает увеличение общей жилой площади здания. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
