Герметичный корпус наручных часов

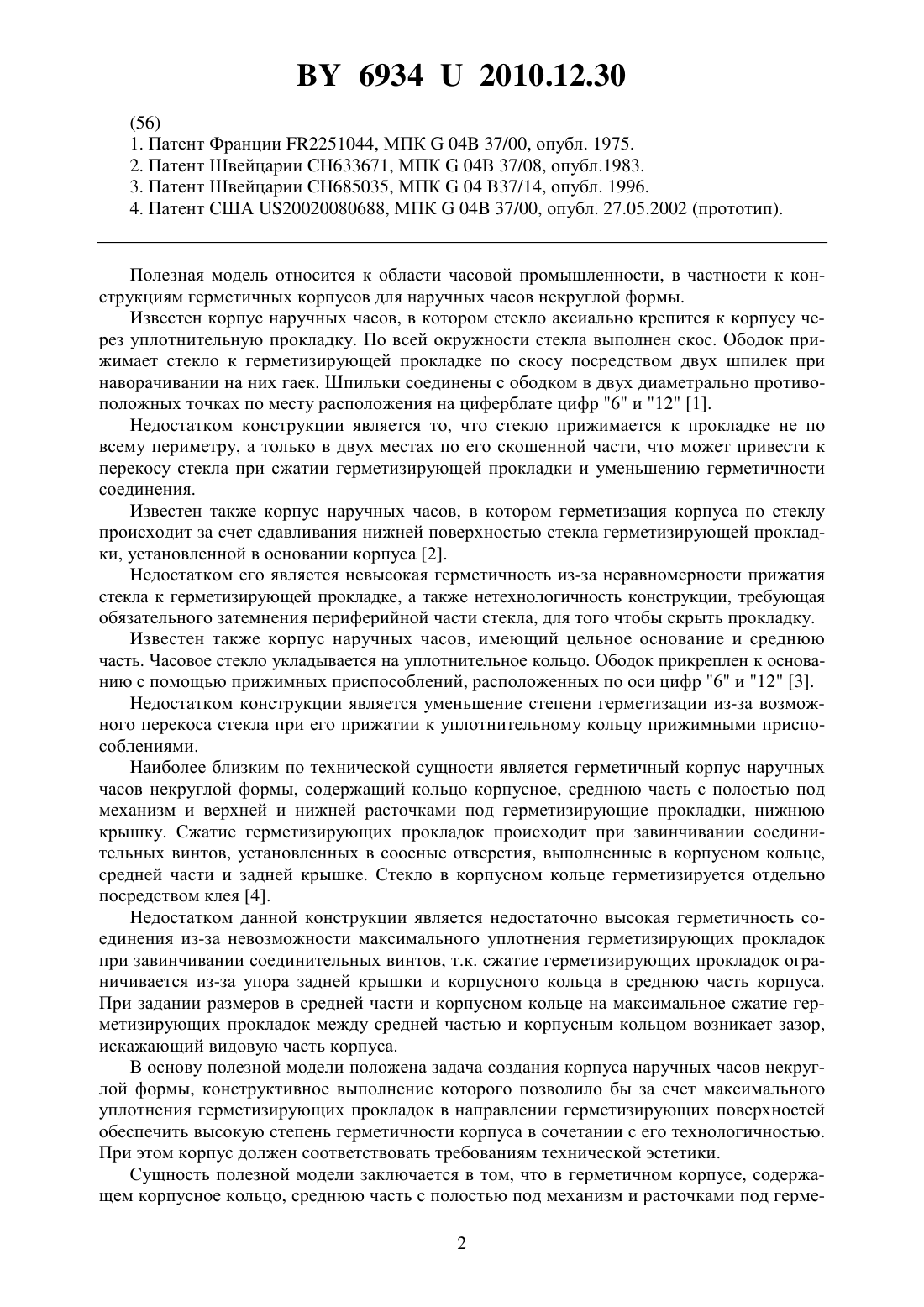

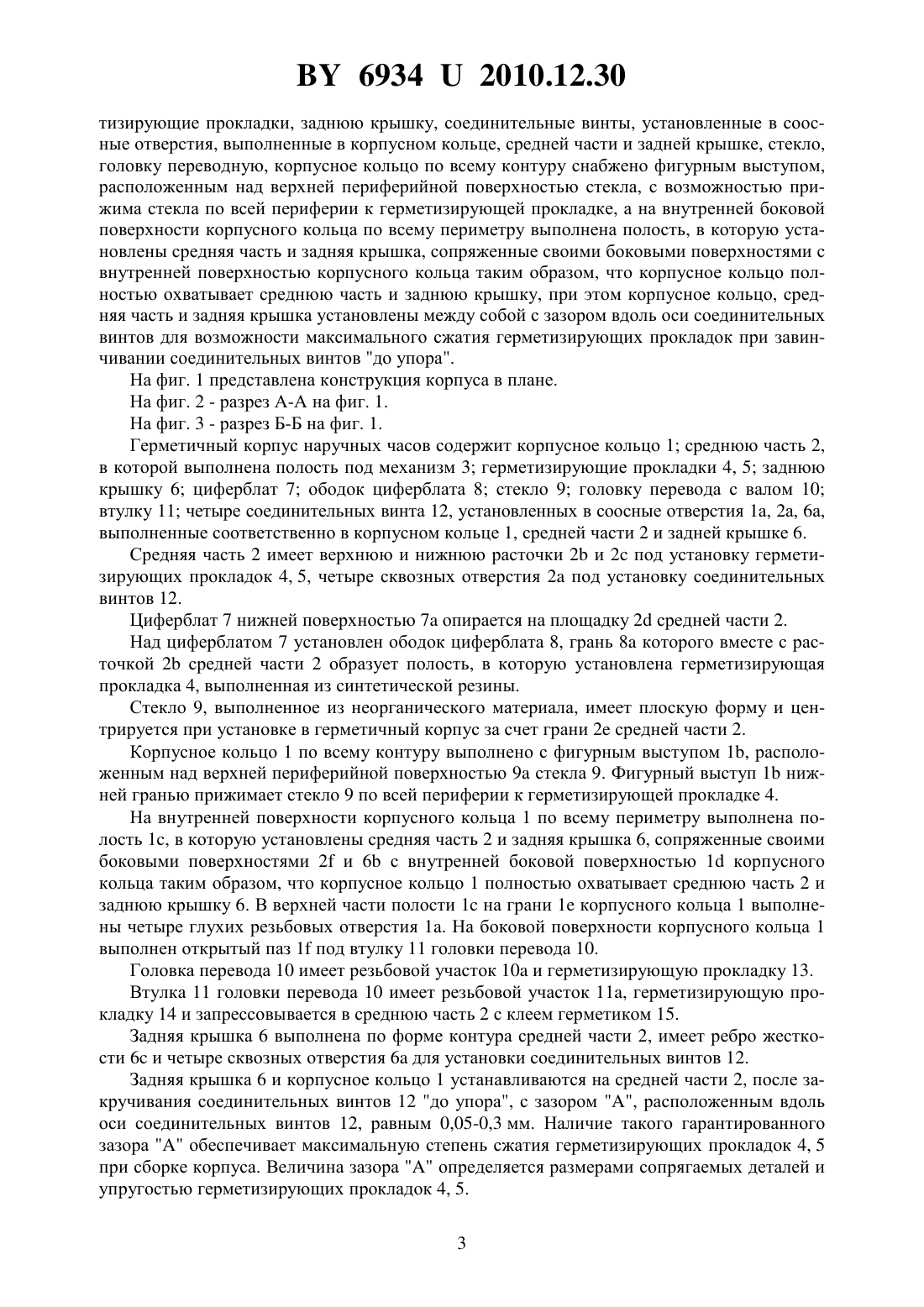

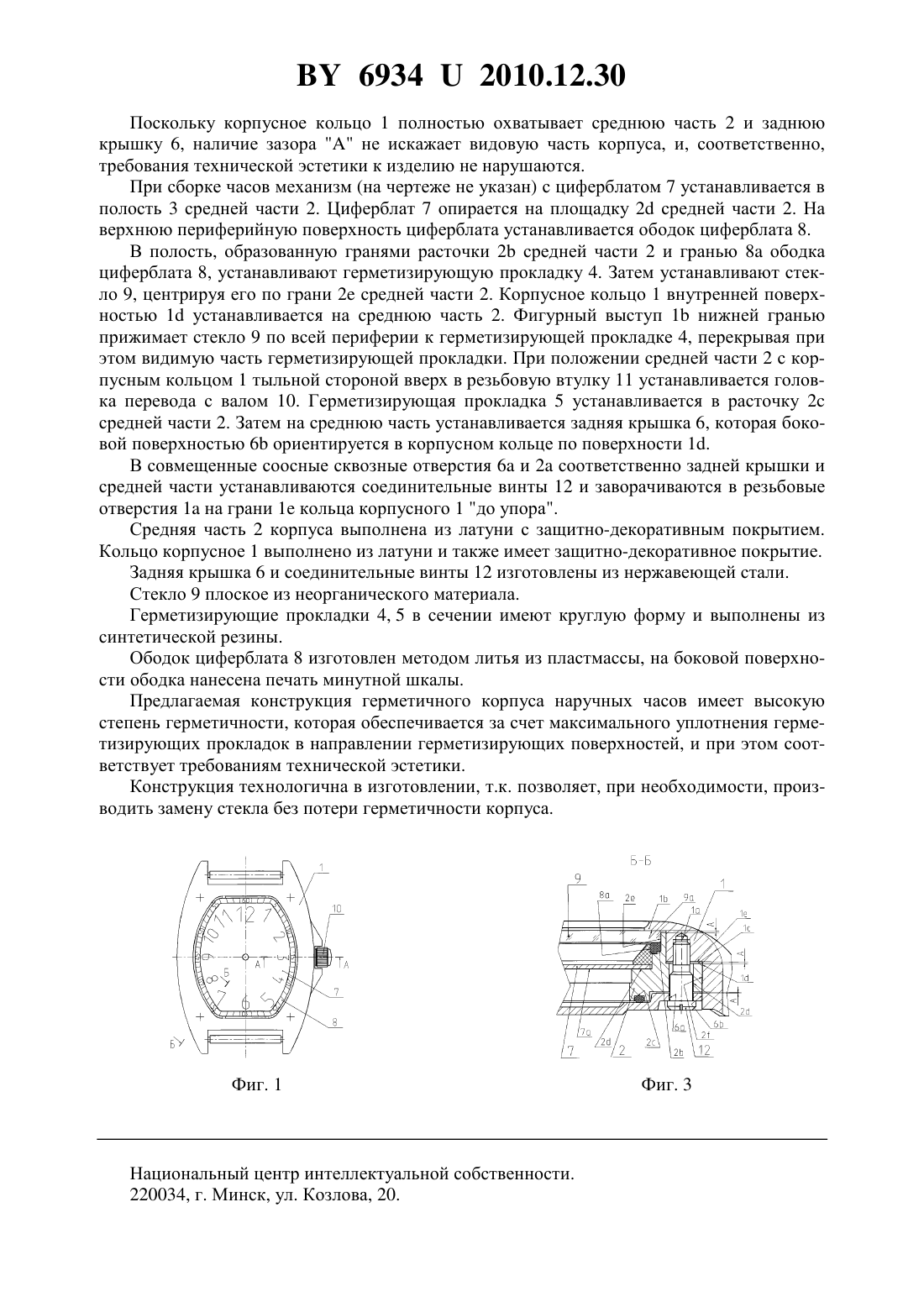

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГЕРМЕТИЧНЫЙ КОРПУС НАРУЧНЫХ ЧАСОВ(71) Заявитель Открытое акционерное общество Минский часовой завод(72) Авторы Огрызко Виктор Аполинарович Гордеев Александр Петрович(73) Патентообладатель Открытое акционерное общество Минский часовой завод(57) Герметичный корпус наручных часов, содержащий корпусное кольцо, среднюю часть с полостью под механизм и расточками под герметизирующие прокладки, заднюю крышку, соединительные винты, установленные в соосные отверстия, выполненные в корпусном кольце, средней части и задней крышке, стекло, головку переводную, отличающийся тем, что корпусное кольцо по всему контуру выполнено с дополнительным элементом в виде фигурного выступа, расположенным над верхней периферийной поверхностью стекла, с возможностью прижима стекла по всей периферии к герметизирующей прокладке, а на внутренней боковой поверхности корпусного кольца по всему периметру выполнена полость, в которую установлены средняя часть и задняя крышка, сопряженные своими боковыми поверхностями с внутренней поверхностью корпусного кольца таким образом,что корпусное кольцо полностью охватывает среднюю часть и заднюю крышку, при этом корпусное кольцо, средняя часть и задняя крышка установлены между собой с зазором вдоль оси соединительных винтов для возможности максимального сжатия герметизирующих прокладок при завинчивании соединительных винтов до упора.(56) 1. Патент Франции 2251044, МПК 04 37/00, опубл. 1975. 2. Патент Швейцарии 633671, МПК 04 37/08, опубл.1983. 3. Патент Швейцарии 685035, МПК 04 37/14, опубл. 1996. 4. Патент США 20020080688, МПК 04 37/00, опубл. 27.05.2002 (прототип). Полезная модель относится к области часовой промышленности, в частности к конструкциям герметичных корпусов для наручных часов некруглой формы. Известен корпус наручных часов, в котором стекло аксиально крепится к корпусу через уплотнительную прокладку. По всей окружности стекла выполнен скос. Ободок прижимает стекло к герметизирующей прокладке по скосу посредством двух шпилек при наворачивании на них гаек. Шпильки соединены с ободком в двух диаметрально противоположных точках по месту расположения на циферблате цифр 6 и 12 1. Недостатком конструкции является то, что стекло прижимается к прокладке не по всему периметру, а только в двух местах по его скошенной части, что может привести к перекосу стекла при сжатии герметизирующей прокладки и уменьшению герметичности соединения. Известен также корпус наручных часов, в котором герметизация корпуса по стеклу происходит за счет сдавливания нижней поверхностью стекла герметизирующей прокладки, установленной в основании корпуса 2. Недостатком его является невысокая герметичность из-за неравномерности прижатия стекла к герметизирующей прокладке, а также нетехнологичность конструкции, требующая обязательного затемнения периферийной части стекла, для того чтобы скрыть прокладку. Известен также корпус наручных часов, имеющий цельное основание и среднюю часть. Часовое стекло укладывается на уплотнительное кольцо. Ободок прикреплен к основанию с помощью прижимных приспособлений, расположенных по оси цифр 6 и 12 3. Недостатком конструкции является уменьшение степени герметизации из-за возможного перекоса стекла при его прижатии к уплотнительному кольцу прижимными приспособлениями. Наиболее близким по технической сущности является герметичный корпус наручных часов некруглой формы, содержащий кольцо корпусное, среднюю часть с полостью под механизм и верхней и нижней расточками под герметизирующие прокладки, нижнюю крышку. Сжатие герметизирующих прокладок происходит при завинчивании соединительных винтов, установленных в соосные отверстия, выполненные в корпусном кольце,средней части и задней крышке. Стекло в корпусном кольце герметизируется отдельно посредством клея 4. Недостатком данной конструкции является недостаточно высокая герметичность соединения из-за невозможности максимального уплотнения герметизирующих прокладок при завинчивании соединительных винтов, т.к. сжатие герметизирующих прокладок ограничивается из-за упора задней крышки и корпусного кольца в среднюю часть корпуса. При задании размеров в средней части и корпусном кольце на максимальное сжатие герметизирующих прокладок между средней частью и корпусным кольцом возникает зазор,искажающий видовую часть корпуса. В основу полезной модели положена задача создания корпуса наручных часов некруглой формы, конструктивное выполнение которого позволило бы за счет максимального уплотнения герметизирующих прокладок в направлении герметизирующих поверхностей обеспечить высокую степень герметичности корпуса в сочетании с его технологичностью. При этом корпус должен соответствовать требованиям технической эстетики. Сущность полезной модели заключается в том, что в герметичном корпусе, содержащем корпусное кольцо, среднюю часть с полостью под механизм и расточками под герме 2 69342010.12.30 тизирующие прокладки, заднюю крышку, соединительные винты, установленные в соосные отверстия, выполненные в корпусном кольце, средней части и задней крышке, стекло,головку переводную, корпусное кольцо по всему контуру снабжено фигурным выступом,расположенным над верхней периферийной поверхностью стекла, с возможностью прижима стекла по всей периферии к герметизирующей прокладке, а на внутренней боковой поверхности корпусного кольца по всему периметру выполнена полость, в которую установлены средняя часть и задняя крышка, сопряженные своими боковыми поверхностями с внутренней поверхностью корпусного кольца таким образом, что корпусное кольцо полностью охватывает среднюю часть и заднюю крышку, при этом корпусное кольцо, средняя часть и задняя крышка установлены между собой с зазором вдоль оси соединительных винтов для возможности максимального сжатия герметизирующих прокладок при завинчивании соединительных винтов до упора. На фиг. 1 представлена конструкция корпуса в плане. На фиг. 2 - разрез А-А на фиг. 1. На фиг. 3 - разрез Б-Б на фиг. 1. Герметичный корпус наручных часов содержит корпусное кольцо 1 среднюю часть 2,в которой выполнена полость под механизм 3 герметизирующие прокладки 4, 5 заднюю крышку 6 циферблат 7 ободок циферблата 8 стекло 9 головку перевода с валом 10 втулку 11 четыре соединительных винта 12, установленных в соосные отверстия 1 а, 2 а, 6 а,выполненные соответственно в корпусном кольце 1, средней части 2 и задней крышке 6. Средняя часть 2 имеет верхнюю и нижнюю расточки 2 и 2 под установку герметизирующих прокладок 4, 5, четыре сквозных отверстия 2 под установку соединительных винтов 12. Циферблат 7 нижней поверхностью 7 опирается на площадку 2 средней части 2. Над циферблатом 7 установлен ободок циферблата 8, грань 8 которого вместе с расточкой 2 средней части 2 образует полость, в которую установлена герметизирующая прокладка 4, выполненная из синтетической резины. Стекло 9, выполненное из неорганического материала, имеет плоскую форму и центрируется при установке в герметичный корпус за счет грани 2 средней части 2. Корпусное кольцо 1 по всему контуру выполнено с фигурным выступом 1, расположенным над верхней периферийной поверхностью 9 стекла 9. Фигурный выступ 1 нижней гранью прижимает стекло 9 по всей периферии к герметизирующей прокладке 4. На внутренней поверхности корпусного кольца 1 по всему периметру выполнена полость 1, в которую установлены средняя часть 2 и задняя крышка 6, сопряженные своими боковыми поверхностями 2 и 6 с внутренней боковой поверхностью 1 корпусного кольца таким образом, что корпусное кольцо 1 полностью охватывает среднюю часть 2 и заднюю крышку 6. В верхней части полости 1 на грани 1 корпусного кольца 1 выполнены четыре глухих резьбовых отверстия 1. На боковой поверхности корпусного кольца 1 выполнен открытый паз 1 под втулку 11 головки перевода 10. Головка перевода 10 имеет резьбовой участок 10 и герметизирующую прокладку 13. Втулка 11 головки перевода 10 имеет резьбовой участок 11, герметизирующую прокладку 14 и запрессовывается в среднюю часть 2 с клеем герметиком 15. Задняя крышка 6 выполнена по форме контура средней части 2, имеет ребро жесткости 6 и четыре сквозных отверстия 6 для установки соединительных винтов 12. Задняя крышка 6 и корпусное кольцо 1 устанавливаются на средней части 2, после закручивания соединительных винтов 12 до упора, с зазором , расположенным вдоль оси соединительных винтов 12, равным 0,05-0,3 мм. Наличие такого гарантированного зазораобеспечивает максимальную степень сжатия герметизирующих прокладок 4, 5 при сборке корпуса. Величина зазораопределяется размерами сопрягаемых деталей и упругостью герметизирующих прокладок 4, 5. 3 69342010.12.30 Поскольку корпусное кольцо 1 полностью охватывает среднюю часть 2 и заднюю крышку 6, наличие зазоране искажает видовую часть корпуса, и, соответственно,требования технической эстетики к изделию не нарушаются. При сборке часов механизм (на чертеже не указан) с циферблатом 7 устанавливается в полость 3 средней части 2. Циферблат 7 опирается на площадку 2 средней части 2. На верхнюю периферийную поверхность циферблата устанавливается ободок циферблата 8. В полость, образованную гранями расточки 2 средней части 2 и гранью 8 ободка циферблата 8, устанавливают герметизирующую прокладку 4. Затем устанавливают стекло 9, центрируя его по грани 2 средней части 2. Корпусное кольцо 1 внутренней поверхностью 1 устанавливается на среднюю часть 2. Фигурный выступ 1 нижней гранью прижимает стекло 9 по всей периферии к герметизирующей прокладке 4, перекрывая при этом видимую часть герметизирующей прокладки. При положении средней части 2 с корпусным кольцом 1 тыльной стороной вверх в резьбовую втулку 11 устанавливается головка перевода с валом 10. Герметизирующая прокладка 5 устанавливается в расточку 2 средней части 2. Затем на среднюю часть устанавливается задняя крышка 6, которая боковой поверхностью 6 ориентируется в корпусном кольце по поверхности 1. В совмещенные соосные сквозные отверстия 6 и 2 соответственно задней крышки и средней части устанавливаются соединительные винты 12 и заворачиваются в резьбовые отверстия 1 на грани 1 кольца корпусного 1 до упора. Средняя часть 2 корпуса выполнена из латуни с защитно-декоративным покрытием. Кольцо корпусное 1 выполнено из латуни и также имеет защитно-декоративное покрытие. Задняя крышка 6 и соединительные винты 12 изготовлены из нержавеющей стали. Стекло 9 плоское из неорганического материала. Герметизирующие прокладки 4, 5 в сечении имеют круглую форму и выполнены из синтетической резины. Ободок циферблата 8 изготовлен методом литья из пластмассы, на боковой поверхности ободка нанесена печать минутной шкалы. Предлагаемая конструкция герметичного корпуса наручных часов имеет высокую степень герметичности, которая обеспечивается за счет максимального уплотнения герметизирующих прокладок в направлении герметизирующих поверхностей, и при этом соответствует требованиям технической эстетики. Конструкция технологична в изготовлении, т.к. позволяет, при необходимости, производить замену стекла без потери герметичности корпуса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
