Оконная створка

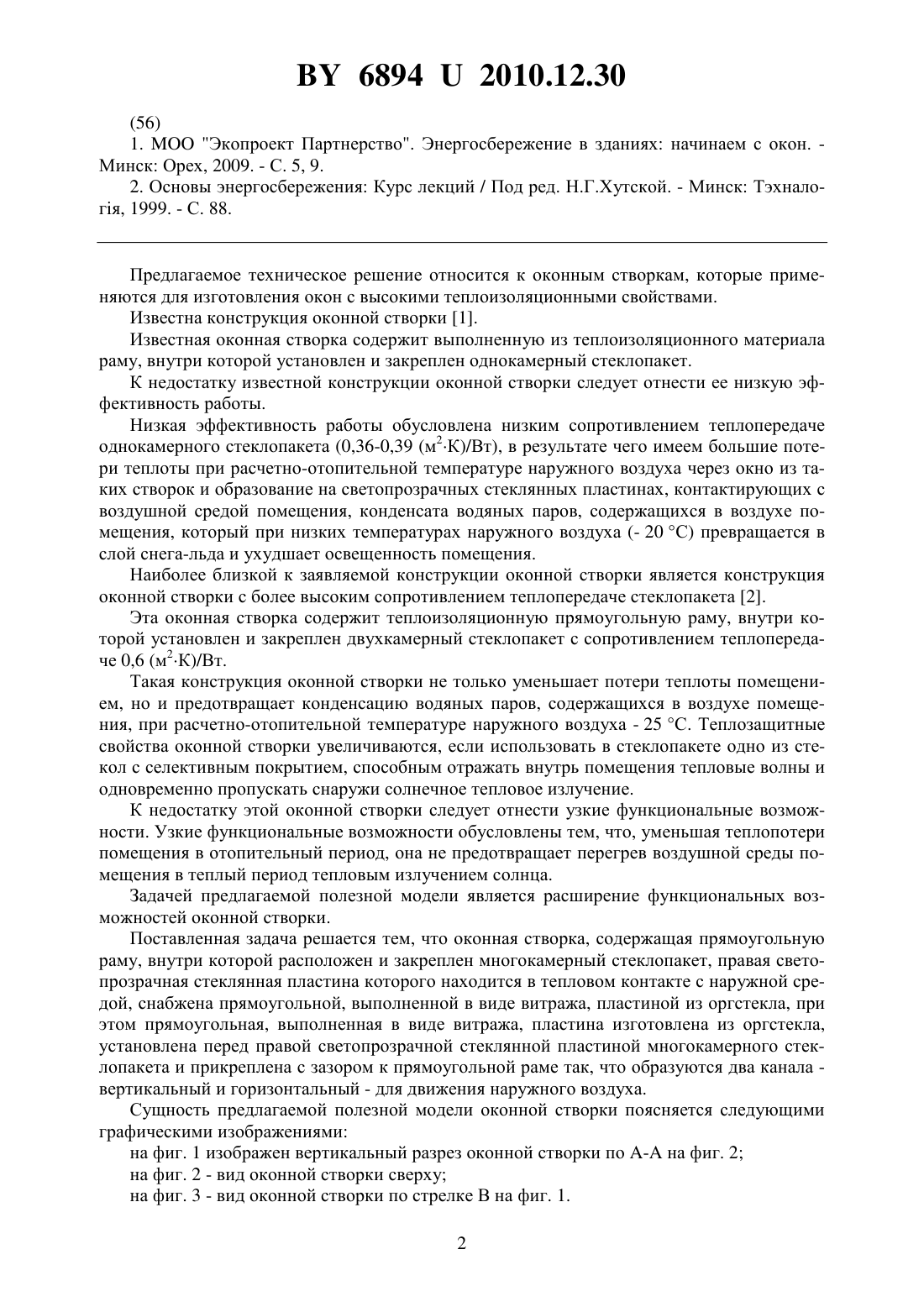

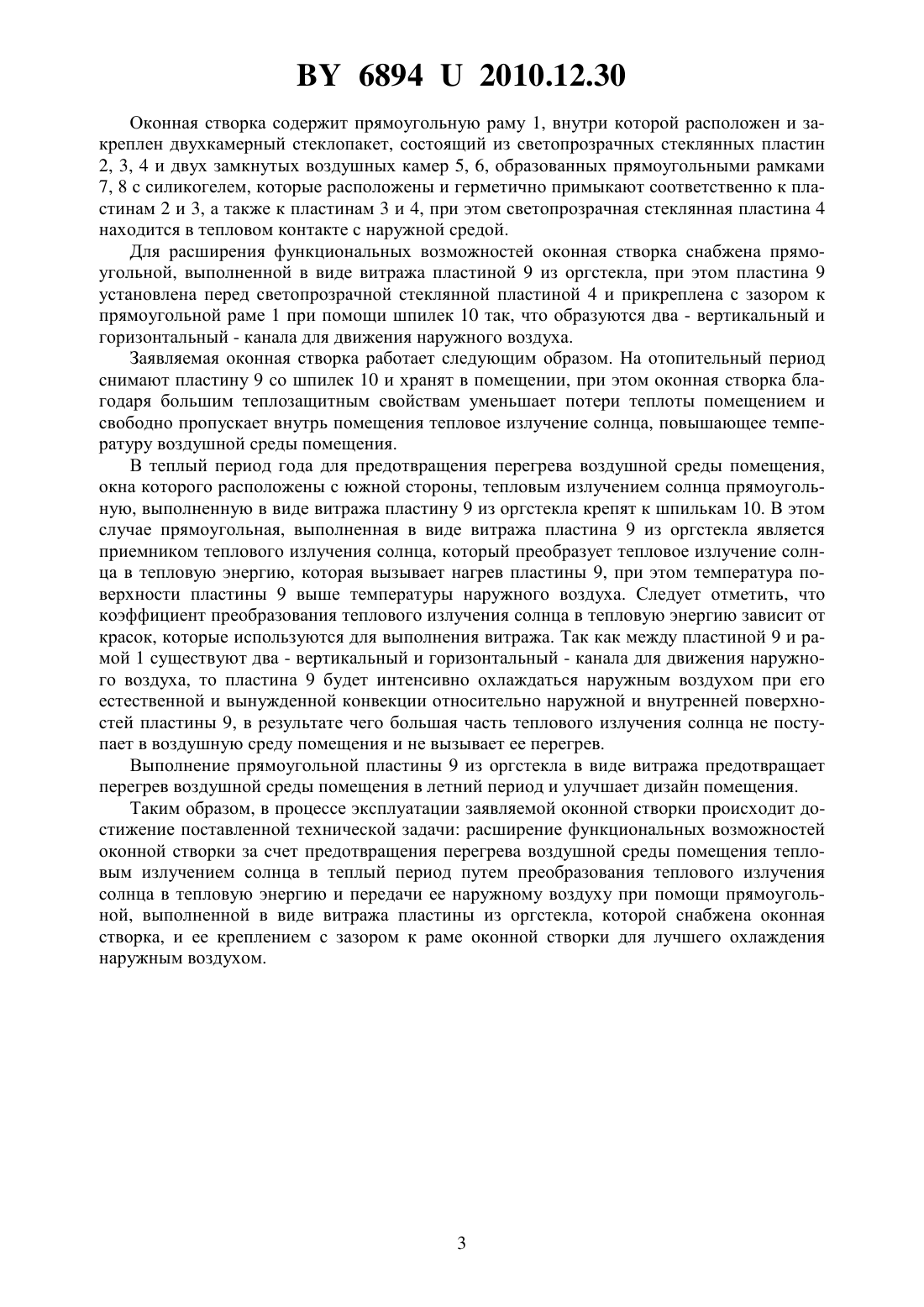

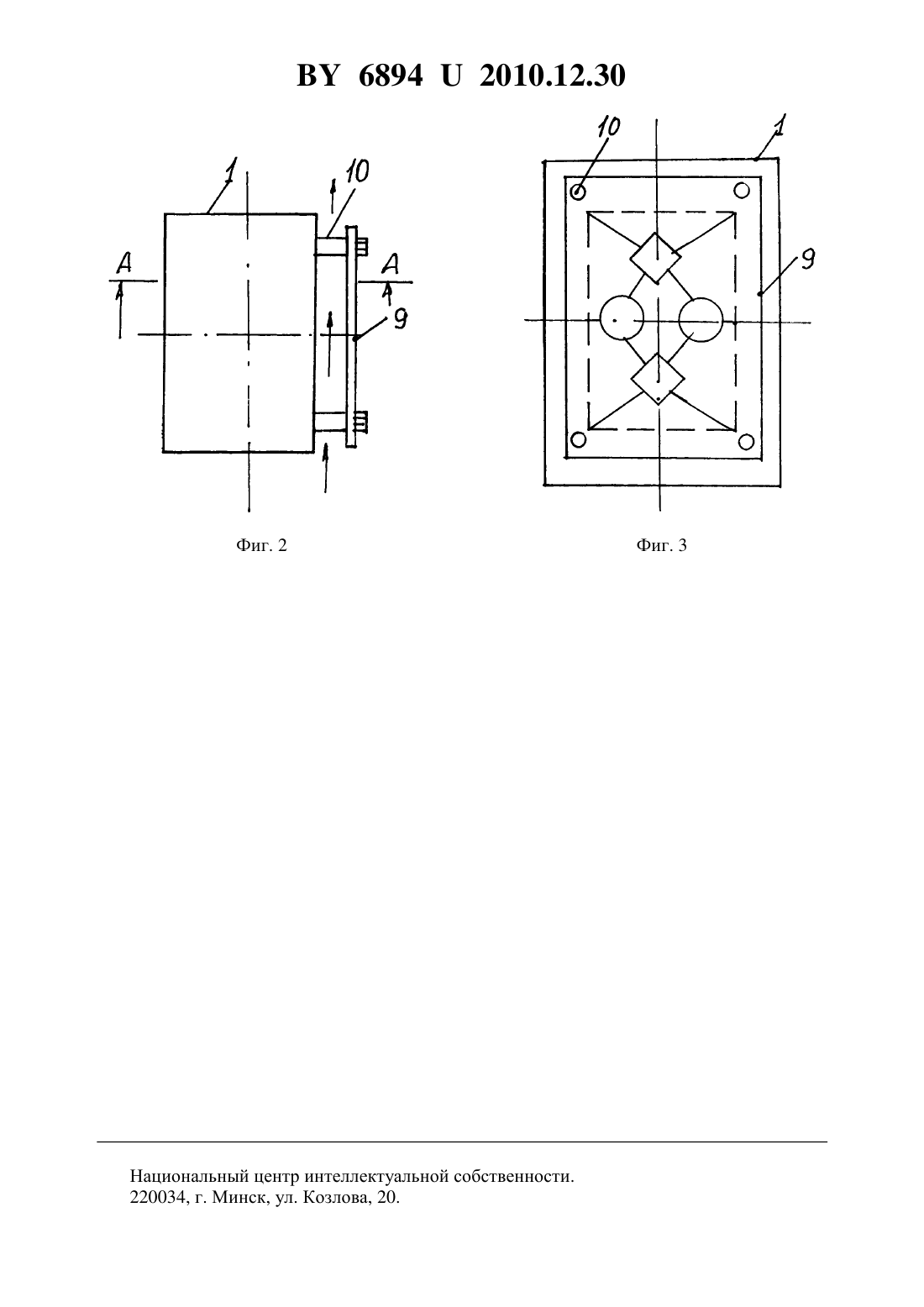

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Синяков Анатолий Леонидович Абдугани Салих Синица Светлана Ивановна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Оконная створка, содержащая прямоугольную раму, внутри которой расположен и закреплен многокамерный стеклопакет, правая светопрозрачная стеклянная пластина которого находится в тепловом контакте с наружной средой, отличающаяся тем, что снабжена прямоугольной, выполненной в виде витража, пластиной из оргстекла, при этом прямоугольная, выполненная в виде витража, пластина из оргстекла установлена перед правой светопрозрачной стеклянной пластиной многокамерного стеклопакета и прикреплена с зазором к прямоугольной раме так, что образуются два канала - вертикальный и горизонтальный - для движения наружного воздуха.(56) 1.Экопроект Партнерство. Энергосбережение в зданиях начинаем с окон. Минск Орех, 2009. - С. 5, 9. 2. Основы энергосбережения Курс лекций / Под ред. Н.Г.Хутской. - Минск Тэхналогя, 1999. - С. 88. Предлагаемое техническое решение относится к оконным створкам, которые применяются для изготовления окон с высокими теплоизоляционными свойствами. Известна конструкция оконной створки 1. Известная оконная створка содержит выполненную из теплоизоляционного материала раму, внутри которой установлен и закреплен однокамерный стеклопакет. К недостатку известной конструкции оконной створки следует отнести ее низкую эффективность работы. Низкая эффективность работы обусловлена низким сопротивлением теплопередаче однокамерного стеклопакета (0,36-0,39 (м 2 К)/Вт), в результате чего имеем большие потери теплоты при расчетно-отопительной температуре наружного воздуха через окно из таких створок и образование на светопрозрачных стеклянных пластинах, контактирующих с воздушной средой помещения, конденсата водяных паров, содержащихся в воздухе помещения, который при низких температурах наружного воздуха (- 20 С) превращается в слой снега-льда и ухудшает освещенность помещения. Наиболее близкой к заявляемой конструкции оконной створки является конструкция оконной створки с более высоким сопротивлением теплопередаче стеклопакета 2. Эта оконная створка содержит теплоизоляционную прямоугольную раму, внутри которой установлен и закреплен двухкамерный стеклопакет с сопротивлением теплопередаче 0,6 (м 2 К)/Вт. Такая конструкция оконной створки не только уменьшает потери теплоты помещением, но и предотвращает конденсацию водяных паров, содержащихся в воздухе помещения, при расчетно-отопительной температуре наружного воздуха - 25 С. Теплозащитные свойства оконной створки увеличиваются, если использовать в стеклопакете одно из стекол с селективным покрытием, способным отражать внутрь помещения тепловые волны и одновременно пропускать снаружи солнечное тепловое излучение. К недостатку этой оконной створки следует отнести узкие функциональные возможности. Узкие функциональные возможности обусловлены тем, что, уменьшая теплопотери помещения в отопительный период, она не предотвращает перегрев воздушной среды помещения в теплый период тепловым излучением солнца. Задачей предлагаемой полезной модели является расширение функциональных возможностей оконной створки. Поставленная задача решается тем, что оконная створка, содержащая прямоугольную раму, внутри которой расположен и закреплен многокамерный стеклопакет, правая светопрозрачная стеклянная пластина которого находится в тепловом контакте с наружной средой, снабжена прямоугольной, выполненной в виде витража, пластиной из оргстекла, при этом прямоугольная, выполненная в виде витража, пластина изготовлена из оргстекла,установлена перед правой светопрозрачной стеклянной пластиной многокамерного стеклопакета и прикреплена с зазором к прямоугольной раме так, что образуются два канала вертикальный и горизонтальный - для движения наружного воздуха. Сущность предлагаемой полезной модели оконной створки поясняется следующими графическими изображениями на фиг. 1 изображен вертикальный разрез оконной створки по - на фиг. 2 на фиг. 2 - вид оконной створки сверху на фиг. 3 - вид оконной створки по стрелке В на фиг. 1. 2 68942010.12.30 Оконная створка содержит прямоугольную раму 1, внутри которой расположен и закреплен двухкамерный стеклопакет, состоящий из светопрозрачных стеклянных пластин 2, 3, 4 и двух замкнутых воздушных камер 5, 6, образованных прямоугольными рамками 7, 8 с силикогелем, которые расположены и герметично примыкают соответственно к пластинам 2 и 3, а также к пластинам 3 и 4, при этом светопрозрачная стеклянная пластина 4 находится в тепловом контакте с наружной средой. Для расширения функциональных возможностей оконная створка снабжена прямоугольной, выполненной в виде витража пластиной 9 из оргстекла, при этом пластина 9 установлена перед светопрозрачной стеклянной пластиной 4 и прикреплена с зазором к прямоугольной раме 1 при помощи шпилек 10 так, что образуются два - вертикальный и горизонтальный - канала для движения наружного воздуха. Заявляемая оконная створка работает следующим образом. На отопительный период снимают пластину 9 со шпилек 10 и хранят в помещении, при этом оконная створка благодаря большим теплозащитным свойствам уменьшает потери теплоты помещением и свободно пропускает внутрь помещения тепловое излучение солнца, повышающее температуру воздушной среды помещения. В теплый период года для предотвращения перегрева воздушной среды помещения,окна которого расположены с южной стороны, тепловым излучением солнца прямоугольную, выполненную в виде витража пластину 9 из оргстекла крепят к шпилькам 10. В этом случае прямоугольная, выполненная в виде витража пластина 9 из оргстекла является приемником теплового излучения солнца, который преобразует тепловое излучение солнца в тепловую энергию, которая вызывает нагрев пластины 9, при этом температура поверхности пластины 9 выше температуры наружного воздуха. Следует отметить, что коэффициент преобразования теплового излучения солнца в тепловую энергию зависит от красок, которые используются для выполнения витража. Так как между пластиной 9 и рамой 1 существуют два - вертикальный и горизонтальный - канала для движения наружного воздуха, то пластина 9 будет интенсивно охлаждаться наружным воздухом при его естественной и вынужденной конвекции относительно наружной и внутренней поверхностей пластины 9, в результате чего большая часть теплового излучения солнца не поступает в воздушную среду помещения и не вызывает ее перегрев. Выполнение прямоугольной пластины 9 из оргстекла в виде витража предотвращает перегрев воздушной среды помещения в летний период и улучшает дизайн помещения. Таким образом, в процессе эксплуатации заявляемой оконной створки происходит достижение поставленной технической задачи расширение функциональных возможностей оконной створки за счет предотвращения перегрева воздушной среды помещения тепловым излучением солнца в теплый период путем преобразования теплового излучения солнца в тепловую энергию и передачи ее наружному воздуху при помощи прямоугольной, выполненной в виде витража пластины из оргстекла, которой снабжена оконная створка, и ее креплением с зазором к раме оконной створки для лучшего охлаждения наружным воздухом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
